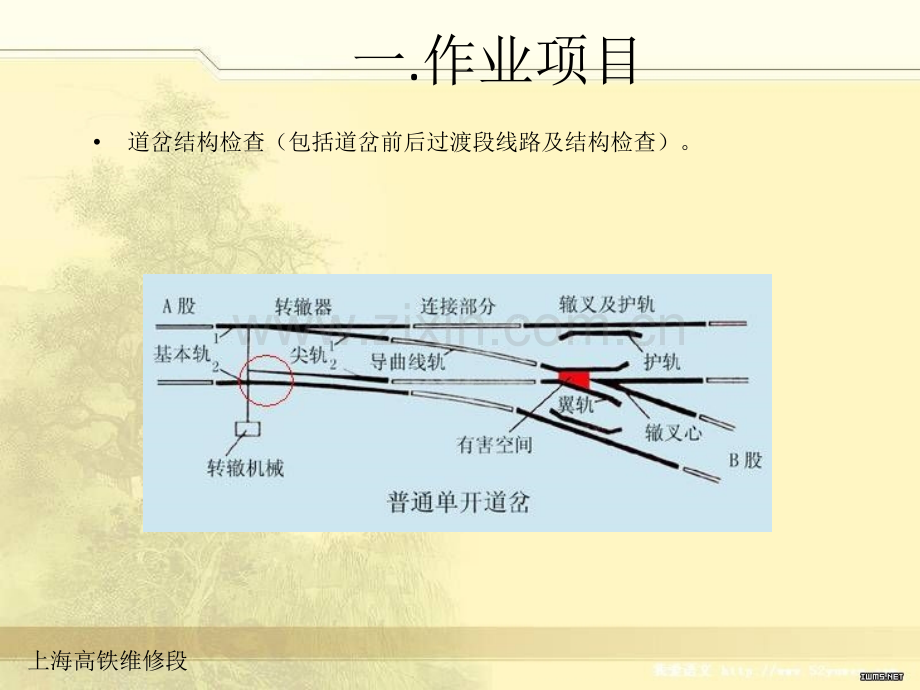

上海高铁维修段上海高铁维修段标准化道岔结构标准化道岔结构检查作业标准检查作业标准 上海高铁维修段一.作业项目道岔结构检查（包括道岔前后过渡段线路及结构检查）。上海高铁维修段二.作业内容、目的1.作业内容检查道岔部件外观质量，横向联接防松装置，扣件、辊轮系统零部件缺损、松动情况，扣件及横向联接螺栓扭矩，转辙辙叉部件间密贴情况，其他结构病害。上海高铁维修段钢轨状态基本轨、尖轨、岔心、翼轨、护轮轨等有无伤损，钢轨顶面及作用面轮轨接触面光带是否异常。上海高铁维修段道岔翼轨轨面小坑道岔翼轨轨面小坑钢轨擦伤钢轨擦伤钢轨擦伤钢轨擦伤上海高铁维修段尖轨、基本轨之间的顶铁离缝、直尖轨第一牵引点前与曲基本轨密贴、直尖轨其他竖切部分与曲基本轨密贴、曲尖轨第一牵引点前与直基本轨密贴、曲尖轨其他竖切部分与直基本轨密贴、尖轨非工作边与基本轨工作边的最小距离、心轨尖端至第一个牵引点处与翼轨密贴、心轨其他竖切部分与翼轨密贴、尖轨、心轨轨底与台板离缝、叉跟尖轨尖端（100mm）与心轨密贴、叉跟尖轨其他竖切部分与心轨密贴、心轨轨腰与顶铁离缝。上海高铁维修段各种联结螺栓、顶铁和间隔铁损坏、变形或作用状况。滑床板损坏、变形状况。弹性垫板、轨下及铁垫板下橡胶垫板、弹性夹、偏心套等损坏状况。限位器作用状况。上海高铁维修段道岔各类标志、标识状况（齐全、准确、清晰、有效）。上海高铁维修段其他各种零件损坏、变形或作用状况。上海高铁维修段2.作业目的通过检查，发现道岔结构缺陷。上海高铁维修段三.作业前准备1.人员配备及分工道岔结构检查小组2人/组，2人同时检查，其中1人兼顾记录。根据天窗时间，合理安排劳力及工作量。上海高铁维修段2.工机具（含仪器、仪表）准备备注：以上是道岔结构检查主要工具，其他需要携带工具根据情况携带。序号品名规格（型号）数量备注1检查锤12活口扳手450mm 13梅花扳手36-4114管子钳15双头扁扳手3616塞尺17老虎钳18钢直尺150mm 19弦绳110防夹木1上海高铁维修段3.材料准备 备注：以上是道岔结构检查主要材料，其他需要携带工具根据情况携带。序号品名规格（型号）单位数量备注1弹条型套2-3根据需要配2盖型螺母M24（NS-06）个2-33螺母M24-50个2-34开口销个55铁丝公斤0.56平垫M24个5备注：站线道岔结构检查带相应道岔型号的弹条、扣件。上海高铁维修段四.作业流程及标准1.检修方法：目视、敲击、测量道岔部件外观质量等目视、观察扣件及辊轮系统零部件、横向联结防松装置等检查锤检查扣件及横向联接螺栓扭矩扭矩扳手转辙辙叉部件间密贴检查等塞尺、刚直尺上海高铁维修段绝缘轨缝状态检查上海高铁维修段螺栓、防跳装置检查上海高铁维修段螺栓扭力矩检查上海高铁维修段尖基离缝检查上海高铁维修段顶铁离缝检查上海高铁维修段心翼离缝检查上海高铁维修段护轨槽宽度检查上海高铁维修段辊轮与尖轨间隙检查上海高铁维修段尖轨防跳限位装置与斥离尖轨间隙检查上海高铁维修段尖轨与滑床台间隙检查上海高铁维修段心轨咽喉宽检查上海高铁维修段2.检修流程检查方向由岔前向岔后、先转辙部位后岔心部位。检查顺序把一组道岔分为三部分，分别为转辙部位、导曲部位，辙岔部位。在划小单元的情况下先直股后曲股，先结构（钢轨、扣件）、其次为密贴离缝、最后为框架尺寸。上海高铁维修段3.检修标准钢轨件外观质量道岔各部件无变形、钢轨件无肥边、磨耗、微细裂纹、掉块等表面伤损，轮轨接触光带平顺居中、宽度20-25mm。钢轨病害整治标准以修规中标准为准。横向联结螺栓防松装置作用良好，扣件、辊轮零部件齐全，无松动、歪斜、折断、磨损、严重锈蚀等不良，安装位置符合铺设图纸。上海高铁维修段各部位螺栓扭矩符合下表：无砟线路、客专道岔各种螺栓标称扭矩 序号扣件类型扣件名称扭力矩理论标准（N.M）备注1WJ-7T型螺栓（W1型）1202WJ-7T型螺栓（X1型）803WJ-7垫板螺栓3003504WJ-8W11605WJ-8X21106道岔M30岔枕螺栓3003507T型螺栓120-1508长短心轨联结螺栓5406609限位器、转辙器跟端用间隔铁及翼轨间隔铁联结螺栓900-110010防跳卡铁，顶铁螺栓、护轨螺栓、轨撑水平螺栓以弹性垫圈齐平控制，不易采用过大扭力矩，但不应小于12015011扣板螺栓、轨撑竖向螺栓300上海高铁维修段道岔各部位间隙应符合下表容许偏差值：道岔各部位间隙的容许偏差值 编号检测点容许误差及要求1密贴段尖轨尖端与基本轨轨头的间隙0.5mm2密贴段尖轨轨头与基本轨轨头的间隙1 mm3尖轨轨腰与基本轨顶铁的间隙1 mm4尖轨轨底与滑床台板的间隙1mm,不得连续出现5密贴段心轨尖端与翼轨轨头的间隙0.5mm6密贴段心轨轨头与翼轨轨头的间隙1 mm7心轨轨腰与翼轨顶铁的间隙1 mm8心轨轨底与滑床台板的间隙1mm,不得连续出现9叉跟尖轨轨头与心轨的间隙1.5 mm10尖轨非工作边与基本轨工作边的最小距离65 mm11咽喉宽2mm12护轨轮缘槽宽2mm上海高铁维修段4.记录要求按照检查流程逐一检查，将结构不良部位、现场状态详细描述记录于道岔检查表内，发现严重病害应摄影或拍照记录。上海高铁维修段5.验收由段技术科、车间、工区对照检查标准定期抽查检查人员结构检查记录簿，并现场复核结构检查作业质量。上海高铁维修段6.检查记录台账上海高铁维修段
