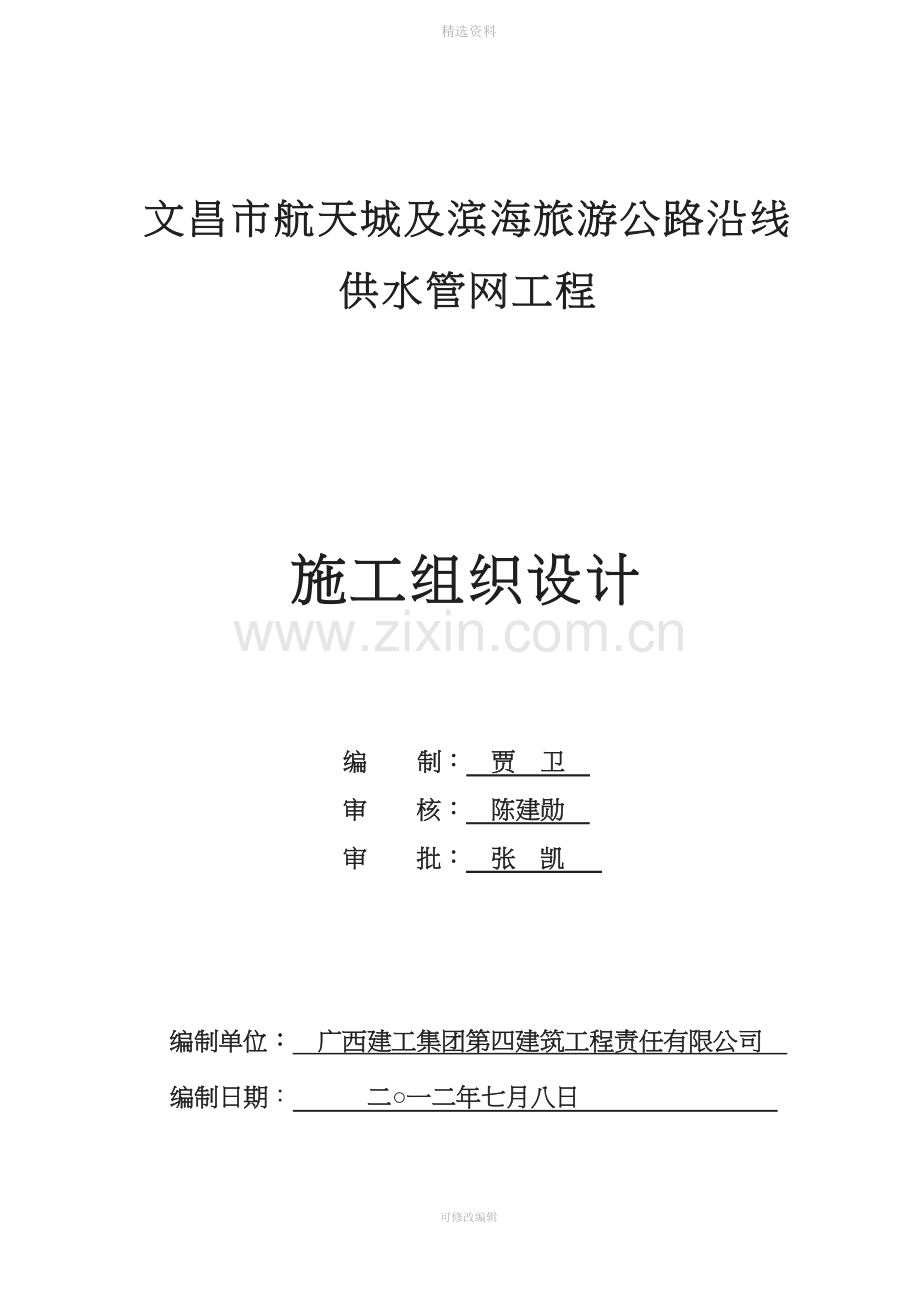

文昌市航天城及滨海旅游公路沿线
供水管网工程

施工组织设计

编 制： 贾 卫
审 核： 陈建勋
审 批： 张 凯

编制单位： 广西建工集团第四建筑工程责任有限公司
编制日期： 二○一二年七月八日

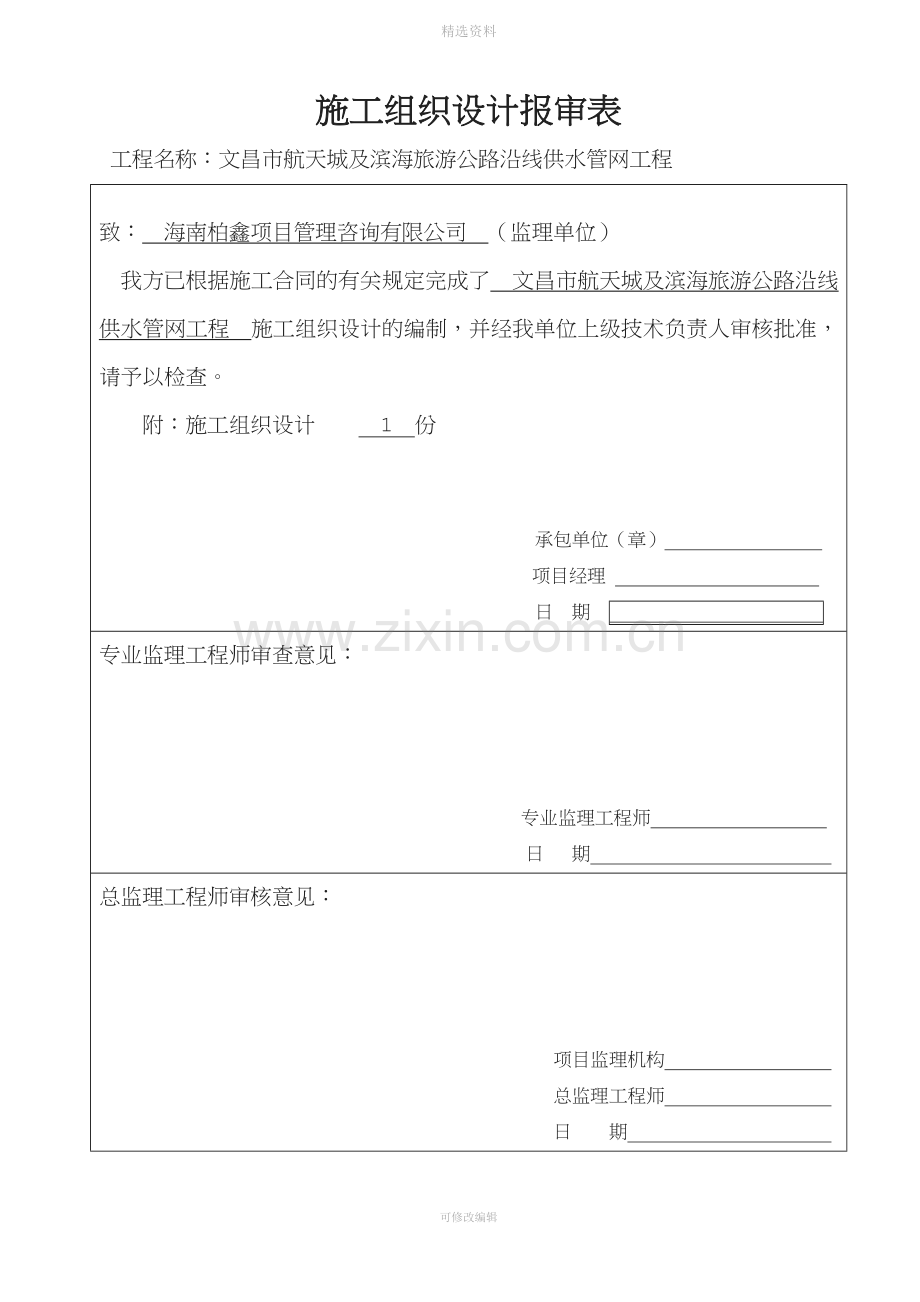

施工组织设计报审表
工程名称：文昌市航天城及滨海旅游公路沿线供水管网工程

致： 海南柏鑫项目管理咨询有限公司 （监理单位）
我方已根据施工合同的有关规定完成了 文昌市航天城及滨海旅游公路沿线供水管网工程 施工组织设计的编制，并经我单位上级技术负责人审核批准，请予以检查。
附：施工组织设计 1 份

承包单位（章）
项目经理
日 期
专业监理工程师审查意见：

专业监理工程师
日 期
总监理工程师审核意见：

项目监理机构
总监理工程师
日 期

目　　录
第一章 编制说明和依据 1
第二章 工程概况 4
第三章 工程特点与施工条件 11
第四章 施工组织与管理 13
第五章 施工方案及主要技术措施 24
第七章 施工工期及施工进度计划 92
第八章 施工进度计划保证措施 93
第九章 质量目标及质量保证措施 99
第十章 文明施工及环保措施 104
第十一章 安全生产施工措施措施 109
第十二章 工程成本节约措施 112
第十三章 主要施工机具装备计划 113
第十四章 劳动力安排计划 115
第十五章 备案验收与回访保修 116
附表1：施工临时用地计划 118
附表2：施工总进度计划 120

可修改编辑
第一章 编制说明和依据
第一节 编制说明
1、本施工组织设计是为航天城及滨海旅游公路沿线供水管网工程组织施工、技术管理、质量安全管理所提供的指导性文件。根据对人员、机械、材料、环境的调配、质量要求、进度安排等方面统一部署的原则，严格按照工程招标范围和招标文件的要求进行编制。
2、根据本工程设计特点，功能要求，本着对业主资金合理利用，对工程质量高度责任感，我们的编制原则是“经济、合理、优质、高效”。
3、公司高度重视本供水管网工程施工组织设计的编制，由项目经理带领准备参加施工的有关人员组成方案编制专业小组，采用“对比优化，博采众长”的编制思路，力求本方案重点突出，具有针对性、可操作性强。
第二节 编制依据
1、编制依据
1.1中国市政工程东北设计研究总院对航天城及滨海旅游公路沿线供水管网工程施工图及技术规定；
1.2 公司现有的技术装备、技术素质、质量安全体系程序文件、工程经历等自身条件；
1.3对施工现场和周围环境实际踏勘获得的资料和数据；
1.4 建设单位提供的管网《岩土工程勘察报告》
1.5相关的劳动、材料、机械定额；
1.6 国家现行有关建筑安装工程施工及验收规范（规程）及海南省颁发的相应
的规程和文件:
《建设工程项目管理规范》 GB/T50326-2001
《建筑地基基础设计规范》 GB50007-2002
《建筑基坑支护技术规程》JCJ120-99
《建筑地基基础工程施工质量验收规范》GBJ50202-02
《工程测量规范》GB50026-93
《建筑装饰装修工程质量验收规范》GB50210-2001
《建筑边坡工程技术规范》GB50330-2002
《砌体工程施工及验收规范》GB50203-98
《混凝土砌块工程施工及验收规程》DC/TJ08-006-00
《钢筋焊接及验收规程》JGJ18-2003
《加气混凝砌块工程质量检验评定标准》DG/TJ08-007-00
《建筑地面工程施工及验收规范》GB50207-2002
《屋面工程技术规范》GB50204-2002
《建筑电气工程施工质量验收规范》GB50303-2002
《建筑机械使用安全技术规程》JCJ33-2001
《建筑施工扣件式钢管脚手架安全技术规范》JCJ130-2001
《建筑工程施工质量验收统一标准》GB50300-2001
《建筑安装工程质量验收评定统一标准》GBJ300-88
《电气装置安装工程电缆线路施工及验收规范》（GB50169-92）
《给排水构筑物施工及验收规范》GBJ141-90
《工业设备防腐蚀工程施工及验收规范》GB229-91
《混泥土外加剂应用技术规程》GBJ119-88
《工业金属管道工程施工及验收规范》GB50235-97
《现场设备、工业管道焊接工程施工及验收规范》GB50236-98
《工业金属管道工程质量评定标准》GBJ50184-94
《工业自动化仪表工程施工及验收规范》GBJ93-86
《自动化仪表安装工程质量检验评定标准》GBJ131-90
《金属制件的除油清洗》HT8009-88
《产品零部见的清洁度》HT0064-87
《机械设备安装工程施工及验收通用规范》GB50023-96
《压缩机、风机、泵安装工程及验收规范》GB50029-96
《工程网络计划技术规程》JGJ/T121-99
《给水排水管道工程施工及验收规范》（GB50268—2008）；
《给水排水构筑物工程施工及验收规定》（GB50141—2008）；
《生活饮用水卫生标准》（GB5749——2006）；
《城市供水水质标准》（CJ/T206——2006）；
《埋地聚乙烯给水管道工程技术规范》（CJJ101——2004）；
《建筑地基基础工程施工质量验收规范》（GB50202——2002）；
《建筑地基处理技术规范》（JGJ79-2002）；
《建筑基桩检测技术规范》（JGJ106-2003）；
《混凝土结构工程施工质量验收规范》（GB50204-2002）；
《钢筋焊接接头实验方法标准》（JGJ/T27-2001）；
《钢筋焊接及验收规程》（JGJ18-2003）；
《地下防水工程施工质量验收规范》（GB50208-2002）;
《混凝土外加剂应用技术规范》（GB50119-2003）；
《混凝土质量控制标准》（GB50164-92）；
《混凝土结构试验方法标准》（GB50152-92）;
《混凝土强度检验评定标准》（GBJ107-87）;
《国家工程建设标准强制性条文》
标准图集05S502、10S505、05S506；05ZJ001、98ZJ901；88D263、91D372、94D101、02D501、03D501；05G359、03G101。
1.7《文昌市关于扬尘污染防治管理办法》。
1.8 2005年《海南省市政园林综合定额》、2005年《海南省建筑工程综合定额》、2008年《海南省安装工程综合定额》。

第三节 编制原则

1. 严格遵守ISO9000质量运行体系，在施工中严把工程质量关，确保每道工序达到给水管道施工规范标准。
2. 根据国家有关安全生产管理条例，结合本工程的特点，做到施工安全与社会同步，把安全防范工作落实到每一个角落。
3. 以提高工程质量、经济效益、节支降耗为目的，采取行之有效的科学管理手段，严格控制支出，降低施工管理成本。
4. 文明施工、爱护环境：在施工过程中，采取环境保护措施，尽量少占红线外用地；采取各种措施尽量减小工地噪声、减少粉尘污染，做到文明施工、保护环境。
5. 充分体现“人民城市人民建，建好城市为人民”的宗旨，搞好文明施工，做到便民、利民、不扰民，把文明施工管理贯穿于整个工程施工的全过程。
6. 我公司拥有的科技成果、机械机具设备、管理水平、技术装备以及多年积累的类似施工经验。
7. 文昌市建设文明工地标准及当地政府在环境保护等方面的具体规定和要求以及《文昌市关于扬尘污染防治管理办法》。

第二章 工程概况

　 第一节 管线工程概况

一、 航天城及滨海旅游公路沿线供水管网工程是文昌市航天城发射场基础设施工程，它的建成将对航天城（航天发射场区及配套区）及滨海旅游快速干道沿线的铜鼓岭旅游区的经济腾飞起着重要的作用。
设计单位：中国市政工程东北设计研究总院
建设单位：文昌市城市建设投资有限公司
二、 本工程分四段：（1）滨海旅游公路段，K2-180起，至K13+658.666处，主管线全长15558米，其中10522m为DN600球墨铸铁管，5036mDN400PE给水管；K-2-180~K-1-960、K-1-400~K0-660、K0-60~K0+00、K1+660~K2+00、K3+100~K3+140、K3+180~K3+220、K3+580~K3+620、K4+620~K4+700、K7+180~K7+220、K9+100~K9+500段管基下卧持力层为严重液化细粉沙层，其管基底部一下1m范围必须采用粗砂换填，再敷设中砂基础。K1-900~K1-400、K0-660~k0-060管段途径农田段，地下水位较高，对于该部分管段，对沟槽采用500mm级配碎石换填，其他管段直接敷设砂石基础。（2）铜鼓岭段，K2-180起，至K5+402处，主管线全长7581米，主要为DN600球墨铸铁管；K1-930~K0+220段管基下卧持力层为严重液化细粉沙层，其管基底部一下1m范围必须采用粗砂换填，再敷设中砂基础。K0-720~K0-500管段途径农田段，地下水位较高，对于该部分管段，对沟槽采用500mm级配碎石换填，其他管段直接敷设砂石基础。（3）航天发射场配套区管段，K0-00起，至K5+812处，主管全长5812m，均为DN400PE100管。K0+120~K0+440、K1+620~K5+812段管基下卧持力层为严重液化细粉沙层，其管基底部一下1m范围必须采用粗砂换填，再敷设中砂基础。其他管段直接敷设砂石基础。（4）发射场供水管段（一）（二），分别由K0-00起，至K0+649处，K0-00起，至K1+053处，主管分别为649m、1054m，均为DN400PE100管。管基下卧持力层为严重液化细粉沙层，其管基底部一下1m范围必须采用粗砂换填，再敷设中砂基础。且有可能遇到淤泥等不良工程地质情况，届时需与业主单位、监理单位、设计院联系协商解决。
三、 本工程管材采用（1）K9级T型带内衬球墨铸铁管材，管件采用配套球墨铸铁管件，T型橡胶圈柔性接口，管材有效长度为6米；（2）1.0MPaPE给水管，管件采用配套1.0MPaPE给水管管件，热熔接口，管材有效长度10m。
四、管道基础进行夯实后，压实系数为0.90，管体两侧回填中砂压实系数为0.95，管顶回填中砂压实系数为0.90。
五、阀门井、排气井、排泥井砌筑参照国标05S502进行施工。
六、消火栓安装见国标01S201进行。消火栓安装位于人行道沿上1.0米处，采用钢制双盘短管调整高度，做内外防腐。
七、管道施工及验收，按《给排水管道施工及验收规范》GB50268—2008进行，试验压力为1.0MPa，试压合格后，经水质检验合格后方可使用。
八、本工程工期221天。
九、工程质量等级：合　 格。
十、工程材料供应：施工方自供，施工前做好工程材料供应计划，提前送达工程施工现场，保证满足工程施工需要。
十一、工程机械设备、劳动力储备：我公司目前人力、机械设备资源储备完全达到工程施工要求，可随时投入到工程之中，满足工程施工需要。
十二、主要工程量：

航天城及滨海旅游公路沿线供水管网工程主要项目工程量表
序号
主要工程项目名称
规 格
单位
数 量
1
球墨铸铁管
DN600
m
10522
2
PE给水管
DN400
m
5036
3
PE给水管
DN200
m
55
4
PE给水管
DN150
m
10
5
PE焊接三通
DN400*300
个
1
6
球墨铸铁二承一插三通
DN600*500
个
2
7
球墨铸铁三盘承三通
DN600*500
个
1
8
球墨铸铁排气三通
DN600*80
个
13
9
球墨铸铁排气三通
DN400*80
个
3
10
球墨铸铁双承排泥三通
DN600×200
个
11
11
球墨铸铁双承排泥三通
DN400×150
个
2
12
球墨铸铁承盘短管
DN600
个
7
13
球墨铸铁承盘短管
DN500
个
5
14
PE盘插短管
DN400
个
9
15
PE盘插短管
DN300
个
2
16
PE盘插短管
DN200
个
11
17
PE盘插短管
DN150
个
3
18
PE盘插短管
DN150
个
1
19
PE盘插短管
DN80
个
3
20
球墨铸铁盘承短管
DN600
个
6
21
球墨铸铁闸阀
DN200
个
11
22
球墨铸铁闸阀
DN150
个
2
23
球墨铸铁闸阀
DN80
个
16
24
球墨铸铁蝶阀伸缩器
DN600
个
6
25
球墨铸铁蝶阀伸缩器
DN500
个
3
26
球墨铸铁蝶阀伸缩器
DN400
个
4
27
球墨铸铁蝶阀伸缩器
DN300
个
1
28
球墨铸铁蝶阀
DN600
个
6
29
球墨铸铁蝶阀
DN500
个
3
30
球墨铸铁蝶阀
DN400
个
4
31
球墨铸铁蝶阀
DN300
个
1
32
球墨铸铁插盘短管
DN600*400
个
1
33
球墨铸铁自动放气阀
DN80
个
16
34
PE100弯头
DN400×900
个
1
35
球磨铸铁承插45°弯头
DN600
个
7
36
球磨铸铁承插22.5°弯头
DN600
个
7
37
球磨铸铁承插11.25°弯头
DN600
个
18
38
砖砌圆形阀门井
φ1800
座
13
39
砖砌圆形阀门井
φ1500
座
1
40
砖砌圆形阀门井
φ1200
座
13
41
砖砌排气阀井
φ1200
座
16
42
砖砌排泥湿井
φ1000
座
13

铜鼓岭供水管网工程主要项目工程量表
序号
主要工程项目名称
规 格
单位
数 量
1
球墨铸铁管
DN600
m
7581
2
PE给水管
DN200
m
35
3
PE焊接三通
DN150*100
个
11
4
球墨铸铁排气三通
DN600*80
个
8
5
球墨铸铁双承排泥三通
DN600×200
个
7
6
球墨铸铁双承双盘四通
DN600*150
个
11
7
球墨铸铁盘插短管
DN600
个
8
8
球墨铸铁盘乘短管
DN600
个
8
9
PE盘插短管
DN200
个
7
10
PE盘插短管
DN150
个
66
11
PE盘插短管
DN100
个
33
12
球墨铸铁闸阀
DN200
个
7
13
球墨铸铁闸阀
DN150
个
22
14
球墨铸铁闸阀
DN100
个
11
15
球墨铸铁闸阀
DN80
个
8
16
球墨铸铁蝶阀伸缩器
DN600
个
8
17
球墨铸铁室外消火栓
DN100
个
11
18
球墨铸铁蝶阀
DN600
个
8
19
球墨铸铁自动放气阀
DN80
个
8
20
球墨铸铁承堵
DN600
个
1
21
PE盲板
DN150
个
22
22
球磨铸铁承插90°弯头
DN600
个
3
23
球磨铸铁承插45°弯头
DN600
个
1
24
球磨铸铁承插22.5°弯头
DN600
个
2
25
球磨铸铁承插11.25°弯头
DN600
个
2
26
砖砌圆形阀门井
φ1800
座
8
27
砖砌圆形阀门井
φ1200
座
40
28
砖砌排气阀井
φ1200
座
8
29
砖砌排泥湿井
φ1000
座
7

发射场配套区供水管网工程主要项目工程量表
序号
主要工程项目名称
规 格
单位
数 量
1
PE给水管
DN400
m
5812
2
PE给水管
DN150
m
30
3
PE排气三通
DN400*80
个
7
4
PE排气泥三通
DN400*150
个
6
5
PE盘插短管
DN400
个
4
6
PE盘插短管
DN150
个
12
7
PE盘插短管
DN80
个
7
8
球墨铸铁闸阀
DN150
个
6
9
球墨铸铁闸阀
DN80
个
7
10
球墨铸铁蝶阀伸缩器
DN400
个
2
11
球墨铸铁蝶阀
DN400
个
2
12
球墨铸铁自动放气阀
DN80
个
7
13
PE盲板
DN400
个
1
14
PE90°弯头
DN400
个
1
15
PE45°弯头
DN400
个
4
16
砖砌圆形阀门井
φ1800
座
2
17
砖砌圆形阀门井
φ1200
座
6
18
砖砌排气阀井
φ1200
座
7
19
砖砌排泥湿井
φ1000
座
6

发射场供水管网（一）工程主要项目工程量表
序号
主要工程项目名称
规 格
单位
数 量
1
PE盘插短管
DN400
个
4
2
球墨铸铁蝶阀伸缩器
DN400
个
2
3
球墨铸铁蝶阀
DN400
个
2
4
PE90°弯头
DN400
个
1
5
PE给水管
DN400
m
649
6
PE盲板
DN400
个
1
7
砖砌圆形阀门井
φ1800
座
2

发射场供水管网（二）工程主要项目工程量表
序号
主要工程项目名称
规 格
单位
数 量
1
PE盘插短管
DN400
个
4
2
球墨铸铁蝶阀伸缩器
DN400
个
2
3
球墨铸铁蝶阀
DN400
个
2
4
PE90°弯头
DN400
个
1
5
PE给水管
DN400
m
1054
6
PE盲板
DN400
个
1
7
砖砌圆形阀门井
φ1800
座
2

加压泵站工程主要项目工程量表
序号
主要工程项目名称
单位
数 量
1
1500 m3清水池
座
1
2
综合泵房
座
1

第二节 地理位置与地形地貌

文昌市位于海南省东北部，地处东经108°21′至111°03′，北纬19°20′至20°10′之间。东、南、北三面临海，全市南北长90公里，东西宽65公里，环疆长285公里。
文昌市属于低丘台地平原地带。平均海拔高度42.55米，地势由西南内陆向东北沿海倾斜。东北部地势平坦属于平原阶地，海拔在50米以下，唯有铺前镇七星岭(海拔117米)、翁田镇抱虎岭(207米)和龙楼镇铜鼓岭(388米)三座孤丘分布在东北沿海上。

第三节 气候条件

文昌市属热带北缘沿海地带，具有热带和亚热带气候特点，属热带季风岛屿型气候。光、水、湿、热条件优越，全年无霜冻，四季分明。年平均温度23.9℃，多年在23.4～24.4℃之间，最低极温0.3～6.6℃，出现在1月份。年平均＞10℃积温为8474.3℃，。年平均日照1953.8小时。夏日日照最长是13.19小时，冬日日照仅10.57小时。年太阳辐射总能量为108.8～115.0千卡/cm2。雨量丰富，但时空分布不均，干、湿季明显，春旱突出，常年降雨量1721.6毫米，平均1529.8～1948.6毫米。雨季主要集中在5～10月份间的汛期，雨量占全年的80%，对于本工程施工不利；另外，8～11月间该市常受到强热带风暴和台风的影响，年平均发生2.6个，经常造成农作物以及人民生活财产的损失。
　　文昌市常年平均湿度为86%，最小湿度为34%。

第三章 工程特点与施工条件

第一节 工程特点

本供水管网工程的管道埋深较浅，除个别管段最大埋深管底标高达3.26米，其余大部分埋深2.0m内，管道口径最大DN600，管线距离总长约31km，管道全线各种阀门井口多等特点，管道沿途的大部分施工比较困难，部分管段机械施工比较困难。
供水管网沿途所过之处地理位置地下水位较高。管网施工范围基本均处于林地、低洼地与水稻田、河段内,在施工阶段需要分雨季和正常天气针对不同桩位不同地貌制定不同的降水方案。除了解决以上的要求外它还具有以下主要的特点：
(一) 施工便道的设置。管网全线基本处于农田、河段、公路防护林及种植林内，公路、乡村道路横贯其中。农田段及严重液化细砂层段，全年的地下水位在0.0～1.0米范围内。该段均为淤泥质软土或严重液化细砂层，承载能力很差。根据地质分类完全可以将这种地形划为沼泽地带。该地段对工程的主要影响是：不能直接进入施工机具，不能直接进行机械化施工。从工期紧和实际施工技术可行性方面考虑，必须要修筑一条能够保证晴雨天都可以通行施工车辆施工，使用寿命最少为半年的施工便道。针对管网沿途皆是淤泥质软土和水稻淤泥区、湿陷区、河道等类似问题，需要对便道的路基作相应开挖换填法处理；针对施工过程中还需历经未知多久雨季，以及在整个施工过程中所有人员、材料、运输车辆、机械设备均得依靠修筑的施工便道反复循环进出，施工便道必须满足雨季雨水冲刷、雨天施工车辆通行，为此施工便道的面层要用混合料等材进行覆盖处理。
(二) 地下水的降水。由于管线所在范围地下水位高，开挖深度范围为丰富的孔隙型潜水含水层，沟槽开挖中会产生流砂、流土和涌水现象，因此视不同的位置采用不同的方法进行降水，全线主要采用轻型井点降水、明槽强排水相结合的方法降低地下水，并使地下水降至设计开挖垫层面0.5m以下。
(三) 过河段的管道施工。管线沿途需要经过4条河流，管道过河段管道工艺设计中有特殊的要求，需要用墩柱架空加厚钢管管道。桩基及墩柱施工需在雨季前施工完毕，否则将影响工期，并增加河道围堰费用。
(四) 管道位置土方开挖地质变化多。水位高，施工区域流沙现象严重，为保证施工进度，我司按施工图要求及现场实际情况，根据不同桩位点的地质条件，分别采用放坡开挖和采用钢板桩支撑直槽开挖技术。
(五) 质量要求高。航天城及滨海旅游公路沿线供水管网工程是文昌市航天城发射场基础设施工程。它的建成将对航天城（航天发射场区及配套区）及滨海旅游快速干道沿线的铜鼓岭旅游区的经济腾飞起着重要的作用。工程质量要求高，必须确保达到市政合格工程。
(六) 城区段地下管线复杂。本工程铜鼓岭范围内电力、电信、自来水、排水等管线错综复杂，施工前必须根据建设单位提供资料进一步详细踏勘查明，并在施工中采取积极有效的保护措施，做好管线交叉处的施工组织，确保原有管线不受损坏。
(七) 施工线路长工期紧。招标文件要求工期为日历工期221天，工期紧任务重。
(八) 安全文明施工要求高。本工程沿线经过的道路多，又属于市政府重点工程，施工备受关注。工期紧，夜间作业较多，因此治安保卫工作、安全生产、文明施工特别重要。

第二节 施工条件

1．施工范围
本工程的施工范围为招标文件中所规定的全部内容。
2．“三通一平”
A．本工程的管线分布范围较广，需要建设单位协调解决利用铜鼓岭、配套区管网、旅游公路段管网现有部分马路或临时道路，其余的均要在施工前修筑检修施工道，开工前必须先行修路，作为开始施工的基础。
B．需要建设单位协调解决在管道沿途之间选择合适位置设置材料备料场。同时在文教镇租用民宅，设置指挥部，并兼做生活、办公临时设施和施工材料堆放点。
C．交接水电源头，接通水电，备料场施工现场内按施工总平面布置图布置好施工用水电的管线。管网沿途施工用电全部用发电机现场发电供施工，施工用水需用洒水车运输解决。
3、用地的征用、租用
A、需要建设单位根据施工组织中的进度计划要求，协调解决并且完成管线所有征用地的手续、完成清理苗木及赔付手续来保证施工的进度。
B、已经解决用地手续的管道部分，我司按照施工组织方案和计划分段做好施工准备。
C、需要建设单位协调解决材料备料场用地的租用。
4、现场条件
4．1、我单位将根据现场条件和施工方案立即进场完成临时设施布置，临时水电的引入。
（一）、临时用水
（1）、施工用水，因为市政工程的特殊性，工程穿越贯穿的区域距离较大，施工用水方面不可能按照常规固定施工区域临时用水的方法布置施工用水，所以在整个施工过程中施工用水将以现场临近河道抽水和就地取水为主，现场配备5台50MM口径的潜水泵。
（2）、管道清洗试压用水，因为供水工程的特殊性，管道清洗试压用水，必须是合格的自来水，需业主协调附近自来水或采用水车运水。
（3）、生活用水，根据设置的管网备料场临建的统一布置，生活区生活用水利用附近文教镇的供水管道。
（二）、临时用电
管网备料场生活区临时用电分为两块
（1）、生活区临时用电，因备料场用电量不大，只需要满足办公和生活用电就可以，所以电缆采用三线五相制，架空敷设，根据现场情况就近解决临时用电问题。
（2）、施工用电，从成本和工期及使用时间方面结合实际的工程情况考虑，管网施工用电全部用发电机供电，按划分的施工段配置发电机，按照计划配置3台50KW发电机。
第四章 施工组织与管理

第一节 施工管理机构

一、施工管理原则
（1）把本工程列为我公司文昌重点控制项目，选派本公司优秀人才组建工程管理机构，选择优秀班组进行施工。
（2）经过反复论证，建立科学合理且适合本工程的管理模式，制定与之相配套的管理制度。
（3）制定质量目标、安全生产、文明施工目标及工期目标，以目标为管理核心，建立工程管理机构。
（4）切实做好配合管理与治安管理工作。
（5）分段分区域划定临时围界，实行封闭式管理。
二、施工管理机构组织
施工管理机构的合理组织是整体工程科学施工的先决条件，将对保证工程质量、安全生产、文明施工及施工进度等方面起到关键的作用，也是一个工程能否顺利完成的重要保证。为确保本工程质量、安全生产、文明施工及施工达到预定目标，将采取以下组织部署。
1、工程指挥部管理机构组织
根据工程的特点、工程规模、施工难易程度及质量、安全、进度等方面的要求，建立工程指挥部。公司成立以项目经理为核心的管理班子，由技术总监一名，质安总监各一名，计划预算总监一名，财务总监一名，负责对本工程全方位宏观控制，并对本工程负全面责任。
2、项目部管理机构组织
为全面完成本工程的各项施工任务，本工程的管理方式采用项目管理的施工模式组织施工。施工现场成立项目部，项目部由高素质多层次的技术管理人员组成，项目部配备强大的施工班子组织全面施工。项目部成员由项目经理、项目副经理、技术负责、生产负责、后勤负责、施工组、质量组、安全组、测量组、资料组、材料组、计划预算组、财会组、治安组等组成。项目部设生产和后勤两条线共八个职能部门组成，八个职能部门由技术组、施工组、质安组、测量组、材料组、计划预算组、财会组及行政保卫组组成，各职能部门既相互独立又密切配合，在施工过程中做到有机的统一，形成管理网络。
三、施工管理机构职能
1、工程指挥部管理职能
工程项目指挥部运用ISO9001:2000质量保证体系，对本工程实行全方面的检查、监督和指导，确保工程顺利进行。
　　（1）总指挥负责对工程指挥部管理工作的宏观控制和协调，主持工程指挥部的日常管理工作，并对工程进度进行协调控制，总指挥对本工程及建设单位负责。
　　（2）技术总监主要负责工程技术协调，技术难点处理，新工艺新技术推广应用等技术工作，对科技含量高、技术难度大、重要分部分项等工程制定技术攻关目标，组织有关工程技术人员进行技术攻关，并以作业指导书的形成技术文件，由项目部具体实施。
　　（3）质安总监应经常亲临现场对工程质量、安全生产、文明施工及施工进度作全面配合，做好监督、检查和协调等配合管理工作，质量总监对总指挥负责。
　　（4）计划预算总监密切配合项目部，落实对本工程的计划预算工作进行监督和审查，计划预算总监对总指挥负责。
　　（5）财务总监应确保工程款专款专用，确保本工程资金周转，做到不违规、不违法、并切实加强对项目部的财务管理、监督和审查。财务总监对总指挥负责。
　　2、工程项目部管理职能
　　工程项目部负责本工程施工全过程的日常管理工作，切实做好施工进度、工程技术、工程质量、安全生产、文明施工、生产任务施工、成品保护、材料采购、劳动调配、机械调配、生产现场管理、资金运转、治安保卫等一系列现场一线工作。
　 （1）项目经理代表法人统一领导本工程施工全过程，从施工进度、任务、质量、安全、文明、材料、机械、劳动力、资金等方面进行全面管理。项目经理对指挥部及项目部负责。
　 （2）项目副经理协助项目经理搞好全面管理的同时，着重协调生产和后勤两条线的配合工作，处理好生产和后勤的有关问题。
　 （3）技术总负责主要负责现场施工技术、制定施工方案、编制作业指导书，组织有关人员进行图纸交底、技术交底工作，处理并解决现场技术问题，做好工程变更工作，配合技术总监做好技术攻关工作等。
　　（4）生产总负责主要负责生产线的管理工作。制定生产计划，协调下属技术组、施工组、质量组及测量组等四个职能部门的配合管理工作，负责现场施工总调度、班组调配、质量、安全生产、文明施工等工作，并监督职能部门具体实施。
（5）后勤总负责主要负责后勤线的管理工作。协调下属计划预处组、材料组、财会组、行政保卫组等四个职能部门的配合管理工作，负责施工预算、工本分析、材料分析、资金控制、行政保卫、食宿、医疗保健等工作，并监督职能部门具体实施。
（6）技术组由技术负责、技术员和资料员组成，技术员协助技术总负责做好技术工作，搞好现场技术管理，具体执行实施各级技术文件，会同施工员、质量员等做好班组技术交底工作，资料员主要负责施工现场的工程技术资料、试件制作试验及工程申报资料工作。
（7）施工组由施工员组成，具体执行施工任务，各工种的施工安排，组织落实各工种的施工任务，协调各工种之间的关系，控制各分部分项工程的施工进度，严格按既定的施工方案、作业指导书、技术交底等文件组织施工，并配合质安做好质量管理工作，配合测量组做好施工测量工作。
（8）质安组由质量员和安全员组成，质量员负责施工过程中各工序、分部分项工程的质量控制和监督，原本材料的质量控制，混凝土拌和料、砂浆拌合料等级配计量控制，，发现质量问题应立即指令责任班组进行限期整改并复检，做好记录上报上级备案。安全员负责施工现场的安全管理工作，及施工现场文明施工工作，如堆场整齐、现场临宿清洁卫生，现场标语等工作。
（9）测量组由测量员组成，主要负责轴线及标高测设，沉降观察。并会同施工组、质安组做好梁、柱截面、梁板厚度、轴线定位等复核工作，配合装饰施工班组做好装饰施工测量，协助各专业分包单位等分包单位做好测量工作。
（10）材料组由材料员和保管员组成，材料员主要负责材料的采购和保管工作，并配合质量员把原材料进场质量检查关，配合施工员做好原材料现场堆放或入库存放，保管员做好仓库保管工作及现场堆放材料的保管工作。材料应按材料进场采购，进场及时，计量准确，不能盲目采购。
（11）计划预算组由预算员组成，负责本工程的工料成本分析，做好总体预算及分期预算工作，结合进度安排计划出阶段性材料用量，并做好每月的工程量报表，工程竣工后做好工程决算工作。
（12）财会组由会计员和出纳员组成，负责本工程的资金控制工作，并做好各级帐目，做好工资发放及工程结算等工作。
（13）行政保卫组由治安员和计生员组成，治安员负责本工程范围内的治安保卫、门卫、暂住证及就业证办理等工作，计生员负责计划生育工作。并积配合当地派出所及计生办的治安和计划生育工作。

第二节 施工管理体系
一、施工行政管理体系

二、工程质量管理体系

三、安全生产、文明施工管理体系

总公司
工程指挥部
工程项目部
工地文明安全员
文明安全员
各工种班组
管线

加压泵站文明

四、工地治安管理体系
总公司
工程指挥部
工程项目部
工地治安保卫员
治安值班员
各工种班组
管线夜巡逻
门卫

第三节 施工管理工作主内容
一、目标管理
为达到本工程的质量优、工期短、安全无事故、社会经济效益较好的总目标，排出日程采取各项技术措施等有效手段。 在实施目标管理活动中，采用目标管理循环，即:制定目标计划（P）→实施目标计划（D）→检查、评价目标（C）→处理总结（A）→再制定新目标计划（P）的PDCA循环，周而复始，推动达到预期的目标。
在目标管理活动中，切实做到管理内容清楚，全员参加制定目标并保证目标的实施。在总体目标下进行层层分解展开，层层落实，分别制定个人目标及措施，形成一个全过程、多层次目标管理体系。
二、计划管理
因为本工程具有体量大，平面布局复杂，各安装工程齐全等特点，所以其计划统一管理要体现计划管理的要求。本工程主要抓好下列管理内容:
（1）工程总进度计划及分阶段节点计划（包括月、旬、周的细计划）。每月25日把月施工进度计划书提交至有关负责人；每周五15点止把周施工进度计划提交有关负责人；每天8点止把作业日记提交相关负责人。
（2）机械化施工计划（主要编制机械化施工水平和主要机械需用量、时间）。
（3）劳动力计划（编制和准备专业工种用人数及进退场时间）。
（4）材料供应计划（根据工程进度和工程量，须用各种材料及进场时间）。
（5）技术组织措施计划（推行新技术
