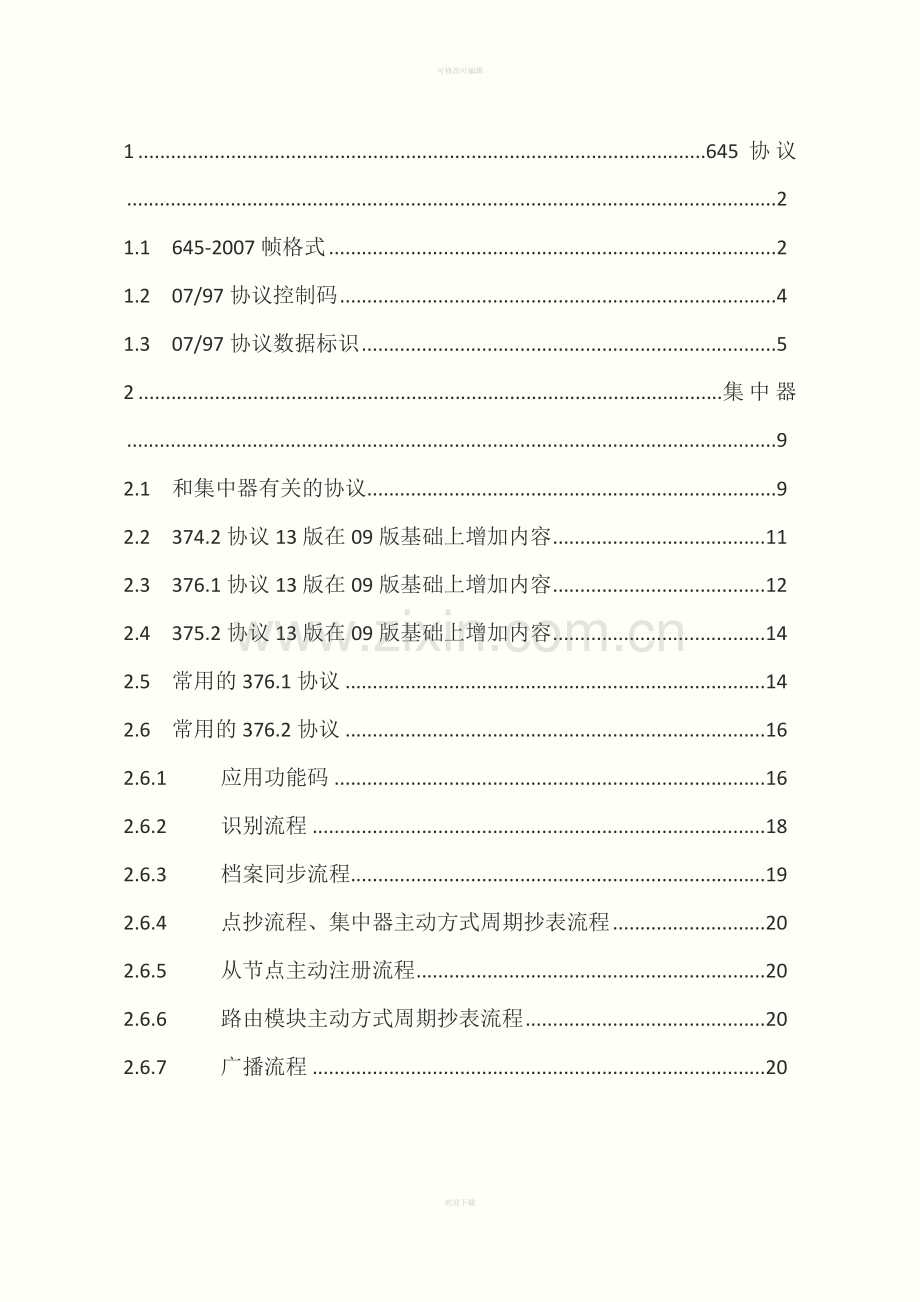

1 645协议 2
1.1 645-2007帧格式 2
1.2 07/97协议控制码 4
1.3 07/97协议数据标识 5
2 集中器 9
2.1 和集中器有关的协议 9
2.2 374.2协议13版在09版基础上增加内容 11
2.3 376.1协议13版在09版基础上增加内容 12
2.4 375.2协议13版在09版基础上增加内容 14
2.5 常用的376.1协议 14
2.6 常用的376.2协议 16
2.6.1 应用功能码 16
2.6.2 识别流程 18
2.6.3 档案同步流程 19
2.6.4 点抄流程、集中器主动方式周期抄表流程 20
2.6.5 从节点主动注册流程 20
2.6.6 路由模块主动方式周期抄表流程 20
2.6.7 广播流程 20

欢迎下载

1 645协议
1.1 645-2007帧格式
例子: FE FE FE FE 68 28 00 00 00 00 00 68 11 04 33 32 34 33 D9 16
1) 请求读电能表数据
控制码：C=11H
数据域长度：L=04H+m（数据长度）
帧格式1（m=0）：

帧格式2（m=1,读给定块数的负荷记录）：

帧格式3（m=6，读给定时间、块数的负荷记录）：

2) 请求设置数据(或编程)帧格式：
如遥控跳合闸、设置电表时间等操作
控制码：C=14H
数据域长度：L =04H+04H（密码）+04H（操作者代码）+m(数据长度)
数据域：DIODI1DI2DI3+PAP0P1P2+C0C1C2C3+DATA
帧格式：
说明
1：P0P1P2为密码，PA表示该密码权限。
2：C0C1C2C3是操作者代码，为要求记录操作人员信息的项目提供数据。
3：本命令必须与编程键配合使用
例如：设置电表日期及星期的645数据帧：密码：1111，操作者代码：22222222（各表厂家会有不同）

3) 请求读电能表通信地址，仅支持点对点通信。
地址域：AA…AAH
控制码：C=13H
数据域长度：L=00H
帧格式：

请求帧的地址域是用通配符AAAAAAAAAAAA填充.
4) 广播校时
强制从站与主站时间同步
控制码：C=08H
数据域长度：L=06H
数据域：YYMMDDhhmmss(年.月.日.时.分.秒)
帧格式：

说明：
1：广播校时不要求应答。
2：仅当从站的日期和时钟与主站的时差在±5min以内时执行广播校时命令，即将从站的日期时钟调整到与命令下达的日期时钟一致，否则不做时间更改。普通校时由于有密码保护，可以不考虑此限制。
3：尽量不要在午夜0时校时，以免影响在0时进行的某些例行操作，如电量转存等。
4：每天只允许校对一次。
例如：广播校时命令：
FE 68 99 99 99 99 99 99 68 08 06 49 36 44 48 37 47 FD 16 [2014/4/15 11:03:16.956]
5) 冻结命令
6) 更改通信速率
7) 修改密码
8) 最大需量清零
9) 电表清零
10) 事件清零
1.2 07/97协议控制码
控制码的格式如下

读数据采用的：07协议控制码为“11H”，97协议的“01H”；
07协议有后续帧：当从站根据主站命令上传数据域字节长度超过200时，正常应答帧需使用
B1H控制码提示主站有后续帧。主站收到从站正常应答后以读后续数据帧格式通信，控制码为12H；
读数据时，电表返回帧中控制码是：C1（97），D1（07），D4（07），表示电能表异常应答（不支持主站下发的数据标识）；电表返回帧中控制码是：81（97）,91/94（07），表示正常返回抄读的数据。
如抄单项表的无功电能示值时：
抄表帧：68 65 11 00 00 00 00 68 11 04 33 32 37 33 2A 16 反向无功电能0004FF00示值
电表返回帧：68 65 11 00 00 00 00 68 D1 01 35 4D 16
1.3 07/97协议数据标识
数据类型
数据项
97规约功能码
07规约功能码
备注
结算数据
正向有功总电能
9410上月
9810上上月
00010001上1结算日
……
0001000C上12结算日

正向各费率有功电能
9411费率1上月
.……
00010101费率1（上1结算日）
……

941E费率14上月
00013F01费率63

941F正向有功数据块上月
0001FF01上1结算日正向有功数据块
……
97规约仅包含上月、上上月两项
07规约从上1结算到上12结算日，编码按顺序，上12结算日如下

9811费率1上上月
……
981E费率14
0001010C上12结算日
……
00013F0C费率63

981F正向有功数据块上上月
0001FF0C上12结算日正向有功数据块

瞬时、约定、定时、日冻结数据
当前正向总有功电能
901F

0001FF00

当前正向各费率有功电能
9011费率1
……
901E费率14
00010100费率1
……
00013F00费率63

901F当前正向有功数据块
0001FF00当前正向有功数据块

当前总有功功率
B630
02030000

定时冻结时间
无
05000001定时冻结时间
上1次

……
……

0500000C定时冻结时间
上12次
瞬时冻结时间
无
05010001定时冻结时间
上1次

05010002定时冻结时间
上2次

05010003定时冻结时间
上3次
日冻结电能数据
无
05060101正向有功电能
05060201反向有功电能
05060301组合无功1电能
05060401组合无功2电能
上1次

……

05060A01反向有功最大需量及发生时间
上1次

05011001日冻结变量数据
日冻结变量数据

……
……

0506013E正向有功电能
上62次
清零
电表清零总次数
无
03300100

电表清零记录（数据记录项见规约）
无
03300101电表清零记录
上1次

……
……

0330010A电表清零记录
上10次
输出
控制信号
未找到
04000503电表状态字3，bit4继电器状态

时间
日历计时和闰年切换
C010日期周次
C011时间
04000101年月日星期
04000102时分秒

两套费率、时段转换
C331第1日时段表第1时段起始时间及费率号
05030001两套日时段表切换时间
上1次

C332第1日时段表第2时段起始时间及费率号
……
第m时段

C341第2日时段表第1时段起始时间及费率号
……
第m时段
05030101表切换正向有功电能数据，见规约
上1次
……
05030002两套日时段表切换时间
上2次
C3A1第8日时段第1时段表起始时间及费率号
05030102表切换正向有功电能数据，见规约
上2次

广播校时
C010日期周次
C011时间
04000101年月日星期
04000102时分秒

事件记录
编程事件
B210最近一次编程时间
03300000编程总次数

B212编程次数
03300001编程记录数据项见规约
上1次

……
……

0330000A
上10次
校时事件
C010日期周次
C011时间
03300400
上1次
03300401校时记录数据项见规约
上1次
……
……
0330040A
上10次
远程拉合闸事件
无
状态字中的继电器状态

2 集中器
2.1 和集中器有关的协议
1) Q/GDW 1374.2 集中抄表终端技术规范
规定了集中抄表终端（集中器和采集器）的技术要求（功能要求）、试验项目及要求、检验规则和质量管理要求。
2) Q/GDW 1375.2 集中器型式规范
规定了集中器的型式要求，包括集中器类型、气候环境条件、外形结构、显示、通信接口、材料及工艺要求、标识等。
3) Q/GDW 1379.3集中抄表终端检验技术规范
规定了集中器抄表终端（集中器、采集器）的试验项目和试验方法。适用于集中器和采集器的型式试验、出厂检验、符合性检验、到货验收（批次抽检、全数检验）、周期巡检、故障检测等检验环节。
4) Q/GDW 1376.1 主站与采集终端通信协议
规定了电力用户用电信息采集系统主站和采集终端之间进行数据传输的帧格式、数据编码及传输规则。适用于点对点、多点共线及一点对多点的通信方式，适用于主站对终端执行主从问答方式以及终端主动上报方式的通信。
5) Q/GDW 1376.2集中器本地通信模块接口协议
规定了电力用户用电信息采集系统中集中器与本地通信模块接口间进行数据传输的帧格式、数据编码及传输规则。适用于低压电力线载波、微功率无线通信、以太网传输通道的本地通信组网方式，适用于集中器与本地通信模块间数据交换。
6) Q/GDW 1376.3采集终端远程通信模块接口协议
规定了电力用户用电信息采集终端远程通信模块的接口、功能要求，以及AT指令集。适用于响应AT命令的GSM、CDMA、PSTN、各种3G、LTE等制式的远程通信模块，用于采集终端与远程主站通信的模块单元的控制和交互。
7) DL/T 645-1997/2007多功能电能表通信规约

2.2 374.2协议13版在09版基础上增加内容
1) 电能表参数自动维护功能要求：电能表通信参数的自动维护，集中器自动发现管辖范围内的采集器和电能表的变化，对应376.1的新增的AFN05-F149，若自动维护状态为01，则自动更新终端电能表/交采装置配置参数（F10），但不更新I类数据F13；若自动维护状态为02，则更新I类数据F13（搜索到的电表信息），但不执行下文更新终端电能表/交采装置配置参数（F10）及F150的命令。
2) 通信单元互换性要求：集中器应可与多种标准通信单元匹配，完成数据采集的各种功能。
3) 交流模拟量采集（交采功能），为I型集中器必备功能。09规约为选配功能。
4) 远程升级安全级管理的要求：升级须得到许可，并经ESAM认证后方可进行。
5) 电压监测功能的要求：集中器具有监测电压偏差及统计电压合格率和电压超限率的功能。
6) 采集数据类型：集中器具有监测电压偏差及统计电压合格率和电压超限率的功能。在376.1协议中的I和II类数据中，增加了当日/月电压统计数据、日冻结A/B/C相电压谐波电压含有率相关内容。
2.3 376.1协议13版在09版基础上增加内容
1、 链路接口检测（AFN=02H）
F3“心跳”，数据内容为：终端时钟（年月日时分秒，星期）。09协议没有数据内容。
2、设置参数（AFN=04H）
F89 终端逻辑地址 :行政区码、终端地址
F90 设置无线通信参数：无线信道组、无线网络发射功率。
F91 终端地理位置信息 ：经纬度
F150 测量点状态：256*2字节，测量点有效标识：0标识无效，1表示有效；测量点参数变更标识：本地自发现引起的F10终端电能表/交流采样装置配置测量点参数变更标识：0表示无变更，1表示有变更。
3、请求终端配置及信息（AFN=09H）
F9 远程通信模块版本信息
F10 本地通信模块版本信息
4、文件传输（AFN=0FH）
F1：文件传输方式1
●00H：清除下装文件，恢复到升级前状态。
●01H：终端升级文件。
●02H：远程（上行）通讯模块升级文件。
●03H：本地通讯模块升级文件。
●04H：采集器升级的采集器地址文件。
●05H：采集器升级的采集器程序文件。
●06H：采集器通信模块子节点升级的地址文件采集器升级的采集器程序文件。
●06H07H：采集器通信模块子节点升级的程序文件。
——文件属性：起始、中间帧：00H；结束帧：01H。
——文件指令：00H：报文方式下装；01H：FTP方式下装；02H：启动组地址升级。
——第i段标识或偏移（i=0～n）：除最后一段外，其余长度固定。
——文件数据：报文方式下装时，为文件内容；FTP方式下装时，按照ftp://文件路径,账号/口令
的方式填写；清除下装文件、启动组地址升级则为空。采集器地址文件中，每6个字节为一个采集器地
址。
文件下装可以以点对点方式下装，也可以以广播方式（组地址）下装。采用点对点方式下装时，
终端对每条报文都必须应答，但主站可以异步方式下发报文，即在收到一条报文的应答前下发下一条报
文，也可以同步方式下发报文。采用广播方式下装时，终端不需要应答，但在广播方式下装前，必须以
点对点的方式通知终端启动组地址升级。
2.4 375.2协议13版在09版基础上增加内容
1) 本地通信接的第20引脚，作为模块插入识别信号，为1（高电平）表示模块为插入，为0（低电平）表示模块接入。系统可实时检测本地模块是否接入，检测到接入后，可进行识别流程等其他流程的操作。
2) 集中器运行指示灯，红色，等常亮表示集中器主CPU正常运行，但未和主站建立连接，灯亮1s灭1s交替闪烁表示终端正常运行且和主站建立连接。
3) 液晶屏在终端上电之后15秒内显示画面内容，并同时点亮背光，画面内容及背光持续时间不小于30秒，保证上电至显示内容改变或背光消失的时间之和超过45秒,显示的画面内容应固定不变，不得闪动或有改变之处。
2.5 常用的376.1协议
应用层功能码
应用功能码AFN
应用功能定义
00H
确认∕否认
01H
复位
02H
链路接口检测
03H
中继站命令
04H
设置参数
05H
控制命令
06H
身份认证及密钥协商
07H
备用
08H
请求被级联终端主动上报
09H
请求终端配置
0AH
查询参数
0BH
请求任务数据
0CH
请求1类数据（实时数据）
0DH
请求2类数据（历史数据）
0EH
请求3类数据（事件数据）
0FH
文件传输
10H
数据转发
11H～FFH
备用
其中AFN03中继站命令
AFN07备用
AFN08请求被级联终端主动上报
AFN04/0A参数设置/查询
F3：主站IP地址和端口
F7：终端IP地址和端口
F10：终端电能表/交流采样装置配置参数
F16：虚拟专网用户名、密码
F33：终端抄表运行参数设置：设置抄表运行状态字（是否广播校时；只抄重点表，还是抄所有表等）、时段信息、抄表间隔时间、广播校时时间
F38：1类数据配置设置：设置1类数据抄哪些协议的数据。
F39：2类数据配置设置：设置2类数据抄哪些协议的数据。
AFN05控制命令：
F31
F49：命令指定通信端口暂停抄表
F50：命令指定通信端口恢复抄表
F51：命令指定通信端口重新抄表
F53：删除指定通信端口下的全部电表
AFN=09请求终端配置及信息
F1：终端版本信息
AFN0CH请求1类数据
F2：终端日历时钟
F11：终端集中抄表状态信息：获得集中器各端口的抄表信息，如表总数量、是否抄完，抄表开始结束时间。
F25：当前三相及总有/无功功率、功率因数，三相电压、电流、零序电流、视在功率
F129：当前正向有功电能示值
AFN0D请求2类数据
F161：日冻结正向有功电能示值（总、费率1～M）
F177：月冻结正向有功电能示值
AFN10数据转发
F1：透明转发
F9：转发主站直接对电表的抄读数据命令
2.6 常用的376.2协议
1
2
2.1
2.2
2.3
2.4
2.5
2.6
2.6.1 应用功能码
应用功能码AFN
应用功能定义
具体项目
00H
确认∕否认
F1：确认
F2：否认
01H
初始化
F1：硬件初始化
F2：参数区初始化
F3：数据区初始化
02H
数据转发
F1：转发命令
03H
查询数据
F1：厂商代码和版本信息
F2：噪声值
F3：从节点侦听信息
F4：主节点地址
F5：主节点状态字和载波速率

F6：主节点干扰状态
F7：读取从节点监控最大超时时间
F8：查询无线通信参数
F9：通信延时相关的广播时长查询
F10：本地通信模块运行模式信息
F11：本地通信模块AFN索引
F100：查询场强门限
04H
链路接口检测
F1：发送测试
F2：从节点点名
F3：本地通信模块报文通信测试
05H
控制命令
F1：设置主节点地址
F2：允许/禁止从节点上报
F3：启动广播
F4：设置从节点监控最大超时时间
F5：设置无线通信参数
F100：设置场强门限
F101：设置中心节点时间
06H
主动上报
F1：上报从节点信息
F2：上报抄读数据
F3：上报路由工况变动信息
F4：上报从节点信息及设备类型
F5：上报从节点事件
07H～0FH
备用

10H
路由查询
F1：从节点数量
F2：从节点信息
F3：指定从节点的上一级中继路由信息
F4：路由运行状态
F5：未抄读成功的从节点信息
F6：主动注册的从节点信息
F100：查询网络规模
F101：查询微功率无线从节点信息
11H
路由设置
F1：添加从节点
F2：删除从节点
F3：设置从节点固定中继路径
F4：设置工作模式
F5：激活从节点主动注册
F6：终止从节点主动注册
F100：设置网络规模
F101：启动网络维护进程
F102：启动组网
12H
路由控制
F1：重启
F2：暂停
F3：恢复

13H
路由数据转发
F1：监控从节点
14H
路由数据抄读
F1：路由请求抄读内容
F2：路由请求集中器时钟
F3：请求依通信验收修正通信数据
15H
文件传输
F1：文件传输方式1
16H～EFH
备用

F0H
内部调试

F1H～FFH
备用

2.6.2 识别流程
AFN03-F10通信单元上报信息
下行：68 0F 00 41 00 00 00 00 00 00 03 02 01 47 16
上行：68 38 00 83 00 00 00 00 00 00 03 02 01 B2 2F 00 01 00 00 14 0A 00 00 04 00 04 3C 06 00 00 00 00 00 E8 03 01 00 18 09 13 18 09 13 48 53 30 30 10 10 13 10 12 00 80 F7 16
解析：
68 ----起始符
38 00 ----长度
83 ----控制域C
00 00 00 00 00 00
03 ----AFN03
02 01 ----F10
B2 2F 00 01 00 00

周期抄表模式：01仅支持集中器主导的抄表模式；10仅支持路由主导的抄表模式；11对两种抄表模式都支持；00保留。
从节点信息模式：0不需要下发从节点信息；1需要下发从节点信息。
路由管理方式：
通信方式：1窄带电力线载波通信；2宽带电力线载波通信；3微功率无线通信。
14 ---从节点监控最大超时时间
0A 00 ----广播命令最大超时时间
00 04---- 最大支持的报文长度
00 04 ----文件传输支持的最大单个数据包长度
3C ----升级操作等待时间
06 00 00 00 00 00—主节点地址
E8 03 ------支持的最大从节点数量
01 00 ----当前从节点数量
18 09 13 ----通信模块使用的协议发布日期
18 09 13 ----通信模块使用的协议最后备案日期
48 53 30 30 10 10 13 10 12 通信模块厂商代码及版本信息
00 80 速率单位标识及通信速率
F7 ----CS
16----结束符

AFN03-F4查询主节点地址
AFN05-F1设置主节点地址

参考376.2-2013协议的附录A：集中器与本地通信模块交互流程
2.6.3 档案同步流程
AFN10-F1查询从节点数量
68 0F 00 41 00 00 00 00 00 07 10 01 00 59 16
68 13 00 83 00 00 00 00 00 07 10 01 00 00 00 （从节点总数量） E8 03 （路由支持最大从节点数量） 86 16
AFN10-F2读取从节点信息
68 12 00 41 00 00 00 00 00 0A 10 02 00 01 00（从节点起始序号） 01（从节点数量） 5F 16
68 1A 00 83 00 00 00 00 00 0A 10 02 00 01 00（从节点总数量） 01（本地应答的从节点数量n） 65 11 00 00 00 00（从节点1地址） 00 11（从节点1信息）28 16
从节点信息中，包含：通信协议类型（645-1997、645-2007）
AFN11-F1添加从节点信息：从节点的数量n、从节点n地址、通信协议类型
AFN11-F2删除从节点：从节点的数量n、从节点地址n
AFN01-F2参数区初始化
2.6.4 点抄流程、集中器主动方式周期抄表流程
AFN13-F1监控从节点
下行帧：68 2F 00 41 04 00 00 00 00 0D 00 00 00 00 00 00 65 11 00 00 00 00 13 01 00 02 （通信协议类型）00（通信验收相关性标志） 00（从节点附属节点数量n） 10（报文长度）68 65 11 00 00 00 00 68 11 04 33 32 34 33 27 16（报文内容）52 16

抄标识0001FF00

上行帧：68 43 00 83 04 00 00 00 00 0D 65 11 00 00 00 00 06 00 00 00 00 00 13 01 00 01 00（当前报文本地通信上行时长）02（通信协议类型）24（报文长度）68 65 11 00 00 00 00 68 91 18 33 32 34 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 B7 16（报文内容） CF 16
2.6.5 从节点主动注册流程
AFN11-F5激活从节点主动注册
AFN06-F1上报从节点信息
AFN10-F4查询路由状态命令
2.6.6 路由模块主动方式周期抄表流程
AFN12-F1重启抄表
AFN12-F2暂停抄表
AFN12-F3恢复抄表
AFN14-F1路由请求抄读内容
AFN06-F2上报抄读数据
2.6.7 广播流程
AFN05-F3启动广播
