古雷区域引水工程施工组织设计(隧洞、管道).doc

精选资料

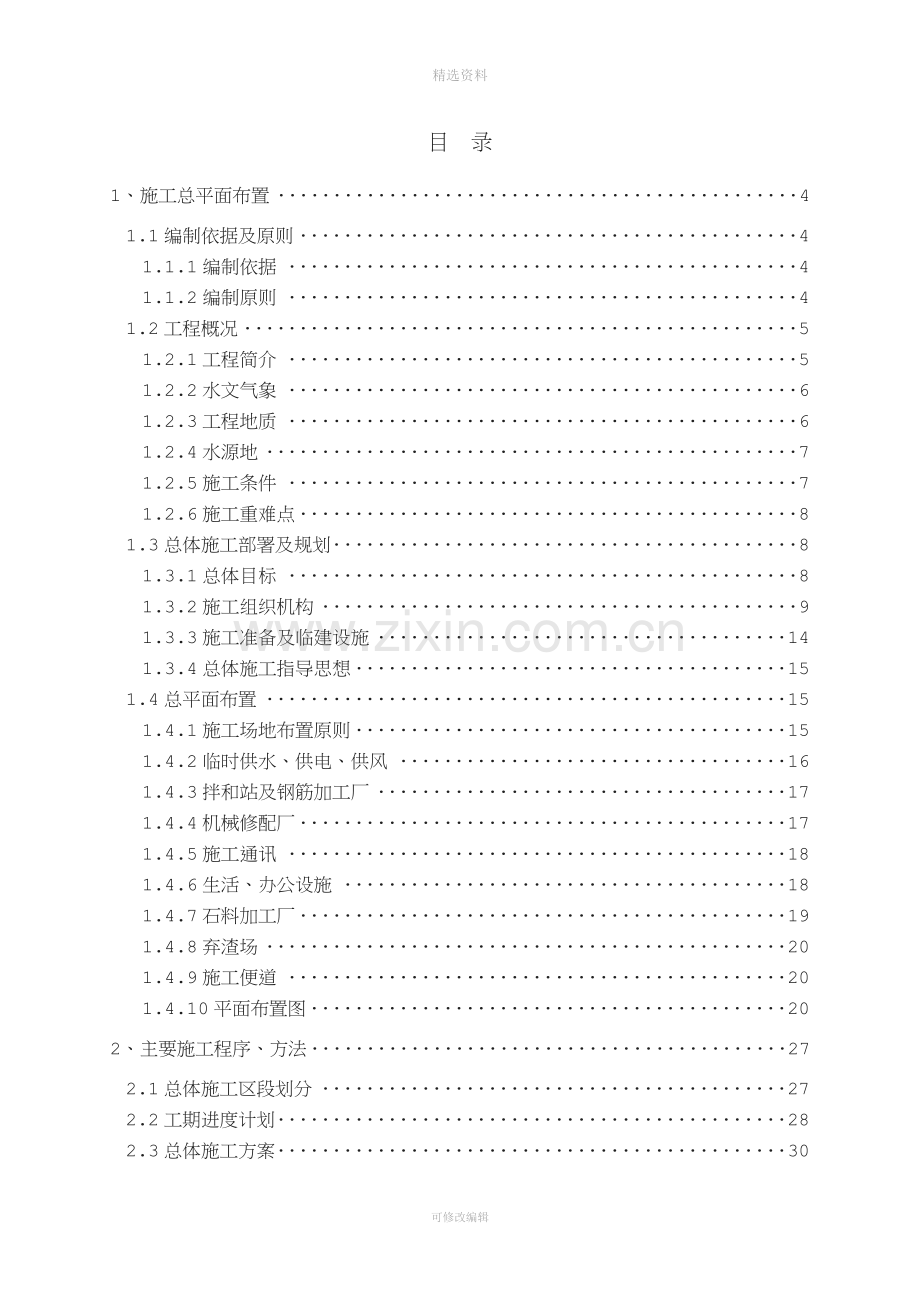

目 录
1、施工总平面布置 4
1.1编制依据及原则 4
1.1.1编制依据 4
1.1.2编制原则 4
1.2工程概况 5
1.2.1工程简介 5
1.2.2水文气象 6
1.2.3工程地质 6
1.2.4水源地 7
1.2.5施工条件 7
1.2.6施工重难点 8
1.3总体施工部署及规划 8
1.3.1总体目标 8
1.3.2施工组织机构 9
1.3.3施工准备及临建设施 14
1.3.4总体施工指导思想 15
1.4总平面布置 15
1.4.1施工场地布置原则 15
1.4.2临时供水、供电、供风 16
1.4.3拌和站及钢筋加工厂 17
1.4.4机械修配厂 17
1.4.5施工通讯 18
1.4.6生活、办公设施 18
1.4.7石料加工厂 19
1.4.8弃渣场 20
1.4.9施工便道 20
1.4.10平面布置图 20
2、主要施工程序、方法 27
2.1总体施工区段划分 27
2.2工期进度计划 28
2.3总体施工方案 30
2.4施工程序及方法 31
2.4.1施工准备 31
2.4.2施工测量 31
2.4.3土石方开挖施工 31
2.4.4导流明渠施工 31
2.4.5隧洞施工方法 31
2.4.6管道施工方法 31
3、主要技术组织措施 31
3.1混凝土结构施工措施 31
3.1.1砼原材料 31
3.1.2砼质量控制 31
3.1.3砼生产流程 31
3.1.4模板施工措施 31
3.1.5钢筋施工措施 31
3.2隧洞专项技术措施 31
3.2.1隧洞爆破技术措施 31
3.2.2监控量测措施 31
3.2.3灌浆施工措施 31
3.2.4不良地质施工措施 31
3.3管桥专项技术措施 31
3.3.1砼模板施工 31
3.3.2钢筋 31
3.3.3砼施工 31
3.4管道施工措施 31
3.4.1钢板桩支护措施 31
3.4.2阴极保护施工措施 31
3.5保证进度目标的措施 31
3.5.1进度保证体系 31
3.5.2保证进度的管理措施 31
3.5.3机械设备保障进度措施 31
3.5.4资金保证进度措施 31
3.5.5实行工程进度管理奖罚制度 31
3.5.6后勤保障进度措施 31
3.5.7技术组织保证进度措施 31
3.5.8协调社会及周边关系保证工期的措施 31
3.5.9工期进度应急预案 31
3.6保证质量目标的措施 31
3.6.1质量管理体系框图 31
3.6.2质量管理组织机构 31
3.6.3施工阶段质量控制措施 31
3.6.4检验与试验控制 31
3.6.5最终检验和试验控制 31
3.6.6检验、测量和试验设备的控制 31
3.6.7质量记录控制 31
3.6.8分项质量保证措施 31
3.6.9质量奖惩制度 31
3.6.10质量检查和自检制度 31
3.7保证安全的措施 31
3.7.1安全管理体系建设 31
3.7.2安全制度建设 31
3.8保证文明施工的措施 31
3.8.1文明工地建设体系 31
3.8.2现场文明施工的管理措施 31
3.8.3与其他标段配合措施 31
3.9保护环境的措施 31
3.9.1环境保护体系 31
3.9.2环保组织机构 31
3.9.3建立健全环保、水保管理体系，强化环保管理 31
3.9.4环境保护管理方案及措施 31
3.9.5水土保持管理方案 31
4、拟投入的主要施工机械及人员 31
4.1拟投入的主要施工机械设备 31
4.2拟投入的劳动力人员情况 31

施工组织设计
1、施工总平面布置
1.1编制依据及原则
1.1.1编制依据
(1)漳州市古雷公用事业发展有限公司提供的“古雷区域引水工程第二标段（合同编号：GLYS/B2）施工招标文件”、工程量清单、补遗书等资料。
(2)招标人提供的由福建省水利水电勘测设计研究院设计的招标设计附图（GLYS-Z102-T01）、技术标准和要求（GLYS-Z712-02）。
(3)水利水电工程的现行施工规范、验收标准及有关文件。
(4)我公司积累的成熟技术、科技成果、施工工艺方法及同类工程的施工经验。
(5)我公司可调用到本标段的各种资源。
1.1.2编制原则
(1)安全第一的原则
施工组织设计的编制始终按照技术可靠、措施得力、确保安全的原则确定施工方案。在安全措施落实到位，确保万无一失的前提下组织施工。认真贯彻国家对工程建设的各项方针和政策，严格执行工程建设程序。
(2)优质高效的原则
加强领导，强化管理，优质高效。积极推广和使用“四新”技术，确保质量目标的实现。施工中强化标准化管理，控制成本，降低工程造价。
(3)方案择优的原则
科学组织，合理安排，优化施工方案是工程管理的行动指南，在施工组织设计编制中，对重点工程的关键工序进行多种施工方案的综合比选，在技术可行的前提下，择优选用最佳方案。
(4)确保工期的原则
根据招标文件对本标段的工期要求，编制科学的、合理的、周密的施工方案，合理安排工程进度，实行网络控制，搞好工序衔接，实施进度监控，确保工期目标实现，满足建设单位的要求。
(5)科学配置的原则
根据本标段的工程量大小及各项管理目标的要求，在施工组织中实行科学配置，选派有水利施工经验的管理人员，上场专业化施工队伍，投入高效先进的施工设备，充分利用现有施工机械和设备，充分发挥机械化施工的优势，提高施工项目机械化程度，改善劳动条件，提高劳动生产率；同时确保流动资金的周转使用，并做到专款专用；选用优质材料，确保工程项目管理中的人、财、物、设备的科学合理配置。
(6)环境保护至上的原则
从节省临时占地、减少植被破坏、搞好环保、防止水土流失、认真实施文明施工等多角度出发，合理安排生产及生活场地、房屋布局，做好环境保护和驻地绿化；合理安排施工工序，尽可能早地恢复地貌，防止水土流失；施工过程中采取措施、改进施工方法、降低施工噪音、减少震动，同时采取一切合理措施使施工期的生活污水、垃圾、施工废水、废物等对环境的污染降至最低。
1.2工程概况
1.2.1工程简介
古雷区域引水工程地处福建省漳浦县、云霄县及古雷半岛。取水口布置在峰头水库拦河坝上游左岸，路线经石门、炉内埔、大殿山、漳江、新埔、下园、石狮头、324国道、双尖山、湖村、松坪湖、荷步村进入古雷半岛，终点在古雷镇规划的古雷第二水厂。输水线路总长49.6Km，其中隧洞5段长25.6Km,管道5段长24.0㎞。
本次申请标段为GLYS/B2段。
GLYS/B2段招标范围为： 324国道～荷步的隧道、管道工程。线路全长9278.066m，其中隧洞7013.232m，管道2264.834m。隧洞开挖断面为直径3.4～2.8m扩底圆形，管道采用直径2.0m及1.8m的钢管，叉管采用直径1.0m的钢管。
招标内容为：乌石～湖村隧洞、湖村管道、湖村～荷步隧洞、荷步管道所涉及的土建、金属结构设备制作安装等。详见下表：
序号
名称
桩号
长度(m)
1
乌石～湖村隧洞
D3 0+000～D3 2+628.760
2628.760
2
湖村管道
G3 0+000～G3 1+117.231
1117.231
3
湖村～荷步隧洞
D4 0+000～D4 4+384.472
4384.472
4
荷步管道
G4 0+000～G4 1+147.603
1147.603
5
水头支洞

247
1.2.2水文气象
古雷港开发区位于福建省漳浦县最南端的古雷半岛及其与大陆连接区域，古雷半岛及其北部陆域的气候为典型的亚热带海洋性季风性气候，夏无酷暑，冬无严寒，季风较为明显，冬季多为东北风，夏季为新南风。该区多年平均气温20.8℃，极端最高气温36.6℃，极端最低气温3.8℃。区内平均降水量1071.2mm，雨量主要集中在5至8月份，占全年降水量的61%，而11月至翌年2月为枯季，降水量占95%。
该区多年平均风速为7.1m/s，常风向为东北向，每年夏秋两季是本地区台风盛行季节，台风在境内登陆平均每年2.03次，每年以7至9月份为台风多发季节，台风发生时，风力强度大，持续时间长，风力一般达到8至12级，实测风速可大于40m/s，台风持续平均天数2.5天，最长6天。
1.2.3工程地质
工程区地处闽东南沿海，区内地形以低山丘陵台地为主，沿海为海积风积平原地貌，总体呈三面环山向东南沿海开口的马蹄形地形，地势西北向东南倾斜，区内冲沟、山间溪流发育，常年流水。
工程区内构造运动表现为脆性变形，断裂构造发育，区内断裂构造以北西向为主，次为北东向。工程区地下水以基岩裂隙潜水和第四系松散堆积物孔隙潜水为主，基岩裂隙潜水埋深一般10至30米，孔隙潜水埋深一般0.5至2米，主要接受大气降水补给，地下水水位一般随季节而变化。
本工程隧洞沿线地表为低山丘陵地貌，一般高程在100-500m。岳坑前山体植被发育，地表为坡积层覆盖，岳坑后山体基岩出露较好，沿线除进出水口、过溪沟段及湖村隧洞部分埋深30-50米外，大部分洞线埋深80-150米，隧洞围岩除进出水口、过溪沟段及断层带为全-强风化岩体外，大部分围岩呈弱-微风化。
隧洞沿线地下水主要为基岩裂隙水，接受大气降水补给，向河流及溪沟排泄，地下水位变幅受季节影响，隧洞均处于地下水位线以下，隧洞围岩属弱透水-极微透水，一般洞段地下水较少，局部断层裂隙发育洞段及过溪沟段，可能出现渗流水及涌水现象。
1.2.4水源地
本工程取水水源为峰头水库，水库流量及容量见下表：
峰头水库坝址逐月平均流量表
年份
月份
平均
1
2
3
4
5
6
7
8
9
10
11
12
平均
2.72
3.91
5.00
9.02
13.8
25.3
22.8
24.2
17.6
6.96
4.55
3.20
11.59
比例(%)
1.96
2.81
3.59
6.48
9.91
18.2
16.4
17.4
12.6
5.00
3.27
2.30
100
峰头水库库容曲线表
水位(m)
46
47
48
49
50
51
52
库容(m³)
1830
2040
2250
2462
2657
2930
3208
水位(m)
53
54
55
56
57
58
59
库容(m³)
3488
3766
4045
4434
4826
5226
5630
水位(m)
60
61
62
63
64
65
66
库容(m³)
6030
6480
6940
7410
7890
8420
9006
水位(m)
67
68
69
70
71
72
73
库容(m³)
9606
10228
10921
11643
12442
13244
14056
水位(m)
74

库容(m³)
14935

1.2.5施工条件
（1）交通条件
古雷港经济开发区位于福建省南部东山湾口东岸的古雷半岛，漳州市漳浦县境内，古雷港已建成两个深水港码头，水路交通方便。同时工程区所处的云霄、漳浦及古雷半岛等地，有沈海高速公路、324国道等干道经过，各施工区附近多有县乡公路抵达，陆路交通满足要求，能满足工程施工机械和大宗物资的转运要求。
（2）施工用水
本工程沿线的冲沟沟谷里都有流水，施工期间拟从各沟谷溪流水中取水，平原地带可采用打井取水。施工时尽量利用地表水。各施工点内建设蓄水池，铺设输水管路。
（3）施工用电
施工用电采用从当地的电源接口接电，在电源接口设置变电站及计量电表，并配备柴油发电机以备电力不足。
1.2.6施工重难点
（1）线路长、施工任务重
本工程线路全长9278.066米，其中隧洞两座，管道两座，隧洞合计长7013.232米，管道长2264.834米，湖村～荷步隧洞设1个施工支洞。隧洞长度长，地质条件差，施工任务重，施工难度大。
（2）工期紧张
本标段施工工期为500日历天，较之线路长度9278.066米，日完成线路工作强度达到18.5米，考虑到雨季以及准备时间，工期更为紧张。
（3）环境保护、水土保持责任大
本工程所在区域为下游主要水源地，且夏季台风及洪水较频繁，保护本地的水资源等生态环境和保持水土环境很重要。
1.3总体施工部署及规划
1.3.1总体目标
（1）质量目标
达到国家现行《工程施工质量验收规范》的合格及以上标准。
（2）工期目标
总工期：500日历天。
计划开工日期：2012年6月1日(具体开工日期以监理人通知为准)。
计划完工日期：2013年10月13日。
（3）安全目标
符合国家安全管理规定。
（4）文明目标
满足国家、福建省及漳州市有关规定的要求，确保文明施工，争创“文明标准工地”。
（5）环境保护及水土保持目标
严格遵守国家和当地有关控制环境污染的法律和法规，遵循业主对环保、水保的具体要求。制定并采取有效控制措施，对施工噪声、振动、污水、废气和固体废弃物进行全面控制，施工期间做到粉尘、污水、噪音不超标，竣工时地表整洁，防噪设施完整有效、安全美观。
1.3.2施工组织机构
1.3.2.1施工组织机构框图设置
为加强建设项目管理、全面履行合同、控制施工成本，确保工程建设工期、质量、安全、保护生态环境，全面实现建设目标，经过全面考察，我公司将按照项目法施工组建项目经理部承担本项目的施工任务。
（1）施工组织机构设立的依据是：
①项目法施工要求；
②ISO9002质量标准运行要求；
③对招标文件中有关条款的响应；
④项目工程量具体情况。
（2）设立原则：
①抽调我公司最优秀的管理人员、最优秀的技术力量，组建高效的项目部。
②针对工程特点划分区段，突出重点、兼顾一般。
上场后迅速组建“古雷区域引水工程第二标段（合同编号：GLYS/B2）施工项目经理部”进行施工管理、现场协调和指挥。
详见“施工组织机构框图”。
施工组织机构框图
管道施工二队
管道施工一队
隧洞施工五队
隧洞施工四队
隧洞施工三队
隧洞施工二队
隧洞施工一队
技术负责人(项目总工)
古雷区域引水工程第二标段(合同编号：GLYS/B2)施工项目经理部
项目副经理
安 全 室
环 保 室
安质环保部
计划合同部
治 安 室
小 车 队
卫生室
协 调 室
综合办公室
工程技术部
项目经理

财 务 部
中心试验室
物资设备部
质 量 室
精 测 室
调 度 室

说明：
1、项目经理部是我公司派驻的现场组织机构，代表我公司行使各项管理职权。项目经理部设项目经理1名、项目副经理1人、技术负责人(总工程师)1名，下设五部二室及5个隧洞施工队、2个管道工队,每个施工队下设四个工班。
2、所有上场队伍均为我公司内部建制。

1.3.2.2施工队伍任务划分
队伍划分及任务安排表
序号
施工队伍
人数
主要施工任务
1
隧洞施工一队
80
负责乌石～湖村隧洞进口段控制的主洞1300米长度的施工
2
隧洞施工二队
80
负责乌石～湖村隧洞出口段控制的主洞1298.8米长度的施工
3
隧洞施工三队
80
负责湖村～荷步隧洞控制的主洞870米长度的施工
4
隧洞施工四队
100
负责水头支洞以及水头支洞控制的
主洞段上游861.1米、下游1250米长度的施工
5
隧洞施工五队
80
负责湖村～荷步隧洞出口施工点控制的主洞1718.9米长度的施工
6
管道施工一队
70
负责湖村管道工程的施工
7
管道施工二队
70
负责荷步管道工程的施工
8
项目经理部
40
负责本项目的管理工作
各施工队工班设置详见“隧洞施工队劳力配置表”及“管道综合施工队劳力配置表”。
隧洞施工队劳动力配置表
队伍
工班名称
人数
担负主要任务
隧洞施工一至五队
掘进工班
钻爆组
9
开挖、钻孔、装药、爆破
出渣组
12
出渣、运输、装卸
支护组
9
超前支护、锚杆、钢筋网、钢架、喷混
衬砌工班
钢筋组
9
钢筋成品加工、绑扎安装
混凝土组
12
混凝土生产、浇注、模板安装拆卸
灌浆组
9
回填灌浆、固结灌浆、接触灌浆
综合工班
设备组
6
运输设备、施工设备的安装、维护、检修
排水组
3
隧洞内外排水
材料组
3
各种材料的供应、转运
保障工班
8
地材、风、水、电、火工品的供应，道路的维修。

合计
80

注：工班施工全天分为三班轮换，以上人员为三班之和，以一个工作面的人数计。
管道综合施工队劳力配置表
队伍
工班名称
人数
担负主要任务
管道综合施工队
土石方工班
20
管道工程的土石方开挖、回填，临时道路施工
管道安装工班
30
管道的安装（含垫层施工）
结构工程工班
10
管桥、调流阀、管道附属建筑等结构施工
电气工班
10
电气设备的安装。

合计
70

1.3.2.3管理职责
序号
职能部门
管 理 职 责
1
项目经理
项目经理是本项目工程的直接责任人。具体责任如下：
①负责建立健全安全生产保证体系，建立和实施安全生产责任制，确保各项安全活动的正常开展。
②负责组织开展质量体系活动，确立本项目质量目标，组织编制实施性施工组织设计。
③贯彻执行国家方针、政策、法规，坚持全面质量管理，推进各项质量活动正常开展，确保质量稳定提高，满足业主要求，争创名牌工程。
④负责对工程项目进行资源配置，保证质量体系在本合同段工程项目上的有效运行及所需的人、财、物、机资源的需要。
⑤负责施工现场全面的安全文明施工管理，组建施工现场的安全文明施工领导小组，并结合本工程特点，制定安全文明施工管理细则。
⑥负责按批准的施工计划，全面组织实施，并根据工程进展，适时调整资源配置，确保阶段、整体工期目标的实现。
2
技术负责人
①对本合同工程质量、施工技术、计量测试负直接技术责任，指导施工队工程技术人员开展有效的技术管理工作；
②提出贯彻改进工程质量的技术目标和措施。
③负责新技术、新工艺、新设备、新材料及先进科技成果的推广和应用。
④具体负责组织对本合同工程项目施工方案、施工组织设计及质量计划进行编制及经批准后的实施。
⑤对施工中可能存在的质量通病及其纠正、预防措施进行审核。解决工程质量中的关键技术和技术难题。
⑥对本合同段工程的劳动保护和安全生产的技术工作负责，结合工程特点及施工进度及时下达劳动保护和安全生产技术方案和措施，并认真贯彻落实。
3
项目副经理
①协助项目经理管理施工生产，抓好施工进度和各方协调工作。
②向项目经理汇报施工方面的工作，完成项目经理交给的其它工作。
③在施工中严把安全质量生产关，抓好施工中安全质量工作，把安全质量责任落实到位；
④抓好施工生产计划的落实，处理施工中出现的具体问题；并领导安质部的一些日常工作。
4
工程技术部
①负责本合同工程项目的施工过程控制；
②制定施工技术管理办法及工程项目的施工组织设计及调度工作；
③对测量、试验等专项技术工作负领导责任并直接指导。
④负责技术交底、过程监控，解决施工技术疑难问题；
⑤参与编制竣工资料和进行技术总结，组织实施竣工工程保修和后期服务；
⑥组织推广应用新技术、新工艺、新设备、新材料，努力开发新成果。
5
财务部
①认真贯彻执行《会计法》和国家有关财经政策、法令。
②坚持原则，模范遵守和维护财经纪律。
③参与验工计价，按照规定定期向机关业务部门报送有关报表和统计资料。
④搞好本项目的资金管理，根据资金使用计划合理使用资金，作到项目资金专款专用。
6
安质环保部
①负责依据合同和本企业的安全目标制，制定本合同段整个工程的安全管理工作规划；
②负责安全综合管理，编制和呈报安全计划、安全技术方案和具体安全措施，并认真在施工中贯彻落实；
③组织每周安全检查，发现事故隐患，及时监督整改。负责安全检查督促，负责对危险源点提出预防措施，定期对施工队进行安全教育，关键工序提出安全施工防范的技术交底；
④ 负责依据合同和本企业的质量方针和目标，制定质量管理工作规划，负责质量综合管理，行使质量监察职能；
⑤确保产品在生产、交付及安装的各个环节以适当的方式加以标识，并保护好检验和试验状态的标识；
⑥负责产品的标识和可追溯性、最终检验和试验、不合格品的控制、质量记录的控制，按照质量检验评定标准，对本合同全部工程质量进行检查指导；
⑦负责全面质量管理。
7
物资设备部
①负责物资采购和物资管理及制定本合同工程项目的物资管理办法，检查指导和考核施工队的物资采购和管理工作。
②负责本合同段工程项目全部施工设备的管理工作，制定施工机械、设备管理制度。
③在公司物资设备部的指导下，参与设备的安装、检验、验证、标识及记录。
④参加本合同段工程项目验工计价，对各施工单位的材料消耗和机械使用费用情况提出计量意见，评价各单位机械设备管理情况。
8
计划合同部
①负责对本合同工程项目承包合同的管理。
②组织验工计价，按照规定定期向监理工程师和建设单位及机关业务部门报送有关报表和统计资料。
③负责本合同段工程项目施工计划制定、实施管理，根据施工进度计划和工期要求，适时提出施工计划修正意见报项目领导批准执行。
④参与合同评审，组织开展成本预算、计划、核算、分析、控制、考核工作。
⑤参加工程项目验工计价，指导各施工单位开展责任成本核算工作。
9
中心试验室
①负责本项目的检验、试验，按检验评定标准对施工过程实施监督并对检验结果负责；
②负责现场各种原材料和地质条件的测试、检验及质量记录；
③根据现场试验资料，提出各种试验数据，并在施工过程中提出修正意见；
④配合各科室完成试验工作，作好资料整理及分析。
10
综合办公室
①主要处理现场经理部一切日常工作，负责党政、文秘、接待及对外关系协调等工作。
②代表公司党委、纪委负责监督、检查、落实本项目的廉政建设工作。
1.3.3施工准备及临建设施
针对本工程前期任务重的特点，本工程采用快速进场，快速施工。按照“先施工后生活、先打开(工作面)再完善”的原则，临建与主体平行作业安排生产施工。
进场后，首先依据设计单位、监理工程师提供的控制网点，完成控制网点的复测，在确定测量成果的正确性后，建立施工建筑物二级测量控制网点和水准点，完成施工支洞位置、管道铺设路径、开挖断面的地形测量，计划在进场后5～7天内完成。
临时设施按照规划布置，紧凑、合理、美观、美化、并尽量减少施工用地；前期临时房屋主要采用租赁当地民房，以便加快施工进度，前期临时设施重点放在水、电、路系统的修建，计划在进场后5天内形成。
1.3.4总体施工指导思想
本工程施工总指导思想：“加强领导、强化管理、技术先行、严格监控、确保工期、优质安全、文明规范、争创一流”。
强化管理：以人为中心，以工程为对象，以质量为生命，以合同为依据，强化企业内部的各项管理，充分挖掘生产要素的潜力，确保目标的实现。
技术先行：使用新规范、利用新工艺，制定详细的工艺流程，配备精良的施工设备，确保新技术的实施。
严格监控：为确保按设计要求的全面实现，对施工全过程实施严格的监控，掌握第一手资料，旨在指导施工，控制质量。
确保工期：紧抓关键工序、关键线路，根据业主要求制定目标工期，采用经济杠杆的手段，提高工作效率。
文明规范：切实搞好标准化工地建设、文明施工，做到施工场地整洁有序，实现“两型五化”(安全文明型、卫生环保型；硬化、净化、美化、绿化、亮化)。
争创一流：在施工中，以“一流的管理，一流的质量，一流的安全，一流的施工”，建一流的工程，向业主负责。
1.4总平面布置
1.4.1施工场地布置原则
根据目前场内交通条件及自然条件，结合发包人提供的场地条件和施工现场的既有条件进行规划布置。
主要包括既有道路至各施工点的施工道路和场地范围内的弃渣运输便道，临时生活、办公房屋建筑设施和临时生产设施等。
临时设施设置在遵循招标文件和设计要求、满足施工需要的前提下，注重环保，节约用地。主要符合如下原则：
临时设施统一规划、合理布置，以满足施工生产需要。
所有施工作业全部放在已征地范围内。
各种临时房屋和设施的布置注意防盗、防砸、防塌陷、防火、防水等；生产房屋、生活房屋分片布设，尽量集中，便于管理。施工营地建立完善的排水系统，生活污水经必要的处理后排入环保部门指定的位置，同时营地进行必要的环境绿化。
1.4.2临时供水、供电、供风
（1）供水规划
本工程沿线地表水极其丰富。施工时从经过发包人同意的取水点取水，采用修建供水管路来满足施工及生活用手，供水系统的总供水能力不低于480m³/d。
各施工场地内设1个蓄水池，蓄水能力为12m³。施工时在业主同意的取水点修建拦水坝，采用D50钢管将水引入蓄水池，水位低时采用潜水泵抽水，D50钢管输送至蓄水池内。
生活用水采用打井取水，办公及生活区内铺设D50输水管路。打井困难的地方采用地表水净化处理或者采用洒水车运水满足生活要求。
本标段共设5座蓄水池，输水管路根据需要铺设，部分临时用水采用塑料软管引水。
（2）生产及生活用电
本工程施工用电从各个施工区的施工电源接口接入，我单位在施工电源输出端的接口处设置变压器。
高压电源敷设至各洞口施工现场。在主洞进出口、支洞口各建立200-315kVA配电站一座。洞内施工设备用电和照明、排水用电由配电室高压开关柜直接进洞。在各配电室设200kW柴油发电机组作为备用电源，采用集中补偿方式提高功率因数。
场内布设变电站5座，场外供电线路架设9.3km。
各生活和办公区用电单独架设线路。
洞内照明采用三相四线制，照明灯具采用高压钠灯NG250型，每40m设一盏。
（3）施工供风
本工程主要为开挖、支护、砼浇筑等提供用风，供风同样采用集中布置。根据施工部位分布特点及工程进度安排，各种设备用风量及不同时系数计算高峰期用风量为60m3/min，空压机房布置三台20m3/min固定式电动空压机(4L-20/8)，前期为隧洞进水口边坡开挖供风，后期为隧洞洞挖、衬砌及回填灌浆砼浇筑施工供风。
①一个工作面用风机具配置如下表。
设备名称
型号、规格
单台耗风量
（m3/min）
工作台数
备注
气腿式凿岩机
YT-28
3～4
10

砼喷射机
TK-961
7.5
2

锚杆钻机

5
2

②供风系统管网布置
空压机压气站的压缩空气均采用φ108×4无缝供风钢管送风至各施工用风工作面。
1.4.3拌和站及钢筋加工厂
根据本合同段隧洞口分布的实际情况，拟设置5座拌和站供应全线混凝土，拌和站场地按照标准化建设建设，采用20cm厚C20砼、20cm厚石渣垫层硬化。站内设有砂、碎石等骨料堆放场地及水泥库一个。
每座拌和站型号均为HZS60，拌和站生产能力为60m³。
本标段拟设置5个钢筋集中加工厂，承担本标钢筋加工任务，厂内设置加工车间、原材料临时堆存场、成品料堆存场、工具室、值班室等。
1.4.4机械修配厂
承担本标施工机械设备的修理、保养；建筑面积60m2，棚建90m2，占地面积150m2。机械修理保养和停放场相邻布置，便于施工期间的管理。
1.4.5施工通讯
移动、联通等无线信号已经覆盖本区域，项目上场后，积极联系移动通讯商，完善本标段内通信网络。本项目通讯以无线移动通讯为主，项目部连接互联网。确保对外及与发包人、监理人的通信联络。
（1）项目经理部各部室、各施工队驻地都安装程控电话，项目管理人员均配备移动电话；
（2）各工程项目技术人员、工班班长以及测量组都配置对讲机。
1.4.6生活、办公设施
生活区统一规划、集中布置，营区周围设围护，围护采用波纹板，涂以明显色彩。生活区垃圾集中堆放，定期用垃圾车运往指定处理点处理；生活污水排入污水收集容器处理并拉到指定地点排放。
项目经理部办公、生活营地和各施工队伍办公及生活营地均采用租借结合新建的方式解决；主要包括：项目经理部办公室、职工宿舍、食堂等房屋建筑等设施。房屋采用活动板房建设。
（1）生活及办公设施
项目经理部拟以租借湖村村民或集体的闲置房屋结合新建的形式组建。各施工队采用活动板房，详见下表：
生活住房一览表
序号
临建名称
结构型式
面积（m2）
位 置
1
项目部生活及办公用房
租借、新建
1600
湖村
2
施工队生活用房
活动板房
500
乌石～湖村隧洞进口
3
施工队生活用房
活动板房
800
乌石～湖村隧洞出口
4
施工队生活用房
活动板房
400
湖村～荷步隧洞进口
5
施工队生活用房
活动板房
400
水头支洞口
6
施工队生活用房
活动板房
800
湖村～荷步隧洞出口
（2）生产设施
生产用房按隧洞施工需要规划，保证主要生产用房能满足施工要求。生产用房主要有：调度室、材料库、变压器房、备用发电机房、钢筋加工厂、机械修配厂、蓄水池、空压机房、砼拌和站、火工品房等。
见下表：
各洞口施工场地生产设施一览表
序号
项目
建筑面积(m2)
备注
1
调度室
20

2
材料库
600

3
变压器房
10

4
发电机房
10

5
钢筋加工厂
200

6
砼拌和站
200

7
机械修配厂
150

8
蓄水池
10

9
空压机房
20

10
火工品房
50

11
木材加工厂
60

12
混凝土构件厂
150

合计

1480

施工场地需在原有地面上填筑土石方，然后铺30cm厚砂砾垫层，20cm厚砼面层。
火工品房：根据国家和地方上有关规定，各施工区设500kg级小型火工材料临时存放库。实施时，将严格按有关单位批准的地点进行布置和修建，并遵守国家有关安全规程的规定，布置砖房20m2，布置围墙面积50 m2，并有防雷设施。
1.4.7石料加工厂
本标段采用自建石料加工厂，共建3座。分别布置在乌石至湖村隧洞进口处弃渣场，湖村至荷步隧洞进口处弃渣场，湖村至荷步隧洞出口处弃渣场。
1.4.8弃渣场
本标段共设置5座弃渣场，分别布置在各隧洞进出口，详见下表：

序号
弃渣场名称
弃渣方量
位置
1
1#弃渣场
1.4万m³
乌石～湖村隧洞进口处左侧
2
2#弃渣场
1.4万m³
乌石～湖村隧洞出口处左侧
3
3#弃渣场
1.0万m³
湖村～荷步隧洞进口处左侧
4
4#弃渣场
2.2万m³
水头支洞口处
5
5#弃渣场
1.7万m³
湖村～荷步隧洞出口处右侧
1.4.9施工便道
施工便道布置详见下表：
施工便道情况
编 号
项目名称
新（扩）建
长度(m)
1
乌石～湖村隧洞进口施工区
新建
300
2
乌石～湖村隧洞出口、湖村管道施工区
新建
4100
3
湖村～荷步隧洞进口施工工区
新建
550
4
水头支洞施工工区
新建
600
5
湖村～荷步隧洞出口、荷步管道工区
新(扩)建
1800
1.4.10平面布置图
总平面布置图详见“施工总平面图”。

施工总平面图

可修改编辑
各施工区施工布置图详见下图：
（1）乌石隧洞口施工布置图

（2）湖村管道区施工布置图

（3）湖村隧洞口工区施工布置图

（4）水头支洞施工区布置图

（5）荷步隧洞施工区施工布置图

2、主要施工程序、方法
2.1总体施工区段划分
（1）乌石～湖村隧洞施工工区

（2）湖村管道施工工区

（3）湖村～荷步隧洞工区

（4）水头支洞工区

（5）荷步隧洞口施工区

2.2工期进度计划
（1）乌石-湖村隧洞进口工区工期安排
施工准备：2012年6月1日～2012年6月30日；
洞口工程：2012年7月1日～2012年7月20日；
洞身开挖：2012年7月21日～2013年4月30日；
钢板衬砌：2013年5月1日～2013年5月15日；
砼衬砌：2013年5月16日～2013年8月15日；
回填灌浆：2013年6月1日～2013年8月20日；
（2）乌石-湖村隧洞出口工区工期安排
施工准备：2012年6月1日～2012年6月30日；
洞口工程：2012年7月1日～2012年7月20日；
洞身开挖：2012年7月21日～2013年4月25日；
钢板衬砌：2013年4月26日～2013年5月10日；
砼衬砌：2013年5月11日～2013年8月10日；
回填灌浆：2013年6月1日～2013年8月15日；
（3）湖村管道工区工期安排
施工准备：2012年6月1日～2012年6月30日；
管道基础开挖施工：2012年8月1日～2013年5月31日；
管道安装施工：2012年9月1日～2013年6月30日；
土方回填施工：2012年11月1日～2013年7月31日；
附属结构施工：2013年2月1日～2013年8月31日；
（4）湖村-荷步隧洞进口工区工期安排
施工准备：2012年6月1日～2012年6月30日；
洞口工程：2012年7月1日～2012年7月20日；
洞身开挖：2012年7月21日～2013年2月20日；
钢板衬砌：2013年2月21日～2013年2月28日；
砼衬砌：2013年3月1日～2013年5月20日；
回填灌浆：2013年3月11日～2013年5月31日；
（5）水头支洞工区工期安排
施工准备：2012年6月1日～2012年6月30日；
支洞洞口施工：2012年7月1日～2012年7月15日；
支洞开挖及支护施工：2012年7月16日～2012年9月10日；
支洞与主洞交叉口施工：2012年9月11日～2013年9月20日；
支洞往上游施工：2012年10月1日～2013年9月10日；
支洞往下游施工：2012年9月21日～2013年10月10日；
（6）湖村-荷步隧洞出口工区工期安排
施工准备：2012年6月1日～2012年6月30日；
洞口工程：2012年7月1日～2012年7月20日；
洞身开挖：2012年7月21日～2013年6月30日；
钢板衬砌：2013年7月1日～2013年7月5日；
砼衬砌：2013年7月6日～2013年10月6日；
回填灌浆：2013年7月21日～2013年10月8日；
（7）荷步管道工区工期安排
施工准备：2012年6月1日～2012年6月30日；
管道基础开挖施工：2012年8月1日～2013年5月31日；
管道安装施工：2012年9月1日～2013年6月30日；
土方回填施
