计算机组成原理第九章课后部分答案.doc

9.2 控制单元的功能是什么？其输入受什么控制？
答：控制单元的主要功能是发出各种不同的控制信号。其输入受时钟信号、指令寄存器的操作码字段、标志和来自系统总线的控制信号的控制。

9.3 什么是指令周期、机器周期和时钟周期？三者有何关系？
答：CPU每取出并执行一条指令所需的全部时间叫指令周期；
机器周期是在同步控制的机器中，执行指令周期中一步相对完整的操作（指令步）所需时间，通常安排机器周期长度等于主存周期；
时钟周期是指计算机主时钟的周期时间，它是计算机运行时最基本的时序单位，对应完成一个微操作所需时间，通常时钟周期等于计算机主频的倒数。

9.4 能不能说机器的主频越快，机器的速度就越快，为什么？
解：不能说机器的主频越快，机器的速度就越快。因为机器的速度不仅与主频有关，还与数据通路结构、时序分配方案、ALU运算能力、指令功能强弱等多种因素有关，要看综合效果。

9.6 设某机主频为8MHz，每个机器周期平均含2个时钟周期，每条指令平均有4个机器周期，试问该机的平均指令执行速度为多少MIPS？若机器主频不变，但每个机器周期平均含4个时钟周期，每条指令平均有4个机器周期，则该机的平均指令执行速度又是多少MIPS？由此可得出什么结论？
解：先通过主频求出时钟周期，再求出机器周期和平均指令周期，最后通过平均指令周期的倒数求出平均指令执行速度。计算如下：
时钟周期=1/8MHz=0.125×10-6s.
机器周期=0.125×10-6s×2=0.25×10-6s
平均指令周期=0.25×10-6s×4=10-6s
平均指令执行速度=1/10-6s=1MIPS
当参数改变后：机器周期= 0.125×10-6s×4=0.5×10-6s
平均指令周期=0.5×10-6s×4=2×10-6s
平均指令执行速度=1/（2×10-6s） =0.5MIPS
结论：两个主频相同的机器，执行速度不一定一样。

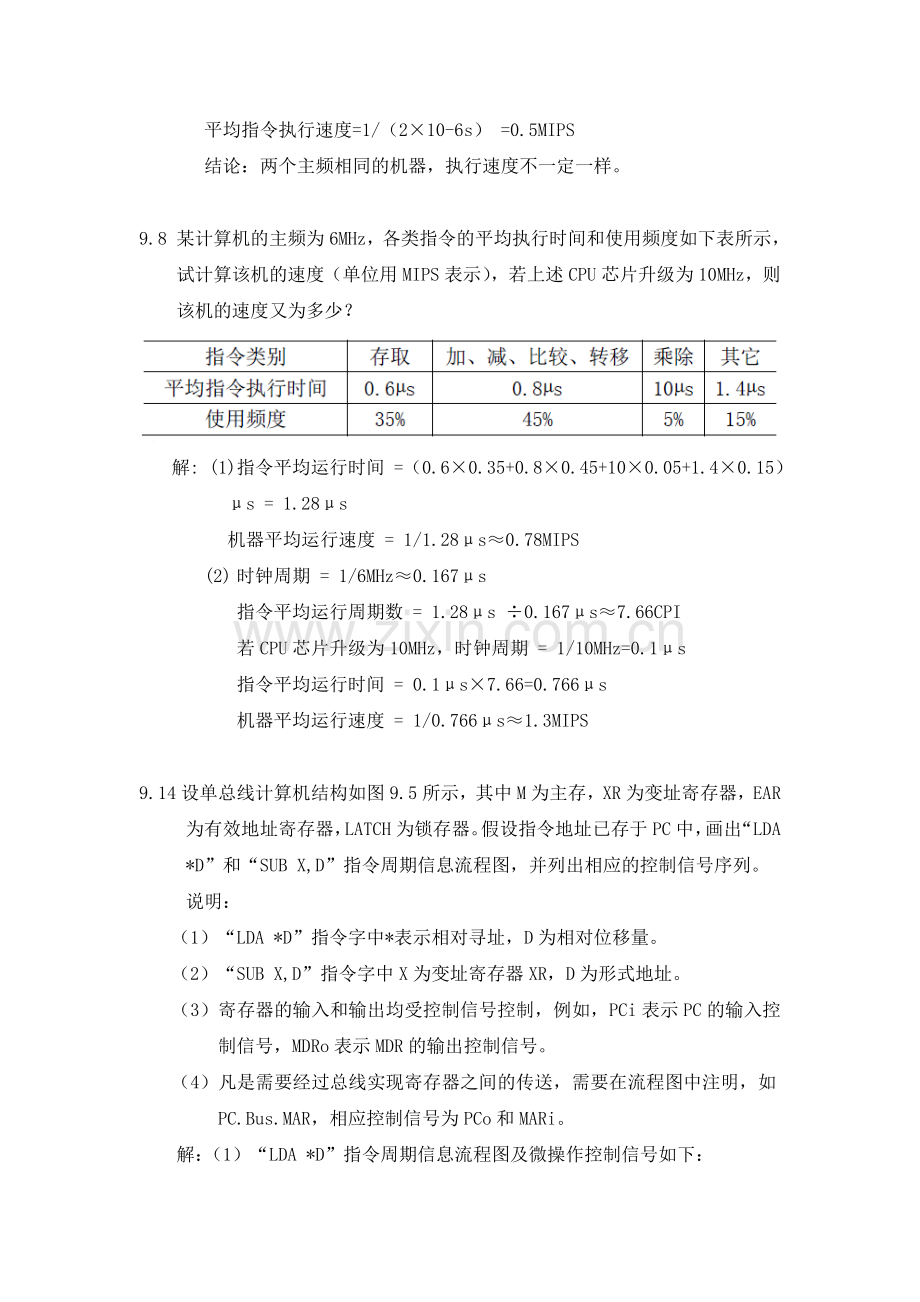

9.8 某计算机的主频为6MHz，各类指令的平均执行时间和使用频度如下表所示，试计算该机的速度（单位用MIPS表示），若上述CPU芯片升级为10MHz，则该机的速度又为多少？

解: (1)指令平均运行时间 =（0.6×0.35+0.8×0.45+10×0.05+1.4×0.15）μs = 1.28μs
机器平均运行速度 = 1/1.28μs≈0.78MIPS
(2) 时钟周期 = 1/6MHz≈0.167μs
指令平均运行周期数 = 1.28μs ÷0.167μs≈7.66CPI
若CPU芯片升级为10MHz，时钟周期 = 1/10MHz=0.1μs
指令平均运行时间 = 0.1μs×7.66=0.766μs
机器平均运行速度 = 1/0.766μs≈1.3MIPS

9.14设单总线计算机结构如图9.5所示，其中M为主存，XR为变址寄存器，EAR为有效地址寄存器，LATCH为锁存器。假设指令地址已存于PC中，画出“LDA *D”和“SUB X,D”指令周期信息流程图，并列出相应的控制信号序列。
说明：
（1）“LDA *D”指令字中*表示相对寻址，D为相对位移量。
（2）“SUB X,D”指令字中X为变址寄存器XR，D为形式地址。
（3）寄存器的输入和输出均受控制信号控制，例如，PCi表示PC的输入控制信号，MDRo表示MDR的输出控制信号。
（4）凡是需要经过总线实现寄存器之间的传送，需要在流程图中注明，如PC.Bus.MAR，相应控制信号为PCo和MARi。
解：（1）“LDA *D”指令周期信息流程图及微操作控制信号如下：

（2）“SUB X,D” 指令周期信息流程图及微操作控制信号如下：
