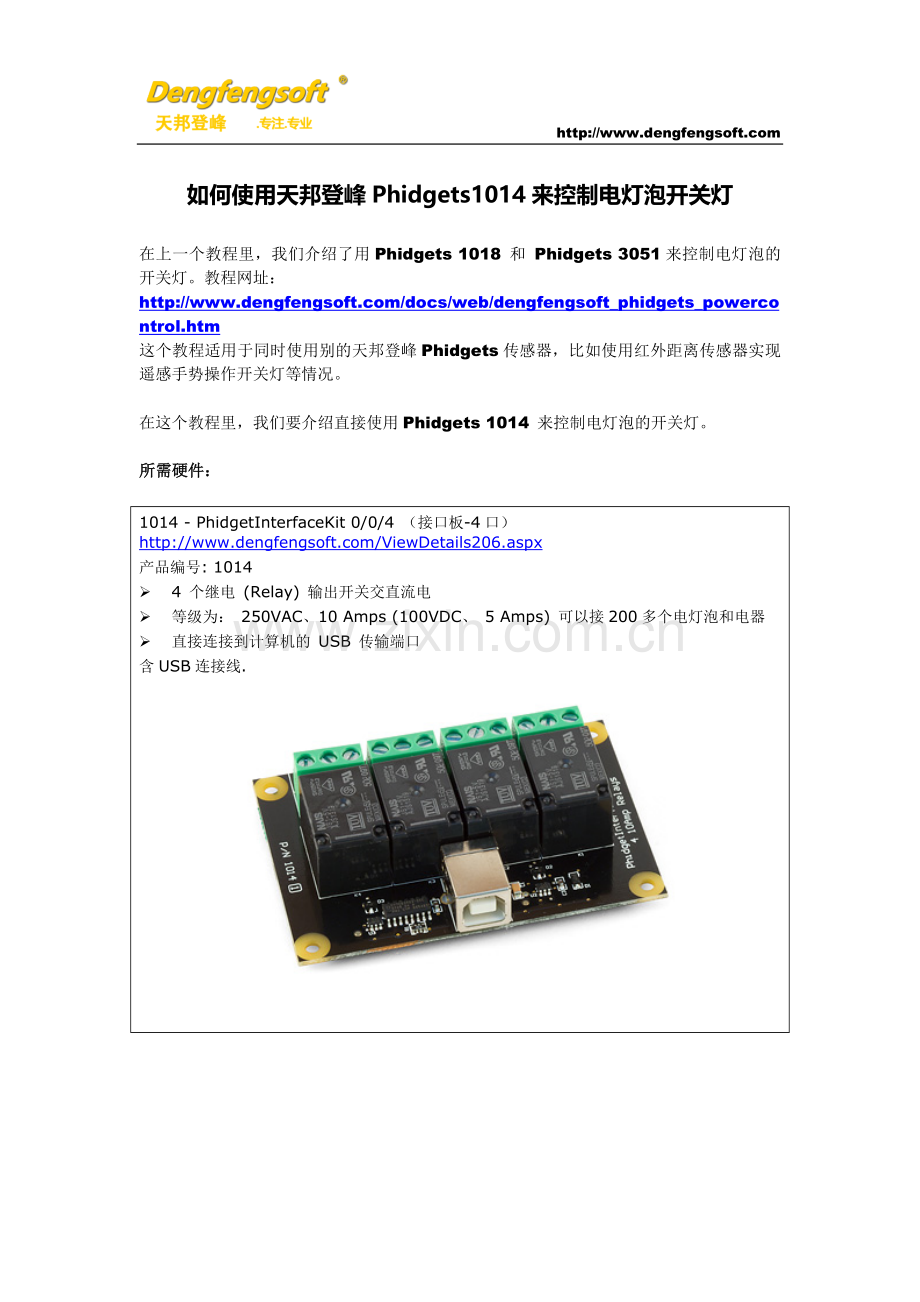

如何使用天邦登峰Phidgets1014来控制电灯泡开关灯

在上一个教程里，我们介绍了用Phidgets 1018 和 Phidgets 3051来控制电灯泡的开关灯。教程网址：

这个教程适用于同时使用别的天邦登峰Phidgets传感器，比如使用红外距离传感器实现遥感手势操作开关灯等情况。

在这个教程里，我们要介绍直接使用Phidgets 1014 来控制电灯泡的开关灯。

所需硬件：

1014 - PhidgetInterfaceKit 0/0/4 （接口板-4口）
产品编号: 1014
Ø 4 个继电 (Relay) 输出开关交直流电
Ø 等级为： 250VAC、10 Amps (100VDC、 5 Amps) 可以接200多个电灯泡和电器
Ø 直接连接到计算机的 USB 传输端口
含USB连接线.

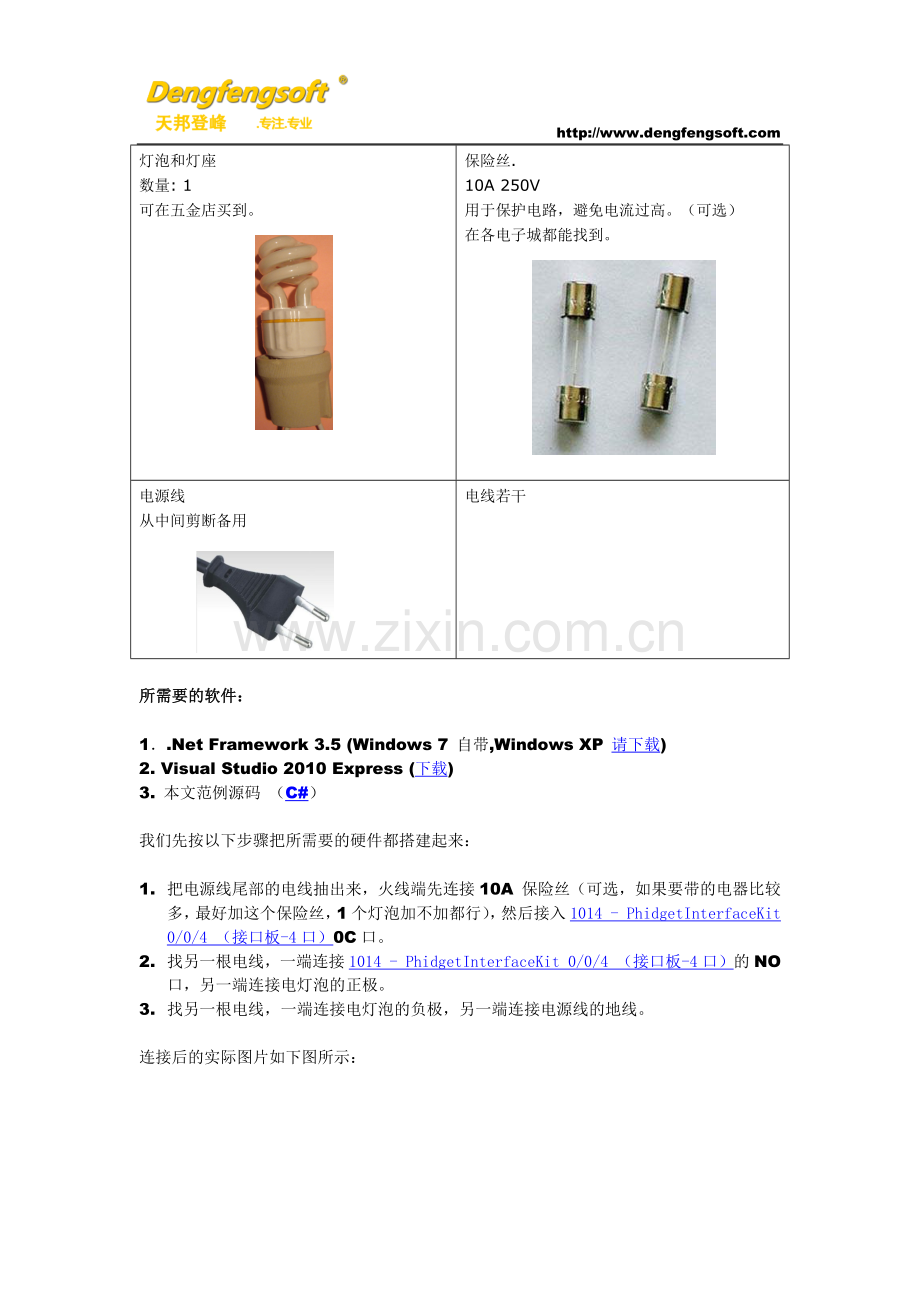

灯泡和灯座
数量: 1
可在五金店买到。

保险丝.
10A 250V
用于保护电路，避免电流过高。（可选）
在各电子城都能找到。

电源线
从中间剪断备用

电线若干

所需要的软件：

1．.Net Framework 3.5 (Windows 7 自带,Windows XP 请下载)
2. Visual Studio 2010 Express (下载)
3. 本文范例源码 （C#）

我们先按以下步骤把所需要的硬件都搭建起来：

1. 把电源线尾部的电线抽出来，火线端先连接10A 保险丝（可选，如果要带的电器比较多，最好加这个保险丝，1个灯泡加不加都行），然后接入1014 - PhidgetInterfaceKit 0/0/4 （接口板-4口）0C口。
2. 找另一根电线，一端连接1014 - PhidgetInterfaceKit 0/0/4 （接口板-4口）的NO口，另一端连接电灯泡的正极。
3. 找另一根电线，一端连接电灯泡的负极，另一端连接电源线的地线。

连接后的实际图片如下图所示：

硬件连接完毕！
首先我们安装Phidgets驱动程序 然后把1014 - PhidgetInterfaceKit 0/0/4 （接口板-4口）的USB线插入电脑的USB口。把电源线插入接线板插座中取电。

运行我们提供的范例程序：

上电后电灯泡是不亮的。
点击“开”或“关”就可以打开和关闭电灯泡了！

软件关键源码（以C#为例，更多编程语言范例，请参考：

分析如下：

private void iniPhidget()//初始化Phidget
{
try
{
//初始化InterfaceKit object
ifKit = new InterfaceKit();

//定义接口板基础事件
ifKit.Attach += new AttachEventHandler(ifKit_Attach);
ifKit.Detach += new DetachEventHandler(ifKit_Detach);
ifKit.Error += new ErrorEventHandler(ifKit_Error);

//定义接口板特殊事件
//接口板数据接收触发事件
ifKit.InputChange += new InputChangeEventHandler(ifKit_InputChange);
//接口板数据输出触发事件
ifKit.OutputChange += new OutputChangeEventHandler(ifKit_OutputChange);
//传感器数据变化事件
ifKit.SensorChange += new SensorChangeEventHandler(ifKit_SensorChange);

//Open打开连接
ifKit.open();

//等候接口板连接
ifKit.waitForAttachment();
}
catch (PhidgetException pe)
{
MessageBox.Show(pe.ToString());
}
}
void ifKit_SensorChange(object sender, SensorChangeEventArgs e)//传感器事件变化事件
{
//e.Index 传感器所插的插口编号 0-7
//e.Value 传感器的值
}
void ifKit_OutputChange(object sender, OutputChangeEventArgs e)//接口板输出事件
{
//e.Index 输出口编号
//e.Value 输出的值

}

void ifKit_InputChange(object sender, InputChangeEventArgs e)//接口板输入事件
{
//e.Index 输入口编号
//e.Value 输入的值
}

void ifKit_Error(object sender, ErrorEventArgs e)
{
//e.Description; 错误信息
}

void ifKit_Detach(object sender, DetachEventArgs e)
{
//连接状态提示
//1018-PhidgetInterfaceKit 8/8/8 接口板 "已和硬件成功断开连接！";
}

void ifKit_Attach(object sender, AttachEventArgs e)
{
//连接状态提示
//1018-PhidgetInterfaceKit 8/8/8 接口板 "已和硬件成功建立连接！";
}
// //1014 - PhidgetInterfaceKit 0/0/4 （接口板-4口）
private void checkBox1_CheckedChanged(object sender, EventArgs e)
{
if (this.checkBox1.Checked) //打勾=开
{
this.checkBox1.Text = "关灯";
ifKit.outputs[0] = true; //从0信号口输出1信号打开电源（本文仅有的关键代码）
this.pictureBox1.Image = Image.FromFile(AppDomain.CurrentDomain.BaseDirectory + "\\lights_On.png");
}
else//=关?
{
this.checkBox1.Text = "开灯";
ifKit.outputs[0] = false; //从0信号口输出0信号打开电源（本文仅有的关键代码）
this.pictureBox1.Image = Image.FromFile(AppDomain.CurrentDomain.BaseDirectory + "\\lights_Off.png");

}
}

private void frmMain_FormClosing(object sender, FormClosingEventArgs e)//窗体退出前注销所有事件
{
ifKit.Attach -= new AttachEventHandler(ifKit_Attach);
ifKit.Detach -= new DetachEventHandler(ifKit_Detach);
ifKit.InputChange -= new InputChangeEventHandler(ifKit_InputChange);
ifKit.OutputChange -= new OutputChangeEventHandler(ifKit_OutputChange);
ifKit.SensorChange -= new SensorChangeEventHandler(ifKit_SensorChange);
ifKit.Error -= new ErrorEventHandler(ifKit_Error);

//run any events in the message queue - otherwise close will hang if there are any outstanding events
Application.DoEvents();

ifKit.close();
}

我们看到，实际起作用的仅仅用了两行代码：
ifKit.outputs[0] = true;//开灯
ifKit.outputs[0] = false;//关灯
