体育场音响扩声系统解决方案
专 业 弱 电 系 统

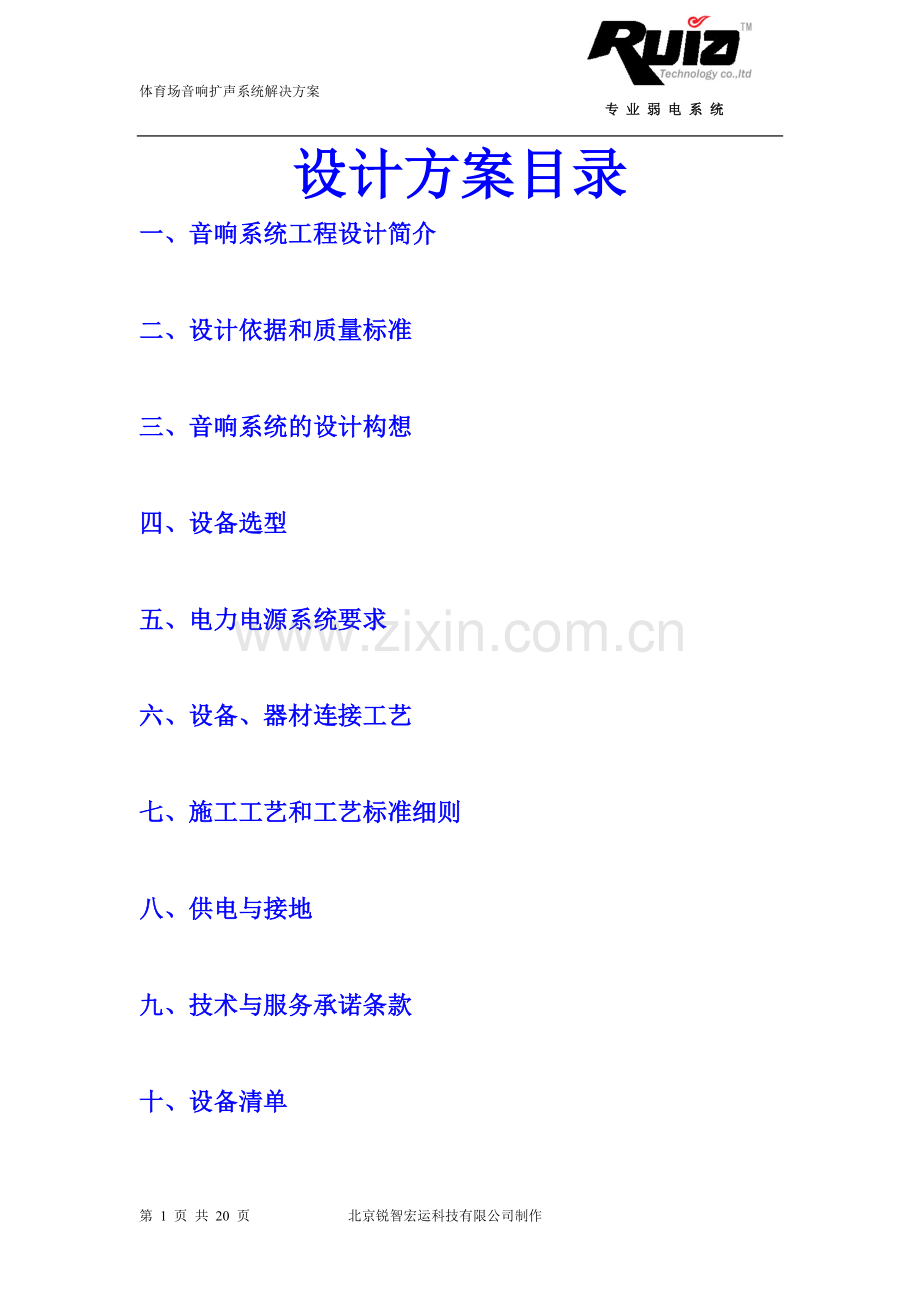

设计方案目录
一、音响系统工程设计简介

二、设计依据和质量标准

三、音响系统的设计构想

四、设备选型

五、电力电源系统要求

六、设备、器材连接工艺

七、施工工艺和工艺标准细则

八、供电与接地

九、技术与服务承诺条款

十、设备清单

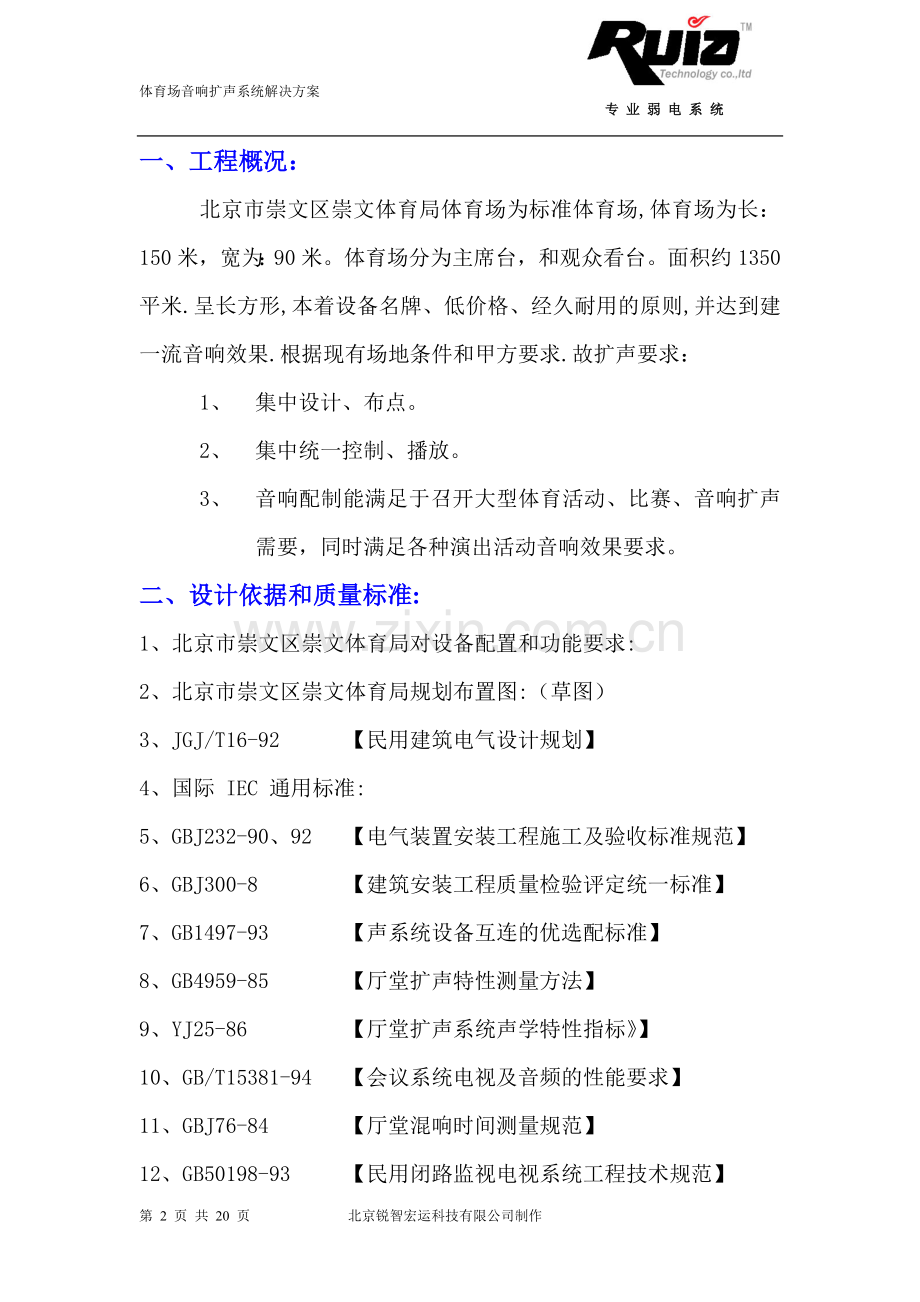

一、工程概况：
北京市崇文区崇文体育局体育场为标准体育场,体育场为长：150米，宽为：90米。体育场分为主席台，和观众看台。面积约1350平米.呈长方形,本着设备名牌、低价格、经久耐用的原则,并达到建一流音响效果.根据现有场地条件和甲方要求.故扩声要求：
1、 集中设计、布点。
2、 集中统一控制、播放。
3、 音响配制能满足于召开大型体育活动、比赛、音响扩声需要，同时满足各种演出活动音响效果要求。
二、设计依据和质量标准:
1、北京市崇文区崇文体育局对设备配置和功能要求:
2、北京市崇文区崇文体育局规划布置图:（草图）
3、JGJ/T16-92 【民用建筑电气设计规划】
4、国际 IEC 通用标准:
5、GBJ232-90、92 【电气装置安装工程施工及验收标准规范】
6、GBJ300-8 【建筑安装工程质量检验评定统一标准】
7、GB1497-93 【声系统设备互连的优选配标准】
8、GB4959-85 【厅堂扩声特性测量方法】
9、YJ25-86 【厅堂扩声系统声学特性指标》】
10、GB/T15381-94 【会议系统电视及音频的性能要求】
11、GBJ76-84 【厅堂混响时间测量规范】
12、GB50198-93 【民用闭路监视电视系统工程技术规范】
13、GB3785-83 【声级计电、声性能及测量方法】
14、GB50311-2000 【建筑与建筑群综合布线工程设计规范】
15、GB50168-92 【电气装置安装工程电缆线路施工及验收规范】
16、GB6278-86 【模拟节目信号】
17、SJZ112-86 【电声系统设备互联的优选电气配接值】
三、音响系统的设计构想:
☆保证场地有较高的语言清晰度和长时间提供足够的声压.
☆声音涵盖范围大,声音与频响覆盖比较均匀,
☆满足各种体育活动与比赛的音响效果
☆满足体育场扩声效果
1、建声条件的设定:
音箱的外型和安装位置能满足场地的使用要求,
2、扩声系统的基本要求:
扩声系统的性能指标取决于声场的用途和电声设备的质量,扩声系统的技术指标:
1) 空场稳态最大声压对语言扩声系统约在 98-110db,对音乐扩声约在 100-112 分贝.
2) 信噪比:在最小声压的位置上信噪比应≤ 20db
3) 最大供声距离:一般临界距离位置上 RC 的 3 倍
4) 传声增益,一般要求-8 db — 12db
5) 传声频率响应: 125 — 4000Hz允差 6db — 8db,100 — 8000Hz允差 10 db — 12db
3、扩声系统的特性要求:
对于扩声系统的技术指标规范，目前我国建设部颁布了 <民用建筑设计规划> JGJ/T16-92 的技术指标,该标准给出了音乐扩声系统语言和音乐兼用的扩声系统以及语言扩声系统的声学特性分类等级指标:一共分为四级:音乐扩声一级，音乐扩声二级 (相当于语言和音乐兼用扩声一级) ，语言扩声一级 (相当于语言和音乐兼用扩声二级) 语言和音乐扩声二级，对于会议厅，报告厅等专用会议场所，应按语言扩声一级标准设计最后的语言扩声二级相当于语言和音乐兼用扩声三级,可适用于量大面广的基层单位的扩声场所的设计标准. 崇文区崇文体育局音响系统应以音乐扩声一级作为扩声系统设计标准.
四、主要设备选型：
1、主控调音台——(YAMAHA 32/8)用于音响系统所有声音播放音源、话筒信号、来自主席台的音频信号等进行混合处理后，归类输出到数字控制系统至功放及扬声器系统、广播电视转播输出、公共广播系统等信号的控制输出。我们在系统的控制部分采用国际演艺界著名YAMAHA 32/8的调音台。该调音台设计科学合理，专业性强，具备完善的信号混合处理能力。
技术参数：
单声道输入(话筒/线路): 32
增益,150欧姆 失真@IKHz < 0,009%
插入点:单声道输入,编组,主输出.
直接输出(输入回路输出):32
EQ频点(单声道):3 中段扫频
高通滤波器: 单声道输入
辅助送出: 3+Lexicon
返回: 4个立体声
幻像供电: 48v
主输出噪声: <-80dBu
EIN等效输入噪声: -129dBu
编组: 2
通道推子衰减: >90dB
话筒输入阻抗: 2kΩ
线路输入阻抗: 10kΩ
输出阻抗: 75Ω
2、压限器:现代音乐和话音重现中没有压限器是不可想象的.由于当代技术的高标准和对音质的最高要求.必须将每个信号进行最佳控制,使其清晰和有力地再现.为了达到这个目的,必须使用专业的设备—dbx-266压限器
技术特点:
●基准级的互作用2通道压缩器/限幅器/扩展器/门电路
●IKA(互作用拐点适配)压缩器
●全自动或手动控制启动和释放时间
●具有可控比率的IRC电路能获得<无声的>扩展/选通
●IGC(互作用增益控制)真立体声工作
●输入/输出电平和增益衰减用精密12段LED发光二极管显示
●工作电平可在+4dBu至-10dBv之间切换
●伺服平衡输入和输出
●XLR和塞孔接插器
●继电器控制硬旁路功能
●按ISO 9000认证管理体系制造
3、均衡器--dbx系列能够满足大部分扩声工程的需要,它具备简单而直观的控制.dbx1231是双通道,31段1/3倍频程的均衡器.各频段的中心频率均符合ISO国际认可的规格,+/-12dB输入增益调整范围,以及可切换的40H/18dB倍频程低通滤波器.其它各种特性还包括45mm推子:
技术指标:
输入
接口: 1/4寸TRS,XLR插座,以及条状接线端子
类型: 电平衡/非平衡,带射频滤波
阻抗: 平衡为40KΩ,非平衡为20KΩ
最大输入电入:>+21dBu,平衡或非平衡
共模拟制比:>40dB,典型值>55dB,1KHz
输出
接口:1/4寸TRS,XLR插座,以及条状接线端子
类型: 电平衡/非平衡,带射频滤波
阻抗: 平衡为200Ω,非平衡为100Ω
最大输入电入:>+21dBu,平衡或非平衡
共模拟制比:>18dBu, 平衡或非平衡
系统性能
频带宽度:20Hz-20KHz, +0.5dB/-1dB
频率响应:<10kHz->50kHz,+0.5dB/-3dB
动态范围:109dB 115dB
信噪比: 90dB 97dB
总谐波失真:<0.005%
通道间串音:<-80dB,20Hz-20kHz
功能开关
均衡旁路:将信号通路中的图示均衡部分旁路掉
低频切换:启动40Hz 18dB/oct贝塞尔高通滤波器
范围: 选择+/-6dB或-15dB的推子提升/衰减范围
指示灯
输出电平:4-LED条状图示指示灯(绿,绿,黄,红)分别对应10,0,+10和+18dBu
均衡旁路:一个LED:红色
低频切换: 一个LED:红色+/-15dB
消波指示:一个LED:红色 +/-6dB一个LED:黄色+/-6dB
电源
工作电压:230VAC 50Hz
功率消耗:24W
电源接口:IEC插头
4、YAMAHA-SPX5000 效果器此款效果器集结了超过20年制造高品质混响效果器的经验,加进了很多更新的功能,成为多次获奖的ULTIMATE SOUND MACHINE-最先进的声音机器.
特点:
一台双处理器设计的效果器,2个处理器更加可以100%的独立使用.
拥有超过20种不同的效果库.
24比特数模/模数转换以及其24比特内部处理,数字输出可由不得4比特,改为8,16 或明或暗20比特,拥有更多的弹性去创造绝佳效果.数字输入/输出接口(SPDIF)RCA接头同轴式,接口为24比特
电子平衡接口--6.3mm接口是为专业用户提高一个廉价而又方便的连接口机器会自动就输入来分类,自动调整到适当的电平.
每个处理器可提供长达5秒的延时.
有100个厂家预设,共提供超过20种效果库供选择,更与100个用户自编预设程序.
5、dbx223电子分频器
技术指标
立体声:低音/高音100Hz-10KHz两声道
单声道:低音/中音100Hz-10KHz两声道
中音/高音100Hz-10KHz两声道
InputImpedance:20kΩunbaianced,40kΩBalanced
MaximumlnputLevel:+21dBm
Outputlmpedance:102Ω
电源:220VAC 50HZ 18W
6、功放机PE-3600A、PE3500A、PE3350A系列专业功放是PE功放机中最令人咋舌的旗舰级功放,特别针对大型舞台演出,大运动场馆扩声的需要, PE功放进行了特殊的专门的设计有极准确的声音解晰力,强劲的输出,气势恢宏,是制造现场热烈气氛的有力保障;雄厚的功率储备,排山倒海,震撼人心.特别适合对音质要求极高的场合.成熟技术的电路设计.
特性
信号输入:为平衡或非平衡方式
输出阻抗:8 ,4 欧
备有立体声和单声道(桥接)转换开关
配有接机壳地线与绝缘机壳地线转换开关
具备充足的储备功率
完善的保护系统包括:短路保护,温度过高保护开机延时的扬声器保护以防止<直流>进入扬声器的保护
采用标准的音箱接线柱及SPEAKON音箱卡侬插座输出
技术指标
频率范围:+0,-0.5dB 20Hz-20KHz
总谐波失真:<0.05%每路在额定8欧姆负载.
输出频率:1KHz
信噪比:>110dB
输入阻抗:40KΩ平衡25kΩ非平衡
电压增益:37dB
输出阻抗:8欧姆, 4欧姆,2欧姆.
7、主音箱采用YD122号筒全频扬声器 75寸高音驱动器配合优质箱体组合而成,高音驱动器采用钛膜高音加恒指向性号筒组合具有辐射距离远,灵敏度高,范围大等特点.它与超大型低音音箱组成扬声器系统,成为万人以上体育场,公共广场集中供声的理想产品在300米处声压级大于90dB
技术指标
频率范围: 46Hz--18kHz
灵敏度级: 107dB
阻抗: 4Ω
分频频率: 1600Hz
噪声功率: 400W
节目功率: 1000W
8、低音音箱采用美国YD120号筒低频扬声器是专为体育场扩声而配套设计的低音音箱.
技术指标
系统类型:独特6个12寸低音反射式
频率响应 30Hz-250Hz(±3dB)
功率/阻抗 500W,8Ω
灵敏度 103dB-spl,1w,1m
最大声输出 133dB-spl,1m(Avg)128dB-spl,1m(Peak)
外型尺寸 833(H)x630(W)x609(D)mm
重量 32Kg
9、补音音箱采用BOSE-802 111扬声器,该扬声器用全频扬声器组成,具有防水.防潮.防晒功能
技术指标
扬声器型号802 扬声器
频率响应 55Hz-16KHz(±3dB)
功率/阻抗 240W,8Ω
灵敏度 91dB-spl,1w,1m
最大声输出 114dB-spl,1m(Avg)116dB-spl,1m(Peak)
涵盖角度 水平120º/垂直100º
外型尺寸 586(H)x429(W)x312(D)mm
重量 15Kg
10、无线话筒SENNHEISER-135专业无线话筒系统,采用UHF TRUE DIVERSITY RECEIVER追踪定销选讯接收,双频道接收方式,接收距离远,不断音防风噪讯,自动跳频抗干扰追踪定销选讯系统有效锁定受话者每一个信号,保持清晰原音话音效果
技术指标
频率响应: 60-18000MHz
讯噪比: >110dB
失真度: < 0.5%
接收方式: True Diversity
频率范围: 200-260MHz
频率稳定度: 20PPM
接收灵敏度: 3mV 30dB
临道抑制: 80dB
镜像抑制: 70dB
音频输出: 1/4
天线接口: 2BNC
使用电源: AC 220V DC 12V-15V
尺寸: 380mmX370mmX70mm
重量: 3Kg
五、电力电源系统要求：
扩声系统交流电源的负荷应符合中华人民共和国行业标准《民用建筑电器设计规范》 JGJ/T16-92 中第 3 。1。1。1条所规定的二级负荷标准。
扩声系统电源应从变配电所内的低压配电屏（柜）供给二路独立电源，与扩声控制室配电箱（柜）内互投。配电箱（柜）对扩声用功放设备采用单相三线制（ L+N+ PE ）放射式供电。
3、扩声设备的电源应由不带可控硅调光负荷的照明变压器供电。当照明变压器带有可控硅调光设备时，应根据情况采取下列防干扰措施：
3.1可控硅调光设备自身具备抑制干扰波的输出措施，使干扰程度限制在扩声系统设备允许范围内。
3.2引至扩声控制室的供电电源干线不应穿越可控硅调光设备的辐射干涉区。
3.3引至调音台或前级控制台的电源应插接单相隔离变压器。
4、引至调音台或前级信号处理机柜、功放设备等交流电源的电压波动超过设备规定时，应加装自动稳压装置。
1、扩声控制室应设保护接地和工作接地，具体要求按中华人民共和国行业标准《民用建筑电器设计规范》 JGJ/T16-92 中第 21 。6。4条所规定的原则处理。具体要求如下：
2、 单独设置专用接地装置，接地电阻不应大于 4 欧姆。
3、 接至公共接地网时，接地电阻不应大于 1 欧姆。工作接地应构成系统一点接地。
六、 设备、器材连接工艺：
扩声系统的功率馈送应符合以下规定：
1.1采用定阻输出
1.2馈电采用聚氯乙烯多股铜芯导线穿管敷设。自功放输出端至最远扬声器（或扬声器系统）的导线衰耗不应大于 0.5 分贝（ 1000 赫兹）
2、扩声系统的功放单元应根据需要合理配置，符合以下规定：
2.1对前级分频控制的扩声系统，其分频功率输出馈送线路应分别单独分路配线，
2.2同一供声范围的不同分路扬声器（或扬声器材系统）不应接至同一功放单元，避免功放设备故障时造成大范围失声。或采用功放备份。
3、采用控硅调光设备的场所，扩声线路的敷设因采用下列防干扰措施：
3.1传声器线路采用四芯金属屏蔽绞线，对角线对并接穿钢管敷设。
3.2调音台（或前级控制台）的进出线路均采用四芯金属屏蔽绞线。
4、系统设备之间的连接按以下要求：
4.1所有设备连接均采用四芯金属屏蔽绞线，对角线对并接连接
4.2系统设备均使用平衡式信号传输，接插件端点焊接。
4.3所有信号连接线均按系统图流程要求编制编号，并做永久性标记。
七、施工工艺和工艺标准细则：
1、线路施工工艺及工艺标准
1.1线路敷设：所有线路的敷设均采用钢管（ pvc 管）穿管敷设。管线施工按照 GB50258-96 《电气装置安装工程 1kv及以下配线工程施工及验收规范》的要求进行。
1.2线材配用：所有信号连接均采用四芯金属屏蔽绞线，对角并接，以防止干扰。
1.3连接方式：所有的设备之间的信号连接均采用平衡式连接，端点采用焊接。
1.4敷设方式：
电缆的弯曲半径不大于电缆直径的 15 倍；
电源线宜与信号线、控制线分开敷设；
电缆长度应逐盘核对，并根据设计图上各段的长度来选配电缆。宜避免电缆的接续，当电缆接续时应采用专用接插件。
2控制室施工工艺及工艺标准
参照亿位元组50198-94
2.1机架安装
机架安装应符合设计要求,当有困难时可根据电缆地槽和接线盒位置做适当调整;
机架的底座应与地面固定;
机架应竖直安装,垂直偏差不大于0.1%
几个机架并排安装在一起，面板应在同一平面上并与基准线平行,前后偏差不大于 3 毫米.
对于相互有一定间隔而排成一列的设备,其面板前后偏差不得大于 5 毫米;
机架内的设备部件的安装，应在机架定位完毕并加固后进行,安装在机架内的设备应牢固、端正；
2.2控制台安装
控制台应安放竖直、台面水平；
附件完整、无损伤，锣丝紧固，台面整洁；
接插件和设备接触应可靠,安装应牢固;
2.3控制室内电缆敷设
采用地槽和墙槽时,电缆应从机架、控制台低部引入，将电缆顺着所盘方向理直，按电缆的排列次序放入槽内；拐弯处应符合电缆曲率半径要求；
电缆离开机架和控制台时，应在距起弯点 10 毫米处成捆空绑。根据电缆的数量应每隔 100~200 毫米空绑一次；
采用架槽时，架槽宜每隔一定距离留出线口。电缆由出线口从机架上方引入，在引入机架时，应成捆绑扎；
采用活动地板时，电缆在地板下灵活布放，并应顺直无扭绞；在引入机架和控制台时还应成捆绑扎；
在敷设的电缆两端应留适度余量，并标示永久性标记；
各种电缆及控制线插头的装设应符合生产厂家的要求。
3、音箱的安装
音箱的吊装须采用其生产厂家指定的，经过安全认证和保险的吊装组件；
音箱的安装应牢固、安全，其安装角度宜于调整；
音箱输入电缆与音箱的连接必须牢固可靠；
音箱输入电缆不可扭曲或绞合；
音箱电缆的选用必须满足音箱使用功率的容量要求；
各音箱电缆两端须标示永久性标记和相位标记；
八、供电与接地：
所有接地极的接地电阻应进行测量，经测量达不到设计要求时，应在接地极回填土中加入无腐蚀性长效降阻剂；仍达不到要求的，经设计单位同意，采取更换接地装置的措施。
控制室内接地母线的路由、规格应符合设计要求。施工时应符合下列规定：
接地母线表面应完整，无明显损伤和残余焊剂渣，铜带母线光滑无毛刺，绝缘线的绝缘层不得有老化龟裂现象；
接地母线应铺放在地槽或电缆走道中间，并固定在架槽的外侧，母线应平整，不得有歪斜、弯曲。母线与机架或机顶的连接应牢固端正；
系统的工程防雷接地安装，应严格按设计施工，接地安装应与土建施工同时进行。
九、技术与服务承诺条款：
1、系统设计保障承诺：
我们在设计体育场音响系统中，按照业主项目招标文件的要求，以及参照有关指标，采用集中供声音响系统
2、与建筑部门的配合承诺：
场地的结构和装修与场地的建筑声学特性有很大关系，而建筑声学特性将直接影响电声系统，建筑声学如处理的不好，会影响场地使用功能，在建立电声系统中会增加业主的重复投资。
因此，我们在对体育场音响系统进行深化设计时，会积极与建筑部门配合，在不影响场地整体风格的前提下，对场地的建筑声学设计提出一些技术性的建议，供建筑设计部门参考。
我们的目的是使建声系统和电声系统能达到最完美的配合，使在交付业主使用时达到最佳效果。
3、系统调试和自检承诺：
在工程施工后和设备安装完毕后，我们将进行整个系统调试，包括：
·系统设备测试
·系统管线和电缆回路测试
·系统设备连接
·系统设备参数设置
·电脑程序设置和调试
·系统开通
·系统指标测试（自检）
·系统试运行
·配合业主方技术检测和工程验收
·工程竣工投入使用
这些过程每项工作均有详细的记录和数据备份。系统自检结果和测试报告我们会提供给业主作为甲方技术检测的参考监督依据。
在音响系统设备安装调试过程中，我们会协同业主和工程监理以及使用人员共同参加，让业主方充分全面了解和熟悉音响系统的性能，在今后的正常运行过程中可以顺利的应付各种情况的发生。
音响系统的整体电声指标将参照招标文件中所规定的指标和具体要求进行验收。
音响系统的安装质量和施工工艺将参照国家有关标准规范验收。
我们会积极配合业主完成整个工程的竣工验收、技术测试过程中相关的协助工作。
4、 大型活动技术协助承诺
我们承诺，在崇文体育局音响系统保修期内和延伸服务期内, 崇文体育局音响系统有大型活动时，我们会派专业音响技术人员到达现场进行现场技术支持和协助，保证大型活动的顺利举行。
当崇文体育局音响系统出现问题时，我公司会派专业技术人员在最短时间内到达现场并处理解决。
5、售后服务承诺
售后服务是指音响系统完成全部安装和调试工作，达到使用要求，从交付业主使用之日起至系统合同规定的使用器限，以及延伸期的整个过程中，工程施工方向业主方必须按照合同中规定需要履行的职责和工作内容，具体规定如下：
提供全面系统的技术培训计划。
在音响系统正常运行过程中，我们会提供及时有效的技术响应和长期的备品配件供应。
定期配合操作人员对音频系统设备进行维护和保养，保持设备最佳的运行状态。
当系统出现问题的时候，我们将在最短的时间内到达现场处理。
如果有设备发生故障，我们将进行及时的维修，如果恰遇大型活动，我们将提供临时替换的设备直至修复为止。
当系统需要延伸和扩展时候，我们将提供系统的原始系统数据，配合扩展后的系统进行必要技术服务以及系统调整后的参数设定。
