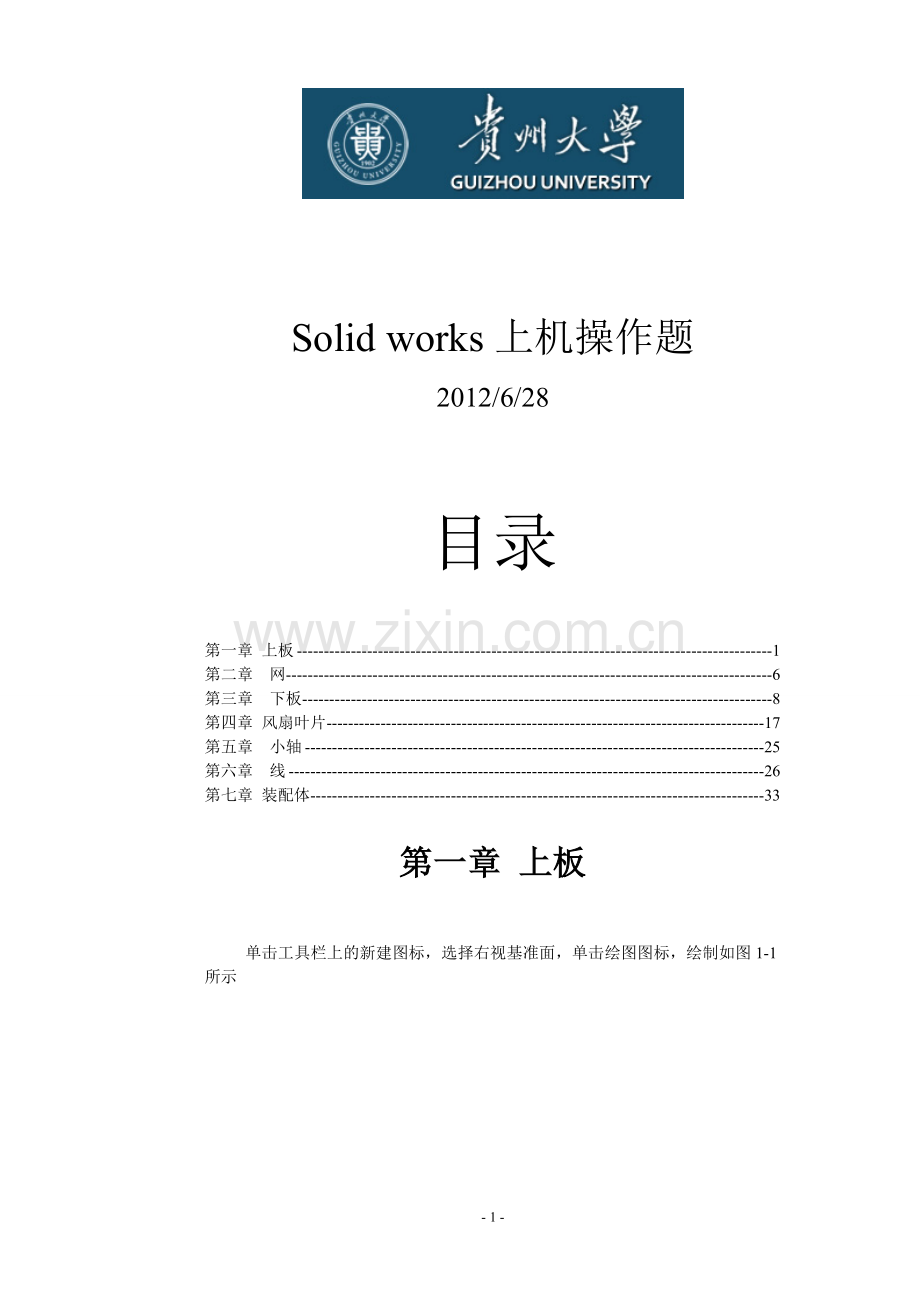

Solid works上机操作题
2012/6/28
目录
第一章 上板 1
第二章 网 6
第三章 下板 8
第四章 风扇叶片 17
第五章 小轴 25
第六章 线 26
第七章 装配体 33
第一章 上板

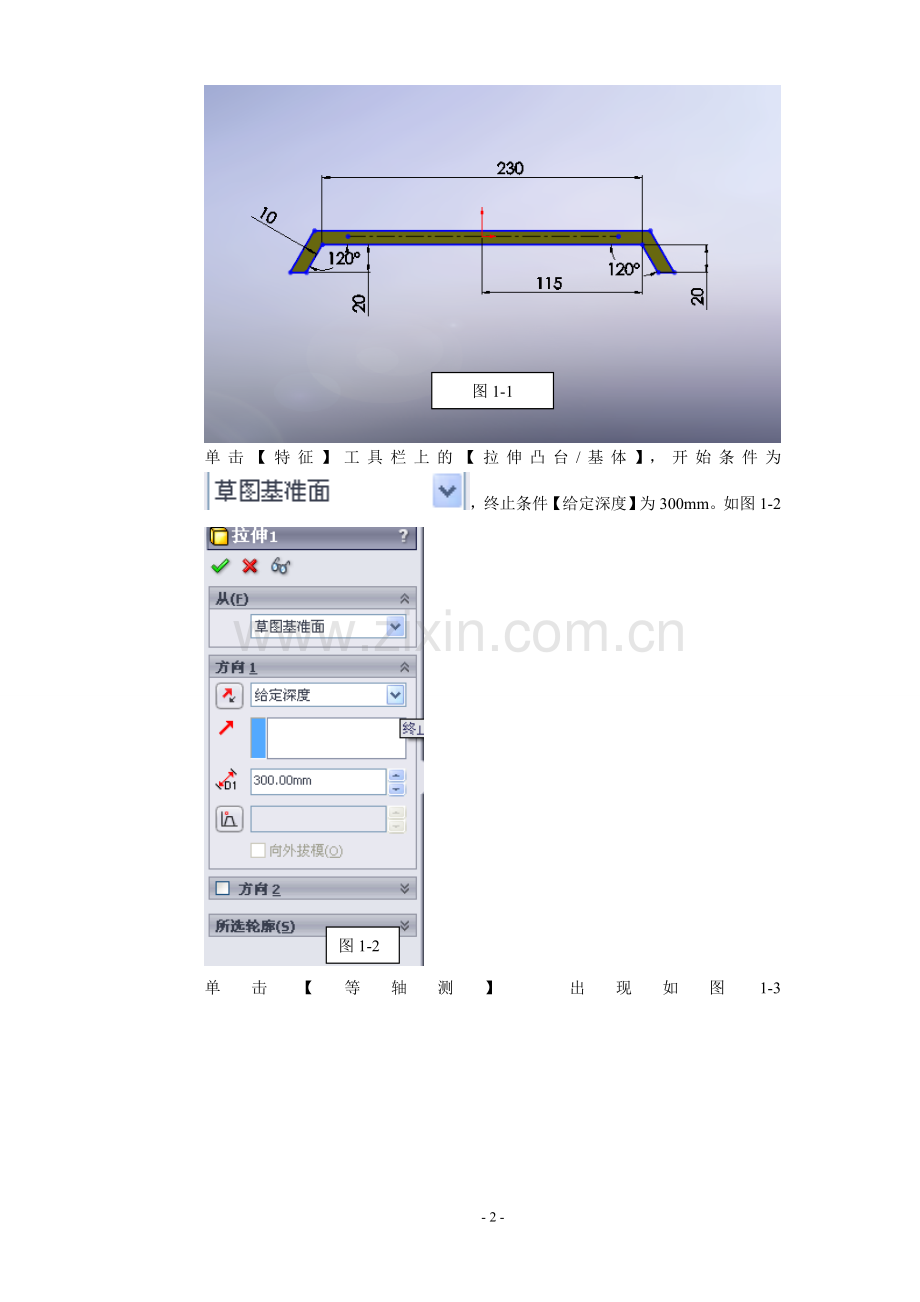

单击工具栏上的新建图标，选择右视基准面，单击绘图图标，绘制如图1-1所示
图1-1
单击【特征】工具栏上的【拉伸凸台/基体】，开始条件为 ，终止条件【给定深度】为300mm。如图1-2
图1-2
单击【等轴测】 出现如图1-3
图1-3
图1-4
单击上表面，点击【草图绘制】，绘制如图1-4所示。单击【特征】工具栏上的【拉伸切除】图标，开始条件为 【草图基准面】，如图1-5所示 。
图1-5
单击确定。产生如图1-6
图1-6
选择上表面，绘制如图1-7
图1-7
单击【特征】工具栏上的【拉伸切除】图标，开始条件为【草图基准面】，终止条件为【完全贯穿】，然后单击确定，如图1-8所示。
图1-8 出现如图1-9所示。
图1-9
保存零件，名称为上板。
第二章 网
单击工具栏上的新建，点击上视基准面，绘制如图2-1,，然后单击【钣金】工具栏上的【基体-法兰/薄片】图标，厚度为10mm，如图2-2所示，单击确定。
图2-1
图2-2
形成图2-3
图2-3
单击上表面，，单击绘制如图2-4，在原点处画直径为10mm的圆，然后进行【线性草图阵列】，确定后单击【特征】工具栏上的【拉伸切除】，终止条件为完全贯穿。最终出现如图2-5所示。
图2-4
图2-5
保存零件图，名称为网。
第三章 下板
单击 文件---新建，单击‘零件’确定，选择【上视基准面】进行草图绘制，如图3-1所示，单击【特征】工具栏上的【拉伸】图标进行拉伸，深度为40mm如图3-2所示。
图3-1
图3-2
单击确定。
产生如图3-3所示。单击【特征】工具栏上的【抽壳】，【移除面】上单击上表面，厚度为4mm，如图3-4。
图3-3
图3-4
选择抽壳后的上表面绘制一个直径为20mm的圆，然后单击【特征】工具栏上的【拉伸切除】，【终止条件】为完全贯穿，单击确定后继续绘制如图3-5所示。
单击【特征】工具栏上的【拉伸切除】，如图3-6所示。
图3-5
图3-6
单击【特征】工具栏上的【圆周阵列】，首先单击工具栏上的【视图】/【临时轴】，零件图将会出现一些该有的轴。圆周阵列的参数和要阵列的特征等，如图3-7所示。
图3-7
单击板的背面，然后绘制一个圆，具体尺寸如图3-8所示。
图3-9
退出草图，单击圆所在的表面，点击【特征】工具栏上的【参考几何体】/【基准面】如图3-10所示，
图3-10
等距距离为10mm，如图3-11所示，单击确定。
图3-11
单击基准面1绘制一个圆，如图3-12所示。
图3-12
退出草图后，单击【特征】工具栏上的【放样凸台/基体】,在【轮廓】里面选择草图5和草图6，如图所示，单击确定，如图3-14所示。
图3-13
图3-14
对放样进行线性阵列，【阵列方向】选择边线1，距离为202mm，实例数为2，【要阵列的特征】选择放样1，单击确定。再单击【特征】工具栏上的【线性阵列】进行阵列，，在【阵列方向】选择边线1，距离为172mm，【要阵列的特征】为阵列线性2 如图3-15、3-16、3-17、3-18所示。
图3-15
图3-16
图3-17
单击确定。
图3-18
最终如图3-19所示。保存零件图，名称为下底板。
图3-19
第四章 风扇叶片
单击文件—新建—零件。单击【前视基准面】，点击草图绘制，画圆，直径为20mm，然后点击【曲线】---螺旋线/涡状线，【定义方式】为高度和圈数，在参数处的高度为30mm，圈数为0.8，起始角度为0.00deg，如图4-1所示。单击确定，完成操作，如图4-2所示。
图4-1
单击前世基准面，进入草图绘制状态，在前世基准面上画一个圆，如图4-2所示
图4-2
然后单击【曲线】--螺旋线/涡状线，【定义方式】为高度和圈数，在参数处的高度为30mm，圈数为0.8，起始角度为0.00deg，如图4-3所示，
图4-3
在工具栏上的空白处右击，选择【曲面】，单击【曲面放样】，如图4-4、4-5所示，单击确定，完成操作。（如图4-6所示）
图4-4
图4-5
图4-6
单击工具栏上的【插入】/【凸台/基体】/【加厚】，如图4-7所示，单击
确定，完成操作。最终如图4-8所示。
图4-7
图4-8
单击【前世基准面】，进入草图绘制，如图4-9所示，单击
图4-9
右视
图4-10
图4-11
单击确定，完成操作。最终如图4-12所示
图4-12
单击【前世基准面】，进入草图绘制，画一个直径为22mm的圆，单击【特征】工具栏上的【拉伸切除】
图4-13
单击确定，完成操作。
单击【上视基准面】，进入草图绘制，画一个四边形，尺寸如图4-14所示。单击【特征】工具栏上的【拉伸切除】，单击确定，完成操作，如图4-15所示。
图4-14
图4-15
单击【特征】工具栏上的【圆周阵列】图标，出现如图4-16所示，单击确定，完成操作。
图4-16
单击拉伸2的端面，进入草图绘制，单击【特征】工具栏上的【拉伸切除】，单击确定，完成操作，如图如图4-17所示。然后保存零件图，名称为风扇叶片。
如图4-17
第五章 小轴
单击文件---新建，进行新建零件图，点击【前世基准面】，进入草图绘制，如图5-1所示。单击确定，完成操作。
图5-1
单击【特征】工具栏上的【倒角】对一个端面进行倒角，如图5-2所示，单击确定，完成操作，保存名称为轴。
图5-2
第六章 线
单击文件—新建—零件图，点击【前视基准面】，进入 草图绘制，单击【特征】工具栏上的【拉伸凸台/基体】，点击确定，完成操作，如图6-1所示。
点击一个端面，进入草图绘制，绘制一个矩形，然后单击【特征】工具栏上的【拉伸凸台/基体】，点击确定，完成操作，如图6-2所示。
图6-2
单击拉伸好的小矩形的一个表面，进入草图绘制，绘制一个矩形，然后进行【线性阵列】，结果如图6-3所示，确定后单击【特征】单击【特征】工具栏上的【拉伸切除】进行切除实体，点击确定后，结果如图6-4所示。
图6-4
对另一端进行倒角，如图6-5所示，
图6-5
单击同一断面，进入草图绘制，绘制一个矩形，尺寸等如图6-6所示，单击确定后完成操作。
图6-6
接着单击拉伸的实体进入草图绘制，如图6-7所示。单击
图6-7
单击【特征】工具栏上的【拉伸切除】，点击确定，完成操作，接着对拉伸切除的实体作【镜向实体】后对最上端作【圆角】特征，如图6-7所示。
图6-7
单击上端面，画一个圆如图6-8所示，推出草图，单击【上视基准面】绘制如图6-9所示的样条曲线。
图6-8
图6-9
单击上表面，建立基准面1，在基准面1上绘制一个圆，退出草图后进行放样特征，如图6-10所示，
图6-10
在放样的曲线的上端继续绘一个直径为1mm的圆，进行拉伸后如图6-11所示。
图6-11
在拉伸完毕的实体上绘制一个矩形，接着进行放样特征，如图6-12所示。
图6-12
在放样完毕的实体上进行绘制，如图6-13所示，接着进行实体拉伸，
图6-13
如图6-14所示。保存零件图，名称为线。
图6-14
第七章 装配体
单击文件—新建----装配体，窗口如图7-1所示，打开需要装配的零件图，继续插入零部件，如图7-2所示。
图7-1
图7-2
A 将小轴和风扇叶片配合，B，将叶片和下底板配合，Ｃ，将下底板和上板配合，
Ｄ，将上板和网配合，E，将下底板和线配合，最终结果如图7-3所示。
图7-3
单击爆炸视图，如图7-4所示
图7-4
