SLA7062M-T1V1单轴步进电机驱动器使用说明.doc

斯达普司 SLA7062-T1V1 3A步进电机驱动器使用说明

SLA7062M-T1V1
3A单轴步进电机驱动器
使用说明

斯达普司出品

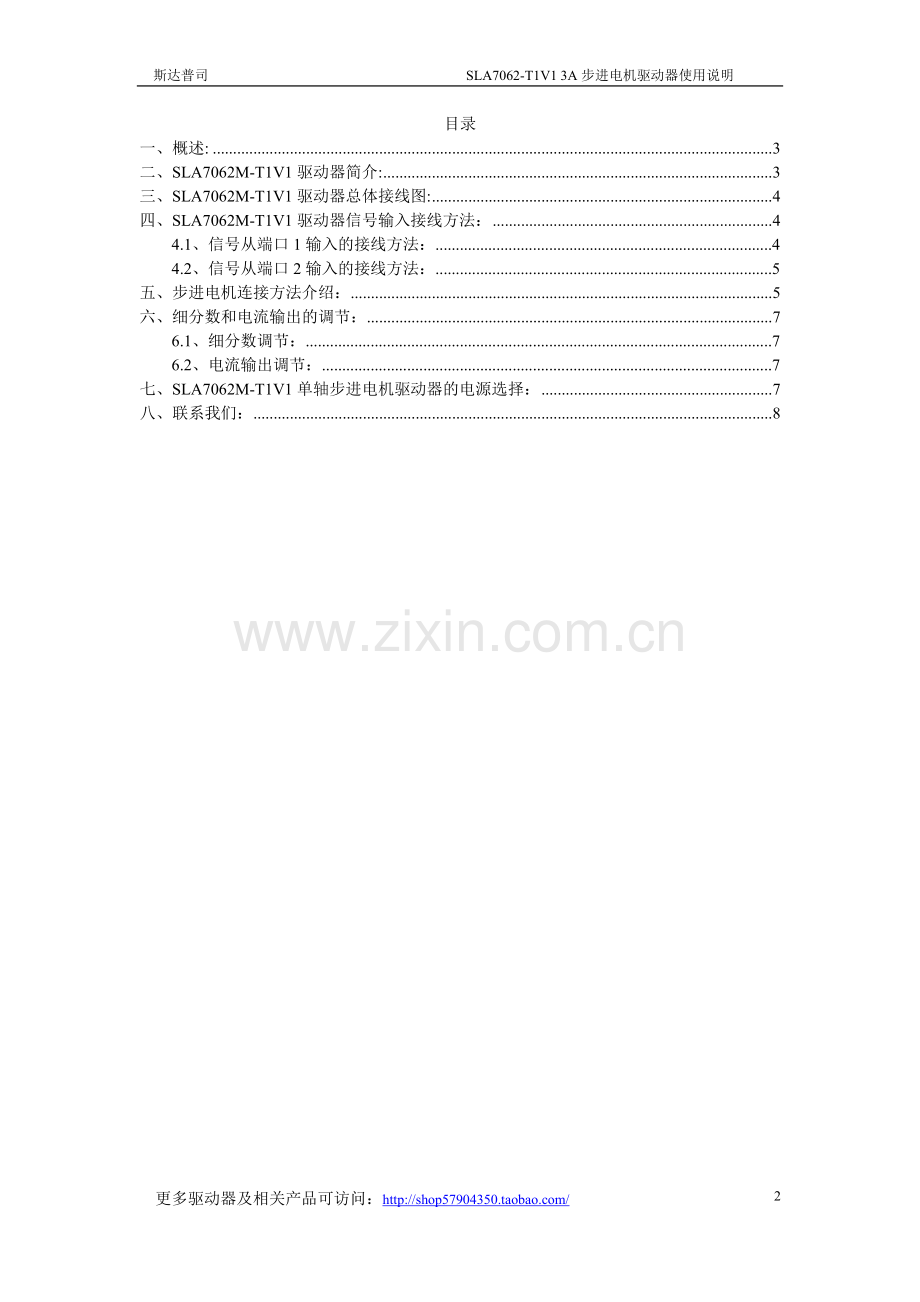

目录
一、概述: 3
二、SLA7062M-T1V1驱动器简介: 3
三、SLA7062M-T1V1驱动器总体接线图: 4
四、SLA7062M-T1V1驱动器信号输入接线方法： 4
4.1、信号从端口1输入的接线方法： 4
4.2、信号从端口2输入的接线方法： 5
五、步进电机连接方法介绍： 5
六、细分数和电流输出的调节： 7
6.1、细分数调节： 7
6.2、电流输出调节： 7
七、SLA7062M-T1V1单轴步进电机驱动器的电源选择： 7
八、联系我们： 8

一、概述:
电脑雕刻机是新一代集雕刻、铣削加工为一体的多功能雕刻机床。该机床主要适用于加工各种图案丰富多彩的模具如：压花板、鞋底模、钮扣模、拉链模、图案文字印模和烫金模、仪器模具、玻璃模具等。也适用于广告业如：司牌、标牌、建筑模型、徽章、证章、铭板、展板、会标、门牌、指示牌、工艺装璜、家具装饰等。还可以用于人像、风景、书法刻字、印章等艺术类平面雕刻、阴文、阳文轮廓、浮雕制作。
本公司生产的SLA7062M-T1V1单轴步进电机驱动器，采用高性能专用微步距控制芯片SLA7062M,开放式微电脑可根据用户要求把控制功能设计到驱动器中,组成最小控制系统。该驱动器适合驱动中小型的任何两相或四相混合式步进电机。并具有电流0.6A~3A 无级可调功能，支持MACH2、MACH3系列软件，支持KCAM4系列软件，广泛应用与模具加工、平面雕刻等应用领域。由于采用新型的双极性恒流斩波技术，使电机运行精度高, 振动小, 噪声低,运行平稳，安全方便，是广大DIY爱好者和雕刻机厂家的首选产品。
二、SLA7062M-T1V1驱动器简介:
本公司推出的SLA7062M-T1V1是本公司积累多年驱动器设计经验设计而成的单轴雕刻机驱动器。主要特点出上面SLA7062自身有点外，特点如下：
1、 一路0.6A-3A无级可调电流输出可驱动两相四相六线电机；
2、采用RC+7414自动半流有效地使电机停止的时候电流降为最低；
3、带光电隔离及DCDC电源隔离，充分保护你的电脑；
4、支持四种细分选择——1、1/2、1/4、1/16；
5、带光电隔离及DCDC电源隔离，能充分保护你的电脑；
6、带风扇接口方便您添加风扇；
三、SLA7062M-T1V1驱动器总体接线图:

四、SLA7062M-T1V1驱动器信号输入接线方法：
4.1、信号从端口1输入的接线方法：

4.2、信号从端口2输入的接线方法：

五、步进电机连接方法介绍：

六线电机接线图

把电机的A、公共端、-A、；B、公共端、B-分别和电机接口的A+、公共端、A-；B+、公共端、B-连接即可。
六、细分数和电流输出的调节：
6.1、细分数调节：
SLA7062M-T1V1 单轴驱动器支持四种细分选择——1、1/2、1/4、1/16，通过对驱动板上的拨码开关进行调节，拨码开关位置和细分数对应关系见下表。

拨码M1
拨码M2
细分模式
ON
OFF
1/16
OFF
OFF
1/4
OFF
ON
1/2
ON
ON
1

6.2、电流输出调节：
通过调节驱动器面板上的蓝色电位器，可以对输出电流进行调节，顺时针转动输出电流加大，逆时针转动电流减小，可调节范围为：0.6A~3A。

七、SLA7062M-T1V1单轴步进电机驱动器的电源选择：
1 供电电压的选定：
一般来说, 供电电压越高, 电机高速时力矩越大, 越能避免高速时掉步。但另一方面,电压太高可能损坏驱动器, 而且在高电压下工作时, 低速运动振动较大，TB6560 单轴驱动器，建议选择24V的电压。
2输出电流的设定值:
对于同一电机, 电流设定值越大时,电机输出力矩越大, 但电流大时电机和驱动器的发热也比较严重。所以一般情况是把电流设成供电机长期工作时出现温热但不过热时的数值。
注 意: 电流设定后请运转电机15-30分钟, 如电机温升太高，则应降低电流设定值。如降低电流值后，电机输出力矩不够则请改善散热条件，保证电机及驱动器均不烫手为宜。
八、联系我们：
非常感谢你使用本产品，如果你在使用过程中有什么意见建议或者是想了解本公司更多步进电机驱动器的详细资料，请登录我们淘宝店：

8
更多驱动器及相关产品可访问：
