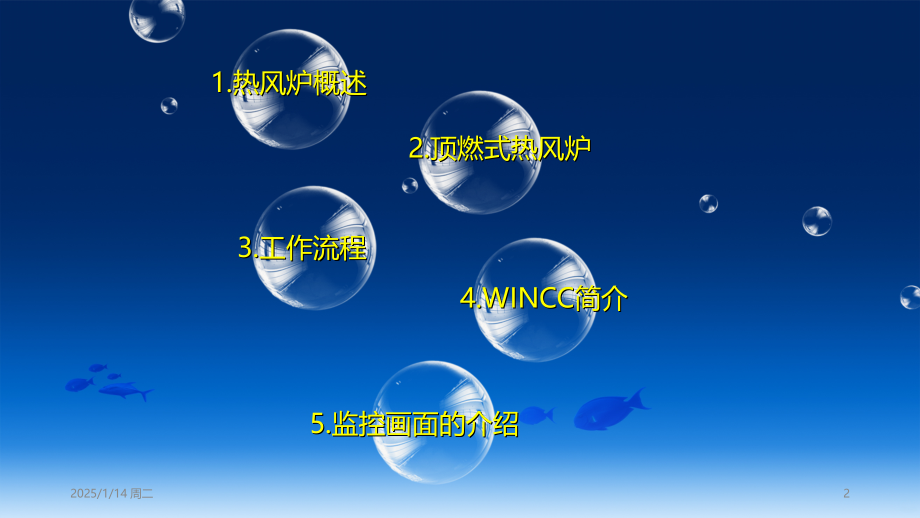

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,热风炉监控系统设计,监控部分,展示人：,指导老师：,2025/1/14 周二,1,1.,热风炉概述,2.,顶燃式热风炉,3.,工作流程,4.WINCC,简介,5.,监控画面的介绍,2025/1/14 周二,2,1.,热风炉概述,2025/1/14 周二,3,概述,热风炉的应用一般集中在冶金行业，作为炼铁高炉热风炉它的作用是把鼓风机送来的风加热到要求的温度，再送到高炉当中去，用以提高高炉的效益和效率。,热风炉有直接式和间接式之分，间接式又分为蓄热式和换热式，目前应用最广泛的是蓄热式。因为其换热温度高，热利用率高。蓄热式热风炉通过在燃烧室里燃烧煤气，高温废气通过格子砖并使之蓄热，当格子砖充分加热后，热风炉就可改为送风，此时有关燃烧各阀关闭，送风各阀打开，冷风经格子砖而被加热并送出。,2025/1/14 周二,4,概述,2025/1/14 周二,5,2.,顶燃式热风炉,2025/1/14 周二,6,2025/1/14 周二,7,顶燃式热风炉,基于内燃式和外燃式燃烧室的缺陷，前苏联科学家卡鲁金博士发明了顶燃式热风炉，相比较于内燃式和外燃式，它的占地更少、投资更小；燃烧产物均匀供给蓄热室，提高了热风炉的利用系数；可承受的煤气和空气预热达到500,600；拱砖拱顶结构稳定，可长期运行。,2025/1/14 周二,8,3.,热风炉的工作流程,2025/1/14 周二,9,工作流程,1-,混风切断阀,2-,热风调节阀,3-,冷风阀,4-,充风阀,5-,烟道阀,6-,废气阀,7-,助燃空气燃烧阀,8-,助燃空气调节阀,9-,热风阀,10-,煤气燃烧阀,11-,煤气切断阀,12-,煤气调节阀,13-,净煤气放散阀,2025/1/14 周二,10,工作流程,当一座热风炉送风一段时间后，输出的热风温度不能满足高炉所需温度时就需要换炉，改由另一座燃烧好的热风炉来送风，而原送风的热风炉则转为燃烧作业，燃烧好的热风炉在等待送风前要进行闷炉，所以热风炉有燃烧、焖炉和送风3种工作状态。设置3座热风炉的高炉通常采用,“,两烧一送,”,的工作模式。,2025/1/14 周二,12,顶燃式热风炉,的控制,高炉热风炉燃烧采用高炉煤气，而高炉在实际生产操作过程中由于炉况不稳定或其它种种原因，致使高炉煤气压力不稳定，煤气热值产生波动，进而影响热风炉炉顶温度发生变化，最终影响送风温度。因此燃烧控制是热风炉最难的控制系统之一，它的控制品质的好坏将直接影响热风炉的拱顶温度及燃烧的热效率。为了达到最佳燃烧需不断精确调整空气及煤气的供给量，这样，给热风炉燃烧操作带来一定的难度和较大的劳动强度，因此寻找一种能够进行最佳燃烧，节省煤气，降低能耗，减轻劳动强度，同时提高高炉效率的燃烧方法成为必然。,2025/1/14 周二,13,4.WINCC,简介,2025/1/14 周二,14,WinCC(Windows Controlcenter)它是西门子公司与微软公司联合开发的产物，WinCC是在生产过程自动化中解决可视化和控制任务的工业技术系统。它提供了适用于工业的图形显示、信息、归档以及报表的功能模板。高性能的过程藕合、快速的画面更新、以及可靠的数据传送使其具有高度的实用性。我们通过使用WINCC组态软件实施监控。坐在电脑前，就能很直观的从监控画面中看到热风炉的运行情况，能够适时的对不同的情况作出及时的改变。,WINCC,2025/1/14 周二,15,5.,监控画面的介绍,2025/1/14 周二,16,监控画面,（1）热风炉系统总图,热风炉系统总图是热风炉系统的总貌画面，监控系统开机即运行该画面，显示3座热风炉的工作状态(燃烧、焖炉、送风)，所有由PLC直接控制的热风炉阀门的开闭状态，有关冷风、热风、煤气、助燃风、冷却水、拱顶温度、废气温度等工艺参数值显示，以及其它子画面的调用按钮。,2025/1/14 周二,17,监控画面,（,2,）热风炉单炉操作画面,2025/1/14 周二,18,监控画面,（3）趋势显示画面。,趋势显示画面显示了热风炉主要工艺参数的实时曲线和历史趋势图，这些参数分3幅画面显示，并按照工艺要求几个曲线组合在一个坐标里对比显示。冷热风曲线画面显示：热风温度、热风压力、冷风流量、冷风压力；拱顶曲线画面显示：1838热风炉拱顶温度、1838热风炉废气温度；煤气、空气曲线画面显示：煤气温度、煤气流量、净煤气压力、助燃空气温度。,2025/1/14 周二,19,谢谢观赏,!,2025/1/14 周二,20,
