退火工艺要求.doc

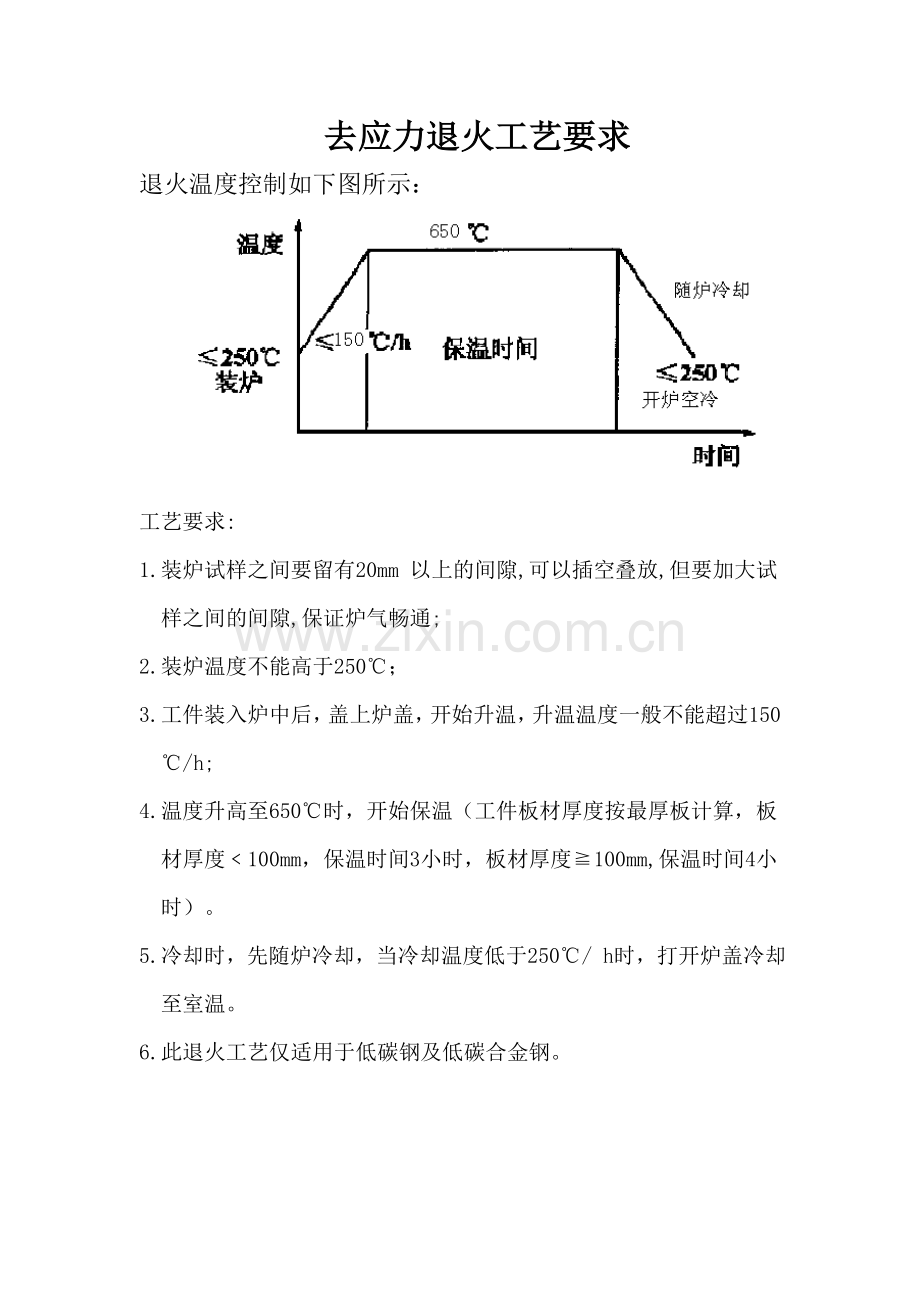

去应力退火工艺要求
退火温度控制如下图所示：
工艺要求:
1.装炉试样之间要留有20mm 以上的间隙,可以插空叠放,但要加大试样之间的间隙,保证炉气畅通;
2.装炉温度不能高于250℃；
3.工件装入炉中后，盖上炉盖，开始升温，升温温度一般不能超过150℃/h;
4.温度升高至650℃时，开始保温（工件板材厚度按最厚板计算，板材厚度﹤100mm，保温时间3小时，板材厚度≧100mm,保温时间4小时）。
5.冷却时，先随炉冷却，当冷却温度低于250℃/ h时，打开炉盖冷却至室温。
6.此退火工艺仅适用于低碳钢及低碳合金钢。

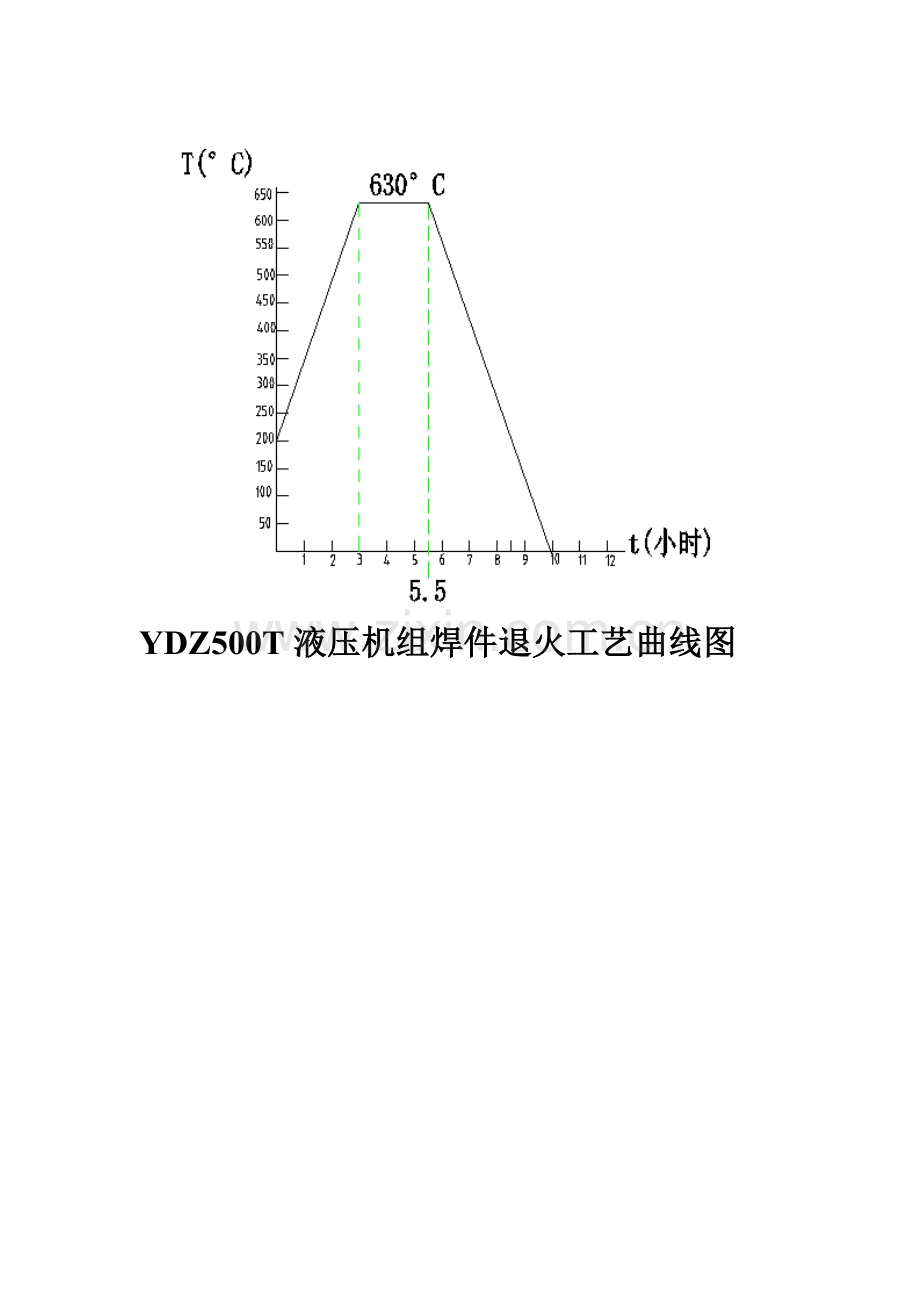

YDZ500T液压机组焊件退火工艺曲线图
