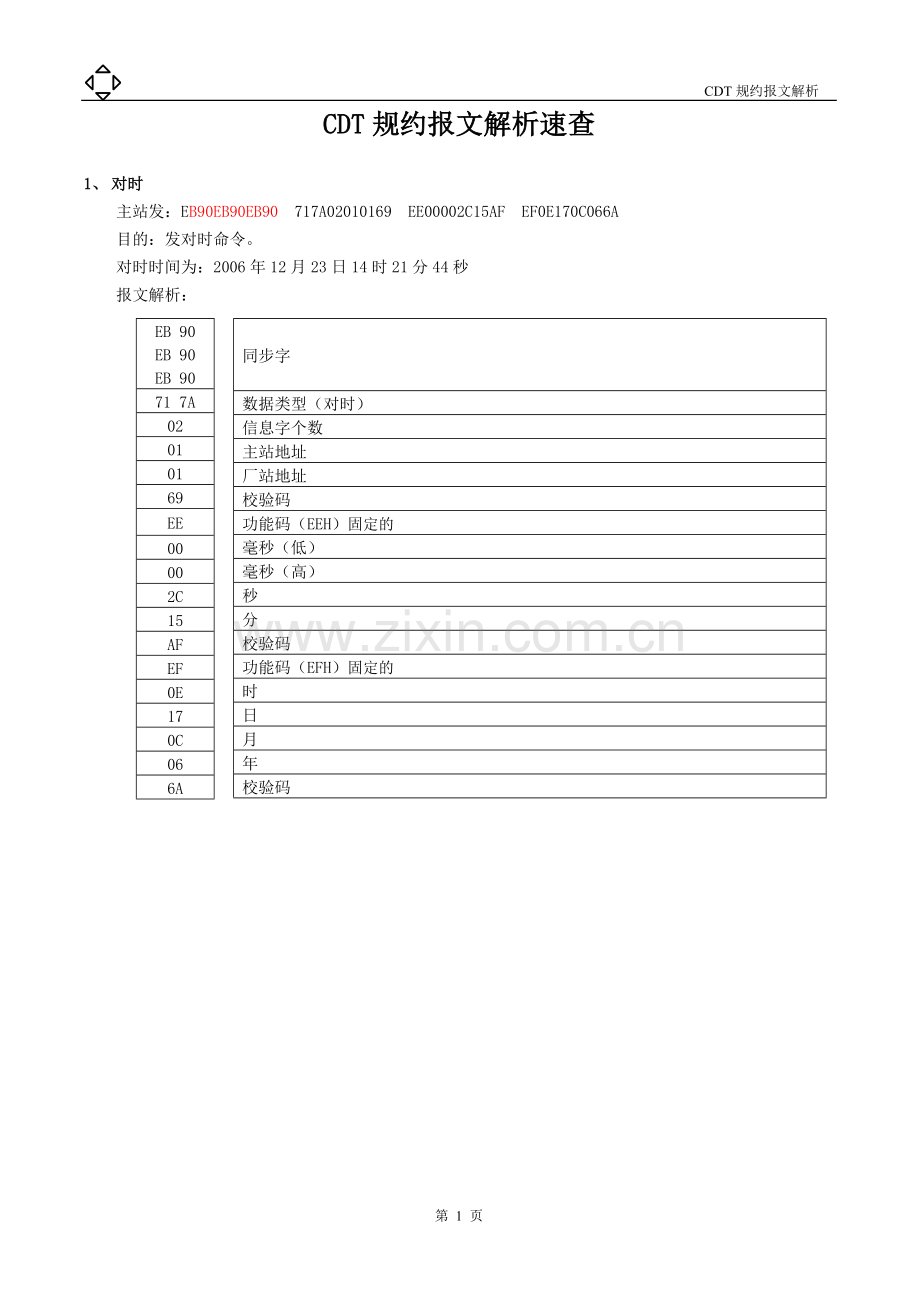

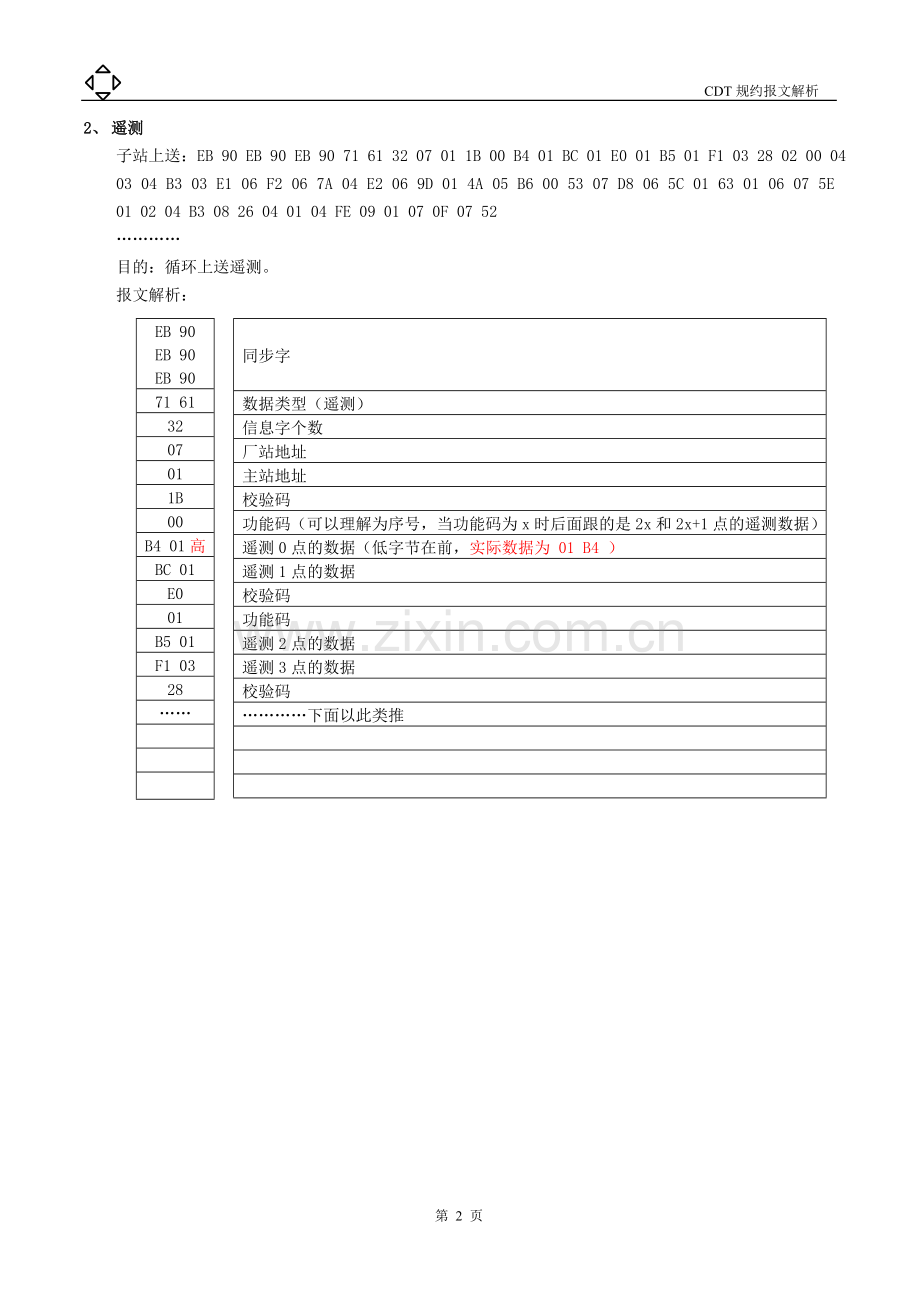

CDT规约报文解析 CDT规约报文解析速查 1、对时主站发：EB90EB90EB90 717A02010169 EE00002C15AF EF0E170C066A 目的：发对时命令。对时时间为：2006年12月23日14时21分44秒报文解析： EB 90 EB 90 EB 90 71 7A 02 01 01 69 EE 00 00 2C 15 AF EF 0E 17 0C 06 6A 同步字数据类型（对时）信息字个数主站地址厂站地址校验码功能码（EEH）固定的毫秒（低）毫秒（高）秒分校验码功能码（EFH）固定的时日月年校验码 2、遥测子站上送：EB 90 EB 90 EB 90 71 61 32 07 01 1B 00 B4 01 BC 01 E0 01 B5 01 F1 03 28 02 00 04 03 04 B3 03 E1 06 F2 06 7A 04 E2 06 9D 01 4A 05 B6 00 53 07 D8 06 5C 01 63 01 06 07 5E 01 02 04 B3 08 26 04 01 04 FE 09 01 07 0F 07 52 ………… 目的：循环上送遥测。报文解析： EB 90 EB 90 EB 90 71 61 32 07 01 1B 00 B4 01高 BC 01 E0 01 B5 01 F1 03 28 …… 同步字数据类型（遥测）信息字个数厂站地址主站地址校验码功能码（可以理解为序号，当功能码为x时后面跟的是2x和2x+1点的遥测数据）遥测0点的数据（低字节在前，实际数据为 01 B4 ）遥测1点的数据校验码功能码遥测2点的数据遥测3点的数据校验码 …………下面以此类推 3、变化遥信当站内有相应遥信点变位时 WATCHBUG会提示Get MSG_LON_YX_CHANGE Index:87 Val:1 子站上送：EB 90 EB 90 EB 90 71 61 19 02 01 F5 F2 A0 00 00 00 CD F2 A0 00 00 00 CD F2 A0 00 00 00 CD 03 00 00 00 00 59 04 00 00 00 00 70 05 00 00 00 00 12 06 33 00 18 00 D8 07 00 00 FF 47 D3 08 82 00 3E 00 D4 09 11 00 C2 07 27 目的：上送变位遥信。插入在其他报文（如遥测）中，连插三个信息字（下画线部分）。报文解析： EB 90 EB 90 EB 90 71 61 19 02 01 F5 F2 A0 00 00 00 CD …… 同步字数据类型（遥测）信息字个数厂站地址主站地址校验码功能码（可以理解为序号，当功能码为Fx时后面跟的是32x到32x+31点的遥信位置）转换为二进制为 10100000表示8个遥信点位置由右至左为64点至71点的遥信位置（69和71点置1，其他为0）00000000 表示8个遥信点位置由右至左为72点至79点的遥信位置转换为二进制为 00000000表示8个遥信点位置由右至左为80点至87点的遥信位置（全部是0），转换为二进制为 00000000表示8个遥信点位置由右至左为88点至95点的遥信位置（全部是0）校验码下面再重复两遍…………，然后仍是原遥测报文的内容 4、全遥信子站上送：EB 90 EB 90 EB 90 71 F4 0A 02 01 F2 F0 40 00 02 10 37 F1 60 00 03 00 FE F2 80 00 00 00 03 F3 00 00 40 65 37 F4 00 00 B0 30 A6 F5 78 00 41 00 D7 F6 08 00 00 00 0D F7 00 00 00 00 DF F8 00 00 00 00 EF F9 00 00 00 00 8D 目的：隔一段时间即上送一次全遥信。报文解析： EB 90 EB 90 EB 90 71 F4 0A 02 01 F2 F0 高40 00 02 10 37 F1 60 00 03 00 FE …… 同步字数据类型（遥信）信息字个数厂站地址主站地址校验码功能码（可以理解为序号，当功能码为Fx时后面跟的是32x到32x+31点的遥信位置）转换为二进制为 01000000表示8个遥信点位置由右至左为0点至7点的遥信位置（6点置1，其他为0）00000000表示8个遥信点位置由右至左为8点至15点的遥信位置转换为二进制为 00100000表示8个遥信点位置由右至左为16点至23点的遥信位置（17点置1，其他为0）00010000表示8个遥信点位置由右至左为24点至31点的遥信位置（28点置1）校验码功能码转换为二进制为 01100000表示8个遥信点位置由右至左为32点至39点的遥信位置，00000000表示8个遥信点位置由右至左为40点至47点的遥信位置转换为二进制为 00110000表示8个遥信点位置由右至左为48点至55点的遥信位置，00000000表示8个遥信点位置由右至左为56点至63点的遥信位置校验码 ……下面以此类推 5、 SOE 子站上送：EB 90 EB 90 EB 90 71 26 02 02 01 42 80 C9 03 06 33 3E 81 0E 1B 5C 00 70 目的：上送变位遥信的SOE。报文解析： EB 90 EB 90 EB 90 71 26 02 02 01 42 80 C9 03 06 33 3E 81 0E 1B 5C 00 70 同步字数据类型（soe）信息字个数厂站地址主站地址校验码功能码1（80H）固定的不用管毫秒（低）毫秒（高）秒分校验码功能码2(81H) 固定的不用管时日对象号（低）对象号（高）转换成二进制为00000000，最高位表示状态，所以为92点置分校验码 6、遥控主站发：EB 90 EB 90 EB 90 71 61 03 01 02 E6 E0 33 00 33 00 91 E0 33 00 33 00 91 E0 33 00 33 00 91 目的：发遥控预置命令，点号0，控分。报文解析： EB 90 EB 90 EB 90 71 61 03 01 02 E6 E0 33 00 33 00 91 …… 同步字数据类型（遥控预置）信息字个数主站地址厂站地址校验码功能码（E0H）固定的 33表示分闸，CC表示合闸点号 33表示分闸，CC表示合闸点号校验码 ……下面再重复两遍子站上送：EB 90 EB 90 EB 90 71 61 19 02 01 F5 E1 33 00 33 00 F3 E1 33 00 33 00 F3 E1 33 00 33 00 F3 03 00 00 00 00 59 04 00 00 00 00 70 05 00 00 00 00 12 06 33 00 17 00 1B 07 FD 0F F5 07 2C 08 7F 00 3C 00 03 09 10 00 CB 07 8C 目的：上送反校，插入其他报文中（如遥测），连插三个信息字（下画线部分）。报文解析： EB 90 EB 90 EB 90 71 61 19 02 01 F5 E1 33 00 33 00 F3 …… 同步字数据类型（遥测）信息字个数厂站地址主站地址校验码功能码（E1H）固定的 33表示分闸，CC表示合闸，FF表示错点号 33表示分闸，CC表示合闸，FF表示错点号校验码 ……下面再重复两遍，然后仍是原遥测报文内容主站发：EB 90 EB 90 EB 90 71 C2 03 01 02 23 E2 AA 00 AA 00 F9 E2 AA 00 AA 00 F9 E2 AA 00 AA 00 F9 目的：发遥控执行命令，点号0。报文解析： EB 90 EB 90 EB 90 71 C2 03 01 02 23 E2 AA 00 AA 00 F9 …… 同步字数据类型（遥控执行）信息字个数主站地址厂站地址校验码功能码（E2H）固定的 AA表示执行点号 AA表示执行点号校验码 ……下面再重复两遍主站发：EB 90 EB 90 EB 90 71 B3 03 01 02 23 E3 55 00 55 00 F9 E3 55 00 55 00 F9 E3 55 00 55 00 F9 目的：发遥控撤消命令，点号0。报文解析： EB 90 EB 90 EB 90 71 B3 03 01 02 23 E3 55 00 55 00 F9 …… 同步字数据类型（遥控撤消）信息字个数主站地址厂站地址校验码功能码（E3H）固定的 55表示撤消点号 55表示撤消点号校验码 ……下面再重复两遍第 7 页
