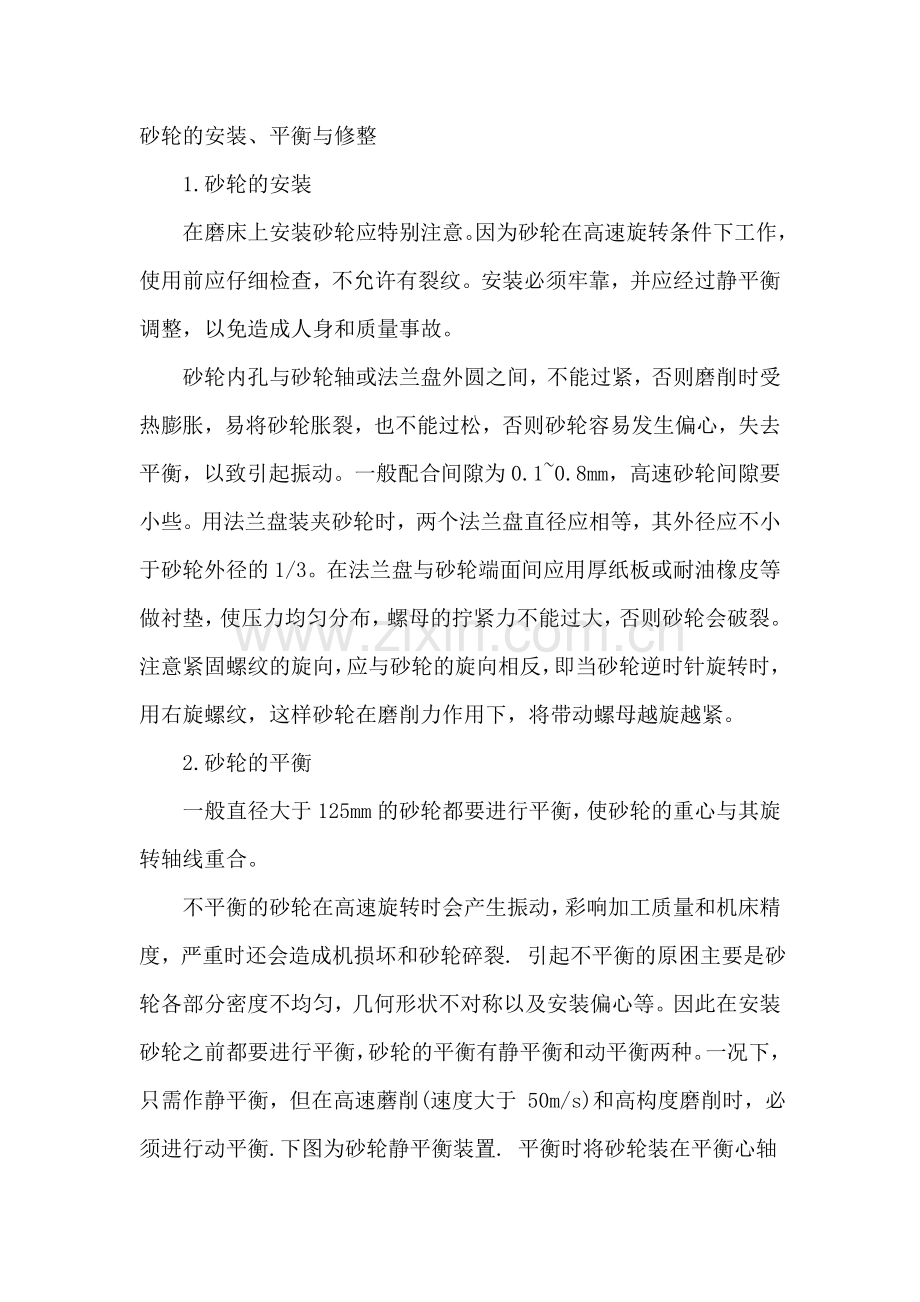

砂轮的安装、平衡与修整磨削.doc

砂轮的安装、平衡与修整磨削技术论坛8 m- F) k" h+ a! B2 D. i( W
　　1.砂轮的安装
! ~1 K5 X; P3 `3 V, `% v: ^& [: F' J　　在磨床上安装砂轮应特别注意。因为砂轮在高速旋转条件下工作，使用前应仔细检查，不允许有裂纹。安装必须牢靠，并应经过静平衡调整，以免造成人身和质量事故。: _( J( g* |5 Q& v0 @
　　砂轮内孔与砂轮轴或法兰盘外圆之间，不能过紧，否则磨削时受热膨胀，易将砂轮胀裂，也不能过松，否则砂轮容易发生偏心，失去平衡，以致引起振动。一般配合间隙为0.1~0.8mm，高速砂轮间隙要小些。用法兰盘装夹砂轮时，两个法兰盘直径应相等，其外径应不小于砂轮外径的1/3。在法兰盘与砂轮端面间应用厚纸板或耐油橡皮等做衬垫，使压力均匀分布，螺母的拧紧力不能过大，否则砂轮会破裂。注意紧固螺纹的旋向，应与砂轮的旋向相反，即当砂轮逆时针旋转时，用右旋螺纹，这样砂轮在磨削力作用下，将带动螺母越旋越紧。
1 Y7 K5 u/ P& t. n' |, K磨削技术论坛　　2.砂轮的平衡
8 I( G$ _* V" `; 　　一般直径大于125mm的砂轮都要进行平衡，使砂轮的重心与其旋转轴线重合。磨削技术论坛# h  ^; ^, V( U/ X% W" N
　　不平衡的砂轮在高速旋转时会产生振动，彩响加工质量和机床精度，严重时还会造成机损坏和砂轮碎裂. 引起不平衡的原困主要是砂轮各部分密度不均匀，几何形状不对称以及安装偏心等。因此在安装砂轮之前都要进行平衡，砂轮的平衡有静平衡和动平衡两种。一况下，只需作静平衡，但在高速蘑削(速度大于 50m/s)和高构度磨削时，必须进行动平衡.下图为砂轮静平衡装置. 平衡时将砂轮装在平衡心轴上\ 然后把装好心轴的砂轮平放到平衡架的平衡导轨上，砂轮会作来回摆动，直至摆动停止。平衡的砂轮可以在任意位置都静止不动。如果砂轮不平衡，则其较重部分总86cut（刀网）是转到下面. 这时可移动平衡块的位置使其达到平衡。平衡好的砂轮在安装至机床主轴前先要进行裂纹检查，有裂纹的砂轮绝对禁止使用. 安装时砂轮和法兰之间应垫上0. 5—1册册的弹性垫板：两法兰的直径必须相等，其尺寸一般为砂轮直径的一半.砂轮与砂轮轴或台阶法兰间应有一定间隙，以免主轴受热膨胀而把砂轮胀裂。　　 " E' S8 ~* W9 w3 c4 s

下载 (17.69 KB)
2010-4-19 17:53
无心磨床,磨具磨料,磨床网,热处理,砂轮论坛,磨床调试,磨床维修,修R,平面磨,修砂轮,磨削,平面磨光洁度,外圆磨,研磨技术,磨床网$ I) r9 W% U2 f" w. o, Q
　　图 砂轮的平衡
( o* {' m; P& a- f' O. v|磨床论坛|无心磨床|砂轮论坛|外圆磨床|磨具磨料|磨床调试|圆弧接R|磨床维修|磨床制造|平面磨床|磨削|热处理　　1-砂轮 2-心轴 3-法兰盘 4-平衡块 5-平衡轨道 6-平衡架|磨床论坛|无心磨床|砂轮论坛|外圆磨床|磨具磨料|磨床调试|圆弧接R|磨床维修|磨床制造|平面磨床|磨削|热处理* m" M/ y& U1 x2 q& Y0 U
　　平衡砂轮的方法：在砂轮法兰盘的环形槽内装入几块平衡块，通过调整平衡块的位置使砂轮重心与它的回转轴线重合。
# Z5 V3 c% l' L' `/ 　　3.砂轮的修整|磨床论坛|无心磨床|砂轮论坛|外圆磨床|磨具磨料|磨床调试|圆弧接R|磨床维修|磨床制造|平面磨床|磨削|热处理+ E$ {. _& U8 m  N, ?" }; n  [" T
　　在磨削过程中砂轮的磨粒在摩擦、挤压作用下，它的棱角逐渐磨圆变钝，或者在磨韧性材料时，磨屑常常嵌塞在砂轮表面的孔隙中，使砂轮表面堵塞，最后使砂轮丧失切削能力。这时，砂轮与工件之间会产生打滑现象，并可能引起振动和出现噪音，使磨削效率下降，表面粗糙度变差。同时由于磨削力及磨削热的增加，会引起工件变形和影响磨削精度，严重时还会使磨削表面出现烧伤和细小裂纹。此外，由于砂轮硬度的不均匀及磨粒工作条件的不同，使砂轮工作表面磨损不均匀，各部位磨粒脱落多少不等，致使砂轮丧失外形精度，影响工件表面的形状精度及粗糙度。凡遇到上述情况，砂轮就必须进行修整，切去表面上一层磨料，使砂轮表面重新露出光整锋利磨粒，以恢复砂轮的切削能力与外形精度。
7 F, A2 G0 s4 e; ^% S+ w|磨床论坛|无心磨床|砂轮论坛|外圆磨床|磨具磨料|磨床调试|圆弧接R|磨床维修|磨床制造|平面磨床|磨削|热处理　　砂轮常用金刚石进行修整，金刚石具有很高的硬度和耐磨性，是修整砂轮的主要工具
