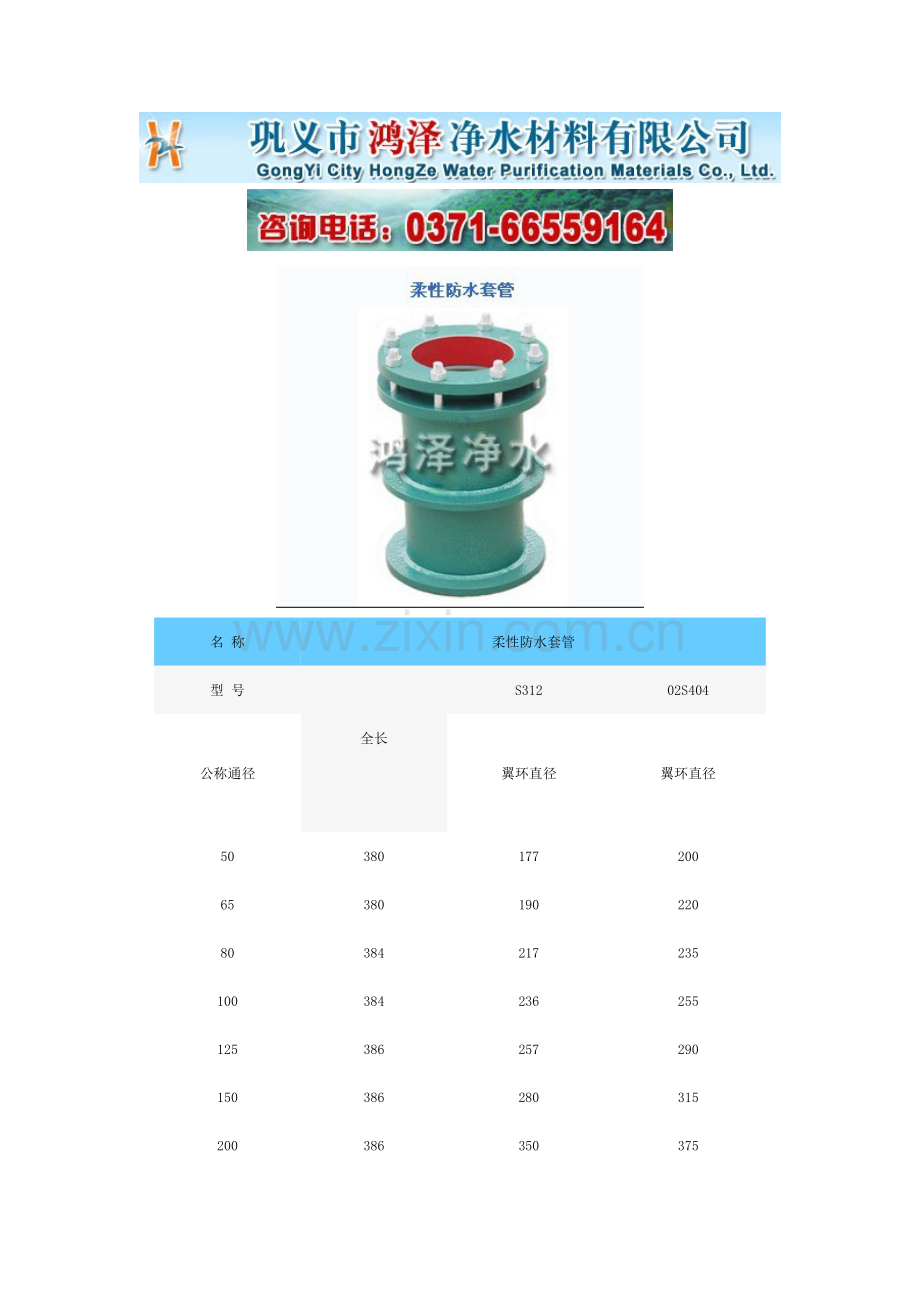

柔性防水套管用途和简介.doc

名 称
柔性防水套管
型 号

全长

S312
02S404
公称通径
翼环直径
翼环直径
50
380
177
200
65
380
190
220
80
384
217
235
100
384
236
255
125
386
257
290
150
386
280
315
200
386
350
375
250
388
402
435
300
388
462
495
350
392
511
545
400
392
565
600
450
394
615
650
500
394
673
705
600
407
787
820
700
409
877
910
800
411
987
1020
900
413
1087
1120
1000
415
1187
1220
1200
416
1390
1423
1400
417
1590
1623

注：订货时注明管子外径，大于DN1400、墙厚大于或小于300mm的产品可订制加工。
    我厂生产的防水套管是根据 建筑科学研究院研制设计的S312、02S404标准图集制造的。柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。
