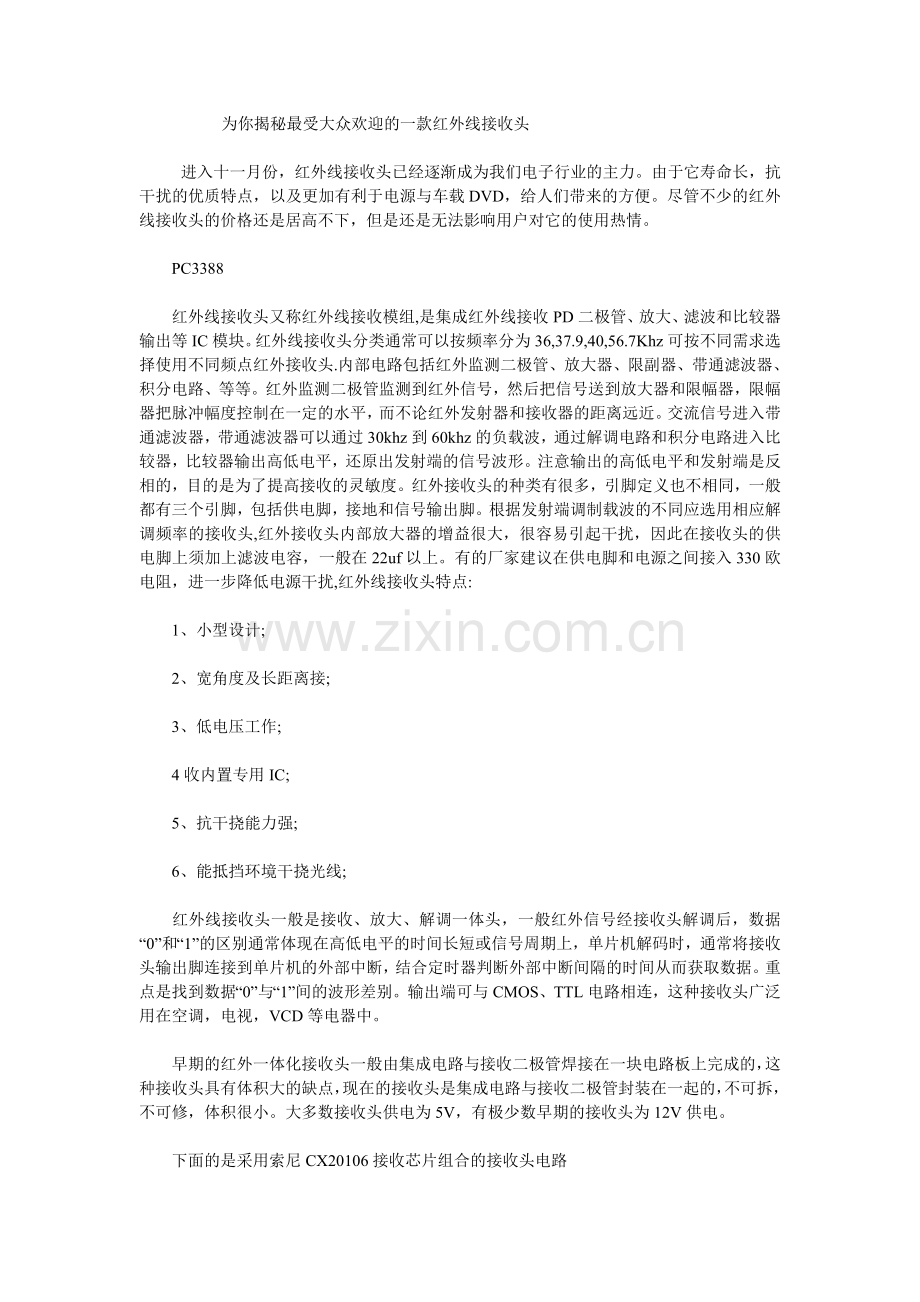

为你揭秘最受大众欢迎的一款红外线接收头

进入十一月份，红外线接收头已经逐渐成为我们电子行业的主力。由于它寿命长，抗干扰的优质特点，以及更加有利于电源与车载DVD，给人们带来的方便。尽管不少的红外线接收头的价格还是居高不下，但是还是无法影响用户对它的使用热情。

　　PC3388

　　红外线接收头又称红外线接收模组,是集成红外线接收PD二极管、放大、滤波和比较器输出等IC模块。红外线接收头分类通常可以按频率分为36,37.9,40,56.7Khz可按不同需求选择使用不同频点红外接收头.内部电路包括红外监测二极管、放大器、限副器、带通滤波器、积分电路、等等。红外监测二极管监测到红外信号，然后把信号送到放大器和限幅器，限幅器把脉冲幅度控制在一定的水平，而不论红外发射器和接收器的距离远近。交流信号进入带通滤波器，带通滤波器可以通过30khz到60khz的负载波，通过解调电路和积分电路进入比较器，比较器输出高低电平，还原出发射端的信号波形。注意输出的高低电平和发射端是反相的，目的是为了提高接收的灵敏度。红外接收头的种类有很多，引脚定义也不相同，一般都有三个引脚，包括供电脚，接地和信号输出脚。根据发射端调制载波的不同应选用相应解调频率的接收头,红外接收头内部放大器的增益很大，很容易引起干扰，因此在接收头的供电脚上须加上滤波电容，一般在22uf以上。有的厂家建议在供电脚和电源之间接入330欧电阻，进一步降低电源干扰,红外线接收头特点:

　　1、小型设计;

　　2、宽角度及长距离接;

　　3、低电压工作;

　　4收内置专用IC;

　　5、抗干挠能力强;

　　6、能抵挡环境干挠光线;

　　红外线接收头一般是接收、放大、解调一体头，一般红外信号经接收头解调后，数据“0”和“1”的区别通常体现在高低电平的时间长短或信号周期上，单片机解码时，通常将接收头输出脚连接到单片机的外部中断，结合定时器判断外部中断间隔的时间从而获取数据。重点是找到数据“0”与“1”间的波形差别。输出端可与CMOS、TTL电路相连，这种接收头广泛用在空调，电视，VCD等电器中。

　　早期的红外一体化接收头一般由集成电路与接收二极管焊接在一块电路板上完成的，这种接收头具有体积大的缺点，现在的接收头是集成电路与接收二极管封装在一起的，不可拆，不可修，体积很小。大多数接收头供电为5V，有极少数早期的接收头为12V供电。

　　下面的是采用索尼CX20106接收芯片组合的接收头电路

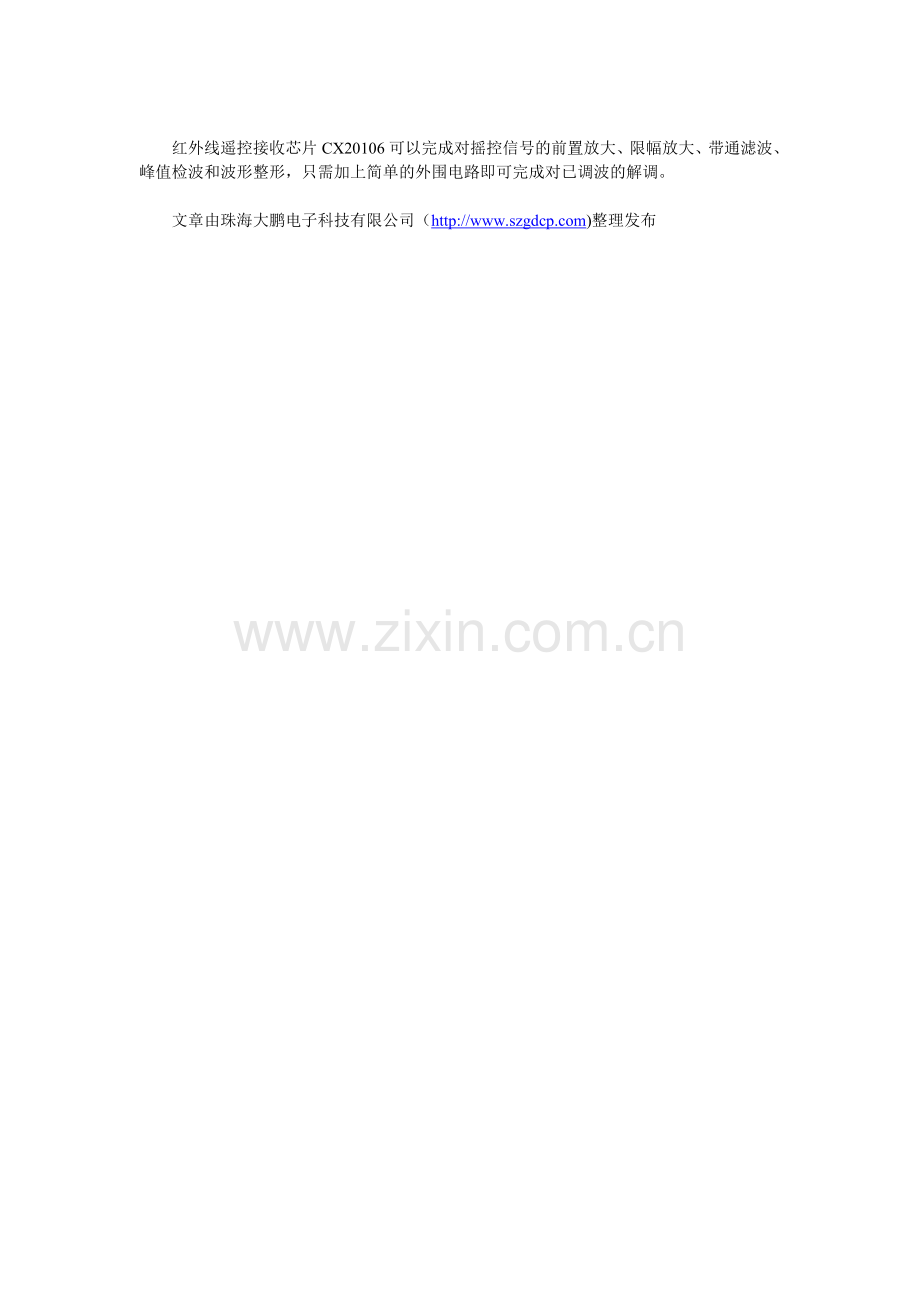

　　红外线遥控接收芯片CX20106可以完成对摇控信号的前置放大、限幅放大、带通滤波、峰值检波和波形整形，只需加上简单的外围电路即可完成对已调波的解调。

　　文章由珠海大鹏电子科技有限公司（)整理发布
