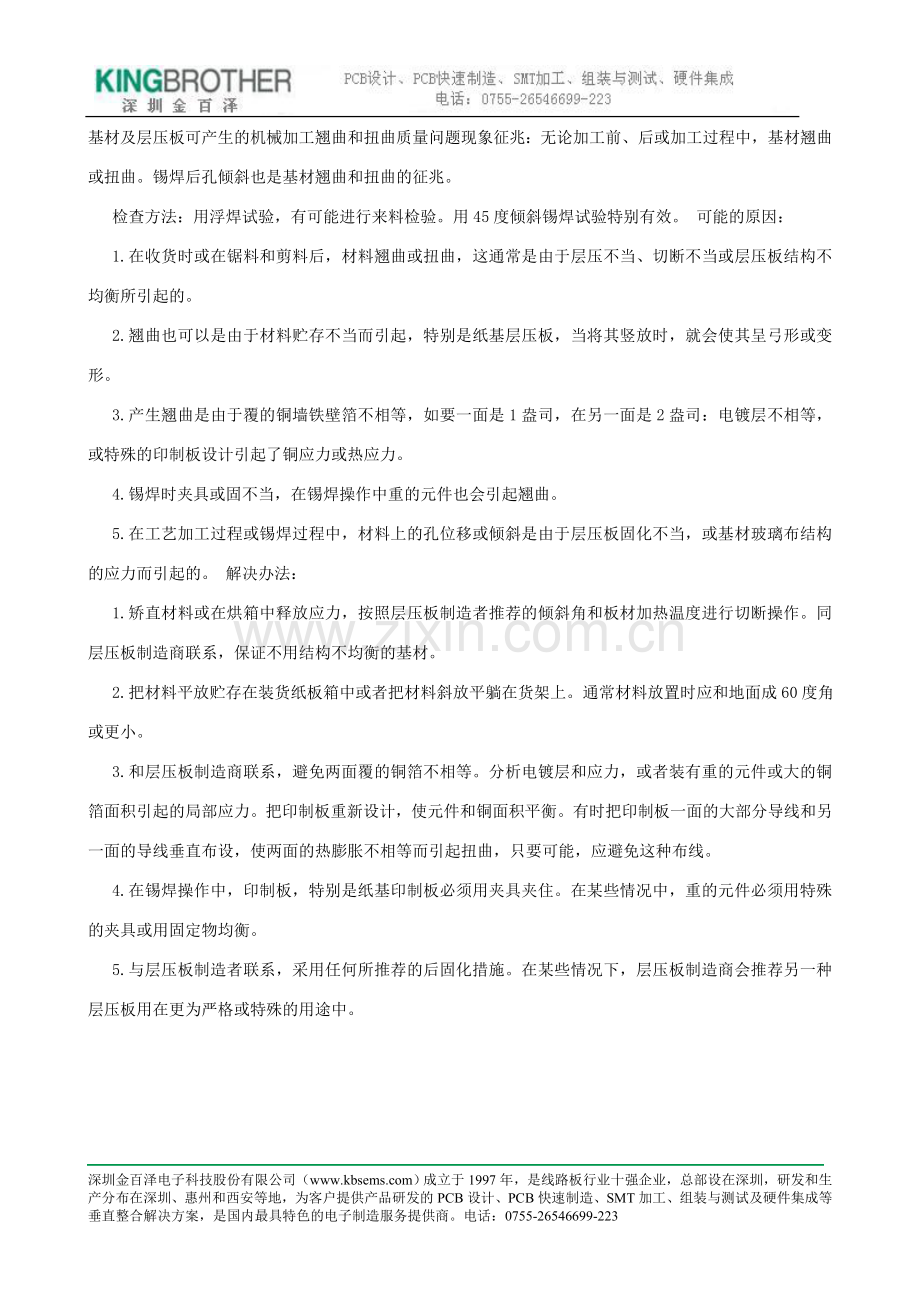

基材及层压板可产生的机械加工翘曲和扭曲质量问题.doc

基材及层压板可产生的机械加工翘曲和扭曲质量问题 现象征兆：无论加工前、后或加工过程中，基材翘曲或扭曲。锡焊后孔倾斜也是基材翘曲和扭曲的征兆。
检查方法：用浮焊试验，有可能进行来料检验。用45度倾斜锡焊试验特别有效。 可能的原因：
1.在收货时或在锯料和剪料后，材料翘曲或扭曲，这通常是由于层压不当、切断不当或层压板结构不均衡所引起的。
2.翘曲也可以是由于材料贮存不当而引起，特别是纸基层压板，当将其竖放时，就会使其呈弓形或变形。
3.产生翘曲是由于覆的铜墙铁壁箔不相等，如要一面是1盎司，在另一面是2盎司：电镀层不相等，或特殊的印制板设计引起了铜应力或热应力。
4.锡焊时夹具或固不当，在锡焊操作中重的元件也会引起翘曲。
5.在工艺加工过程或锡焊过程中，材料上的孔位移或倾斜是由于层压板固化不当，或基材玻璃布结构的应力而引起的。 解决办法：
1.矫直材料或在烘箱中释放应力，按照层压板制造者推荐的倾斜角和板材加热温度进行切断操作。同层压板制造商联系，保证不用结构不均衡的基材。
2.把材料平放贮存在装货纸板箱中或者把材料斜放平躺在货架上。通常材料放置时应和地面成60度角或更小。
3.和层压板制造商联系，避免两面覆的铜箔不相等。分析电镀层和应力，或者装有重的元件或大的铜箔面积引起的局部应力。把印制板重新设计，使元件和铜面积平衡。有时把印制板一面的大部分导线和另一面的导线垂直布设，使两面的热膨胀不相等而引起扭曲，只要可能，应避免这种布线。
4.在锡焊操作中，印制板，特别是纸基印制板必须用夹具夹住。在某些情况中，重的元件必须用特殊的夹具或用固定物均衡。
5.与层压板制造者联系，采用任何所推荐的后固化措施。在某些情况下，层压板制造商会推荐另一种层压板用在更为严格或特殊的用途中。
