HACMP的配置手册v1.0

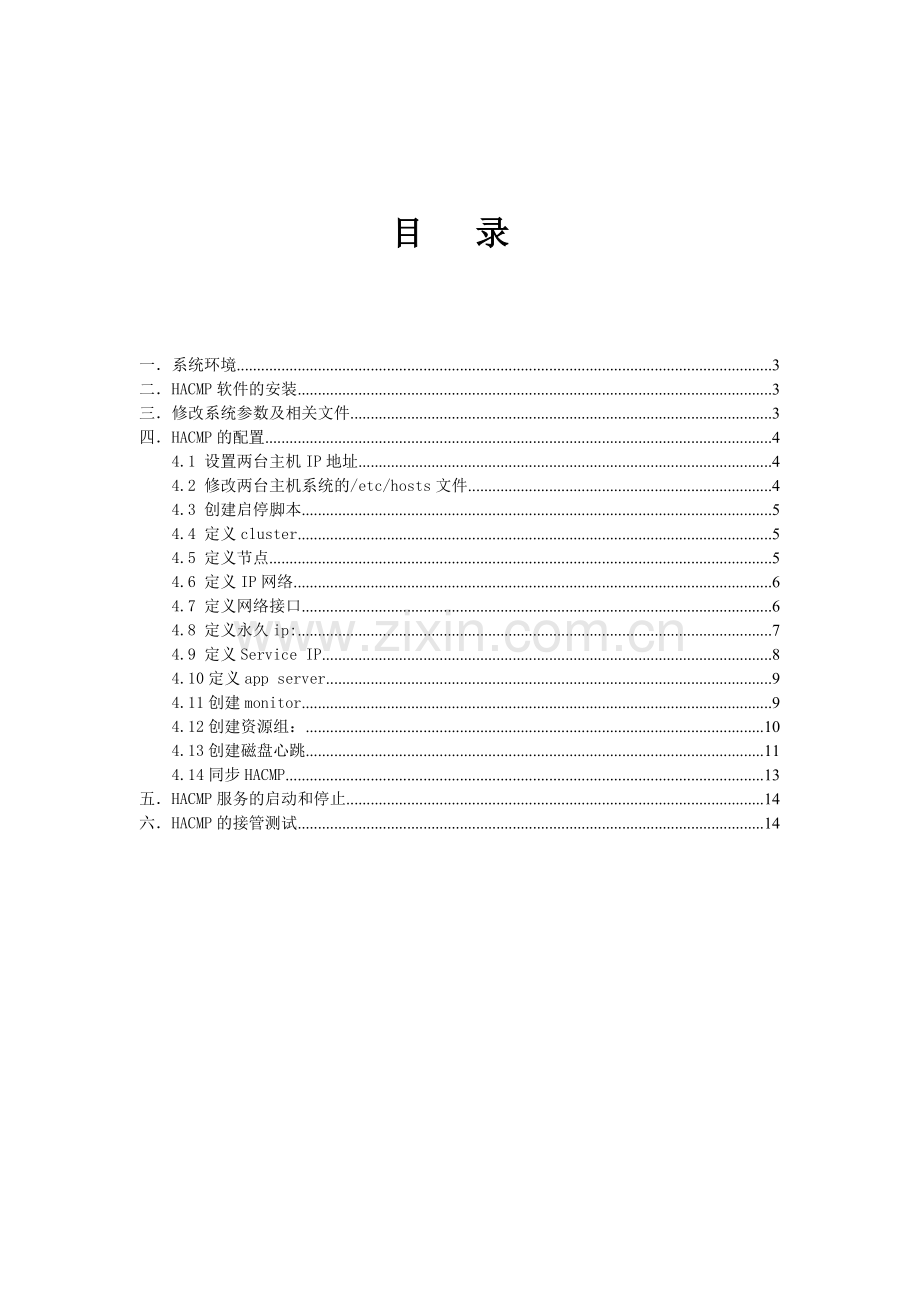

目 录

一．系统环境 3
二．HACMP软件的安装 3
三．修改系统参数及相关文件 3
四．HACMP的配置 4
4.1 设置两台主机IP地址 4
4.2 修改两台主机系统的/etc/hosts文件 4
4.3 创建启停脚本 5
4.4 定义cluster 5
4.5 定义节点 5
4.6 定义IP网络 6
4.7 定义网络接口 6
4.8 定义永久ip: 7
4.9 定义Service IP 8
4.10定义app server 9
4.11创建monitor 9
4.12创建资源组： 10
4.13创建磁盘心跳 11
4.14同步HACMP 13
五．HACMP服务的启动和停止 14
六．HACMP的接管测试 14

本文档仅供研发内部使用，如需在生产环境使用，请先对指导书各步骤进行验证。

一．系统环境

主机：两台Power550
操作系统：AIX6.1 （61-03-06-1034）
数据库：Oracle 10g （10.2.0.4）

二．HACMP软件的安装
Ø 安装以下系统文件集:
bos.adt* （表示以bos.adt开头的文件集）
pat.basic.hacmp
pat.clients.hacmp
bos.data.*
smitty install_latest
->F4选择cd0 后回车，进入下面界面

光标移动到SOFTWARE to install后，按F4键选择，在按/键，输入文件集的名字，选中后F7，选择，然后回车安装。其他类似。

Ø 安装HACMP 6.1软件,并升级补丁.
#smitty install_latest
F4选择cd0

注：安装前先进行preview安装，若成功，可以直接安装，若失败，则查看相关错误。

Preview成功后：

直接安装
Ø 更新补丁
#smitty update_all

/patch为存放补丁的文件系统，先preview，成功后再安装，安装选项如下：

三．修改系统参数及相关文件
此处在安装系统时按照配置手册配置即可。
四．HACMP的配置
4.1 设置两台主机IP地址
（1） 在p550A机上：
A. 配置第一块boot网卡
mktcpip -h p550A -a 10.63.1.101 -m 255.255.255.0 -i en0 -A no

B. 配置第二块boot网卡
mktcpip -h p550A -a 10.63.2.101 -m 255.255.255.0 -i en1 -A no

（2） 在p550B机上：
A. 配置第一块boot网卡
mktcpip -h p550B -a 10.63.1.102 -m 255.255.255.0 -i en0 -A no

B. 配置第二块boot网卡
mktcpip -h p550B -a 10.63.2.102 -m 255.255.255.0 -i en1 -A no

配置完成后执行命令：
#netstat –in 查看ip是否配置正确，并在两台主机上互相ping对方的IP，必须保证两台主机之间的网络互通

4.2 修改两台主机系统的/etc/hosts文件
vi /etc/hosts
更改如下
127.0.0.1 loopback localhost
10.63.1.101 power550A
10.63.209.11 p550A_svc
10.63.209.201 p550A_per p550A
10.63.1.102 power550B
10.63.209.12 p550B_svc
10.63.2.102 p550B_boot2
10.63.2.101 p550A_boot2
10.63.209.202 p550B_per p550B

4.3 创建启停脚本
在两台主机上均创建/usr/es/script目录：mkdir /usr/es/script，并且在该目录下编写启停脚本
Oracle启动脚本：Start.sh ,停止脚本：Stop.sh
Omc启动脚本：Omcstart.sh, 停止脚本：Omcstop.sh
Oracle的monitor脚本：Sqltest.sh
Omc的monitor脚本：/home/minos-cluster/cluster/vcs/moni_sol.sh

4.4 定义cluster
#smitty cm_add_change_show_an_hacmp_cluster.dialog

注：test3只是个名字。

4.5 定义节点
创建node PA
#smitty cm_add_a_node_to_the_hacmp_cluster_dialog

同上创建node PB

4.6 定义IP网络
#smitty "cm_add_a_network_to_the_hacmp_cluster_select"

4.7 定义网络接口
A. 定义IP网络接口
smitty cm_add_communication_interfaces_devices.select
选择 Add Pre-defined Communication Interfaces and Devices
选择 Communication Interfaces
选择net_ether_01 (0.0.0.0/0)

注：建议在此做次HACMP同步，确认以上步骤没有问题。
4.8 定义永久ip:
#smitty cm_add_a_persistent_node_ip_label_address_select
选择PA

同理创建PB的永久IP

4.9 定义Service IP
定义p550A的service IP地址:
#smitty cm_add_a_service_ip_label_address.select

直接回车

回车

选择如上

同理创建p550B_svc
4.10定义app server
#smitty claddserv.extended.dialog

Omc 应用

Oracle应用
4.11创建monitor

#smitty cladd_custom_appmon.dialog

上图为Omc的monitor

上图为oracle的monitor

4.12创建资源组：
Ø 创建资源组
#smitty cm_add_a_resource_group_dialog.custom

上图为创建omc资源组

上图为创建oraqcle资源组

Ø 改变资源组属性：

#smitty cm_change_resources_for_a_rg_select

选择omc

同理修改oracle

4.13创建磁盘心跳

Ø 创建enhance concurrent vg
在A机上
# mkvg -C -f -n -S -V 200 -y hbvg hdisk8

在B机上
#importvg –V 200 –y hbvg hdisk8 (有可能需要手工敲命令)

Ø 定义heartbeat网络
#smitty cm_add_a_network_to_the_hacmp_cluster_select

Ø 定义心跳设备，创建2个心跳设备
#smitty cm_add_communication_interfaces_devices.select

选择 Add Pre-defined Communication Interfaces and Devices
选择 Communication Devices
选择 net_diskhb_01

Ø 配置完成，测试心跳：
在A机上执行

在B机上执行

4.14同步HACMP
#smitty cm_ver_and_sync.select

回车，显示ok即同步通过

五．HACMP服务的启动和停止
Ø 启动HACMP
#smitty clstart

Ø 停止HACMP
#smitty clstop

六．HACMP的接管测试
