怎样胶接皮带？
确定皮带胶接斜向的定律：右手定律和左手定律的应用，保护层（即上层）采用右手定律，下层采用左手定律，左右手定律要成对使用。见图：

准备工作：
材料：苯水、皮带胶、固化剂、（此三种材料用量根据接头多少而定），手拉葫芦、麻绳、钢丝绳、木锤、专用夹具、夹板、木板及钳工常用工具。

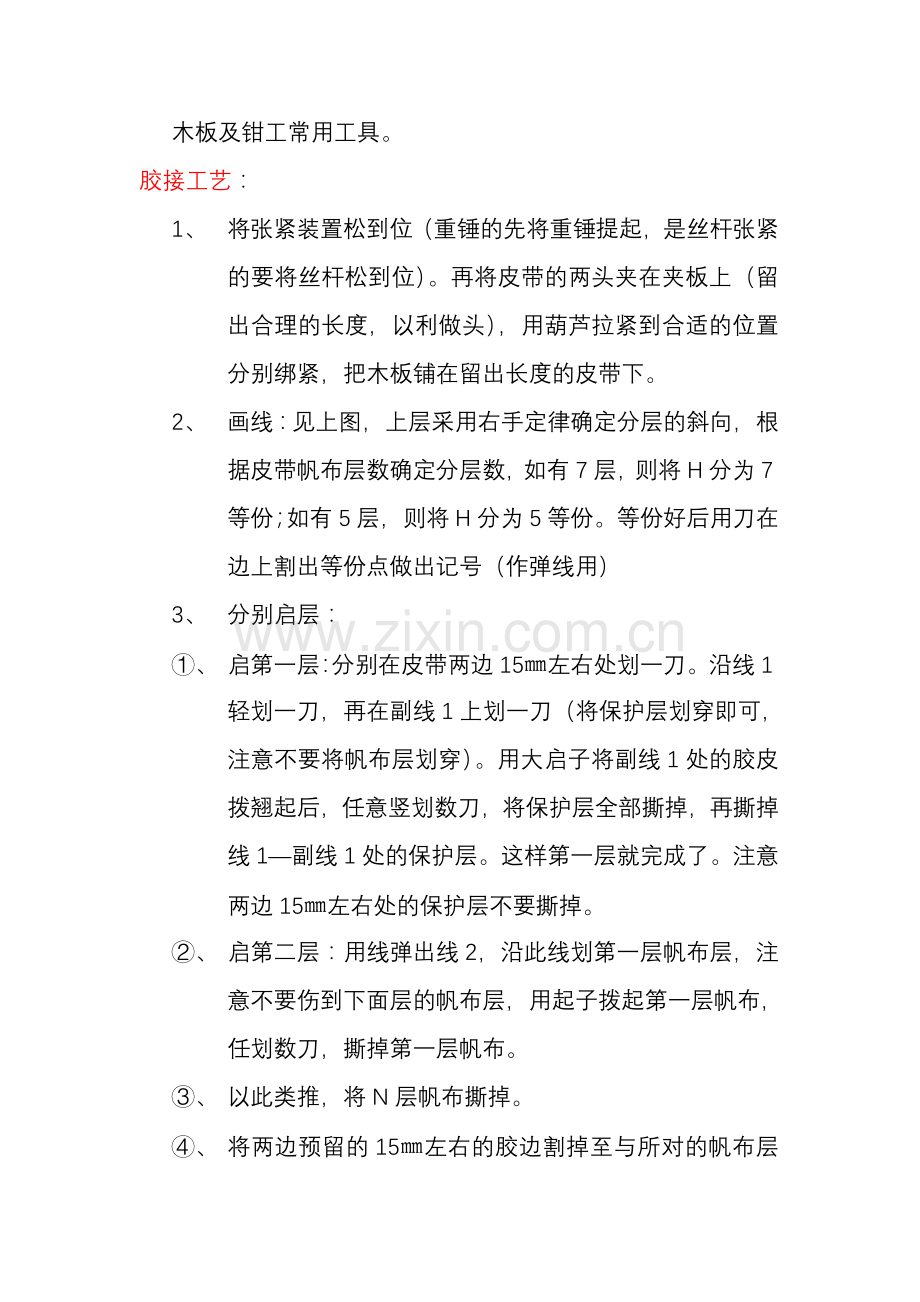

胶接工艺：
1、 将张紧装置松到位（重锤的先将重锤提起，是丝杆张紧的要将丝杆松到位）。再将皮带的两头夹在夹板上（留出合理的长度，以利做头），用葫芦拉紧到合适的位置分别绑紧，把木板铺在留出长度的皮带下。
2、 画线：见上图，上层采用右手定律确定分层的斜向，根据皮带帆布层数确定分层数，如有7层，则将H分为7等份；如有5层，则将H分为5等份。等份好后用刀在边上割出等份点做出记号（作弹线用）
3、 分别启层：
①、 启第一层：分别在皮带两边15㎜左右处划一刀。沿线1轻划一刀，再在副线1上划一刀（将保护层划穿即可，注意不要将帆布层划穿）。用大启子将副线1处的胶皮拨翘起后，任意竖划数刀，将保护层全部撕掉，再撕掉线1—副线1处的保护层。这样第一层就完成了。注意两边15㎜左右处的保护层不要撕掉。
②、 启第二层：用线弹出线2，沿此线划第一层帆布层，注意不要伤到下面层的帆布层，用起子拨起第一层帆布，任划数刀，撕掉第一层帆布。
③、 以此类推，将N层帆布撕掉。
④、 将两边预留的15㎜左右的胶边割掉至与所对的帆布层平。至此启层工作结束。
三、将所启层的平面用钢丝砂轮打毛吹干净。
四、调胶、刷胶：将苯水、皮带胶、固化剂按说明书介绍的比例在盆内调合均匀。上第一次胶，等吹干到不粘手时，上第二次胶，吹干到不粘手时，就可以粘接皮带了。
五、皮带接头粘好后，要用木锤锤击胶合处，以利粘接得更贴实。分别将胶接处的皮带边子上胶，压夹板。削来上层对接处的保护胶，隔3-4个小时后松开夹具，将下层对接处的胶削平，整个皮带胶接工作结束。
