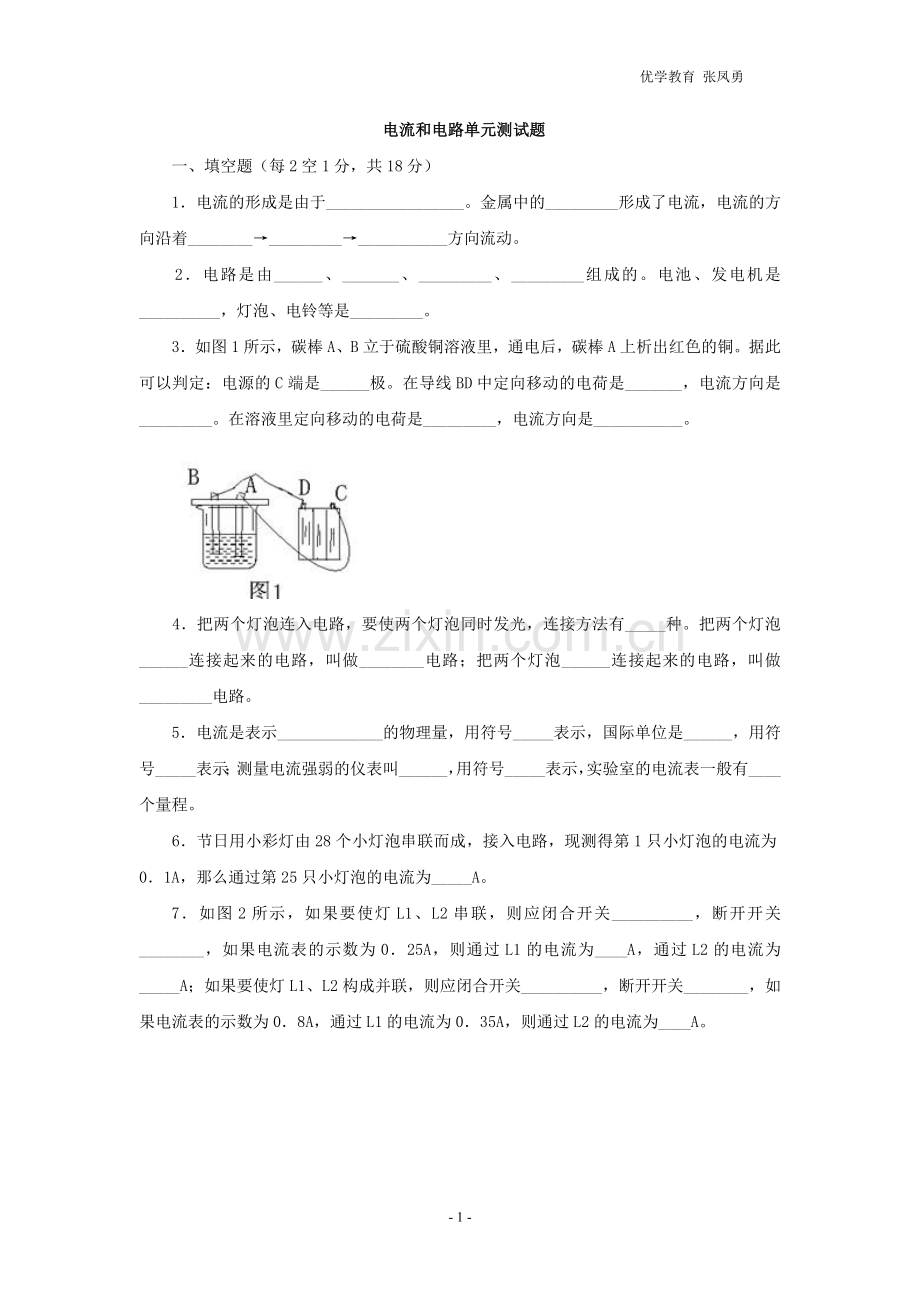

电流和电路单元测试题
　　一、填空题（每2空1分，共18分）
　　1．电流的形成是由于_________________。金属中的_________形成了电流，电流的方向沿着________→_________→___________方向流动。
　　2．电路是由______、_______、_________、_________组成的。电池、发电机是__________，灯泡、电铃等是_________。
3．如图1所示，碳棒A、B立于硫酸铜溶液里，通电后，碳棒A上析出红色的铜。据此可以判定：电源的C端是______极。在导线BD中定向移动的电荷是_______，电流方向是_________。在溶液里定向移动的电荷是_________，电流方向是___________。

　　4．把两个灯泡连入电路，要使两个灯泡同时发光，连接方法有_____种。把两个灯泡______连接起来的电路，叫做________电路；把两个灯泡______连接起来的电路，叫做_________电路。
　　5．电流是表示_____________的物理量，用符号_____表示，国际单位是______，用符号_____表示；测量电流强弱的仪表叫______，用符号_____表示，实验室的电流表一般有____个量程。
　　6．节日用小彩灯由28个小灯泡串联而成，接入电路，现测得第1只小灯泡的电流为0．1A，那么通过第25只小灯泡的电流为_____A。
7．如图2所示，如果要使灯L1、L2串联，则应闭合开关__________，断开开关________，如果电流表的示数为0．25A，则通过L1的电流为____A，通过L2的电流为_____A；如果要使灯L1、L2构成并联，则应闭合开关__________，断开开关________，如果电流表的示数为0．8A，通过L1的电流为0．35A，则通过L2的电流为____A。

图2
　　8．小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200 mA、1A、300mA和250mA。如果电路中的电流不允许超过3A，他家最多还能再装300mA的照明灯____盏。
　　二、选择题（每题3分，共42分）
　　1．电路中获得持续电流的条件是（ ）
　　A．电路中存在大量的自由电子
　　B．电路中必须有电源
　　C．电路中有电源，且电路闭合
　　D．电路中有电源，且有灯泡
　　2．下列说法中不正确的是（ ）
　　A．任何情况下都不能把电池的两端直接连在一起
　　B．电路中电流的方向是“正极→负极”
　　C．在电路中，电源是把其他形式的能转化为电能的装置
　　D．一般的电路由电源、用电器、开关和导线组成
　　3．在研究电流的特点时，经常用同样看不见、摸不着的水流相比，这种科学思维方法可以叫做（ ）
　　A．控制变量法
　　B．模型法
　　C．类比法
　　D．归纳法
　　4．从显象管尾部发射出来的电子，高速撞击在电视机荧光屏上，使屏幕发光，则在显象管内（ ）
　　A．电流的方向从灯丝到荧光屏
　　B．电流方向从荧光屏到灯丝
　　C．显象管内是真空，无法通过电流
　　D．显象管中电流的方向不断改变
5．下列电路图中两灯属于串联的正确电路是（ ）

　　6．由一个电源、两个小灯泡、一个开关和若干导线组成的电路，当开关闭合时，两灯都亮。当开关断开时，下列说法正确的是（ ）
　　A．如果两灯都亮，则两灯一定是串联
　　B．如果两灯都不亮，则两灯一定是并联
　　C．如果只有一个灯亮，则两灯一定是串联
　　D．如果只有一个灯亮，则两灯一定是并联
7．如图4所示，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线探究其故障：当把导线并接在灯L1两端时发现灯L2亮，灯L1不亮；当把导线并接在灯L2两端时发现两灯都不亮，由此可知（ ）

　　A．灯L1短路
　　B．灯L1断路
　　C．灯L2短路
　　D．灯L2断路
　　8．小明同学使用电流表时，本应使用“—”和“3”接线柱，但误将“—”和“0．6”接线柱接入电路，而电流还是从“0．6”接线柱流入，从“—”接线柱流出。这样做的结果将是（ ）
　　A．电流表的指针转过的角度变小了
　　B．电流表的指针转过的角度变大了，电流表可能烧坏
　　C．电流表的指针不动
　　D．电流表的指针反向偏转
　　9．小芳同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的一侧偏转，这说明她的电路出现了什么故障（ ）
　　A．电路中电流太大
　　B．电路中的电流太小
　　C．电流表直接接在电源上
　　D．电流表的“+”、“—”接线柱接反了
　　10．方芳在连接电路时发现：当开关S断开后，三个小灯泡同时熄灭了，说明此三个小灯泡的连接方式是（ ）
　　A．串联
　　B．并联
　　C．混联
　　D．以上三种情况都有可能
　　11．1999年以美国为首的北约军队用飞机野蛮地对南联盟发电厂轰炸时，使用了一种石墨炸弹。这种炸弹爆炸后释放大量的纤维状的石墨覆盖在发电厂的设备上，造成电厂停电。这种炸弹的破坏主要是（ ）
　　A．炸塌厂房
　　B．炸毁发电机
　　C．使设备短路
　　D切断输电线
12．如图5所示，开关闭合时电流表示数为0．4A，若通过L1的电流为I1，通过L2的电流为I2，则（ ）

　　A．I1=I2=0．4A
　　B．I1=I2=0．2A
　　C．I1=0．4A I2=0A
　　D．I1=0 I2=0．4A
　　13．如图6所示，当开关S断开时电流表A1、A2的示数分别为I1、I2，开关S闭合时电流表A1、A2的示数分别为I’1、I’2，则下列各式正确的是（ ）
　　A．I1=I2，I’1=I’2=0
　　B．I1>I2，I’1>I’2=0
　　C．I1<I2，I’1<I’2=0
　　D．I1=I2，I’1>I’2=0
14．如何操作可使图6中的两电流表示数不相等，（ ）

　　A．断开S
　　B．两电流表互换位置
　　C．闭合 S
　　D．两个灯泡换成规格一样
　　三、设计题（每题10分，共20分）
　　1．给你个小灯泡、两个开关、电源和若干导线，请设计一电路，要求：（1）两个灯泡互不影响；（2）一开关断开后，无论另一开关是否闭合，两灯均不亮。
　　2．请你设计一个用发光二极管制作的小仪器，用来判断电池的正负极，或者判断电路中的电流方向，说出你的方法，画出你的设计图。
　　四、实验题（20分）
如图7所示，给你两节干电池、一只开关、两个小灯泡、两只电流表和若干导线。请你设计一个实验电路：要求两个小灯泡并联，一只电流表测干路中的电流，另一只电流表测支路中电流，开关同时两个小灯泡中电流的通断。

　　1．画出电路图。
2．按你设计的电路图将下列电路元件连接成实物电路。

参考答案
　　一、填空题
　　1．电荷的定向移动；自由电子的定向移动；正极；用电器；负极。
　　2．电源；导线；用电器；开关；电源；用电器。
　　3．负极；自由电子；B→D；正负离子和离子团；B→A。
　　4．两；首尾；串联；并排；并联。
　　5．电流强弱；I；安培；A；电流表；；两。
　　6．0．1A。
　　7．S；S2、S3；0．25A；0．25A；S2、S3；S；0．45A。
　　8．4。
　　二、选择题
　　1．C
　　2．B
　　3．C
　　4．B
　　5．C
　　6．D
　　7．B
　　8．B
　　9．D
　　10．D
　　11．C
　　12．D
　　13．D
　　14．C
　　三、四略
