连续运输机的分类与主要参数
炼铁设备
在钢铁冶金炼铁设备工业中，有大量的原料、半成品和成品需要运输。除了起重机械可以运送一部分外，大量的散粒物料和小件物品的运输是靠运输机械来完成的。
运输机械的类型很多，这里只介绍连续运输机。应用它可以将物料在一定的输送路线上，

从装载地点到卸载地点以恒定的或变化的速度进行输送。应用连续运输机可形成连续的物流或脉动性的物流。
连续运输机具有生产率高、设备简单、操作方便等优点。但也还存在一些缺点，例如，一定类型的连续运输机只适合输送一定种类的物品；必须布置在物料的输送线上，而且只能沿着一定路线向一定的方向输送。因而在应用上连续运输机仍有一定的局限性。
1、连续运输机的分类
连续运输机的形式很多，根据构造特点的不同，可分为以下两类：
(1)具有挠性牵引构件的连续运输机，这类连续运输机是把物品置于承载构件上或工作构件内，利用牵引构件的连续运动，使物品连同承载构件或工作构件一起向前运送。
(2)没有挠性牵引构件的连续运输机，这种形式的连续运输机的工作构件与物品是分别运动的。利用工作构件的旋转运动或往复运动，使物料向前运动，而工作构件自身仍保持或回复到原来位置。

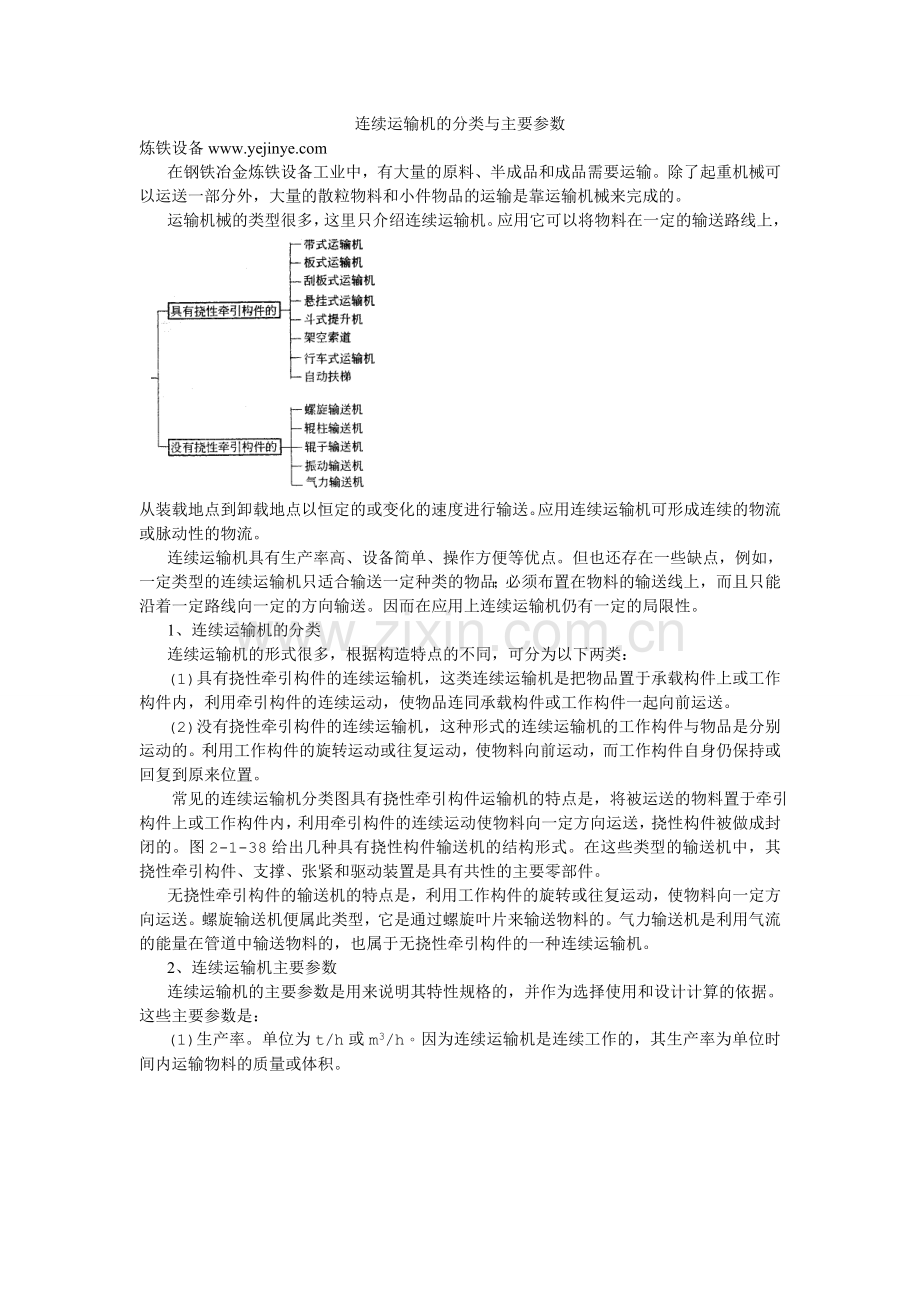

常见的连续运输机分类图具有挠性牵引构件运输机的特点是，将被运送的物料置于牵引构件上或工作构件内，利用牵引构件的连续运动使物料向一定方向运送，挠性构件被做成封闭的。图2-1-38给出几种具有挠性构件输送机的结构形式。在这些类型的输送机中，其挠性牵引构件、支撑、张紧和驱动装置是具有共性的主要零部件。
无挠性牵引构件的输送机的特点是，利用工作构件的旋转或往复运动，使物料向一定方向运送。螺旋输送机便属此类型，它是通过螺旋叶片来输送物料的。气力输送机是利用气流的能量在管道中输送物料的，也属于无挠性牵引构件的一种连续运输机。
2、连续运输机主要参数
连续运输机的主要参数是用来说明其特性规格的，并作为选择使用和设计计算的依据。这些主要参数是：
(1)生产率。单位为t/h或m3/h。因为连续运输机是连续工作的，其生产率为单位时间内运输物料的质量或体积。

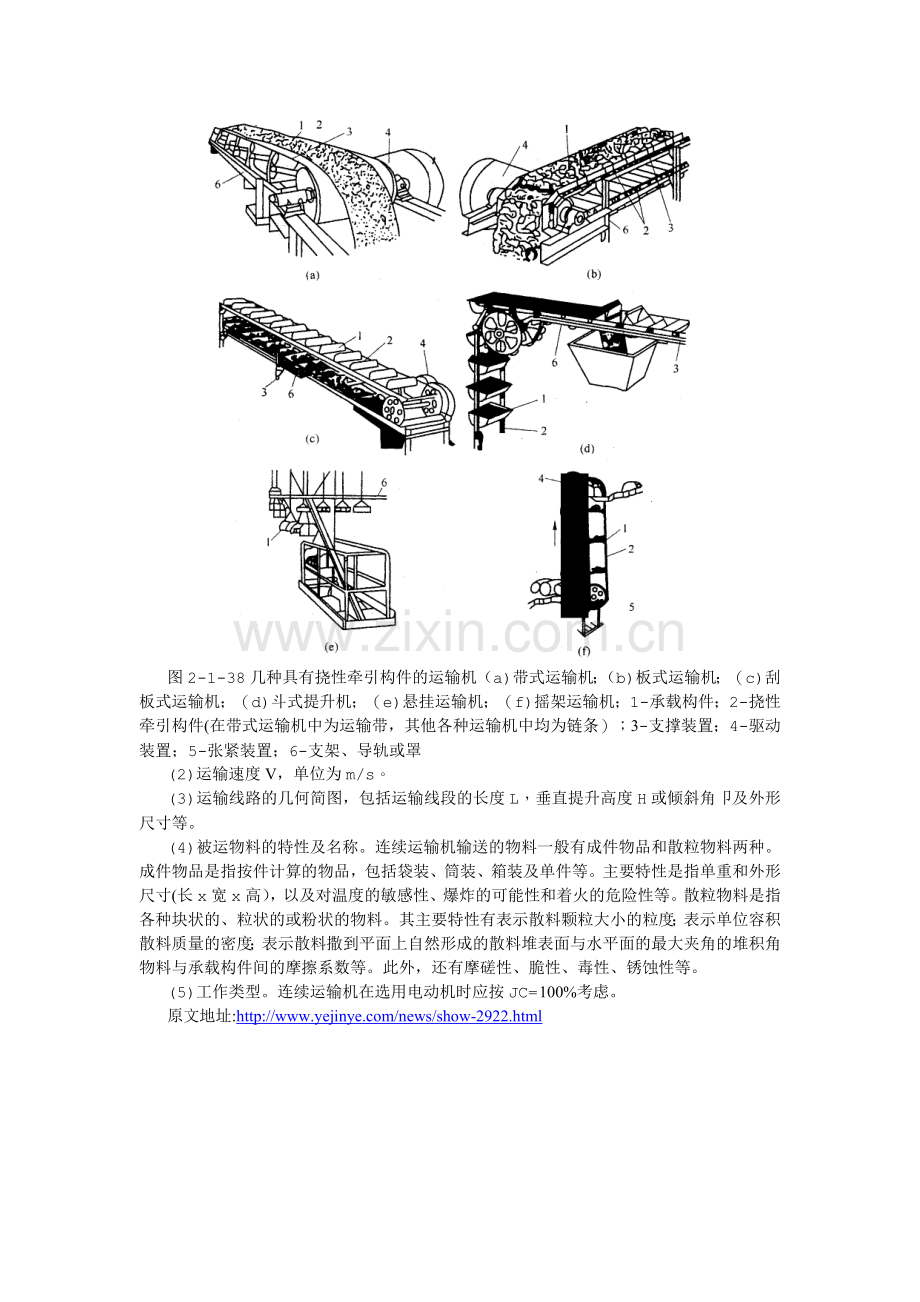

图2-1-38几种具有挠性牵引构件的运输机（a)带式运输机；（b)板式运输机；（c)刮板式运输机；（d)斗式提升机；（e)悬挂运输机；（f)摇架运输机；1-承载构件；2-挠性牵引构件(在带式运输机中为运输带，其他各种运输机中均为链条）；3-支撑装置；4-驱动装置；5-张紧装置；6-支架、导轨或罩
(2)运输速度V，单位为m/s。
(3)运输线路的几何简图，包括运输线段的长度L，垂直提升高度H或倾斜角卩及外形尺寸等。
(4)被运物料的特性及名称。连续运输机输送的物料一般有成件物品和散粒物料两种。成件物品是指按件计算的物品，包括袋装、筒装、箱装及单件等。主要特性是指单重和外形尺寸(长x宽x高），以及对温度的敏感性、爆炸的可能性和着火的危险性等。散粒物料是指各种块状的、粒状的或粉状的物料。其主要特性有表示散料颗粒大小的粒度；表示单位容积散料质量的密度；表示散料撒到平面上自然形成的散料堆表面与水平面的最大夹角的堆积角物料与承载构件间的摩擦系数等。此外，还有摩磋性、脆性、毒性、锈蚀性等。
(5)工作类型。连续运输机在选用电动机时应按JC= 100%考虑。
