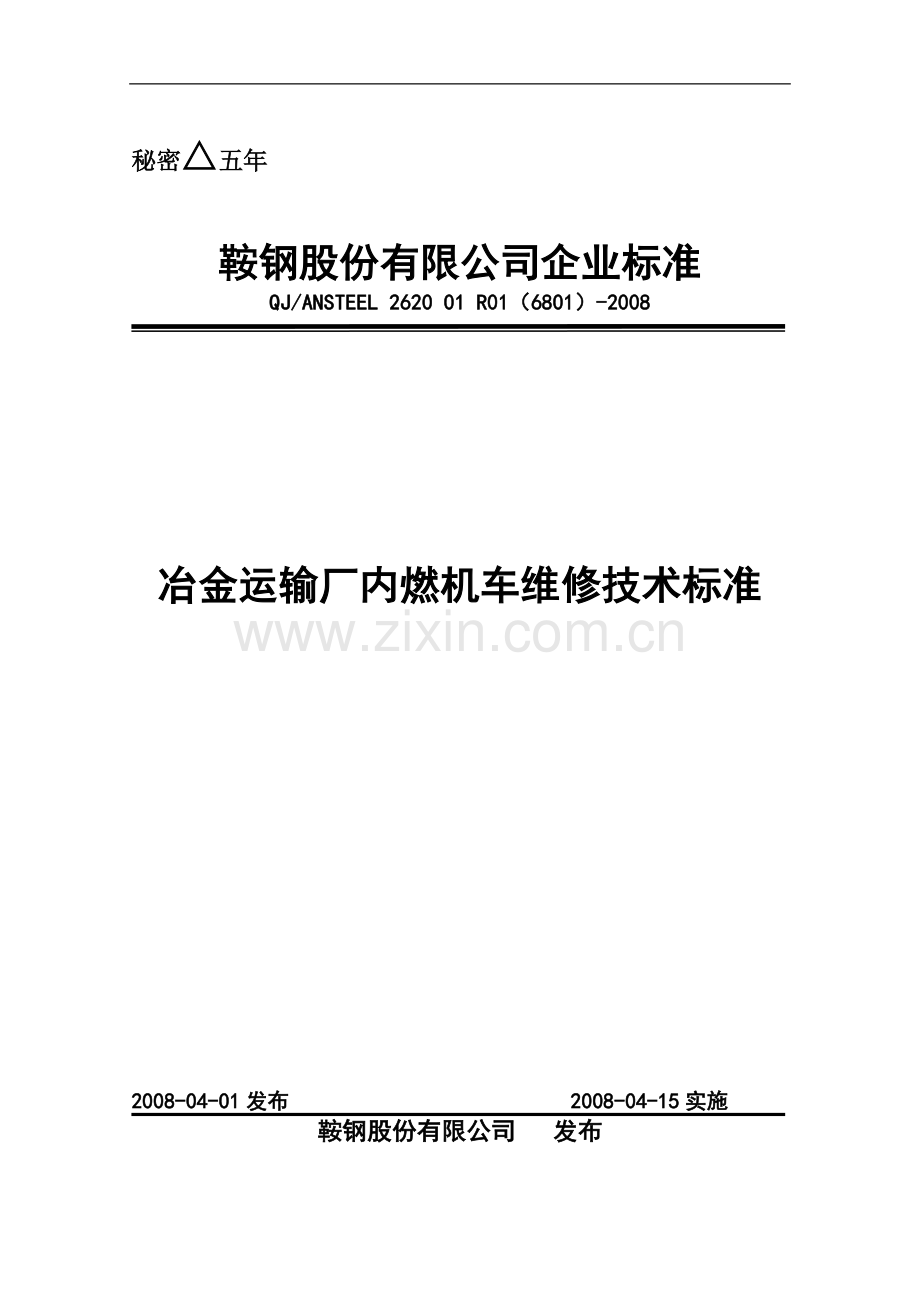

秘密△五年

鞍钢股份有限公司企业标准
QJ/ANSTEEL 2620 01 R01（6801）-2008

冶金运输厂内燃机车维修技术标准

2008-04-01发布 2008-04-15实施
鞍钢股份有限公司 发布

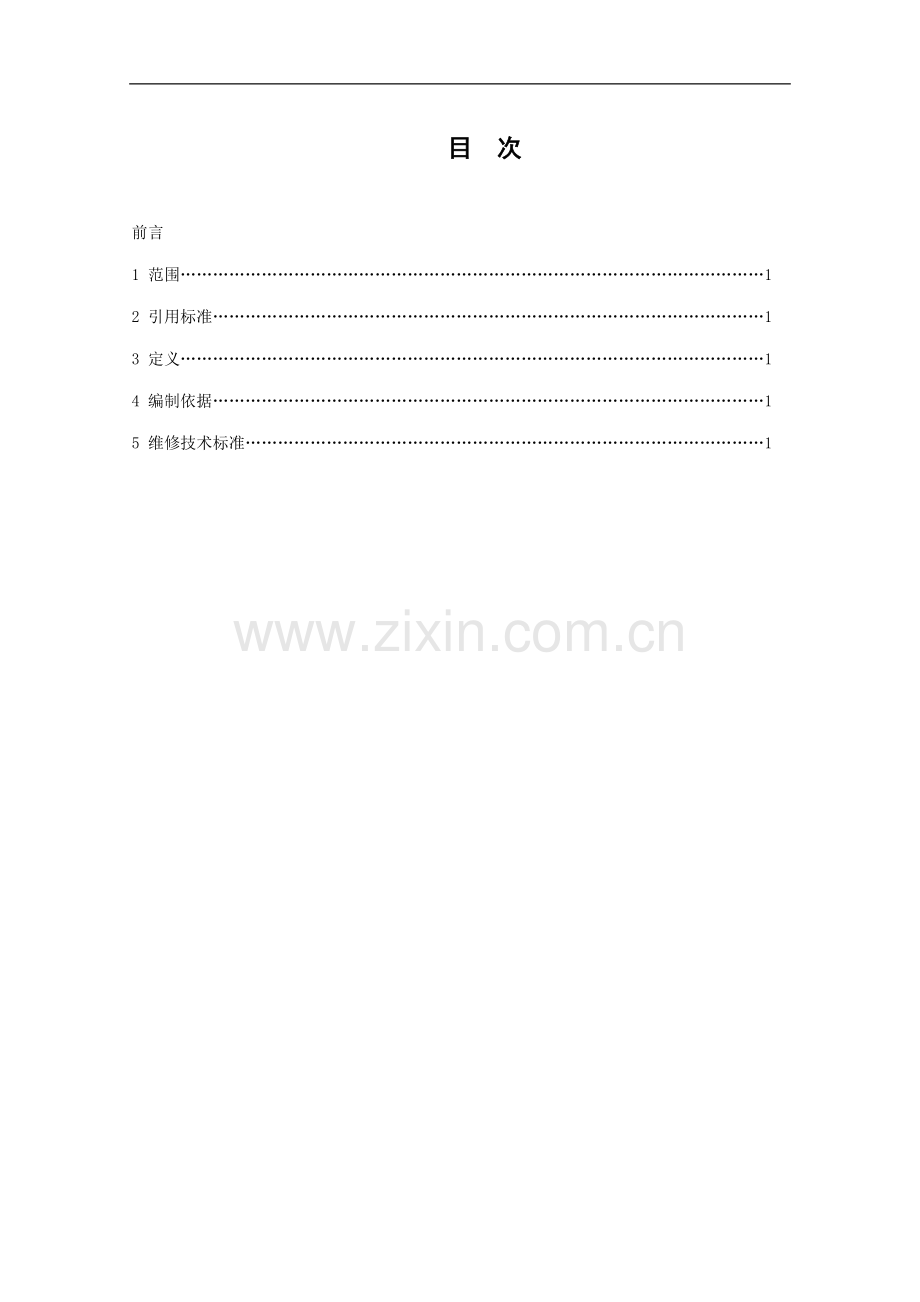

目 次

前言
1 范围………………………………………………………………………………………………1
2 引用标准…………………………………………………………………………………………1
3 定义………………………………………………………………………………………………1
4 编制依据…………………………………………………………………………………………1
5 维修技术标准……………………………………………………………………………………1

前 言
本标准是根据鞍山钢铁集团公司企业标准QG/AG 01 02 —2000《技术标准编写的基本规定》、QG/AG 01 01 —2000《企业标准印刷、编排格式的规定》为统一设备四大标准格式、内容编写的。
冶金运输厂内燃机车维修技术标准于2004年9月15日发布实施，经过几年运行实践，随着经验的积累、技术水平和检测手段的不断进步，具备将原有标准的内容、方法细化以适应目前精细化管理要求的条件，故此开展对设备四大标准修订完善工作。
冶金运输厂在籍内燃机车53台，其中液力传动内燃机车32台，电力传动内燃机车21台。
本标准中的内燃机车是指用柴油机作为动力的铁道机车。
本标准的计量单位全部采用法定计量单位，与公司QEO管理体系相一致。
本标准由鞍钢股份有限公司提出。
本标准由鞍钢股份有限公司设备保障部归口。
本标准起草单位：鞍钢股份有限公司冶金运输厂。
本标准主要起草人：张海涛、董汉明、刘博、朱家文、张树利
本标准于2004年9月15日首次发布。
本标准于2007年3月31日第一次修订。
本标准于2008年4月1日第二次修订。

鞍钢股份有限公司企业标准
内燃机车维修技术标准 QJ/ANSTEEL 2620 01 R01（6801）-2008
1 范围
本标准适用于鞍钢股份有限公司冶金运输厂所有内燃机车点检维护检修工作。
2 引用标准
2.1 《冶金企业铁路技术管理规程》
2.2 《内燃机车检修规程》
2.3 《内燃机车维护保养手册》
3 定义
3.1 内燃机车：用柴油机作动力的铁道机车。
3.2 液力传动内燃机车机车：采用液力传动装置，柴油机驱动液力传动装置，把机械能变成流体动能，再经变扭器的涡轮转换成机械功，驱动轮对旋转的内燃机车。
3.3电力传动内燃机车：柴油机驱动主发电机， 然后向车轴上的牵引电动机供电，并通过牵引齿轮驱动轮对旋转的内燃机车。
3.4 柴油机：将柴油燃烧产生的热能转变为机械能的一种动力机械。
3.5 车体及低架：车体及低架是各机组和设备的安装基础，承受其载荷，并传递机车牵引力
3.6 走行部：用以承受车体车架及其上部所有设备的重量，传递机车牵引力和制动力，并保证机车的安全行走。
3.7 电气系统：各种电机、电器以及各种控制、照明等电器元件及线路。
3.8 制动系统：用以控制运行中的机车和整个列车的减速和停车，它是确保机车安全运行的一个极为重要的系统，一般主要指空气制动系统。
3.9 Y—表示年 M—表示月 W—表示周 D—表示日 S—表示班 H—表示小时
4 编制依据
本标准在编写过程中的编制依据是内燃机车总图、内燃机车部件图、标准轨距工矿内燃机车检修规程、内燃机车乘务员日常维修实际经验。
5 维修技术标准

鞍钢股份有限公司2008-04-01批准 2008-04-15 实施
QJ/ANSTEEL 2620 01 R01(6801)-2008

液力传动内燃机车示意图

电力传动内燃机车示意图
5.1 基本技术参数
车型
名称
型号
参数
液力传动内燃机车
长
15.36米
宽
3.米
高
4.4米
电力传动内燃机车
长
15.8米
宽
3.2米
高
4.2米
5.2 维修技术标准

4

维修技术标准（机械）
CMPR/ANSTEEL 2030 07（04-01）A
设备名称：内燃机车 设备编码： 部件名称：柴油机 部件编码：
略图编号
件名
件编码
材料
维修标准
点检
更换周期
重量
图号
备注
图面尺寸
图面间隙
允许值
方法
周期

柴油机

外观
干净、整洁、无泄露
目视、敲打
1S
定期检修
6500KG

柴油机

水温
240型：小于98度
190型：小于90度
目视
1S

柴油机

油温
240型：小于98度
190型：小于90度
目视
1S

柴油机

转数
240型：430-1000r/min
190型：600-1500r/min
目视
1S

柴油机

油压
240型：大于90kpa
190型：大于392kpa
目视
1S

柴油机

水位
上下刻度之间
目视
1S

柴油机

油位
上下刻度之间
目视
1S

维修技术标准（机械）
CMPR/ANSTEEL 2030 07（04-01）A
设备名称：内燃机车 设备编码： 部件名称：液力传动装置 部件编码：
略图编号
件名
件编码
材料
维修标准
点检
更换周期
重量
图号
备注
图面尺寸
图面间隙
允许值
方法
周期

传动箱

外观
干净、整洁、无泄露
目视、敲打
1S
定期检修
600KG

传动箱

油温
小于110度
目视
1S

传动箱

油位
上下刻度之间
目视
1S

维修技术标准（电气）
CMPR/ANSTEEL 2030 07（04-02）A
设备名称 内燃机车 设备编码 部件名称 电机 部件编码
序号
图号
名称
编号
内容
等级
技术标准
更换
备注
定值名称
定值单位
允许值
量值
周期

主发电机

电压

电压
V
768

主发电机

电流

电流
A
805

牵引电机

电压

电压
V
550

牵引电机

电流

电流
A
800

启动发电机

电压

电压
V
115

启动发电机

电流

电流
A
400

蓄电池

电压

电压
V
96
