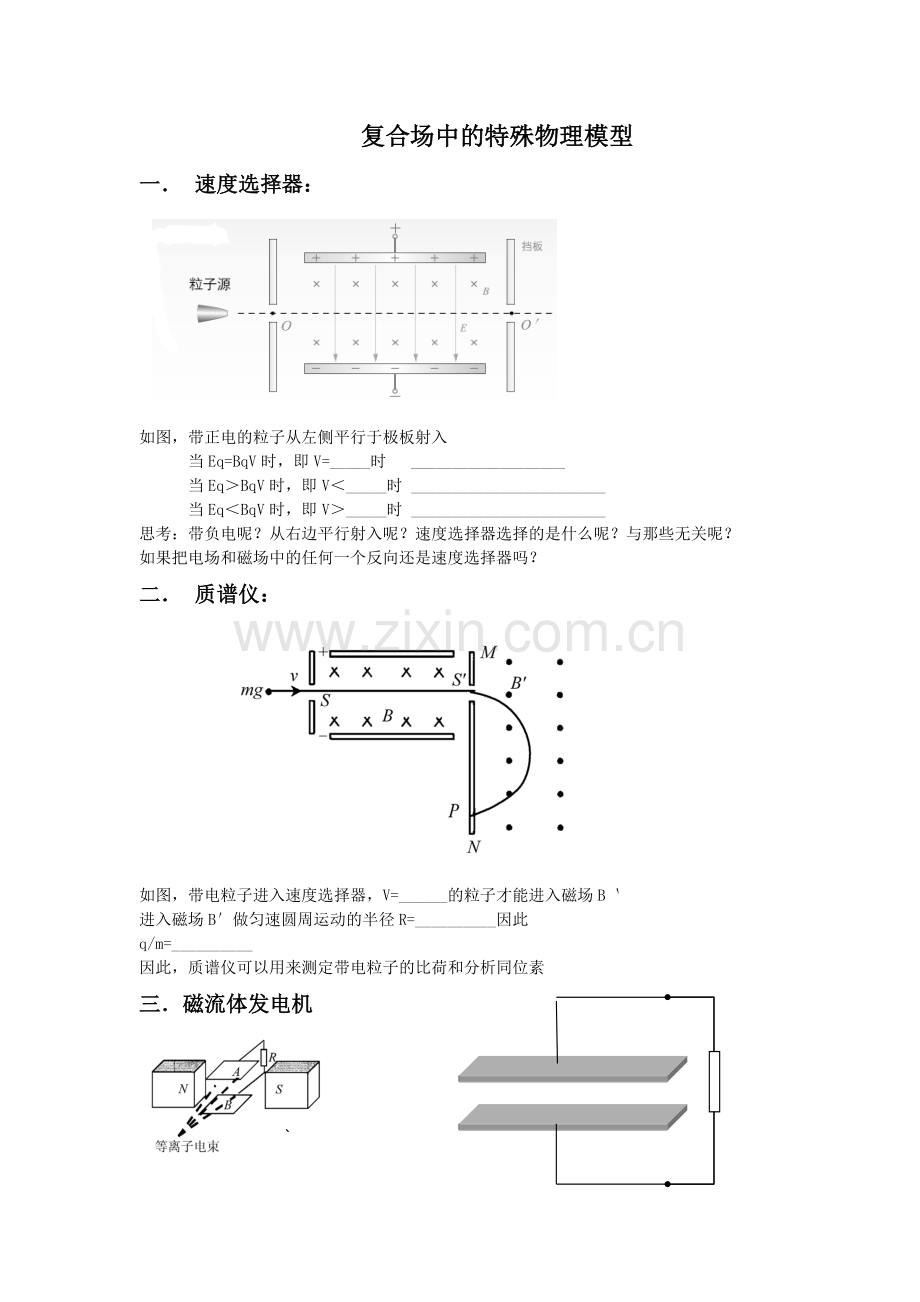

复合场中的特殊物理模型
一． 速度选择器：

如图，带正电的粒子从左侧平行于极板射入
当Eq=BqV时，即V=_____时 ___________________
当Eq＞BqV时，即V＜_____时 ________________________
当Eq＜BqV时，即V＞_____时 ________________________
思考：带负电呢？从右边平行射入呢？速度选择器选择的是什么呢？与那些无关呢？
如果把电场和磁场中的任何一个反向还是速度选择器吗？
二． 质谱仪：

如图，带电粒子进入速度选择器，V=______的粒子才能进入磁场B｀
进入磁场B′做匀速圆周运动的半径R=__________因此
q/m=__________
因此，质谱仪可以用来测定带电粒子的比荷和分析同位素
三．磁流体发电机

原理：等离子气体喷入磁场，正负离子在洛伦兹力的作用下发生上下偏转而聚集到AB板上，产生电势差，AB间形成电场，设AB平行金属板的面积为S，相距为L，等离子体的电阻率为ρ喷入气体的速度为V，板间磁场磁感应强度为B，板外电阻为R，当等离子气体匀速直线的通过时，AB板上聚集的电荷最多，板间电势差最大，即电源的电动势为__________
通过R的电流为___________
四． 电磁流量计

电磁流量计原理可解释为：如图所示，一圆形导管直径为d，用非磁性材料制成，其中有可以导电的液体向左流动.导电液体中的自由电荷(正负离子)在洛伦兹力作用下纵向偏转，a、b间出现电势差.当自由电荷所受电场力和洛伦兹力平衡时，a、b间的电势差就保持稳定.
由Bqv=Eq=Uq/d,可得v=U/Bd.流量Q=Sv=pdU/4B.
【说明】此类问题也可用电磁感应的相关知识进行处理.
五．回旋加速器
构造：如图
原理：电场用于____________,磁场用于________________。
设D形盒的半径为R，交变电压大小为U,带电粒子的质量为m，电荷量为q，磁感应强度为B，则交变电压的周期为______________，带电粒子最后被从边缘引出，它的最大速度为___________，与_________有关，与__________无关。如果带电粒子由静止开始加速，加速多少次速度达到最大？
思考：为了获得更大的速度可以采取那些措施？带电粒子的速度是否可以无限增加？六．直线加速器：
