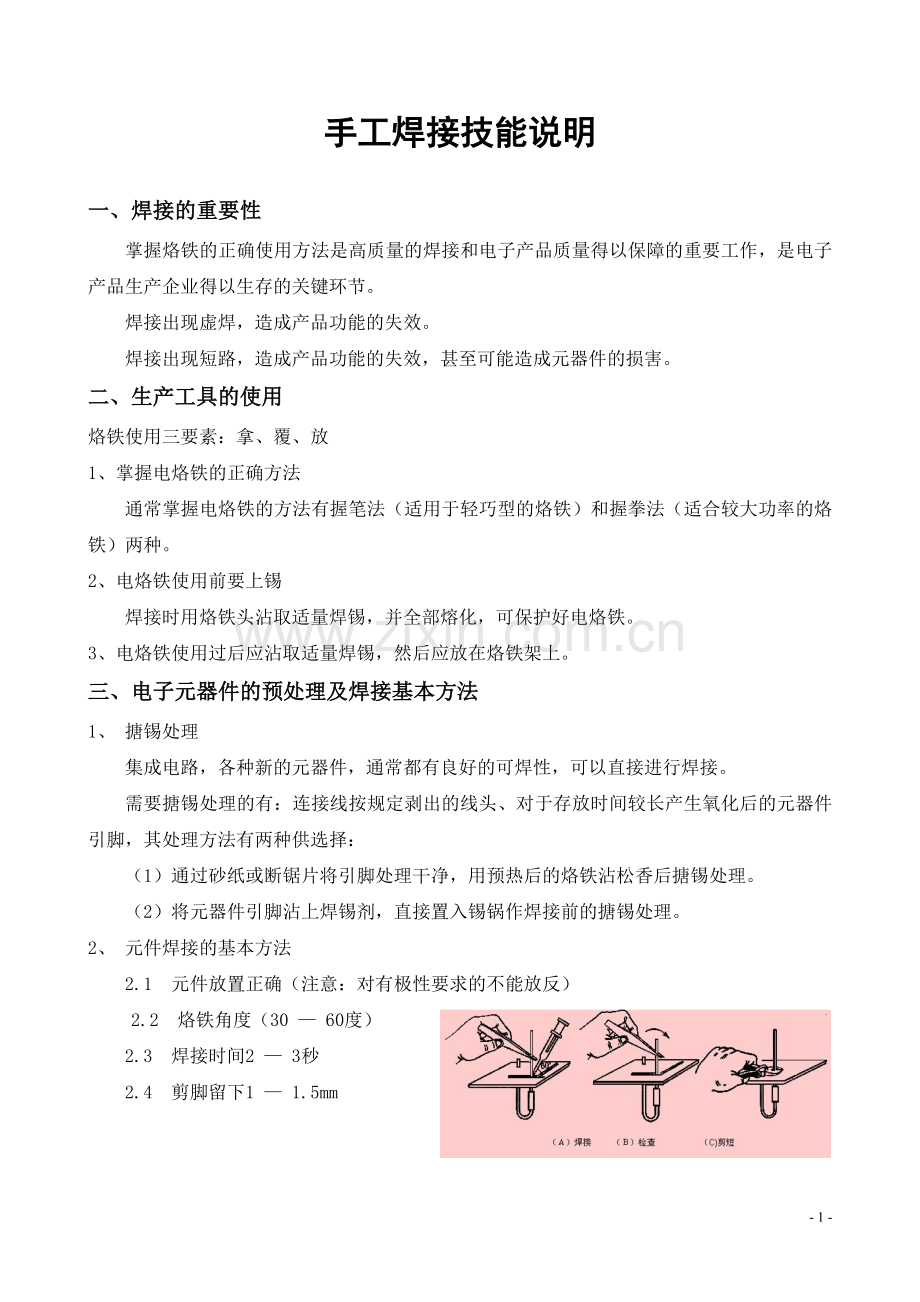

手工焊接技能说明

一、焊接的重要性
掌握烙铁的正确使用方法是高质量的焊接和电子产品质量得以保障的重要工作，是电子产品生产企业得以生存的关键环节。
焊接出现虚焊，造成产品功能的失效。
焊接出现短路，造成产品功能的失效，甚至可能造成元器件的损害。
二、生产工具的使用
烙铁使用三要素：拿、覆、放
1、掌握电烙铁的正确方法
通常掌握电烙铁的方法有握笔法（适用于轻巧型的烙铁）和握拳法（适合较大功率的烙铁）两种。
2、电烙铁使用前要上锡
焊接时用烙铁头沾取适量焊锡，并全部熔化，可保护好电烙铁。
3、电烙铁使用过后应沾取适量焊锡，然后应放在烙铁架上。
三、电子元器件的预处理及焊接基本方法
1、 搪锡处理
集成电路，各种新的元器件，通常都有良好的可焊性，可以直接进行焊接。
需要搪锡处理的有：连接线按规定剥出的线头、对于存放时间较长产生氧化后的元器件引脚，其处理方法有两种供选择：
（1）通过砂纸或断锯片将引脚处理干净，用预热后的烙铁沾松香后搪锡处理。
（2）将元器件引脚沾上焊锡剂，直接置入锡锅作焊接前的搪锡处理。
2、 元件焊接的基本方法
2.1 元件放置正确（注意：对有极性要求的不能放反）
2.2 烙铁角度（30 — 60度）
2.3 焊接时间2 — 3秒
2.4 剪脚留下1 — 1.5mm

四、具体元件焊接说明

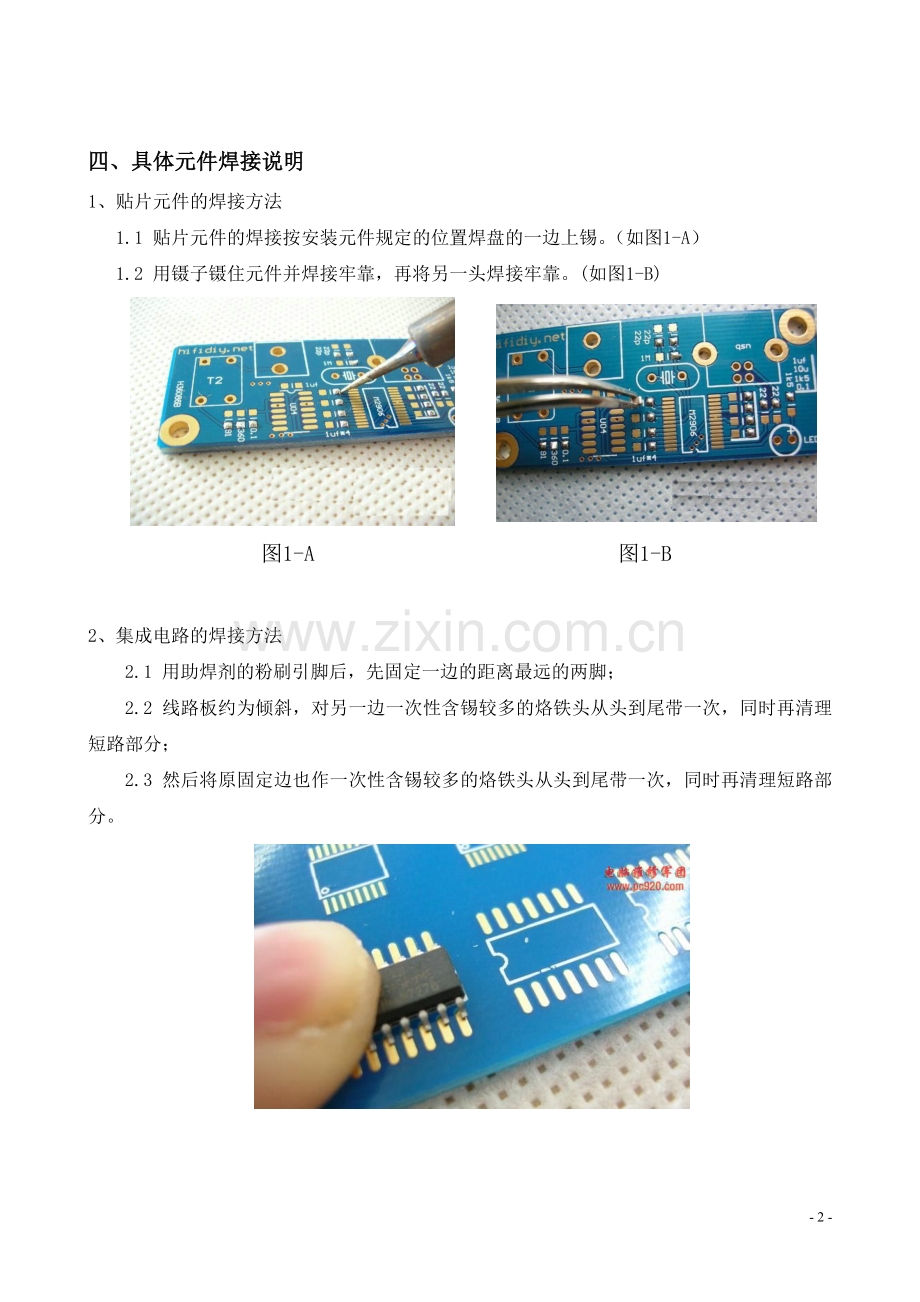

1、贴片元件的焊接方法
1.1 贴片元件的焊接按安装元件规定的位置焊盘的一边上锡。（如图1-A）
1.2 用镊子镊住元件并焊接牢靠，再将另一头焊接牢靠。(如图1-B)

图1-A 图1-B

2、集成电路的焊接方法
2.1 用助焊剂的粉刷引脚后，先固定一边的距离最远的两脚；
2.2 线路板约为倾斜，对另一边一次性含锡较多的烙铁头从头到尾带一次，同时再清理短路部分；
2.3 然后将原固定边也作一次性含锡较多的烙铁头从头到尾带一次，同时再清理短路部分。

3、插脚元件焊接
3.1 将插脚元件弯折，使元件脚宽度便于插入规定位置的焊盘孔；
3.2 将插脚元件插入线路板焊盘孔内并焊接。
3.3 待焊点上的焊锡全部熔化并浸没元件引线头后，电烙铁头沿着元器件的引脚轻轻往上一提离开焊点。（注：电烙铁应有足够的热量，才能保证焊接质量，防止虚焊和日久脱焊。）

注意
焊接力度：所有元器件焊接时间在2-3秒为佳（出现焊锡溶化并出现圆润）。
