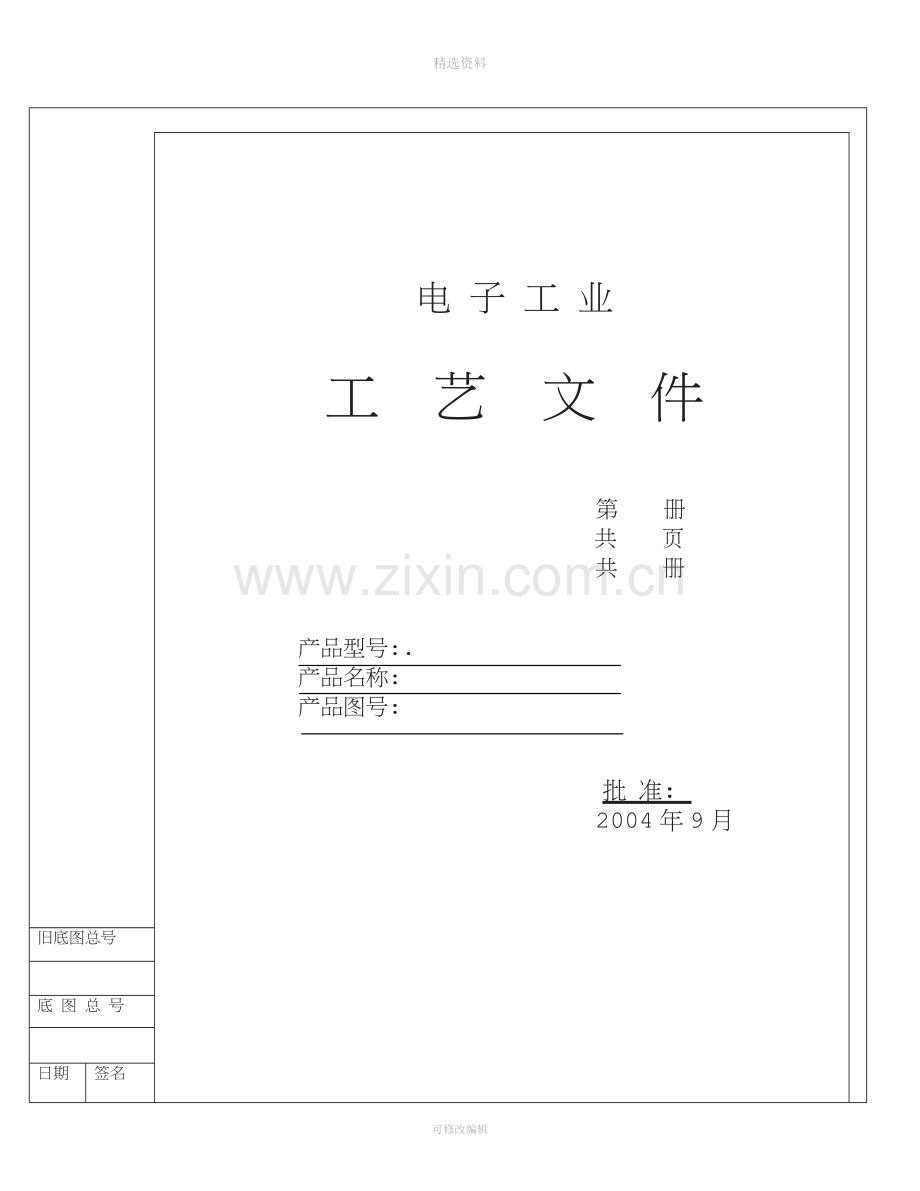

电 子 工 业
工 艺 文 件
第 册
共 页
共 册
产品型号:.
产品名称:
产品图号:
批 准:
2004年9月
旧底图总号
底 图 总 号
日期
签名
GY
LC

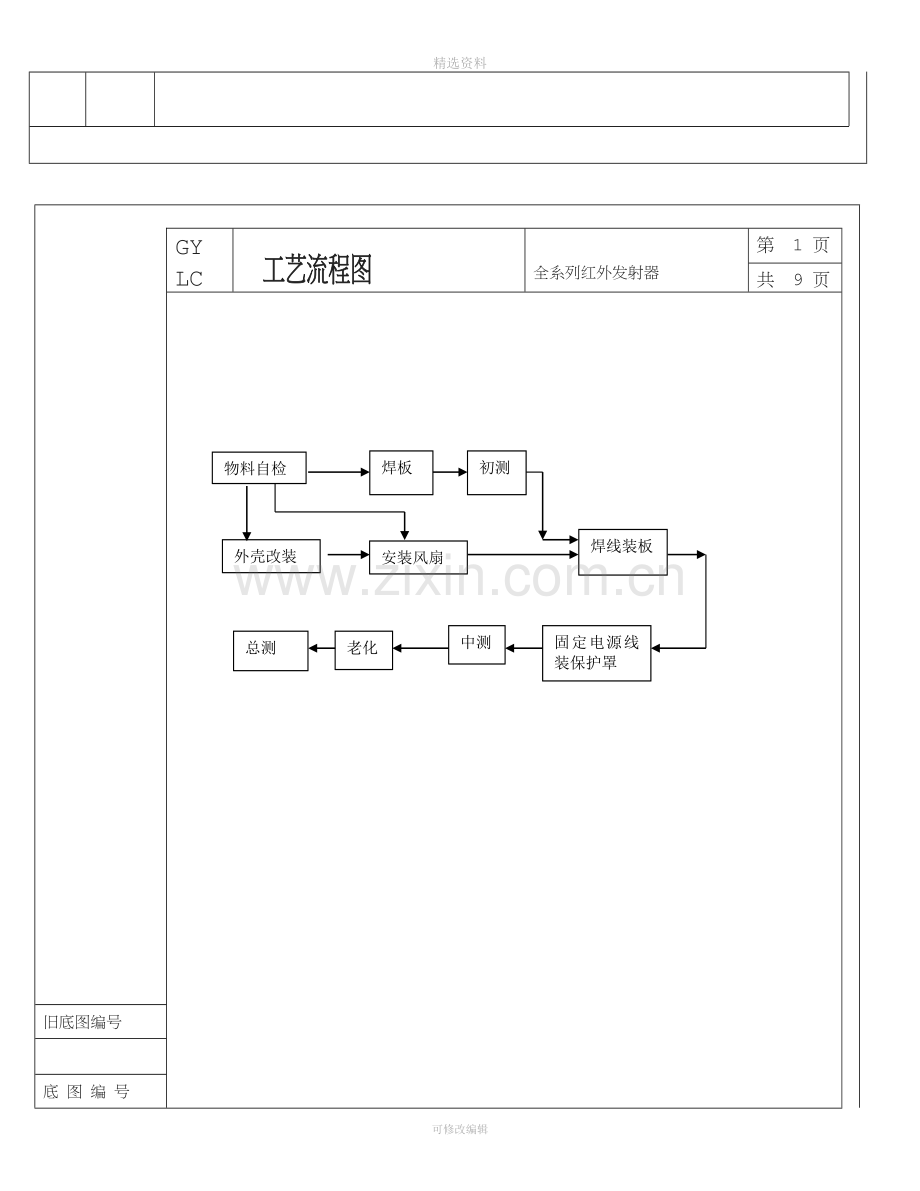

工艺流程图
全系列红外发射器
第 1 页
共 9 页
物料自检
焊线装板
总测
老化
中测
固定电源线装保护罩
安装风扇
外壳改装
初测
焊板
旧底图编号
底 图 编 号
更改通知单号
编 制
审 核
技 术 科
标准化
批 准
更 改 标 记
姓 名
签 名
日 期
日 期
描图： 校对：
CL
MX
材料、零（部）件明细
红外发射器材料清单
第 1 页
共 1页
序号
名 称
规 格 型 号
每只消耗
单位
生产单位
备 注
1
红外发射管
BC-503IRC-B
126
个
2
电阻
62Ω（1/2W）
9
个
精度1%
3
有机玻璃
（121mm*85mm*3mm）
1
块
宝石兰色
4
风扇
12V（30mm*30mm）
2
个
5
壳体
HL4420
1
个
6
线路板
104mm*67mm
1
块
7
螺丝
M3*16
8
个
8
螺母
M3
8
个
9
电源线
RVV（2*1.5）
5
米
10
标签
45*23mm
1
个
辅助材料
11
热缩管
Ф2mm
0.03
米
12
焊锡
Ф0.5mm
1
米
旧底图编号
底 图 编 号
更改通知单号
编 制
审 核
技 术 科
更 改 标 记
姓 名
签 名
日 期
日 期
描图： 校对：
CL
MX
材料、零（部）件明细
远距离红外发射器材料清单
第 1 页
共 1 页
序号
名 称
规 格 型 号
每只消耗
单位
生产单位
备 注
1
红外发射管
BC-503IRC-B
528
个
2
电阻
140Ω（1/2W）
48
个
3
有机玻璃
（245mm*169mm*3mm）
1
块
4
风扇
12V（50mm*50mm）
2
个
5
壳体
HL10420
1
个
6
线路板
225mm*142mm
1
块
7
螺丝
M3*25
4
个
8
螺丝
M3*16
4
个
9
螺母
M3
8
个
10
电源线
RVV（2*1.5）
18
米
11
标签
60*40mm
1
个
辅助材料
12
热缩管
Ф2mm
0.03
米
13
焊锡
Ф0.5mm
2.5
米
底 图 编 号
底 图 编 号
更改通知单号
编 制
审 核
技 术 科
更 改 标 记
姓 名
签 名
日 期
日 期
描图： 校对：
CL
MX
材料、零（部）件明细
双远距离红外发射器材料清单
第 1 页
共 1 页
序号
名 称
规 格 型 号
每只消耗
单位
生产单位
备 注
1
红外发射管
BC-503IRC-B
618
个
2
电阻
130Ω（1/2W）
56
个
3
有机玻璃
（245mm*169mm*3mm）
1
块
4
风扇
12V（50mm*50mm）
2
个
5
壳体
HL10420
1
个
6
线路板
225mm*142mm
1
块
7
螺丝
M3*25
4
个
8
螺丝
M3*16
4
个
9
螺母
M3
8
个
10
电源线
RVV（2*1.5）
18
米
11
标签
60*40mm
1
个
辅助材料
12
热缩管
Ф2mm
0.03
米
13
焊锡
Ф0.5mm
2.5
米
旧底图编号
底 图 编 号
更改通知单号
编 制
审 核
技 术 科
更 改 标 记
姓 名
签 名
日 期
日 期
描图： 校对：
GSDE
工时定额
全系列红外发射器
第 1 页
共 1 页
序号
工序名称
内容
每支（件）工时（小时）
备 注
1
焊板
双远发射板
1.8
焊板
远距离发射板
1.4
焊板
红外发射器板
0.5
2
初测
0.1
3
外壳改装
大罩
0.4
（钻孔）
小罩
0.35
（钻孔）
4
风扇安装
0.1
5
焊线装板
0.1
6
固定电源线、装保护罩
0.2
7
中测
0.1
8
老化
0.5
9
总测
0.1
合计
双远距离红外发射器
3.4
远距离红外发射器
3
红外发射器
2.05
旧底图编号
底 图 编 号
514358
更改通知单号
编 制
审 核
技 术 科
更 改 标 记
姓 名
签 名
日 期
日 期
描图： 校对：
C7
全系列红外灯 工艺条件
全系列红外发射器
第 1 页
共 9 页
序号
名 称
工 艺 条 件
备 注
1
焊接
260℃ 小于5s
2
测试
每路电流IF=50mA
定焦红外灯
IF=0.45A
50米红外灯
IF=1.9A
远距离红外灯
IF=2.8A
3
电老化
每路电流IF=50mA，t=0.5h
旧底图编号
底 图 编 号
更改通知单号
编 制
审 核
技 术 科
更 改 标 记
姓 名
签 名
日 期
日 期
描图： 校对：
D7
技术要求/检验方法
全系列红外发射器
第 1 页
共 9 页
技 术 要 求 检 验 方 法
1、 按红外发射器的种类通相应的电流，检验是否全部有红爆，并且红爆是否均匀。初测、中测、总测按此执行。
2、
3、
4、 按各种红外发射器的技术条件通相应电流，在暗室内，用遮光罩遮
5、 住其余红外发射二极管，只留一只发射红外光，每次红外发射器上选择五点，按中心，四个角选取，测试这五个点在CCD上成像效果（“镜头测试标准”中16级或16级以上）。此测试在总测工序进行。
6、 按红外发射器的种类通相应的电流，检验单支红外发射器的的正向电压，每支发射器均要标帖序列号，登记工艺卡，总测工序测此项。
7、 外壳所打散热孔要
8、 求均匀一致，无毛刺。中测工序测此项，
9、 风扇安装平稳，位置正确，方向正确，不阻碍其它部件工作。中测工序测此项
10、 红外发光管焊接Z方向不能有明显不平，X、Y方向不能有明显偏离。初测工序测此项
11、 焊接的所有焊点应光滑，无漏焊、 无虚焊现象。初测工序测此项
目测，不符合要求返工
按标定的目标，在测试设备相同条件下，测试清晰成像的级数，低于该级（“镜头测试标准”中16级）的为不合格，做测试记录。
用万用表测量，做测试记录
目测
目测及通电测试，无异声。
目测
目测
旧底图编号
底图编号
更改通知单号
编 制
审 核
技 术 科
更 改 标 记
姓 名
签 名
日 期
日 期
描图：校对：
SB
MX
设备及工装明细
全系列红外发射器
第1 页
共9 页
序号
设 备 及工装名 称
型号规格
生产单位
备 注
测试设备
1
摄像机
516D
2
镜头
6-60mm
3
监视器
14〞
4
稳压电源
30V5A
5
万用表
测试工装
6
遮光板
7
鳄鱼夹（带线）
8
测试标准等级图
生产工装
9
电烙铁
220V35W
10
螺丝刀
套装
11
手电钻
12
钻头
Φ3.3、Φ4.5
13
壁纸刀
14
垫板
1mm 、2mm
15
旧底图编号
16
17
底 图 编 号
18
更改通知单号
编 制
审 核
技 术 科
更 改 标 记
姓 名
签 名
日 期
日 期
描图： 校对：
G Z
K7
全系列红外灯 操作卡
全系列红外发射器
第 1 页
共 9 页
1、进厂元件、部件自检
1.1 风扇按标称电压通电，检验风扇是否正常运转。
1.2 确定红外发射管、外壳等型号是否正确。
1.3 其它零部件按样品比对，外观无毛刺，尺寸正常，颜色正常。
2、把红外管及限流电阻均匀准确且方向正确的焊接到线路板上，正极朝向板的中央，两侧对称，电阻焊在最外侧，
双远距离红外发射器（616只）一侧空3行不焊，别一测空4行不焊，每行22只发射管；远距离红外发射器（418只）两侧连焊两行，中间隔一行焊一行，剪掉挡电
风扇部分的红外发射二极管的管脚，然后按技术条件及技术要求的内容进行初测。
3、 缷掉外壳上的反光罩和固定部件，在壳体相应
4、 部位上按要求数量和大小打散热孔及安装孔，安装孔Φ3.3，散热孔Φ4.5。
5、 平稳安装好电风扇。
6、 卸开外壳后部进线槽，抽出原有的两芯电源
7、 线，然后更换成线芯面积为1.5mm2的电源线，双远距离红外发射器线长18米，远距离红外发射器线长10米，红外发射器线长6米，按原顺序穿入电源线。
8、 把初测好的电路板四个定位孔拧好定位螺丝。
9、 连接电风扇的电源线（红外发射器两电风扇需进行电风扇的串连），用热缩管保护焊点，然后把风扇电源线及红外发射器电源线焊接到线路板相应位置，如为黄绿双色线，绿色为正极，黄色为负极，如为棕蓝色线，则棕色为负，蓝色为正，正极线焊在中间线条上，负极线焊在两侧线条上。检查电路板上的管脚没有短接现象后把电路板平稳地放进外壳内，拉伸电源
10、 线到合适的松紧长度，然后固定电源线出线槽。
11、 放好密封胶圈，把有机玻璃放在保护罩框内，上到卡口内，均匀地压到壳体上，上好紧固螺丝。
12、 按规定的电流强度进行红外发射器中测。
10 、中测合格后的红外发射器按中测的电流强度进行电老化，时间为0.5小时，剔除早期失效的器件。总测可合并到此工序，随时检查有无异常状况，是否有不亮的红外发射管，无异常的红外发射器为合格品。
11、 粘贴产品标识，并标注上产品序列号。
旧底图编号
底 图 编 号
更改通知单号
编 制
审 核
技 术 科
标准化
批 准
更 改 标 记
姓 名
签 名
日 期
日 期
描图： 校对：
