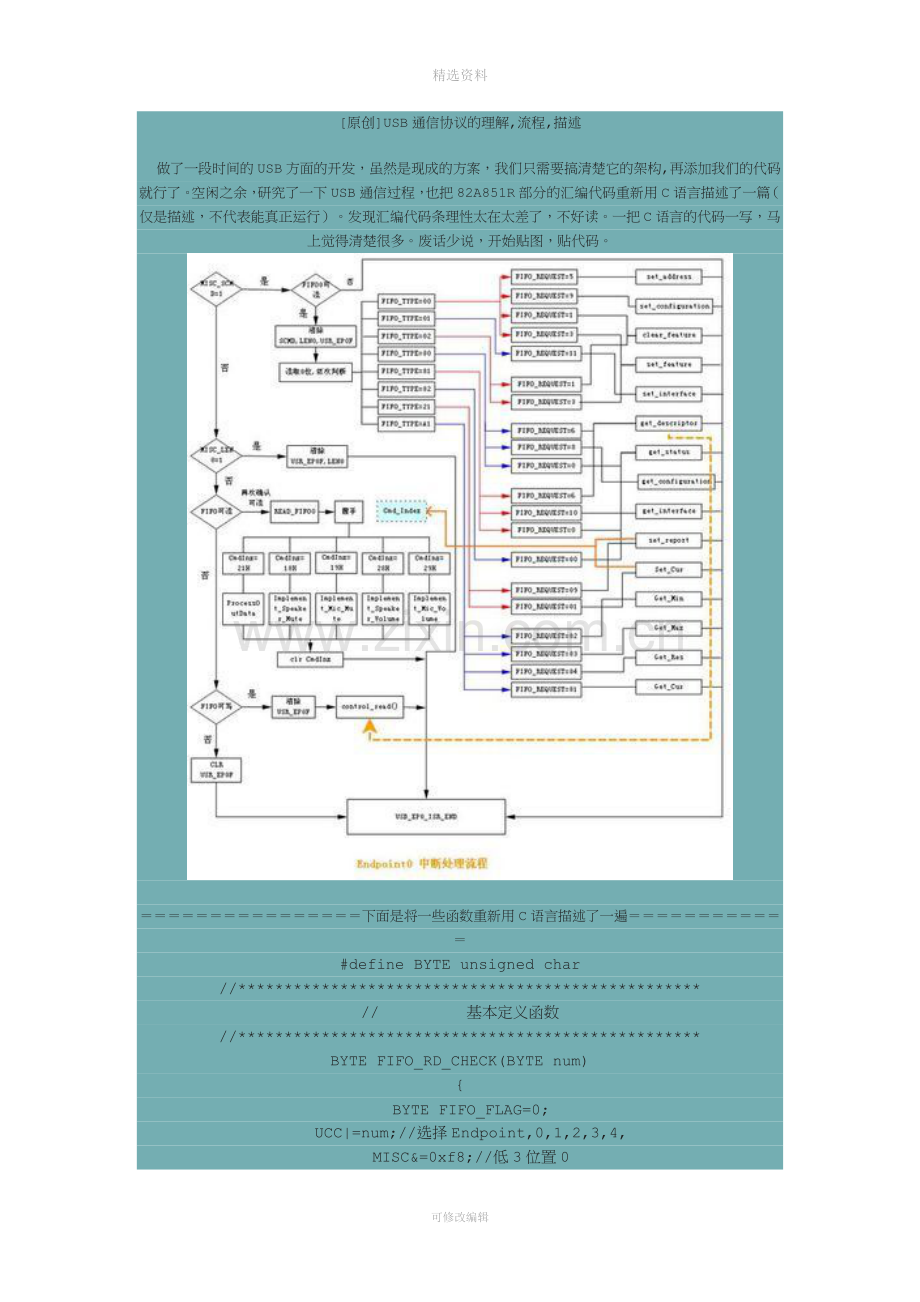

精选资料 [原创]USB通信协议的理解,流程,描述做了一段时间的USB方面的开发，虽然是现成的方案，我们只需要搞清楚它的架构,再添加我们的代码就行了。空闲之余，研究了一下USB通信过程，也把82A851R部分的汇编代码重新用C语言描述了一篇（仅是描述，不代表能真正运行）。发现汇编代码条理性太在太差了，不好读。一把C语言的代码一写，马上觉得清楚很多。废话少说，开始贴图，贴代码。＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝下面是将一些函数重新用C语言描述了一遍＝＝＝＝＝＝＝＝＝＝＝＝ #define BYTE unsigned char //************************************************** // 基本定义函数 //************************************************** BYTE FIFO_RD_CHECK(BYTE num) { BYTE FIFO_FLAG=0; UCC|=num;//选择Endpoint,0,1,2,3,4, MISC&=0xf8;//低3位置0 MISC|=0X00;//TX位置0; Delay_3us(); MISC|=0X01;//Set Request Delay_28us(); if(MISC&0X40!=0) FIFO_FLAG=0x0f;//READY if(MISC&0x80!=0) FIF0_FLAG&=0xf0;//Len0 Detected MISC&=0xfe;//clear REQ return FIFO_FLAG; } BYTE FIFO_WR_CHECK(BYTE num) { BYTE FIFO_FLAG=0;//后4位表示Ready位,前四位表示Len0位的状态是否有被设置 UCC|=num;//选择Endpoint,0,1,2,3,4, MISC&=0xf8;//低3位置0 MISC|=0X02;//TX位置0; Delay_3us(); MISC|=0X01;//Set Request Delay_28us(); if(MISC&0X40!=0) FIFO_FLAG=0x0f;//READY if(MISC&0x80!=0) FIF0_FLAG&=0xf0;//Len0 Detected MISC&=0xfe;//clear REQ return FIFO_FLAG; } void Read_FIFO(BYTE *Fifo_Addr,BYTE Fifo_Size,BYTE *buffer) { int i=0; MISC|=0x01;//Set Request for(i=0;i<Fifo_Size;i++) { buffer[i]=Fifo_Addr[0];//从FIFO地址取值 Delay_28us(); if(MISC&0x40==0) break;//Not Ready } MISC^=0X02;//改变TX位状态 Delay_3us(); MISC&=0XFE;//Clear Request } void Write_FIFO(BYTE *Fifo_Addr,BYTE SendLenth,BYTE *buffer) { int i=0; MISC|=0X01;//Set Request for(i=0;i<SendLenth;i++) { Fifo_Addr[0]=buffer[i];//将要发送的数据放至相应的Fifo中 Delay_28us(); if(MISC&0x40==0) break;//Not Ready } MISC^=0X02;//改变TX位状态 Delay_3us(); MISC&=0XFE;//Clear Request } BOOL Check_Real_Cmd() { BYTE bFlag_Real_Cmd=FALSE; if(MISC&0X20!=0) bFlag_Real_Cmd=TRUE; if(MISC&0X80!=0) bFlag_Real_Cmd=TRUE; return bFlag_Real_Cmd; } void Send_hand() { BOOL IsRealCmd,Status_Flag; while(1) { IsRealCmd=Check_Real_Cmd(); if(IsRealCmd==TRUE) return; else { Status_Flag=FIFO_WR_CHECK(0); if(Status_Flag&0x0f!=0)//Fifo_Ready break; else continue; } } MISC|=0x01;//Set Requset MISC^=0X02;//改变TX位状态 Delay_3us(); MISC&=0XFE;//Clear Request } void control_read(WORD *rom_dataptr,BYTE *buffer)//从中读取数据, { //rom_dataptr是全局的在其他函数中赋值改变 BYTE temp,i=0; if(buffer[7]!=0) //FIFO_WLENGTHH return; if(buffer[6]==0) //FIFO_WLENGTHL return; if(buffer[6]>data_start[0])//请求的数据超出ROM数据 return; data_count=buffer[6]; if(MISC&0x40!=0)//是控制指令 return; if(data_count==0) { Send_Hand_Shake(); return; } //开始真正的control_read while(1) { if(bFlag_RD_HTable==0)//Read Low Byte { bFlag_RD_HTable=1; buffer[i]=(BYTE )*rom_dataptr;//取其低位 i++; data_count--;//全局变量,要发送的总长度 if(data_count<=1) break; if(i+1==8)//FIFO_size=8 break; } else//Read Hight Byte { bFlag_RD_HTable=0; buffer[i]=(BYTE )(*rom_dataptr)>>8;//取其高位 rom_dataptr++;//将ROM指针前移 if(buffer[i]==0x3f) continue; else { i++; if(data_count<=1) break; if(i+1==8) break; } } }//填充完毕,结束循环,开始向FIFO发送数据 while(1) { if(Check_Real_Cmd()==TRUE) return; if(FIFO_WR_CHECK(0)&0xff==0) continue;//Not Ready } Write_FIFO(Fifo_0_Addr,0x02,buffer); } //************************************************** // SetAddress(): 重新设定Endpoint地址函数 //************************************************** void SetAddress(BYTE *buffer) { BYTE Dev_Addr; Dev_Addr=buffer[2]//FIFO_OUT3,FIFO_WVALUEL SIES|=0x01;//主机从设备读操作后将更新在AWR中的地址,否则为0则立即更新 Dev_Addr&=0XFE; USB_AWR=Dev_Addr; Send_Hand_Shake(); } //************************************************** // SetConfiguration(): 设置配置函数 //************************************************** void SetConfiguration(BYTE *buffer,BYTE *USB_Configuration) { USVC|=0x80; PGA_CTRL|=0x80; *USB_Configuration=buffer[2];//FIFO_WVALUEL STALL&=0x00;//设置好以上的寄存器 Send_Hand_Shake(); } //************************************************** // ClearFeature(): 清徐Feature函数 //************************************************** void ClearFeature(BYTE *buffer) { BYTE temp; temp=buffer[2];//FIFO_wValueL if(temp=0x01) { Send_Hand_Shake(); } else STALL0|=0x01;//SendStall0(); } void ClearFeature_Endpoint(BYTE *buffer) { BYTE temp; temp=buffer[4];//FIFO_wIndexL if(bFlag_SetConfiguration_Ready==TRUE);//表明已经配置过了 temp=GetPipeBit(temp);//获取对应位 temp=~temp;//取反 STALL=temp&STALL;//与STALL寄存器相与,将需要的位置0 Send_Hand_Shake(); } //************************************************** // SetFeature(): 设置Feature函数 // 包括Endpoint部分 //************************************************** void SetFeature(BYTE *buffer) { BYTE FIFO_wValueL=buffer[2]; BYTE FIFO_wValueH=buffer[3]; if(FIFO_wValueH==0x00) { if(FIFO_wValueL==0x01) { Send_Hand_Shake(); } else STALL0|=0x01;//SendStall0(); } else if(FIFO_wValueH>=0X81<=0X84) { if(FIFO_wValueL==0x00) { Send_Hand_Shake(); } else STALL0|=0x01;//SendStall0(); } else STALL0|=0x01;//SendStall0(); } void SetFeature_Endpoint(BYTE *buffer) { BYTE temp; temp=buffer[4];//FIFO_wIndexL if(bFlag_SetConfiguration_Ready!=TRUE) return;//有没有被SetConfiguration()设置 temp&=0x7f; temp=GetPipeBit(temp);//获取对应位 STALL=temp|STALL;//将指定的Enpoint置1 Send_Hand_Shake(); } //************************************************** // SetInterface(): 设置Interface函数 // //************************************************** BOOL SetInterface(BYTE *buffer,BYTE *USB_Interface_Alt,BYTE *USB_Interface) { *USB_Interface_Alt=buffer[2];//FIFO_WVALUEL *USB_Interface=buffer[4];//FIFO_WINDEXL PA|=0X01;//Set PA.0 Send_Hand_Shake(); return TRUE; } //************************************************** // GetDescriptor(): 获取Descriptor // 描述的函数 //************************************************** void GetDescriptor(BYTE *buffer) { BYTE FIFO_WvalueH=buffer[3]; BYTE FIFO_wIndexL=buffer[4]; switch(FIFO_WvalueH) { case 01://device, 80 06 00 01 GetDeviceDescriptor(); return; case 02://configurationDescriptor 80 06 00 02 GetConfigurationDescriptor(); return; case 03://string,80 06 00 03 GetStringDescriptor(); default: break; } //********************************** //****Then test for HID class Descriptor //*********************************** if(FIFO_wIndexL==0x03)//Check Interface 3,被配置为HID { switch(FIFO_WvalueH) { case 22://report,81 06 00 22 GetReportDescriptor(); break; case 21://HID,81 06 00 21 GetHIDDescriptor(); break; default: STALL0|=0x01;//SendStall0();//无法解析的情况 break; } } else STALL0|=0x01;//SendStall0();//无法解析的情况 } void GetDeviceDescriptor(BYTE *buffer) { BYTE data_count; BYTE *data_start; data_count=device_desc_table[0];//低字节存放长度 data_start=device_desc_table; } //************************************************** // GetStatus(): 设置USB状态的函数 // 包括Endpoint部分 //************************************************** void GetStatus(BYTE *buffer) { BYTE FIFO_SendLen=0X02; buffer[0]=0x00; buffer[1]=0x01; while(1) { if(Check_Real_Cmd()==TRUE) break;//估计是Len0=1,结束会话 if(FIFO_WR_CHECK(0)==FALSE) continue; } Write_FIFO(Fifo_0_Addr,FIFO_SendLen,buffer); } GetStatus_Endpoint(BYTE *buffer) { BYTE FIFO_SendLen=0X02; BYTE temp; temp=buffer[4];//FIFO_wIndexL,表示要检测的Endpoint号 temp&=0x7f; temp=GetPipeBit(temp);//获取位数如:0000 00101B => 0010 0000B if(temp&STALL==TRUE)//要检测的位置1 buffer[0]=1; else buffer[0]=0; buffer[1]=0; while(1) { if(Check_Real_Cmd()==TRUE) break;//估计是Len0=1,结束会话 if(FIFO_WR_CHECK(0)==FALSE) continue; } Write_FIFO(Fifo_0_Addr,FIFO_SendLen,buffer); } //************************************************** // GetConfiguration(): 设置配置的函数 // //************************************************** void GetConfiguration(BYTE *buffer,BYTE USB_Configuration) { BYTE FIFO_SendLen; buffer[0]=USB_Configuration; FIFO_SendLen=0x01; while(1) { if(Check_Real_Cmd()==TRUE) return; if(FIFO_WR_CHECK(0)&0x0f!=0)//Fifo Ready break; } Write_FIFO(Fifo_0_Addr,FIFO_SendLen,buffer); } //************************************************** // GetInterface(): 获取Interface接口的函数 // //************************************************** void GetInterface(BYTE USB_Interface_Alt,BYTE *buffer) { BYTE FIFO_SendLen; buffer[0]=USB_Interface_Alt; FIFO_SendLen=0x01; while(1) { if(Check_Real_Cmd()==TRUE) return; if(FIFO_WR_CHECK(0)&0xff==0) continue;//Not Ready } Write_FIFO(Fifo_0_Addr,FIFO_SendLen,buffer) } //************************************************** // SetReport(): 设置Report的函数 // //************************************************** BYTE SetReport(BYTE *buffer) { BYTE FIFO_wValueH=buffer[3]; BYTE nCmdIndex1; if(FIFO_wValueH==0x02)//set_output_report { if(buffer[4]!=0x03)//check interface { STALL|=0x01;//ENPOINT0 Error return; } if(buffer[6]!=0x08)//FIFO_wLengthL,check length { STALL|=0x01;//ENPOINT0 Error return; } nCmdIndex1=0x21; } return nCmdIndex1;//返回命令索引号 } //************************************************** // SetCur(): 设置当前信息的函数 // 包括VolumeControl,MuteControl //************************************************** void SetCur(BYTE *buffer)//;21 01 { if(buffer[3]==0x01)//MUTE_CONTROL MuteControl(); else if(buffer[3]==0x02)//VOLUME_CONTROL VolumeControl(); else STALL0|=0x01; } BYTE MuteControl(BYTE *buffer) //21 01 00 01,if have more feature , the state must be modify!! { BYTE nCmdIndex1; if(buffer[5]==0x02)//FIFO_wIndexH,MuteControl_SetSpeaker(); { nCmdIndex1=0x18; return nCmdIndex1; } else if(buffer[5]==0x06)//MuteControl_SetMic(); { nCmdIndex1=0x19; return nCmdIndex1; } } BYTE VolumeControl(BYTE *buffer) { BYTE nCmdIndex1; if(buffer[5]==0x02)//FIFO_wIndexH,VolumeControl_SetSpeaker() { nCmdIndex1=0x28; return nCmdIndex1; } else ifbuffer[5]==0x06) { nCmdIndex1=0x29; return nCmdIndex1; } } //************************************************** // GetMin(): 获取各种最小信息的函数 // 包括GetMin_SetSpeaker,GetMin_SetMic //************************************************** void GetMin(BYTE *buffer) { if(buffer[5]==0x02)//FIFO_wIndexH GetMin_SetSpeaker(); else if(buffer[5]==0x06) GetMin_SetMic(); else STALL|=0X01; } void GetMin_SetSpeaker(BYTE *buffer) { buffer[0]=0x00; buffer[1]=0xe0;//Min_Volume while(1) { if(Check_Real_Cmd()==TRUE) return; if(FIFO_WR_CHECK(0)&0xff==0) continue;//Not Ready } Write_FIFO(Fifo_0_Addr,0x02,buffer) } void GetMin_SetMic(BYTE *buffer) { buffer[0]=0x00; buffer[1]=0x00;//MIC_Min_Volume while(1) { if(Check_Real_Cmd()==TRUE) return; if(FIFO_WR_CHECK(0)&0xff==0) continue;//Not Ready } Write_FIFO(Fifo_0_Addr,0x02,buffer) } //************************************************** // GetMax(): 获取各种最大信息的函数 // 包括Speaker,Mic //************************************************** void GetMax(BYTE *buffer) { if(buffer[5]==0x02)//FIFO_wIndexH GetMax_SetSpeaker(); else if(buffer[5]==0x06) GetMax_SetMic(); else STALL0|=0x01; } void GetMax_SetSpeaker(BYTE *buffer) { buffer[0]=0x00; buffer[1]=0x0c;//Max_Volume while(1) { if(Check_Real_Cmd()==TRUE) return; if(FIFO_WR_CHECK(0)&0xff==0) continue;//Not Ready } Write_FIFO(Fifo_0_Addr,0x02,buffer) } void GetMax_SetMic(BYTE *buffer) { buffer[0]=0x00; buffer[1]=0x0c;//MIC_Max_Volume while(1) { if(Check_Real_Cmd()==TRUE) return; if(FIFO_WR_CHECK(0)&0xff==0) continue;//Not Ready } Write_FIFO(Fifo_0_Addr,0x02,buffer) } //************************************************** // GetRes(): // //************************************************** void GetRes(BYTE *buffer) { buffer[0]=0x00; buffer[1]=0x01; while(1) { if(Check_Real_Cmd()==TRUE) return; if(FIFO_WR_CHECK(0)&0xff==0) continue;//Not Ready } Write_FIFO(Fifo_0_Addr,0x02,buffer) } //************************************************** // GetCur(): // //************************************************** void GetCur(BYTE *buffer) { BYTE FIFO_wLengthL=buffer[6]; BYTE FIFO_wIndexH=buffer[5]; BYTE FIFO_SendLen; FIFO_SendLen=FIFO_wLengthL; if(FIFO_SendLen==0x01) GetCurMute(); else if(FIFO_SendLen==0x02) GetCur_Volume(); else STALL|=0x01; } void GetCur_Mute(BYTE *buffer) { if(FIFO_wIndexH==0x02) GetCur_Mute_Speaker(); else if(FIFO_wIndexH==0x06)
