毛管压力曲线特征参数计算.ppt

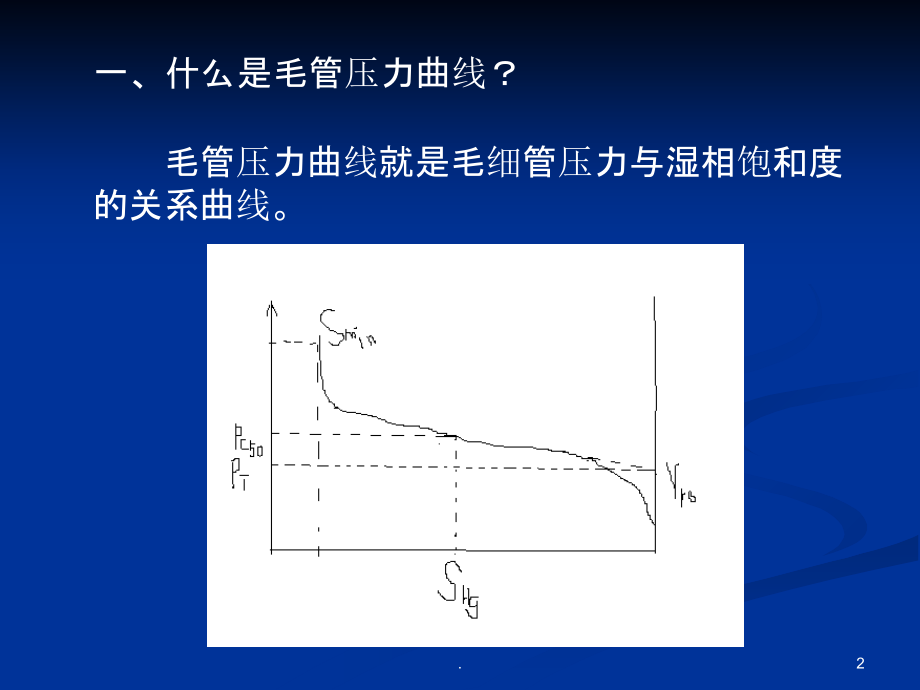

*,*,单击此处编辑母版标题样式,.,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,毛管压力曲线特征参数计算,1,.,一、什么是毛管压力曲线？,毛管压力曲线就是毛细管压力与湿相饱和度的关系曲线。,2,.,二、压汞法的基本原理,必须对非湿相流体施压，才能将它注入到岩芯的孔隙中去。所加的压力就是附加的毛管压力。随着注入压力的不断增加，水银就不断进入较小的孔隙。,3,.,毛管压力是在多孔介质的微细毛管中，跨越两种非混相流体弯曲界面的压力差，其数学表达式为：,4,.,二、毛管压力曲线的归一化处理,1 储层J函数的生成,根据同一储层所测定的多块岩样的毛管压力曲线资料，以及各岩样的渗透率和孔隙度值，用J函数,5,.,2 平均毛管压力曲线的确定,根据储层的平均孔隙度、渗透率以及束缚水饱和度，利用上面回归出的J函数的表达式则可反求储层的平均毛管压力曲线，即,6,.,(2-49),(2-49),改为：,7,.,（2）饱和度中值压力P,c50,：饱和度中值压力是指饱和度为50%时对应的注入曲线的毛管压力，这个数值反映了两相流体各占一半时的特定条件。当孔隙中充满油、水两相时，可以用 P,c50,的值来衡量油的产能大小。,（3）最小非饱和孔隙体积S,min,：最小非饱和的孔隙体积S,min,表示当注入水银的压力达到压汞仪最高压力时，没有被水银侵入的孔隙体积百分数。,8,.,将注入最大压力降低到压汞仪的最小压力时，从样品退水银的总体积与同一压力范围内注入岩样的水银总体积的比值称为水银退出效率，即,（4）退出效率W,g,：,9,.,2 正态分布特征值,在压汞资料的正态频率曲线上，可以对孔喉大小分布的资料进行统计处理，引用其特征值供对比、分析及数学处理之用。这些量度包括：,（1）中值（D,50,），即孔隙分布处于最中间的孔隙直径，它可以反映岩石的渗透性。显然其值越大，渗透性能越好。,主要倾向量度,10,.,（2）均值（Dm），是孔隙大小总平均的量度，可以用下面两式之一进行计算：,（3）峰值（dm），是最常出现的孔隙直径，即频率曲线的峰。,11,.,（4）孔隙的分选系数（Sp），是样品中孔隙大小标准偏差量度。Sp值越小，则大直径的孔隙越均匀。其计算公式为：,分散度的量度,12,.,（5）相对分选系数（S,m,），相对分选系数的定义为分选系数S,p,与均值D,m,的比值，其值可以用来表征孔隙大小分布的均匀程度。,峰度的量度,（6）峰态（K,p,），是峰度程度的量度，也就是孔隙分布中尾部孔隙直径展幅与中央部分孔隙直径展幅的比值：,13,.,3 地质混合经验分布的数字特征主要倾向量度,（1）均值（D,m,）是孔隙大小总平均的量度,分散度的量度,（2）均方差（分选系数或标准）,主要倾向,量度,它是孔隙大小分散程度的量度，不对称性的量度。其值越大，孔隙大小就越不均匀。,14,.,五、油水过渡带高度的计算,把室内获得的入门压力和平均束缚水对应的毛管压力转换成油藏条件下对应的数值：,15,.,五、油水过渡带高度的计算,然后求出对应的自由水面以上的高度：,由此得油水过渡带高度,16,.,
