某高层病房楼工程施工组织设计(115.8m-框剪-核心筒)-典尚设计-三维动画效果.doc

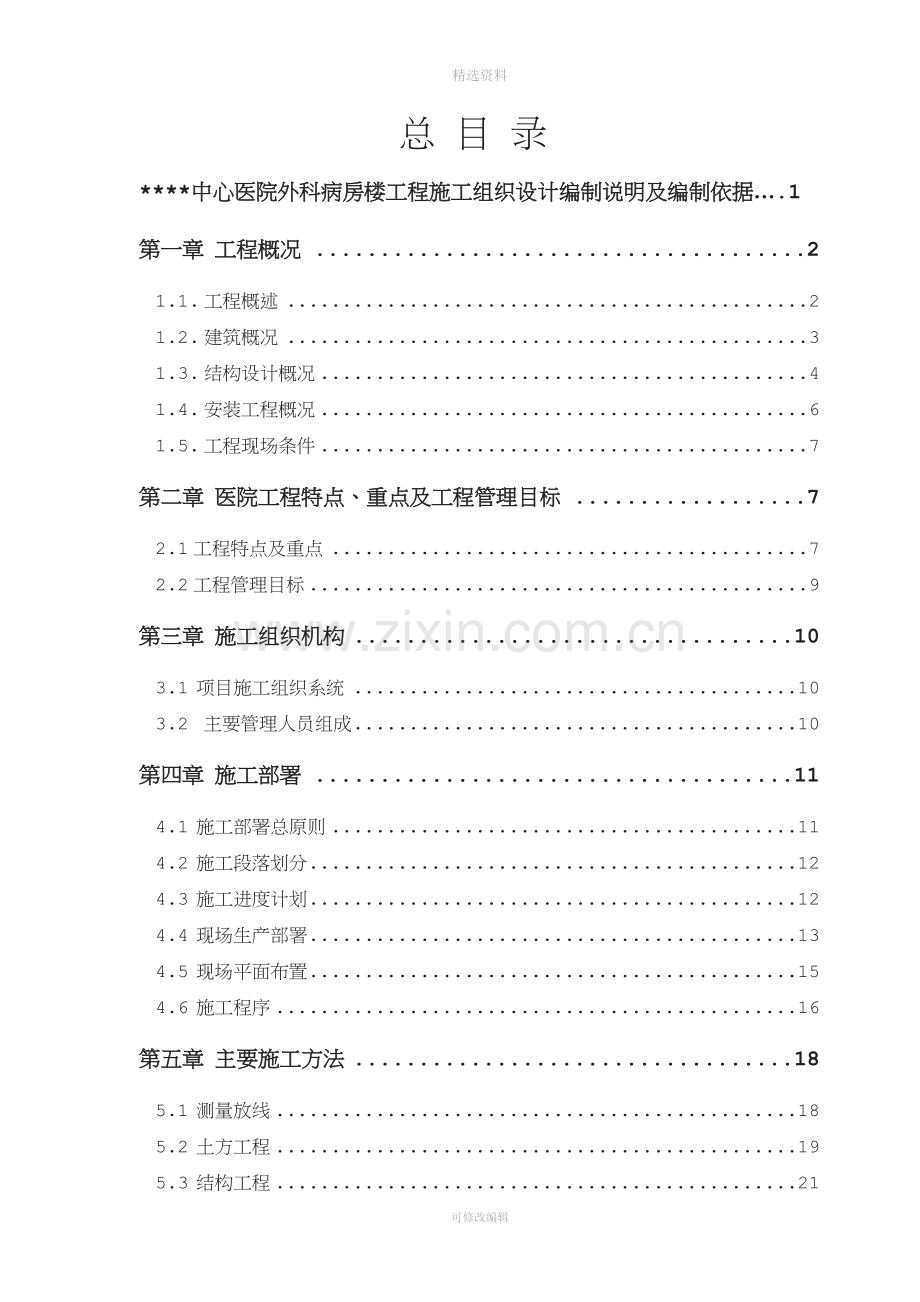

精选资料总 目 录 *中心医院外科病房楼工程施工组织设计编制说明及编制依据.1第一章 工程概况21.1.工程概述21.2.建筑概况31.3.结构设计概况41.4.安装工程概况61.5.工程现场条件7第二章 医院工程特点、重点及工程管理目标72.1工程特点及重点72.2工程管理目标9第三章 施工组织机构103.1 项目施工组织系统103.2 主要管理人员组成10第四章 施工部署114.1 施工部署总原则114.2 施工段落划分124.3 施工进度计划124.4 现场生产部署134.5 现场平面布置154.6 施工程序16第五章 主要施工方法185.1 测量放线185.2 土方工程195.3 结构工程215.3.1 模板工程215.3.2 钢筋工程305.3.3砼工程365.4 填充墙的施工425.5 装饰工程455.6 楼地面工程605.7 门窗工程615.8防水保温工程625.9 脚手架工程635.10 安装工程施工64第六章 劳动力配备计划及主要施工机械配备计划736.1 劳动力计划7362 主要施工机械计划746.3 主要周转材料的需求计划75第七章 确保工程质量的技术组织措施767.1 质量保证体系767.2 质量保证措施777.3 成品保护867.4 精品（*杯）工程的认识和措施907.5 质量薄弱环节分析及其预防措施92第八章 确保工期的技术组织措施及施工总进度网络图1018.1机构保障1018.2保证工程工期的赶工措施1018.3 工期控制措施1038.4可能影响工程工期问题的分析及其预防措施1048.4.1 农忙季节及节假日对工期的影响1048.4.2 冬、雨期对工期的影响104第九章 确保安全施工的技术组织措施1089.1 建立安全保证体系1089.2 安全生产目标1089.3 现场安全管理规章制度1089.4 主要项目的安全技术措施112第十章 确保文明施工的技术组织措施11910.1 管理目标11910.2 组织保证12010.3 工作制度12010.4 管理措施120第十一章 本工程的各关键点、难点及处理措施12311.1 大体积砼的施工措施12311.2后浇带施工12811.5防水工程质量通病及预防措施13211.6 高层建筑垂直度的控制措施13411.7安装工程施工134第十二章 本工程中新技术、新工艺的应用13712.1 钢筋直螺纹连接施工技术13712.2 顶板模板早拆支撑体系施工技术13712.3 粗直径钢筋闪光对焊13812.4 混凝土泵送技术13812.5 混凝土双掺技术应用13812.6 高强高性能混凝土技术13812.7 高强高性能钢筋应用技术13912.8新型防水卷材的使用13912.9 梦龙管理软件的应用13912.10 均衡计划用电技术13912.11 砌块综合组砌技术应用13912.12 建筑工程资料管理系统在建筑施工资料管理中的应用140第十三章 与特殊专业分包商的配合措施140附图表质量、安全、文明保证体系施工平面布置图施工网络进度计划*市中心医院外科病房楼工程施工组织设计编制说明及编制依据 一、综合说明 我公司对本工程的投标给予了高度重视，我们本着“质量第一，科学规范，保护环境，用户至上”的服务宗旨，针对该工程的工期要求、质量要求，并结合工程的施工条件、施工环境和设计要求等，制定出详细的管理方法、质量、工期保证措施以及施工安全保证措施。我们将从施工准备阶段开始就对该工程进行详细分析，针对其特点和结构形式，从工程的每个分项分部着手，择优选定施工方案，做到“精心组织，科学管理”，用我们的真诚和信心来实现*市中心医院对该工程提出的质量、工期及安全文明目标。 二、 内容说明 依据招标文件及合同要求，本设计中的分部分项工程仅涉及以下内容：土建部分：基础工程、主体工程、屋面防水工程、屋面及外墙保温工程、初装饰工程、门窗工程、室外工程（台阶、散水、坡道等）。安装工程：施工图文件中的给水、排水系统，供暖系统，供配电及照明系统，防雷接地系统的安装；其他弱电系统的配管、线盒、箱洞预留、预埋。其他需要和甲方直接分包工程有关的配合工作。三、编制依据1、 *市中心医院外科病房楼工程招标文件、清单、答疑及图纸；2、 建设部、省、市推广应用新技术重点推广项目和限制、陶汰产品的文件；3、*省*集团公司在施工“*市*人民医院”“*中心医院”等类似工程中积累的施工及管理经验。4、*省*集团公司的内部“管理手册”及“程序文件”；5、现行中华人民共和国、行业及*省、*市的一切有关法规、规范、规程及标准等：工程测量规范（GB 500262007）混凝土质量控制标准 （GB 5016492）混凝土泵送施工技术规程（JGJT 1095）钢筋焊接及验收规程 （JGJ 182003）建筑装饰装修工程质量验收规范（GB 502012001）建筑地基基础施工质量验收规范（GB 502022002）砌体工程施工质量验收规范（GB 502032002）砼结构工程施工质量验收规范（GB 502042002）屋面工程质量验收规范（GB 50272002）地下防水工程质量验收规范（GB 502082002）建筑地面工程施工质量验收规范（GB 502092002）建筑装修工程质量验收规范（GB 502102001）建筑给水排水及采暖工程施工质量验收规范（GB 502422002）通风与空调工程施工质量验收规范（GB 508432002）建筑电气安装工程施工质量验收规范（GB 503032002）建筑工程施工质量验收统一标准（GB 503002001）施工现场临时用电安全技术规程（GJGJ 462005）建筑机械使用安全技术规范（JGJ 332001）建筑施工扣件或钢管脚手架安全技术规程（JGJ 130-2001）建筑施工高处作业安全技术规范（JGJ 8091）建筑施工安全检查标准（JGJ 5999）砼结构施工图平面整体表示方法制图规则和构造详图（0306G101）05系列工程建设标准设计图集（05YJ系列）本工程设计图纸中所采用标准图集及其他有关国家政策、法规。第一章 工程概况1.1. 工程概述*市中心医院外科病房楼工程（以下称该工程）位于*市*路中段*市中心医院院内，*路与文化路交叉口西北角，由*市中心医院投资兴建，设计单位为*设计有限公司。该工程设计新颖、造型优美，建成后将成为*市区标志性建筑。1.2. 建筑概况1.2.1本工程为大型医院病房楼工程，平面形状呈长方形，地下二层，地上二十六层，建筑总高度为115.8m，总建筑面积为47716平方米，其中99.7m以下为钢筋砼框架-剪力墙结构，以上为钢结构。地下二层层高为4.0m，地下一层和地上一层层高为4.8m，地上二层四层层高为4.5m，五层以上层高为3.6m。地下二层功能为地下人防医疗救护站及消防水池；地下一层为设备中心；一层出入院大堂；二层中心供应、血库，三层为重症ICU监护中心；四层五层手术部及辅助区；六层为中心药房、医改中心；七二十六层为住院部，含PICU、NICU、CCU等；消防控制室设在一层并直接对外。1.2.2该工程建筑类别为一类，耐火等级为一级，每层设二部疏散楼梯，客梯四部，医用电梯共六部。1.2.3本工程屋面防水等级为II级，防水层为一层3mm厚高聚物改性沥青防水卷材，地下室防水等级为I级,采用砼结构自防水（S8/S6）+二层3厚SBS高聚物改性沥青防水卷材。1.2.4 外墙保温采用挤塑板、屋顶及接触室外空气楼板均采用挤塑板保温层，门窗采用钢质防火门、铝合金门窗、PVC塑料窗、铝塑板门，所有门上观察窗玻璃均采用5厚钢化玻璃，窗玻璃采用6厚钢化玻璃。1.2.5 本工程外墙装饰主要采用干挂石材幕墙、铝合金单板幕墙、点式幕墙及贴面砖，其余内部装修详见下表：室内装修材料选用表序号名称做法适用部位1地面1乳黄色防滑陶瓷地砖配电防化通信值班、防化监测室、厕所等有水房间地面2细石砼地面楼梯间、消防梯、水泵房等处楼面1无溶剂还氧涂料地面消防水池等处楼面2氰凝涂料防潮楼面药品储备库楼面3不发火水泥砂浆制氧、正压机间楼面4花岗石电梯厅、休息观景室等楼面5环保亚麻板公共空间、空共走道楼面6聚酯膜+重晶石砂浆X光照前室楼面7防静电地板电脑室2内墙1面砖墙面配电防化通信值班、防化监测室、厕所等有水房间内墙2混合砂浆+乳胶漆用于各层门厅、走廊、楼梯间及其他普通房间墙面内墙3干挂花岗石电梯厅、观景厅等内墙4混合砂浆+1015厚钡水泥X光照室、暗室、存片机房室内墙5吸声墙面空调机房、设备机房等噪音大的房间内墙6铝塑板墙面产房及产房缓冲间3顶棚1轻岗龙骨+铝扣板配电防化通信值班、防化监测室、厕所等有水房间顶棚2混合砂浆打底外刷乳胶漆楼梯间、消防梯极普通房间顶棚320厚钡水泥X光照室、暗室、存片机房室顶棚4轻岗龙骨+石膏板扣板护士站、示教室4漆1一底两道红色调和漆楼梯木扶手漆2浅灰色调和漆楼梯钢扶手5踢角面砖踢脚楼梯间、水泵房脊有水房间塑料踢脚其他普通房间1.3. 结构设计概况1.3.1本工程为现浇框架剪力墙结构，结构平面布置为长方形，东西两端楼梯间、电梯间处为两个剪力墙核心筒，以增强高层结构的水平刚度。主楼砼结构板高度97.65m，附楼楼面结构板高度为21.85m。该工程是高层综合性医院及住院大楼，安全等级为二级，建筑抗震设防类别为乙类，抗震设防烈度为8度，框架抗震等级为均为一级。1.3.2本工程基础设计等级为甲级，建筑场地类别为II类。基础采用筏板基础，设计持力层为卵石层，地基承载力特征值为350Kpa。主楼筏板厚度为1500、2000，附楼筏板厚度为500厚。1.3.3 结构构件主要尺寸见下表： 主要结构构件尺寸 (单位:mm)楼层构件尺寸混凝土强度等级墙厚柱梁板墙、柱梁、板地下二层6004003001100120012001200400800400900220C60C35地下一层6003004001100120012001200400600300700500700180C60C35一层、二层6004003001100120012001200600600400600300500120C60C35三层60040030011001200120012006001200400600300500120C60C35四层六层600400300110010001100900400600300500120C60C35七十一层600400300100090010001100800800400600300500120C55C35十二层十七层600400300100090010001100400600300500120C50C35十八二十三层600400300800800800900400600300500120C40C35二十四二十六600400300600800800800800900400600300500120C30C30屋顶层600400300600800800900400600300500140C30C301.3.5混凝土强度等级：基础垫层为C15,筏板基础C35，抗渗等级为S8；地下室顶板、梁板、水池侧壁为C30.抗渗等级为S6,其余所有构造柱、圈梁、现浇过梁以及压顶梁均为C20，有幕墙部分采用C30。1.3.5钢筋：钢筋主要采用HPB235、HRB335、HRB400，基础、梁的主要受力筋主筋均为HRB400,墙柱、受力筋、楼板及构造与构造筋多采用HRB335型钢筋，箍筋为HPB235和HRB335，分布筋采用HPB235。Q235及HPB235钢筋采用E43焊条，Q345-B及HRB335、HRB400型钢筋采用E50型焊条。1.3.6填充墙砌体采用MU7.5级加砌砼块，M7.5混合砂浆填砌；1.4. 安装工程概况本工程中安装工程包括给排水系统、电气系统、暖通空调系统以及动力系统。1.4.1给排水本工程给排水工程包括室内外给水系统、排水系统及消防系统。室内给水系统分冷水和热水两部分，冷水竖向分成三个区，低区：13层（市政水直供），中高区（变频加压供水）：422层。室内配水支管为不锈钢管，环压连接。供水主立管及配水横干管为孔网钢带管，电熔连接。泵房内给水管为钢塑复合给水管。热水管材选用不锈钢管，采用酚醛泡沫保温。室外给水采用钢丝网骨架增强复合塑料管，电热熔连接。室内排水采用分流制排水系统，地下室积水坑有压排水管采用热浸镀锌钢管，丝扣连接；室内排水管采用PVCU芯层发泡塑料排水管溶剂粘合连接。室外污水管采用双壁波纹塑料管，室外雨水管采用双壁波纹塑料管。消防给水系统采用临时高压给水系统，并设有DN150地下式SQX150-C型消防水泵结合器，与消火栓环状给水管网相连。管材采用内外壁热镀锌钢管。1.4.2电气系统电气工程包括变配电系统、配电、照明、防雷接地、消防报警系统等。本建筑物为一类高层建筑，建筑物内的用电负荷主要为一级和二级负荷。高压电源由当地10KV电网引至本工程变电所，低压电源由本工程变电所供给，另设自备柴油发电机组，以确保本工程内一、二级电气负荷用电。本工程接地保护采用TN-S系统。建筑防雷属于第二类防雷建筑物。本工程绝缘导线采用阻燃ZR塑料绝缘铜芯导线、电缆。1.4.3暖通空调系统本工程空调风管采用镀锌钢板风管制作，洁净室内空调系统采用优质镀锌钢板制作风管。然风机盘管与冷水管连接采用不锈钢波纹减震软管，铜管，冷凝水管采用镀锌钢管。管材保温采用难燃B1级铂铝橡塑材料板材保温厚度为25mm厚。1.5. 工程现场条件本工程地处*市崤山中路*中心医院院内，紧邻国中路与文化路，交通便利，同时该工程周围距离医院院有病房楼及周围居民楼较近，施工过程对周围居民及议员办公会有一定影响。而且该工程施工用地较为狭小，建筑物边缘距离市政道路仅有20m左右，在基础施工阶段几乎无地可用，因此，对本工程施工安排、场地平面布置、安全文明施工以及与周围居民的协调都将是本工程施工过程中应注意的地方。第二章 医院工程特点、重点及工程管理目标结合该工程现场条件和我们施工同类工程的经验，我们认为新建病房楼工程的特点和重点有以下几点：2.1工程特点及重点2.1.1场地极其狭小本工程场地较为狭小，几乎没有场地，科学的组织好工程的平面管理及材料的进场及现场的交通运输也是保证工程顺利进行的关键。2.1.2安全文明施工是重点本工程地处*市崤山中路*中心医院院内，紧邻国中路与文化路，交通便利，同时该工程周围距离医院院有病房楼及周围居民楼较近，施工过程对周围居民及议员办公会有一定影响。而且该工程施工用地较为狭小，建筑物边缘距离市政道路仅有20m左右，在基础施工阶段几乎无地可用，因此，对本工程施工安排、场地平面布置、安全文明施工以及与周围居民的协调都将是本工程施工过程中应注意的地方。2.1.3新技术含量高整个工程设计技术含量高，要求施工单位有较高的施工技术水准，以满足工程的要求。本工程高层部分基础底板为1500、2000厚，为大体积砼，做好技术和组织管理，确保大体积砼的施工质量，将是基础工程中的一个关键。本工程基坑深度为10米左右，属于深基坑，且临近有多处建筑物，如何进行基坑开挖和支护，并不对周围建筑物产生影响是本工程的另一关键点。本工程楼板大部分为密肋楼盖，在楼板施工过程中，对模板的选择及施工要求高，也是确保砼工程质量的关键。本工程中有部分钢结构工程，对钢结构工程的质量控制也是确保工程质量的关键点之一。本工程中部分墙柱砼标号为C60、C55、C50，属高强砼，施工时续对此进行专门控制，确保工程质量。2.1.4施工测量精度要求高。本工程地上总高度为115.8米，属于高层建筑，其施工放线中的平面控制及立面高程、建筑物垂直度控制的要求较高，因此，如何做好本工程的施工测量，将是本工程施工过程中的一大重点。2.1.5总承包协调量大。本工程专业分包多，如何组织好各专业分包分阶段进场，确保各工序有机的衔接，并在施工过程中及时协调好各专业分包的施工需要，对总承包单位的管理协调、综合能力提出了较高的要求。2.1.6洁净度要求高。医院类工程室内空气质量要求极为严格，因此施工中必须保持施工过程清洁干净，给楼内的医患人员创造一个清洁舒适的健康环境，是重中之重。2.1.7工程质量要求高。我公司将该工程的质量目标定为：*杯，因此，对本工程施工过程中的质量控制及所采取的施工技术措施要求高。2.1.8 人性化施工要求高。医院工程有别于其他工程的独特要求，医院内有着特殊的群体，这就要求医院工程施工时，必须从人性化角度出发，进行人性化施工管理和控制，最终交付一个具有人性化的建筑精品。如：首层，无障碍做法较多，必须仔细进行研究，作出模型，看无障碍坡度是否合适；坡道粗糙程度如何；所选用的扶手粗细是否适中，过粗使用人把持不住易滑脱，过细易造成手握不紧、力用不上，使用都有一定的危险；粗细扶手交接过度是否匀和等等。所有类似这些要求，都是必须考虑的，因为有时她不是一般人或非专业人员所能感觉到的。2.2工程管理目标2.2.1工期目标：2009年2月1日开工， 2009年11月7日竣工，总工期280日历天。2.2.2质量方针与质量目标：本工程质量方针是：质量第一，科学规范，保护环境，用户至上工程施工质量是建筑企业的生命保证，优良的施工才能充分体现现代建筑的气氛和建筑设计效果。我公司将把该工程列入本年度的重点工程，发扬我单位的创优精神和行之有效的质量管理制度，实现一流质量，一流管理，一流服务，将本工程建成我单位在豫西地区的代表工程，为人民医院的医疗事业填砖加瓦。为此我们制定如下质量目标：总竣工质量达到国家质量验收标准，确保获得*省“*杯”，力争国家“鲁班奖”2.2.3职业安全健康目标：无重大工伤事故，杜绝死亡事故；轻伤频率控制在2.5以内。2.2.4文明施工目标：确保获得省级“文明工地”一次。2.2.5消防目标：消除现场消防隐患。2.2.6环境管理目标：噪声排放达标：符合建筑施工场界噪声限值规定； 污水排放达标：生产及生活污水经沉淀后排放，达到*市的标准规定；杜绝粉尘排放：施工现场道路硬化，办公区、生活区环境绿化，达到现场目测无扬尘。杜绝火灾、爆炸事故发生。达到ISO14001国际环保认证的要求。竣工回访和质量保修计划：根据我公司对业主服务的承诺，每年定期对用户进行回访，严格执行保修合同内容。第三章 施工组织机构3.1 项目施工组织系统为保证使该工程质量、工期目标的实现，我公司将该工程作为公司的重点工程，并选派综合素质好、医院工程施工管理经验丰富的项目经理*为首的项目经理部全权负责该工程的施工生产任务。以项目经理为主的施工管理系统负责该工程的组织协调和管理，以项目总工程师为主的技术管理系统负责该工程的各项技术管理。项目部按照“一专多能、一岗多职”的原则，并根据工程项目的规模下设6个职能部门，即工程施工科、技术科、质量安全科、材料设备科、经营核算科、综合办公室，各职能部门按照公司质量手册的职能范围安排好各项工作。配置 20多名专业技术人员直接参与现场的施工管理和技术管理。项目组织机构见下图。职能部门设置及职责见表一所示。3.2 主要管理人员组成 针对本工程特点，项目部配置20多名专业技术人员直接参与现场的施工管理和技术管理，其中包括项目经理、项目副经理、项目总工、项目副总工、土建、安装施工员、质检员、安全员、材料员、预算员、资料员、试验员、测量员等，各专业人员均持证上岗，且高级职称2人，中级职称者有5人以上。第四章 施工部署4.1 施工部署总原则 本工程按基础、主体结构、装饰安装三个阶段组织施工。同时为了提前插入装修，结构亦按四个阶段进行验收：基础、结构19层、结构1018、19顶层。 按照规范要求及工程实际情况，先施工主体，在主体工程9层结束后，分阶段主体验收，9层以下先进行抹灰等施工，争取主体后工程的流水作业，18层施工结束后同前一段进行验收施工。安装工程在主体施工阶段进行预留预埋，以及加工准备工作，在后期各项工程施工中穿插进行。前期工程以土建为主，安装、装饰为辅；中期以安装及土建装饰为主，精装饰为辅；后期以精装饰为主，安装、土建装饰为辅。各专业按照动态计划管理，随时实行平面分段，立体交叉。所有工程在 2009 年冬季到来之前，实现基本的完工 ，以避免工程在冬季施工，同时也确保了工期的顺利实现。4.2 施工段落划分4.2.1 六层以下施工段划分六层以下部分包括主楼和附楼两部分，主楼和附楼间、主楼自己各有一条后浇带，施工时以主楼后浇带为界，分两段组织施工，两个施工段间可按钢筋、馍板、砼三个工种组织流水作业，以最大限度利用各项资源。六层以下施工段划分图4.2.2 六层以上部分施工段划分 六层以上部分仅包括主楼一部分，主楼中间有一条后浇带，施工时仍以主楼后浇带为界，分两段组织施工，两个施工段间可按钢筋、馍板、砼三个工种组织流水作业，以最大限度利用各项资源。 七层以上施工段划分图4.3 施工进度计划4.3.1 主要施工控制点 为保证工期目标的顺利实现，特制定以下关键工期控制点： 第一进度控制点：2009年3月15日0.000以下基础工程完； 第二进度控制点：2009年4月20日四层主体完；第三进度控制点：2009年7月30日主体封顶； 第四进度控制点：2009年8月30日所有填充墙砌完； 第五进度控制点：2009年10月30日装修完成、安装完成。第六进度控制点：2009年11月10日竣工。4.3.2 施工进度图 见附录。4.4 现场生产部署 4.4.1 临时用水方案 本工程临时供水，水源为市政自来水，接驳点根据建设单位指定，用100焊管，按临时用水平面图铺设于地下，埋深 80cm。连接方式为焊接，并外缠玻璃丝布涂刷热沥青作保护。 甩头原则：在拟建工程边、生活区、办公区、木工房、钢筋对焊区、门卫等区域应有阀门甩头，其中办公区、生活区、木工房应单独设消火栓头，拟建工程边应设一个消火栓甩头采用70 焊管，饮用自来水管采用25 镀锌钢管。施工用水单独引管，露在室外部分需用岩棉作保温。在建筑物边，道路畅通部位设消火栓专用接口，并设有明显标志，不得挪作他用。 管线敷设完毕应进行水压试验，消防管水压不得小于 1.2MPa,其他不小于0.6MPa。 用水量计算： 1现场施工用水量： q1=K1Q1N1K2/83600 K1未预计的施工用水系数，取1.15； Q1每日工程量，按浇注混凝土150m 考虑； N1施工用水定额，取养护混凝土全部用水400L/s； K2用水不均衡系数，取1.5。 q1=1.151504001.5/83600=3.59L/s2施工现场生活用水量： q2=Q2N2K3/83600 Q2现场施工高峰人数，取300人； N2施工现场生活用水定额，取30L/人班； K3施工现场生活用水不均衡系数，取1.5。 q2 =300301.5/83600=0.47L/s 3消防用水量 q3=10L/s（查表） 4总用水量 q1+q2=4.06L/sq3 所以 Q=q1+q2=10L/s 5上水管径选择 根据计算得知，上水管径100能满足施工要求。 临时用水布置图见施工现场临时用水、用电总平面布置图。4.4.2 临时用电方案 详见临时用电施工组织设计。 4.4.3 临时道路 工程能否顺利进行,在很大程度上取决于合理的施工平面布置,保持各设备的布局、施工现场道路的畅通将是至关重要的。总承包单位对工地现场必须进行科学合理安排，使其发挥最大的工效。加强总平面管理首先要建立总平面管理责任制；其次严格实施平面和道路交通管理，各种作业场地、机具、材料都按划定的区域和地点操作或堆放,车辆进场路线也按规划安排，避免混乱。 施工场地道路全部硬化，采用C15混凝土，厚度15。主路宽4m，具体现场道路布置详见总平面布置图。 4.4.4 排水系统 首先规划施工现场排水区域，使雨水有组织汇流至就近沉淀池内，经过多级沉淀后，流至市政雨水管网。沉淀池采用74044铸铁篦子。 将混凝土泵放置于80cm深地坑内，地坑和沉淀池相连 。泵车冲洗用水经过二级沉淀池后，排放至市政污水管网。 工地厕所为水冲式，设在现场东侧，并在厕所外设化粪池，根据情况定期进行清掏。4.4.5 围墙 本工程北侧围墙采用定型、钢制、可周转使用的围墙板、高度宽度=2001000。 4.4.6 生产性暂设工程安排、分布、计划 现场设置：钢筋堆放及加工区、模板堆放区、水电材料堆放区、木材堆放及木材加工房、标养室。各材料堆放区全部采用C15混凝土、5厚度硬化，其中钢筋堆放及加工区采用铺碎石硬化。具体平面布置见总平面布置图。 4.4.7 大型临时生活设施安置 现场大门旁设置彩钢板二层活动房一座，共300平方米，主要用作现场办公、会议室、管理人员住宿用等，彩板房旁边依次设置仓库、食堂、餐厅等。详见总平面布置图。4.5 现场平面布置 本工程地处繁忙地界，且施工场地狭小，充分、科学、合理利用每一块场地使其发挥最大功效都至关重要。场地将全部硬化，平面布置根据施工阶段不同而变。各种材料的布置都按照平面布置动态管理，同时车辆进出、机械安放都规划安排，避免占用空间。施工准备基础工程主体工程竣工验收室外工程装饰工程屋面工程水电安装配合4.6 施工程序4.6.1施工顺序（1） 总体施工顺序本工程总体施工顺序为：按照先地下，后地上；先结构，后围护；先主体，后装修；先土建，后专业的总施工顺序原则进行部署。在施工过程中，采取分层分段流水，多工种立体交叉施工。在土方施工阶段，由于土方工程为甲方分包工程，故我方在此阶段须做好和基坑开挖单位及支护单位的配合工作。在结构施工阶段，合理分区分段，按钢筋、模板、砼三个主要工序的顺序依次展开。土建楼面施工阶段，积极创造条件保证如：砌筑抹灰、幕墙等提前插入施工。在粗装修施工阶段，积极创造条件为精装修作业，如水泥砂浆地面、墙地面砖等湿作业提前插入施工，其中屋面应在精装修开始前完成。专业施工方面，先进行有关专业管线的安装，然后再土建装饰施工，顶棚上先进行专业管线的安装，再进行顶棚吊杆、大龙骨的安装，待管线打压、隐检、保温全部完成后，再进行饰面板的安装。电气工程在施工过程中如与通风、暖卫施工线路发生矛盾，电气工程尽量避让。在精装修施工阶段，楼层内按照先室内、后走道、电梯厅，最后楼梯间的顺序施工。室内房间从空间上按照先墙面，后顶棚，最后地面施工的原则。总的施工原则按照“先湿后干、先复杂（工序较多）后简单（工序较少）的房间、先基层后罩面、先设备管线后装饰封面”的原则组织施工。室内装饰的下层墙面、顶棚饰面施工，需待上层地面湿作业完成后进行。（2） 地下部分施工顺序混凝土垫层砖台模砌筑地下防水施工防水保护层浇筑底板钢筋放线底板钢筋绑扎地下室墙板柱插筋底板混凝土浇筑底板混凝土养护地下外架搭设测量放线地下二层墙柱钢筋绑扎地下二层墙柱支模地下二层墙柱混凝土浇筑墙柱混凝土养护地下二层内架搭设地下二层顶板、梁支模地下二层顶板、梁钢筋地下二层顶板、梁混凝土浇筑梁板混凝土养护测量放线地下一层墙柱钢筋绑扎地下一层墙柱支模地下一层墙柱混凝土浇筑墙柱混凝土养护地下一层内架搭设地下一层顶板、梁支模地下一层顶板、梁钢筋地下一层顶板、梁混凝土浇筑梁板混凝土养护地下外墙防水外墙防水保护层 土方回填。（3 ）地上部分施工顺序定位放线复核墙柱钢筋绑扎墙柱模板支设梁板模板支设梁板钢筋绑扎梁板砼浇筑养护上层放线。（4）外墙装饰待外墙墙体施工完全后从下至上施工,外（檐）装修:屋面保温防水外檐勾缝、抹灰水落管安装面砖及涂料拆井架、补砌进料口墙体并补抹灰、勾缝内外管线交接散水台阶。（5）室内施工顺序为：放设各层标高线楼、地面垫层顶棚修整、打底内墙面抹灰踢脚水泥楼地面门窗安装及装修木活油漆、喷浆修整。（6）钢筋、预埋管及铁件、构配件的加工先于后续工序，并满足施工进度的要求。（7）对不在本次发包范围内的项目，其质量进度控制纳入目标控制计划第五章 主要施工方法5.1 测量放线5.1.1 施工测量 工程开工前，对场区水准点进行全面复查，复查结果报建设单位、监理批准认可方可开工。 施工现场的测量工作，由专职测量员负责，并上报阶段测量成果。以保证整体工程施工准确。 1施工测量平面控制网的测设 首先根据建设单位提供的控制桩建立矩形控制网，利用仪器将控制桩引测到基坑周围的地面或原有建筑物上,并对控制桩加以保护以防破坏。 高程控制点引测：根据市测绘院提供的标准高程点在场区内引测于3个控制点，埋深 1.5m，用混凝土浇筑并以钢柱标记，并测定高程作为工程定位放线的依据。 基准点拴桩点平面控制网布设：依据场内导线控制点，沿距建筑物基坑边约6m远位置测设各轴线方向控制基准点，将主控轴线外引埋设基准点，埋深 0.5m，并浇筑混凝土稳固，或将基准点引测到原有建筑物上。详见测量控制轴线图。2高程测量和垂直度控制 基准点拴桩点（1）标高控制根据建设单位提供的水准点，利用水准仪、塔尺、钢尺（均经鉴定合格）传递至底板及各层楼板上来控制层高。0.000以上的标高传递，主要是沿结构外墙、边柱或楼梯间等向上竖直进行。 （2）本工程按外控法埋设轴线控制桩及加密控制桩。当本工程施工到0.000 以后，随着结构层的升高，将轴线逐层向上投测，用以作为各层施工依据。轴线控制桩应布置在不易被破坏的地点。竖向轴线投测：用特制线坠悬吊。以0.000首层地面上、靠近结构四周的轴线点为准，逐层向上悬吊引测轴线。 （3）对场内设水准点，每间隔一个月联测一次，以做相互检校。对检测后的数据采用PC1500 电算，电算成果须作一分析，以保证水准点使用的准确性。 （4）误差要求： 根据中华人民共和国国家标准工程测量规范GB500262007： 轴线位移3mm，混凝土柱垂直度允许偏差3mm。 层高测量允许偏差3mm。 （5）仪器： 日本产GTS301D全站仪。 测角精度20 ，测距精度2mm+2ppm。 天津产莱特自动安平水准仪LETAL3200。 测量精度为1mm/km。6.1.2 沉降观测 由于本工程造型复杂，所以设计要求进行沉降观测，我方将按设计要求，把此项工作做好。5.2 土方工程5.2.1 土方开挖土方开挖为甲方分包项目，我方将全力配合好分包单位将该项工作做好。5.2.2 土方回填防水工程完成后，木块、碎砖、松散土等均应清理干净，积水抽干。经监理验收完毕，符合要求后，开始回填。对于B-1区其土方回填应待砌体砂浆强度达到规范要求后方可回填。 1材料要求 粉质黏土：土料应过筛，其粒径不应大于50mm。 2机械设备 蛙式打夯机，翻斗汽车，手推车。 3分层厚度做好标高及分层厚度的控制，在基坑的边坡上及防水保护层上做好水平分层厚度控制点，在室内和散水的边墙上弹上水平线。 4含水率控制 现场以手握成团,两指轻捏即散为宜，如含水分过多或过少时,应稍晾干或洒水湿润,如有球团应打碎,要求随拌随用。 5分层厚度及夯实遍数 铺土应分段分层夯筑,每层虚铺厚度为25。夯打遍数,不少于4遍。 6接缝控制 土方回填分段施工时，不得在墙角、及承重窗间墙下接缝，上下两层的接缝间距不得小于500mm，接缝处应夯压密实,并留为直槎。室外回填时，接缝做法如下图，同时注意接缝质量，每层虚土应从留缝处往前延伸500mm,夯实时应夯过接缝 300mm以上接缝时，用铁锹在留缝处垂直切齐，再铺下段夯实。7打夯工艺 打夯要按一定方向进行,一夯压半夯夯夯相接,行行相连,两遍纵横交叉,分层夯打。行夯路线应由四边开始,然后再夯向中间,室外回填应在相对两侧或四周同时、同步进行回填与夯实。 回填土应每填完一层，按要求及时取土样试验。土样组数、试验数据等应符合规范规定。5.3 结构工程 5.3.1 模板工程 先进的模板体系是保证工程质量的重要环节，因此结合本工程特点和以往同类工程的施工经验，我们设计出适合本工程特点的适用而科学的模板支撑体系，满足该工程质量要求。 1 模板选型模板选型结构部位模板选型结构部位模板选型基础防水引墙240砖墙，内抹灰外回填外墙镜面覆膜竹胶板框架柱镜面覆膜竹胶板内墙镜面覆膜竹胶板梁、板镜面覆膜竹胶板楼板镜面覆膜竹胶板楼梯镜面覆膜竹胶板门窗洞口镜面覆膜竹胶板后浇带镜面覆膜竹胶板2 底板砖胎模施工砖台模采用240厚的砖墙，从垫层开始到底板上表面标高100处，即达到底板导墙的高度。为了保证砖胎模在底板混凝土浇筑时不移位，提高砖胎模的抗侧压力，浇筑底板混凝土之
