城市家具设计说明书

一、工程概况：
中新天津生态城位于天津滨海新区，汉沽和塘沽两区之间，距滨海新区核心区约15公里。规范用地范围为：东至汉北路—规划的中央大道，西至蓟运河，南至永定新河入海口，北至规划的津汉快速路。规划用地面积约34.2平方公里。
生态城起步区位于生态城南部片区，南至永定新河出海口，西至蓟运河，北至惠风溪，东至中央大道。总面积约6.9平方公里。
本次设计内容有：导视标牌、路名牌、垃圾桶、街椅、综合信息发布点及公交站点、报警点。
二、 设计依据及规范标准：
1. 《中新天津生态城总体规划（2008-2020）》；
2. 《中新天津生态城控制性详细规划》；
3. 《城市道路设计规范》CJJ37-90 98年修订
4. 《城市道路交通规划设计规范》GB50220-95；
5. 《城市公共交通站、场、厂设计规范》CJJ15-87；
6. 《中新天津生态城起步区城市家具方案设计》
三、 设计原则：
１、候车亭/站牌：
本次设计原则上按照生态园起步区规划站点设置，在有中央分隔带道路上，对应设置一对公交站，在与两侧小区道路相交路口，原则上设置在小区出口车道上；在无中央分隔带路段上公交站应错开布置，以避免对向行驶公交车车同时靠站对交通的影响。
2、 路名牌：
设立标准：在相交路口处进入路段右侧位置处设置一处路名牌。
3、综合指引标牌：
设立标准：在每条道路进入路口段，距停车线25~35m处设置一处综合指引
4、街椅：
设立标准：本次设计为起步区的一期工程，街椅仅在设置公交车站处，慢行系统外绿化带设置。
5、垃圾桶：
设立标准：本次设计为起步区的一期工程，垃圾箱仅公交车站处设置。
6、报警点
与智能公交站牌和综合指引标牌相结合，
7、信息发布牌
与智能公交站牌和综合指引标牌相结合，采用电子信息屏方式。
8、公交站硬化铺装
在设置公交站处，进行硬化铺筑，其结构为：11.5cm花砖+3cm水泥砂浆（1:3）+10cmC20水泥混凝土+15cm石灰土（12%）。
9、配电及智能化布线
智能化公交候车亭和公交站牌体系布线，接入该站台最近的智能交通系统中，连接智能交通的变电箱和通讯信号交换箱。铺设直径100mm的两孔管道。夜间照明用电采用市电与光伏发电互补形式，市电就近连接路灯，引路灯电源。
四、 施工说明：
1、工程材料及规格：
（1）公交车站
主框架
立柱、上梁、底梁：镀锌方管、型号为国标Q235、规格为150*150*5mm。
横挑梁：铁板（防锈处理）、10mm厚。
板材（树枝、侧面框架面材）：1.5mm厚热镀锌钢板。
光伏
太阳能板：单晶硅 1140*2000*8mm。
蓄电池、电池盒： 6-CN-200 12V
市电互补控制器：型号为SHCB-XIP 24V 20A
太阳能控制器：型号 SDRC(MT)-XIP
顶棚
10-20mm厚铝蜂窝板 规格为1350*2000mm。
玻璃
6+6mm钢化夹胶玻璃。

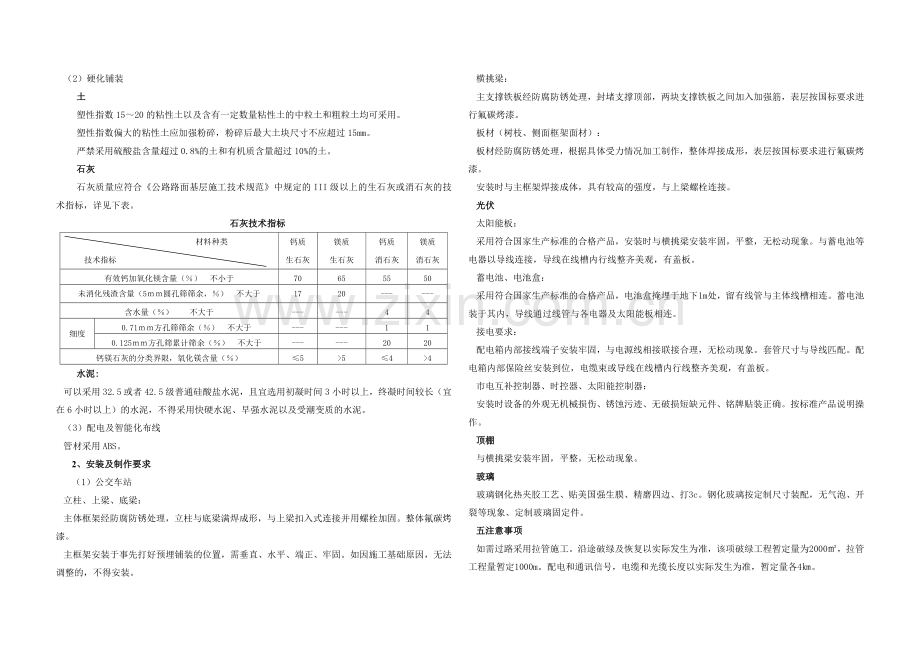

（2）硬化铺装
土
塑性指数15～20的粘性土以及含有一定数量粘性土的中粒土和粗粒土均可采用。
塑性指数偏大的粘性土应加强粉碎，粉碎后最大土块尺寸不应超过15mm。
严禁采用硫酸盐含量超过0.8%的土和有机质含量超过10%的土。
石灰
石灰质量应符合《公路路面基层施工技术规范》中规定的III级以上的生石灰或消石灰的技术指标，详见下表。
石灰技术指标
材料种类
技术指标
钙质
生石灰
镁质
生石灰
钙质
消石灰
镁质
消石灰
有效钙加氧化镁含量（％）　不小于
70
65
55
50
未消化残渣含量（5ｍｍ圆孔筛筛余，％）　不大于
17
20
---
---
含水量（％）　　不大于
---
---
4
4
细度
0.71ｍｍ方孔筛筛余（％）　不大于
---
---
1
1
0.125ｍｍ方孔筛累计筛余（％）　不大于
---
---
20
20
钙镁石灰的分类界限，氧化镁含量（％）
≤5
>5
≤4
>4
水泥:
可以采用32.5或者42.5级普通硅酸盐水泥，且宜选用初凝时间3小时以上，终凝时间较长（宜在6小时以上）的水泥，不得采用快硬水泥、早强水泥以及受潮变质的水泥。
（3）配电及智能化布线
管材采用ABS。
2、安装及制作要求
（1）公交车站
立柱、上梁、底梁：
主体框架经防腐防锈处理，立柱与底梁满焊成形，与上梁扣入式连接并用螺栓加固。整体氟碳烤漆。
主框架安装于事先打好预埋铺装的位置，需垂直、水平、端正、牢固。如因施工基础原因，无法调整的，不得安装。
横挑梁：
主支撑铁板经防腐防锈处理，封堵支撑顶部，两块支撑铁板之间加入加强筋，表层按国标要求进行氟碳烤漆。
板材（树枝、侧面框架面材）：
板材经防腐防锈处理，根据具体受力情况加工制作，整体焊接成形，表层按国标要求进行氟碳烤漆。
安装时与主框架焊接成体，具有较高的强度，与上梁螺栓连接。
光伏
太阳能板：
采用符合国家生产标准的合格产品，安装时与横挑梁安装牢固，平整，无松动现象。与蓄电池等电器以导线连接，导线在线槽内行线整齐美观，有盖板。
蓄电池、电池盒：
采用符合国家生产标准的合格产品，电池盒掩埋于地下1m处，留有线管与主体线槽相连。蓄电池装于其内，导线通过线管与各电器及太阳能板相连。
接电要求：
配电箱内部接线端子安装牢固，与电源线相接联接合理，无松动现象。套管尺寸与导线匹配。配电箱内部保险丝安装到位，电缆束或导线在线槽内行线整齐美观，有盖板。
市电互补控制器、时控器、太阳能控制器：
安装时设备的外观无机械损伤、锈蚀污迹、无破损短缺元件、铭牌贴装正确。按标准产品说明操作。
顶棚
与横挑梁安装牢固，平整，无松动现象。
玻璃
玻璃钢化热夹胶工艺、贴美国强生膜、精磨四边、打3c。钢化玻璃按定制尺寸装配，无气泡、开裂等现象、定制玻璃固定件。
五注意事项
如需过路采用拉管施工。沿途破绿及恢复以实际发生为准，该项破绿工程暂定量为2000㎡，拉管工程量暂定1000m。配电和通讯信号，电缆和光缆长度以实际发生为准，暂定量各4㎞。
六、主要工程量一览表

序号
项目名称
类型/单位
数量
单个（㎡）
1
候车亭
二等换乘站(12M)
3*2
20m*3m
三等换乘站(8M)
28*2
16m*3m
车站牌（独立）
64
10m*3m
2
车站牌（单体总和）
个
126

3
路名牌
个
179

4
综合指引标牌
个
161

5
街椅
个
126

6
垃圾桶
套
126*2
