很多时候，工业控制或者产品设计方面受到PLC这种功能确定，扩展麻烦，成本昂贵等方面的制约因素，需要独立开发一种特殊功能，但是又需要连接触摸屏通讯，工程师在这个方面往往需要花费很大功夫，现在我要帮大家解决的问题就是 单片机与人机界面触摸屏通讯的最简单，最有效的 2种方法，其实就是分为2种通讯协议，即工业标准的 Modbus RTU协议和 工程师自己定义的  自由协议。
本实例采用广州市微嵌计算机科技有限公司）的超级串口屏作为参考，因为公司提供一系列的技术支持和公布单片机源代码，加上公司的软件支持自由协议等等先天优势，开发工程方便有效。
      方案比较：
方案一  modbus—rtu协议：
     优点：工业标准通讯协议，具有通用性，，传输数据量大
     缺点：需要时间去了解协议的格式和以及按照规定编写通讯程序（我们提供MODBUS-RTU源代码，客户直接移植就可以，不必费心）
方案二   自由协议：
     优点：数据格式客户自己定义，灵活多变，定制性强，可以模拟任何已知报文的通讯协议
     缺点：传输数据量不大，通用性不强，移植不方便
工程师可以根据以上两种通讯协议的优缺点来选择理想的方案；
实现方法：首先安装人机界面组态软件，可以联系相关工作人员，技术支持QQ：605440535
下面介绍单片机modbus rtu协议实现方法：

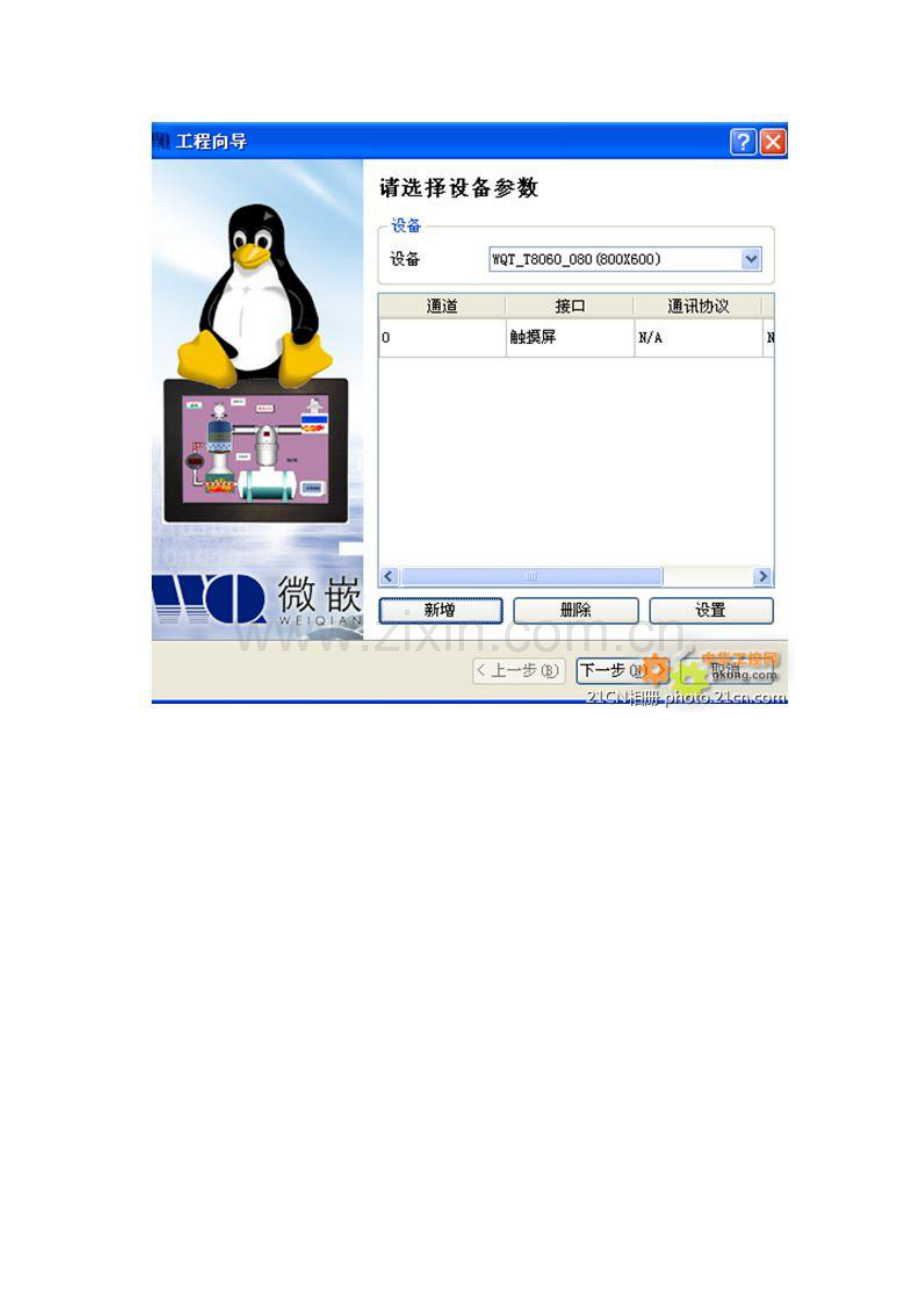

1. 安装好软件之后，运行软件，点击新建，在通道中增加1个通道，选择MODBUS-RTU协议，至于COM口根据所买的设备自行选择，波特率，数据位，停止位，校验位等都根据自己工程要求设置好，这里选择默认的方式；

2. 先了解MODBUS-RTU协议，基本的01 03 05 06 16 的功能码需要了解，其他可以不去深究；提供相关的资料
3. 使用我们提供的MODBUS-RTU协议（C语言）开发源代码，把主要的01 03 05 06 16 函数移植到单片机通讯上，大大节省了开发时间；

3. 打开控制令编辑器（设定—>宏指令—>宏指令编辑器）或者直接按F8；
4. 新增宏指令，在宏指令里面使用到Output（）、Input（）、SetWordData()、GetWordData()这四个函数；注：可以参考附一
5. Output（）函数，把设定好的字符串发送到相应的串口输出；Input（）函数，从设定好的串口读取需要的字符串；
6. 采集显示：
SetWordData()函数，把Input（）函数接收回来的数据，发送给HIM用户自定义寄存器里，然后在显示控件里填上已经有数据的HIM寄存器，即可显示单片机采集上来的数据；
7. 改写发送：
在显示控件了把需要改写的数据绑定HIM寄存器，使用GetWordData()获得修改后的数据，通过output（）发送把数据发送到单片机；
Output();
【描述】
第一个参数channel表示通道，如果通道为com1，则channel=1；如果通道为com2，则channel=2，数据类型为int。
第二个参数pString表示从通道输出的字符串的地址，数据类型为unsigned char *。
第三个参数count表示字符串中的字符个数，数据类型为int。
第四个参数result表示Output函数运行后返回的结果，如果result大于0，则表示读写有效，数据类型为int。
注意：此函数只能用在freeprotocol(自由协议通道)中。
【用法】
Output(channel,pString,count,result);
【举例】
char srt[9];
int result;
Output(1,str[0],9,result);

Input（）；
【描述】
第一个参数channel表示通道，如果通道为com1，则channel=1；如果通道为com2，则channel=2，数据类型为int。
第二个参数pString表示写入通道的字符串的地址，数据类型为unsigned char *。
第三个参数count表示字符串中的字符个数，数据类型为int。
第四个参数result表示Output函数运行后返回的结果，如果result大于0，则表示读写有效，数据类型为int。
注意：此函数只能用在freeprotocol(自由协议通道)中。
【用法】
Input(channel,pString,count,result);
【举例】
char srt[9];
int result;
Input(1,str[0],9,result);
GetWordData（）；
【描述】
函数功能：从通道中读取Word数据。
第一个参数channel表示通道，数据类型为unsigned char。
第二个参数slaveID表示从机号，数据类型为unsigned char。
第三个参数address表示系统通道地址，数据类型为unsigned short。
第四个参数count表示要读出的字的个数，数据类型为unsigned short。
第五个参数表示命令号，数据类型为unsigned char。
第六个参数pvalue用来保存从系统通道读出的count个字，数据类型为unsigned short *。
【用法】
GetWordData(channel,slaveID,address,count,cmd,pvalue);
【举例】
unsigned short wordData[10];
GetWordData(0, 1,8000, 10, 0,wordData);
从系统通道 8000地址中读取10个数据到wordData
SetWordData（）；
【描述】
函数功能：从通道中写入一个Word数据。
第一个参数channel表示通道，数据类型为unsigned char。
第二个参数slaveID表示从机号，数据类型为unsigned char。
第三个参数address表示系统通道地址，数据类型为unsigned short。
第四个参数cmd表示命令号，数据类型为unsigned char。
第五个参数pvalue用来保存写入系统通道的字，数据类型为unsigned short。
【用法】
SetWordData(channel,slaveID,address,cmd,source);
【举例】
unsigned short wordData = 1;
SetWordData(0, 1,1000,0,wordData);
把wordData中的Word数据写到系统通道 1000地址处
