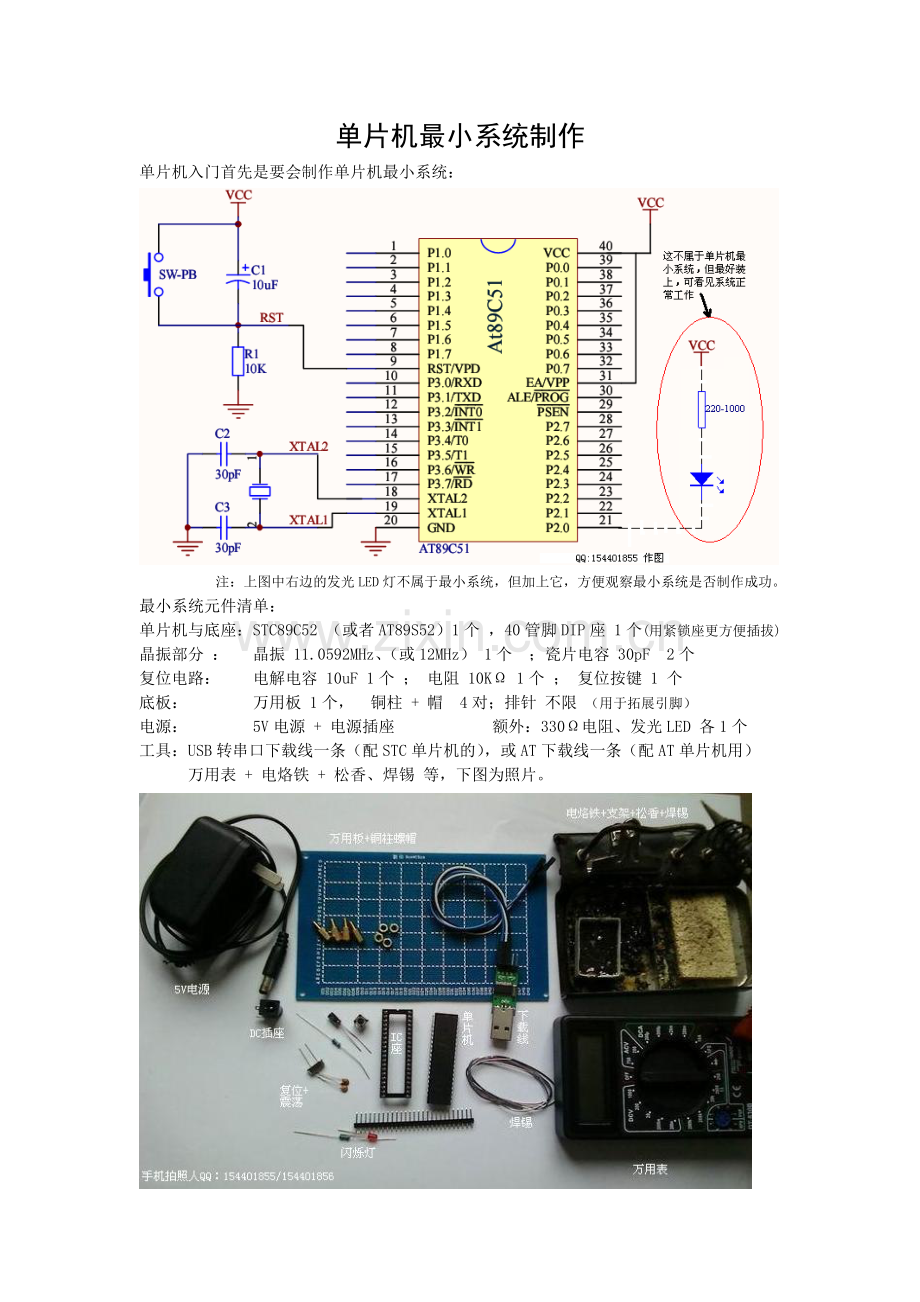

单片机最小系统制作
单片机入门首先是要会制作单片机最小系统：

注：上图中右边的发光LED灯不属于最小系统，但加上它，方便观察最小系统是否制作成功。
最小系统元件清单：
单片机与底座：STC89C52 （或者AT89S52）1个 ，40管脚DIP座 1个(用紧锁座更方便插拔)
晶振部分 ： 晶振 11.0592MHz、（或12MHz） 1个 ；瓷片电容 30pF 2个
复位电路： 电解电容 10uF 1个 ； 电阻 10KΩ 1个 ； 复位按键 1 个
底板： 万用板 1个， 铜柱 + 帽 4对；排针 不限 （用于拓展引脚）
电源： 5V电源 + 电源插座 额外：330Ω电阻、发光LED 各1个
工具：USB转串口下载线一条（配STC单片机的），或AT下载线一条（配AT单片机用）
万用表 + 电烙铁 + 松香、焊锡 等，下图为照片。

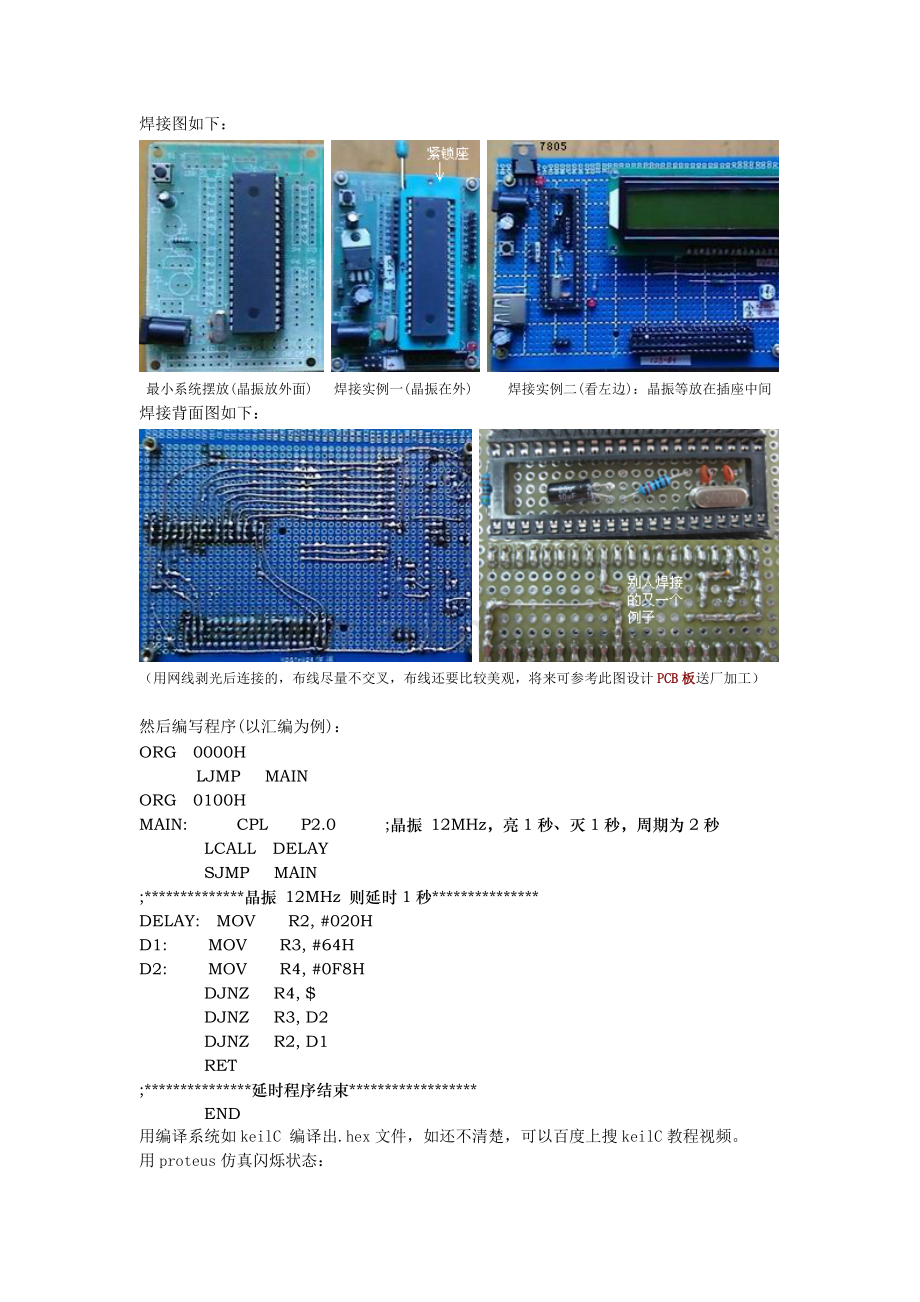

焊接图如下：

最小系统摆放(晶振放外面) 焊接实例一(晶振在外) 焊接实例二(看左边)：晶振等放在插座中间
焊接背面图如下：

（用网线剥光后连接的，布线尽量不交叉，布线还要比较美观，将来可参考此图设计PCB板送厂加工）

然后编写程序(以汇编为例)：
ORG 0000H
LJMP MAIN
ORG 0100H
MAIN: CPL P2.0 ;晶振 12MHz，亮1秒、灭1秒，周期为2秒
LCALL DELAY
SJMP MAIN
;**************晶振 12MHz 则延时1秒***************
DELAY: MOV R2, #020H
D1: MOV R3, #64H
D2: MOV R4, #0F8H
DJNZ R4, $
DJNZ R3, D2
DJNZ R2, D1
RET
;***************延时程序结束******************
END
用编译系统如keilC 编译出.hex文件，如还不清楚，可以百度上搜keilC教程视频。
用proteus仿真闪烁状态：

注：上图proteus中不用画最小系统，调出单片机就默认含最小系统。
如还不清楚，可以百度上搜proteus教程视频。一般而言，你开始搞单片机制作了，你的老师已经给你讲了程序编译与仿真了，所以操作视频一般用不着了。
仿真成功，可以向制作的单片机最小系统（它带一个LED灯的）写入程序，根据你的单片机是STC或AT厂商不同，按下面相应方式下载，然后看LED灯是否闪烁。

STC单片机下载程序过程详细图示
1、安装串口：
①电脑没有串口，仅有USB口，用PL2303芯片实现USB转TTL电平串口情况。
网上搜“STC下载器”，买到PL2303的USB线，先不用插上，直接安装PL2303驱动软件 (网上能找到，注意适合的版本) ，然后插上PL2303的USB线。
点我的电脑\属性\硬件\设备管理，出现了除com1、com2之外的新com口，如下：

下载线安装成功，记住新com口（本例为com6）。
②电脑自带串口，用MAX232转换电压。即用com1或com2。暂不说这种情况。
2、到百度搜STC烧录软件，下载后双击，启动STC-ISP软件

选择芯片类型

选定下载文件（.hex 或.bin类型）

选择COM口（本例为com6），下载速度先可以用默认值，如果太高不稳定再下调。

其余按默认值。

对有些芯片类型，可能有其他选项，如：

3、单片机电路板供上电后，点，出现：

提示给单片机上电（实际上现在还供着电的），请马上复位，即断电又马上供上电。

单片机程序下载成功、校验无错。
总结：先给单片机电路板供电----点下载----复位（断电又立刻上电）----下载成功。

AT单片机USB下载程序过程详细图示
1、下载线实物照片：
（很久以前学长们制作的下载线，在百度上搜“AT下载线”，可以购买到很漂亮的）

2、拷入progisp1.66 软件（网上买了下载线，卖家会给你下载程序），下载线usb头连接电脑，排线头接单片机，单片机供电(下载线红色LED发光)，要提示安装驱动程序。按提示手动安装usb驱动（选usbasp.inf），完成后，在“我的电脑”à属性à硬件à设备管理中可以看到：

注意： 有USPasp项，说明驱动安装成功。
3、运行progisp1.66 软件，可以看到下图：

选择芯片，

点识别芯片，没有错误提示就为成功。
点“调入Flash”,选定要下载得8051的hex或bin目标文件：

再点下载程序到AT类51单片机中。(完)
后续学习路径：在制作成功最小系统之后，再制作显示部分，可以选数码管，或LCD1602液晶作为显示器，可以做按键计数器等简单项目，成功说明显示部分完成。如果在这个基础上加温度传感器就是数字温度计、加IC读卡模块就是刷卡器，……，成功了画出PCB板。
在做出上述某个具体有用的单片机系统后，再想法与电脑相连，可以用有线形式，如串口、USB线、网线等，也可以用无线形式，如蓝牙、wifi、zigbee、及非标模块24L01等各种方式连接。再在电脑上写出相应上位机程序，就算单片机学的差不多了。 要强调：不会画PCB板及编写上位机程序，还不能算一个合格的单片机设计人员。单片机制作老手编写，供爱好单片机制作的新手参考，可以自由复制保留，愿它对你有帮助。
