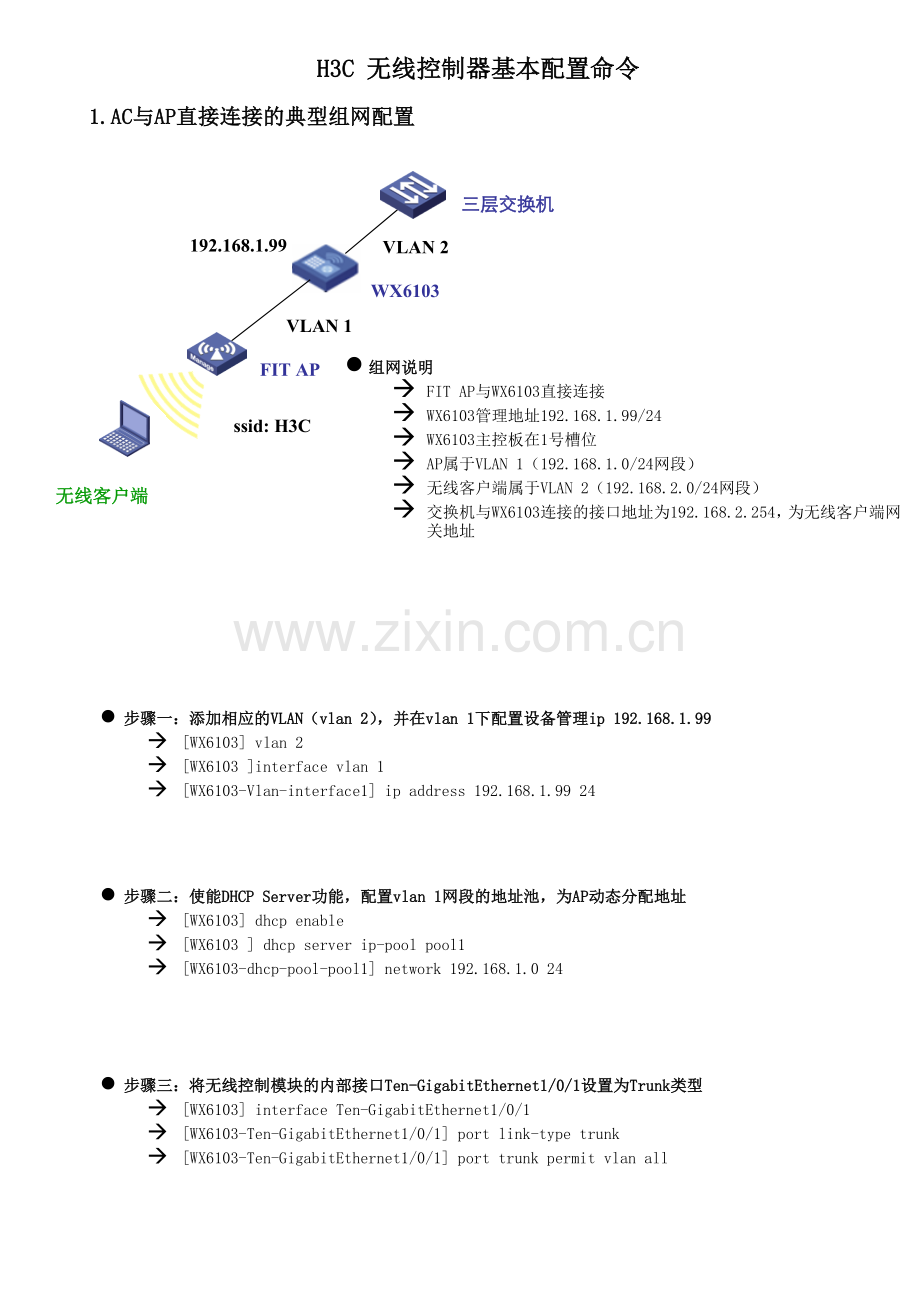

H3C 无线控制器基本配置命令
1.AC与AP直接连接的典型组网配置

WX6103
三层交换机
FIT AP
VLAN 1
VLAN 2
192.168.1.99
ssid: H3C

l 组网说明
à FIT AP与WX6103直接连接
à WX6103管理地址192.168.1.99/24
à WX6103主控板在1号槽位
à AP属于VLAN 1（192.168.1.0/24网段）
à 无线客户端属于VLAN 2（192.168.2.0/24网段）
à 交换机与WX6103连接的接口地址为192.168.2.254，为无线客户端网关地址

无线客户端

l 步骤一：添加相应的VLAN（vlan 2），并在vlan 1下配置设备管理ip 192.168.1.99
à [WX6103] vlan 2
à [WX6103 ]interface vlan 1
à [WX6103-Vlan-interface1] ip address 192.168.1.99 24

l 步骤二：使能DHCP Server功能，配置vlan 1网段的地址池，为AP动态分配地址
à [WX6103] dhcp enable
à [WX6103 ] dhcp server ip-pool pool1
à [WX6103-dhcp-pool-pool1] network 192.168.1.0 24

l 步骤三：将无线控制模块的内部接口Ten-GigabitEthernet1/0/1设置为Trunk类型
à [WX6103] interface Ten-GigabitEthernet1/0/1
à [WX6103-Ten-GigabitEthernet1/0/1] port link-type trunk
à [WX6103-Ten-GigabitEthernet1/0/1] port trunk permit vlan all

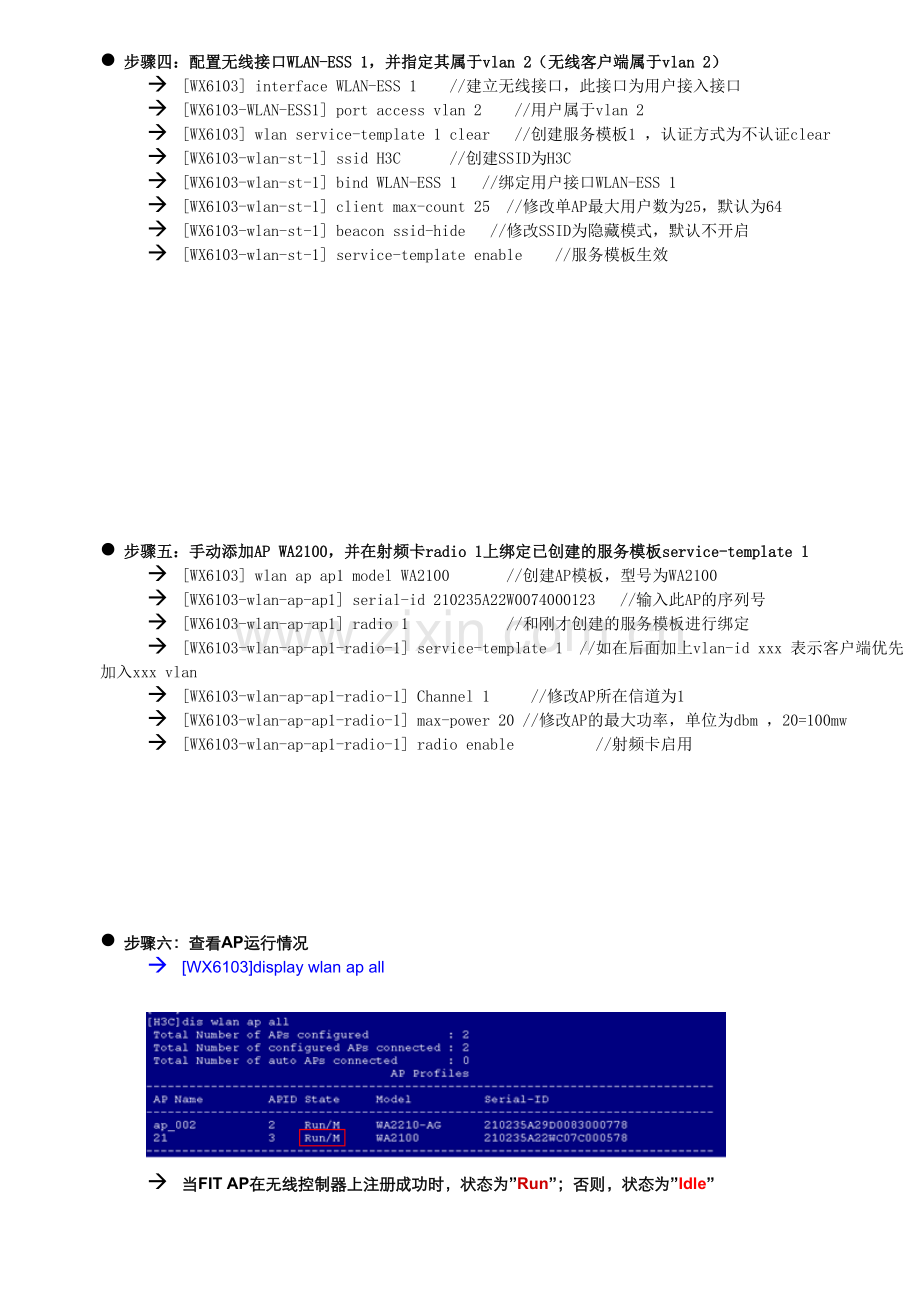

l 步骤四：配置无线接口WLAN-ESS 1，并指定其属于vlan 2（无线客户端属于vlan 2）
à [WX6103] interface WLAN-ESS 1 //建立无线接口，此接口为用户接入接口
à [WX6103-WLAN-ESS1] port access vlan 2 //用户属于vlan 2
à [WX6103] wlan service-template 1 clear //创建服务模板1 ，认证方式为不认证clear
à [WX6103-wlan-st-1] ssid H3C //创建SSID为H3C
à [WX6103-wlan-st-1] bind WLAN-ESS 1 //绑定用户接口WLAN-ESS 1
à [WX6103-wlan-st-1] client max-count 25 //修改单AP最大用户数为25，默认为64
à [WX6103-wlan-st-1] beacon ssid-hide //修改SSID为隐藏模式，默认不开启
à [WX6103-wlan-st-1] service-template enable //服务模板生效

l 步骤五：手动添加AP WA2100，并在射频卡radio 1上绑定已创建的服务模板service-template 1
à [WX6103] wlan ap ap1 model WA2100 //创建AP模板，型号为WA2100
à [WX6103-wlan-ap-ap1] serial-id 210235A22W0074000123 //输入此AP的序列号
à [WX6103-wlan-ap-ap1] radio 1 //和刚才创建的服务模板进行绑定
à [WX6103-wlan-ap-ap1-radio-1] service-template 1 //如在后面加上vlan-id xxx 表示客户端优先
加入xxx vlan
à [WX6103-wlan-ap-ap1-radio-1] Channel 1 //修改AP所在信道为1
à [WX6103-wlan-ap-ap1-radio-1] max-power 20 //修改AP的最大功率，单位为dbm ，20=100mw
à [WX6103-wlan-ap-ap1-radio-1] radio enable //射频卡启用

l 步骤六：查看AP运行情况
à [WX6103]display wlan ap all

à 当FIT AP在无线控制器上注册成功时，状态为”Run”；否则，状态为”Idle”

2. FIT AP用户隔离功能的配置

2.1 背景需求

无线网络在实际应用中，基于某些原因需要限制接入用户之间的相互访问，而单个用户又可以通过三层方式访问网络。用户隔离功能可以基于这个AP实现，也可以基于vlan实现，保证在一个AP下接入的用户之间无法互通或者整个AC管理的AP下接入的用户在某个vlan内无法互通。

[H3C]user-isolation vlan 2 to 100 enable 开启vlan 2 to 100的2层隔离功能

[H3C]undo user-isolation vlan 2 to 100 enable 关闭vlan 2 to 100的2层隔离功能

3.AC上进行PSK认证的配置

该组网图说明如下：配置终端笔记本通过串口线连接到AC的CONSOLE口上，用于相关配置以及查看AP注册信息，无线客户端采用无线网卡搜索无线信号，接入指定SSID，进行PSK认证。

3.1 配置步骤
步骤一：配置无线接口
[H3C] port-security enable
[H3C] interface WLAN-ESS 6
[H3C-WLAN-ESS7] port-security port-mode psk
[H3C-WLAN-ESS7] port-security tx-key-type 11key
[H3C-WLAN-ESS7] port-security preshared-key pass-phrase 12345678 // 密码为12345678
步骤二：配置无线服务模板
[H3C] wlan service-template 6 crypto
[H3C-wlan-st-7] ssid h3c-psk
[H3C-wlan-st-7] bind WLAN-ESS 6
[H3C-wlan-st-7] authentication-method open-system
[H3C-wlan-st-7] cipher-suite tkip
[H3C-wlan-st-7] security-ie wpa
[H3C-wlan-st-7] service-template enable
步骤三：配置无线射频
[H3C] wlan ap ap1
[H3C-wlan-ap-ap1] radio 1 type dot11g
[H3C-wlan-ap-ap1-radio-1] service-template 6
[H3C-wlan-ap-ap1-radio-1] radio enable

命令列表
命令
描述
wlan ap ap-name model
配置名称和型号
Serial-id xxxxxxxxxxxxxxxxxxx
配置AP序列号
radio 1 type 11g/11a/11b
配置射频模式
cipher-suite
配置采用的加密方式
security-ie
配置采用的WPA架构
interface WLAN-ESS numble
配置无线接口
port-security port-mode
配置端口安全模式
Port-security tx-key-type 11key
使能11key类型的密钥协商功能
port-security preshared-key pass-phrase
配置密钥值（8~63）

4.H3C WX系列 AC+Fit AP 负载均衡典型配置举例

4.1 特性简介

Load Balance 是对同一 AC 上的 AP 之间进行负载均衡，有两种方式，一种是基于用户数量，另一种是基于 AP的流量。当某台 AC达到了负载均衡的条件，再有 Client试图连接它时，就会拒绝请求，Client就会去连接另一台 AP。

4.2 基于用户的负载均衡配置举例

Client 1、Client 2、Client 3 和 Client 4 已经和 AP1 连接，Client 5 试图和 AP1 连接。

<AC>system-view
[AC]wlan rrm
[AC-wlan-rrm]load-balance session 5 //一台AP的用户数超过5以后，就会发生负载均衡

4.3 基于流量的负载均衡配置举例

<AC>system-view
[AC]wlan rrm
[AC-wlan-rrm]load-balance traffic 10 // 当 AP1的流量达到门限值 30*10%=3M，Client 5试图关联到 AP1被拒绝，Client 5最终关联到了 AP2上

5. 自动功率调整典型配置举例（WX系列无线控制产品适用）

5.1. 组网需求
无线网络中存在 AP 1～AP 3，客户端通过 AP 1接入无线服务，要求配置自动功率调整功能，确保在发现第三个邻居时（即 AP 4加入 AC时），AC能自动调整功率，避免冲突。

5.2. 组网图
图1-6 功率调整组网图

5.3. 配置步骤
(1) 配置 AC
# 配置 AP 1。
<AC> system-view
[AC] interface wlan-ess 1
[AC-WLAN-ESS1] quit
[AC] wlan service-template 1 clear
[AC-wlan-st-1] ssid abc
[AC-wlan-st-1] bind wlan-ess 1
[AC-wlan-st-1] authentication-method open-system
[AC-wlan-st-1] service-template enable
[AC-wlan-st-1] quit
[AC] wlan ap ap1 model WA2100
[AC-wlan-ap-ap1] serial-id 210235A045B05B1236548
[AC-wlan-ap-ap1] radio 1 type dot11g
[AC-wlan-ap-ap1-radio-1] service-template 1
[AC-wlan-ap-ap1-radio-1] radio enable
[AC-wlan-ap-ap1-radio-1] quit
[AC-wlan-ap-ap1] quit
# 配置功率信道调整。
[AC] wlan rrm
[AC-wlan-rrm] dot11bg calibrate-power //命令用来使能动态功率选择功能。
[AC-wlan-rrm] dot11bg calibrate-power self-decisive //表明，在经过功率校准间隔之后，所有的AP将使用校准功率。（间隔由命令calibrate-interval指定，缺省值是8分钟）

6. H3C WX 系列实现同一 SSID 下指定用户带宽上限（静态）的典型配置举例

6.1 组网需求

本配置举例中的 AC 使用的是 WX3000 系列有线无线一体化交换机设备，IP 地址为 100.1.1.1/16。
Client 和 AP 通过 DHCP 服务器获取 IP 地址

两个 client 都接入同一个 SSID，分配指定的带宽。当接入用户数增加至一定数量时，每个用户的带
宽将不能保证达到指定带宽，但每个用户带宽都相同，上限不超过设定值。

6.2 配置步骤

#配置无线服务质量策略，限制 SSID carrier 下每用户静态设置约 128K bps，两个用户各自最高为 128Kbps

7. H3C WX 系列实现同一 SSID 下指定用户带宽上限（动态）的典型配置举例

7.1 组网需求

本配置举例中的 AC 使用的是 WX3000 系列有线无线一体化交换机设备，IP 地址为 100.1.1.1/16。
Client 和 AP 通过 DHCP 服务器获取 IP 地址

两个 client 都接入同一个 SSID，均分共享该 SSID 下设定的带宽。

7.2 配置步骤

#
配置无线服务质量策略，限制 SSID carrier 下总带宽约 10Mbps，两个用户平分带宽各占 5M
