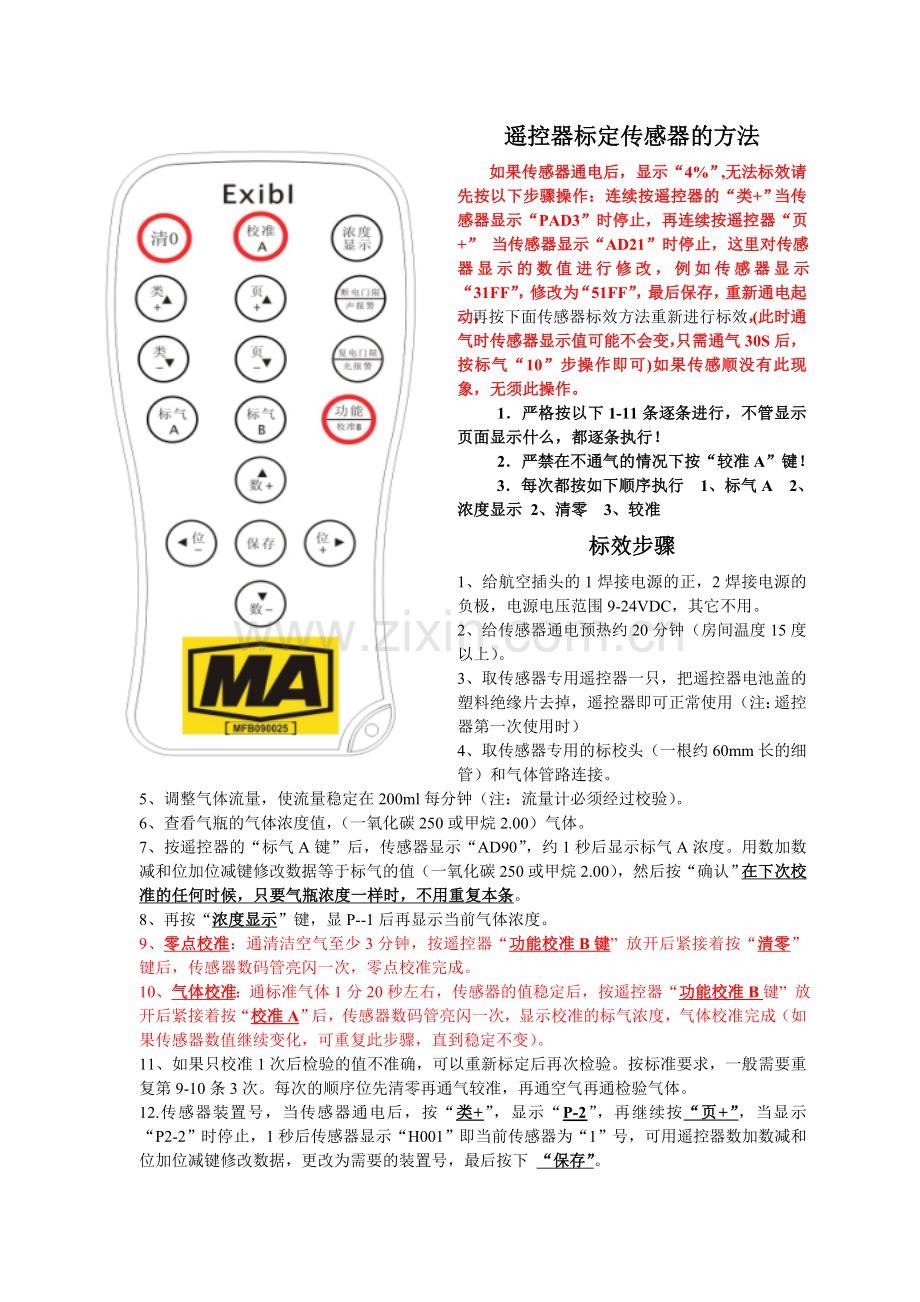

传感器单点标定方法.doc

遥控器标定传感器的方法
如果传感器通电后，显示“4%”,无法标效请先按以下步骤操作：连续按遥控器的“类+”当传感器显示“PAD3”时停止，再连续按遥控器“页+” 当传感器显示“AD21”时停止，这里对传感器显示的数值进行修改，例如传感器显示“31FF”，修改为“51FF”，最后保存，重新通电起动，再按下面传感器标效方法重新进行标效，(此时通气时传感器显示值可能不会变，只需通气30S后，按标气“10”步操作即可)如果传感顺没有此现象，无须此操作。
1．严格按以下1-11条逐条进行，不管显示页面显示什么，都逐条执行！
2．严禁在不通气的情况下按“较准A”键！
3．每次都按如下顺序执行 1、标气A 2、浓度显示 2、清零 3、较准
标效步骤
1、给航空插头的1焊接电源的正，2焊接电源的负极，电源电压范围9-24VDC，其它不用。
2、给传感器通电预热约20分钟（房间温度15度以上）。
3、取传感器专用遥控器一只，把遥控器电池盖的塑料绝缘片去掉，遥控器即可正常使用（注：遥控器第一次使用时）
4、取传感器专用的标校头（一根约60mm长的细管）和气体管路连接。
5、调整气体流量，使流量稳定在200ml每分钟（注：流量计必须经过校验）。
6、查看气瓶的气体浓度值，（一氧化碳250或甲烷2.00）气体。
7、按遥控器的“标气A键”后，传感器显示“AD90”，约1秒后显示标气A浓度。用数加数减和位加位减键修改数据等于标气的值（一氧化碳250或甲烷2.00），然后按“确认”在下次校准的任何时候，只要气瓶浓度一样时，不用重复本条。
8、再按“浓度显示”键，显P--1后再显示当前气体浓度。
9、零点校准：通清洁空气至少3分钟，按遥控器“功能校准B键” 放开后紧接着按“清零”键后，传感器数码管亮闪一次，零点校准完成。
10、气体校准：通标准气体1分20秒左右，传感器的值稳定后，按遥控器“功能校准B键” 放开后紧接着按“校准A”后，传感器数码管亮闪一次，显示校准的标气浓度，气体校准完成（如果传感器数值继续变化，可重复此步骤，直到稳定不变）。
11、如果只校准1次后检验的值不准确，可以重新标定后再次检验。按标准要求，一般需要重复第9-10条3次。每次的顺序位先清零再通气较准，再通空气再通检验气体。
12.传感器装置号，当传感器通电后，按“类+”，显示“P-2”，再继续按“页+”，当显示“P2-2”时停止，1秒后传感器显示“H001”即当前传感器为“1”号，可用遥控器数加数减和位加位减键修改数据，更改为需要的装置号，最后按下 “保存”。
