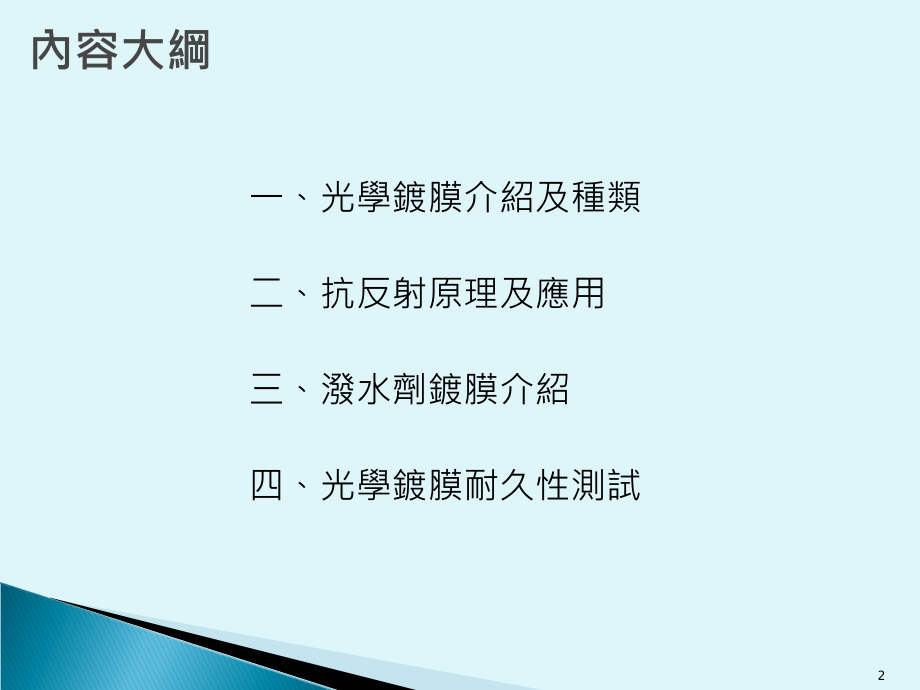

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,1,1,光學鍍膜介紹,研發部,邱仁傑,內容大綱,一、光學鍍膜介紹及種類,二、抗反射原理及應用,三、潑水劑鍍膜介紹,四、光學鍍膜耐久性測試,2,1.,光學鍍膜為求高透視率及隔絕有害光線，因而會在基材表面鍍上一層薄膜。單層薄膜厚度一般在數十至數千埃,(1,=10,-7,mm),。,2.,光學薄膜製作以物理蒸鍍法為主，其方法為將薄膜材料由固態轉化為氣態或離子態，氣態或離子態之材料，由蒸發源穿越空間，抵達玻璃表面，材料抵達玻璃表面後，將沉積而逐漸形成薄膜。,3.,為了讓薄膜能擁有高純度，因此鍍膜製程是在高真空,(10,-5,torr),環境下完成。,3,光學鍍膜介紹,1.,化學鍍膜：此方法必須嚴格的控制化學溶液的濃度、進行反應的時間和條件等，此方式缺點為品質及良率參疵不齊，無法鍍多層膜，對於環境的污染較大；優點為設備價格低廉。常用的加工法：一為浸鍍法、另一為噴鍍法。,浸鍍法：根據欲配置膜的性質製備含有成分的溶液，將玻璃加熱到一,定溫度，放入配置好的化學溶液裡，拿出烘乾，浸鍍法是唯,一可以同時 製作雙面膜的方法。,噴鍍法：將配置好的膜溶液裝在噴槍上，噴在玻璃表面，烘乾定型。,4,光學鍍膜,化學氣相沉積,1.,物理鍍膜：新一代的鍍膜技術改採物理方式，以真空蒸鍍、離子鍍等多種不同的形式進行。物理方式的鍍膜強度和均勻性普遍高於化學鍍膜，物裡方法鍍膜可以為多層膜，多層鍍膜製程溫度及化學作用均會影響到前一層膜層的物性。,5,光學鍍膜,物理氣相沉積,1.,光學鍍膜層的膜厚是非常薄的，如果事先沒在基材上作記號，是不容易辨識出來鍍膜面在那一面。可將玻璃放置於日光燈下觀察，如果從玻璃表面看到日光燈本身的反射顏色，那就不是鍍膜面；如果看到的不是清晰的日光燈反射顏色，那就是鍍膜面。,2.,一般光學鍍膜之表面皆可看的出來顏色，因鍍膜的層數及靶材不同的因素，所反射出來的顏色皆不相同，如紅色、綠色及紫色等等。,6,如何分辨鍍膜面,?,1.,如何提高穿透率,2.,抗反射介紹,3.,抗眩光介紹,7,二、抗反射原理及應用,1.,當光線經過玻璃並不是,100%,穿透，玻璃兩個表面都會產生反射，玻璃本身,的材質也吸收光，因此,玻璃的穿透,+,玻璃的反射,+,玻璃的吸收,=100%,。,8,100%,入射光,玻璃材質吸收,0.5%,第一面玻璃反射,4%,第二面玻璃反射,4%,91.5%,出射光,光的特性,1.,人的可見光波長為,400700nm,，波長,700nm,以上為接近紅外線，波長,400nm,以下為紫外光。,9,可見光波長圖,1.,在表面施以多層折射層塗佈，使光線照射時因多層折射層將反射光消減，以達到抗反射效果。,2.,在大太陽底下使用手機時，常會看不清螢幕上的字，如果在表面上增加一層抗反射光學膜，使得手機整體的穿透率提高,(,反射率降低,),，降低太陽光對於視覺的影響。,3.,抗反射產品常應用於,DV,、,LCD,、,Note book,、,PDA,及,Digital camera,等,3C,產品表面上。,10,抗反射,(Anti-Reflection),11,Nb,2,O,5,Ta,2,O,5,TiO,2,SiO,2,Al,2,O,3,ZrO,2,抗反射電鍍靶材介紹,項目,產品,表面硬度,耐久性,光學特性,(,穿透率,),成本,AR Film,3H,差,低,低,AR Glass,7H,佳,高,高,12,AR Film,與,AR Glass,之比較,13,反射率光譜圖,1.,光線照在未經處理的平整表面基材,(PC,、,PMMA,或,GLASS),上時，集中在某一個角度反射的光線進入眼中會讓人覺得昏眩，這就是,”,眩光,”,所造成的影響。抗眩的原理是以表面處理的方式使表面變得粗糙不平整，在不平整的表面狀態使照在上面的光線散射，光線因而散射到各個角度而不會集中在某一個特定角度。,2.,抗眩光產品一般應用於螢幕上當作保護片使用,14,抗眩光,(Anti-Glare),介紹,1.,潑水劑應用,2.,水滴接觸角量測,15,三、潑水劑鍍膜介紹,1.,潑水劑一般為防水、防污及抗指紋之統稱。,(1),防水,:,水滴不規則沾附於玻璃表面可迅速將水滴去除。,(2),防污,:,油漬沾附於玻璃表面不會呈現彩紅紋現象。,(3),抗指紋,:,手指觸摸玻璃表面可降低指紋附著。,2.,潑水劑為一層透明鍍膜層，鍍膜靶材使用熱電阻加熱,(300),蒸鍍,於表面最外層，其膜厚不需太厚即可產生防水、防污及抗指紋效果。,16,潑水劑應用介紹,1.,潑水劑鍍膜靶材可分為一般級及奈米級，兩者差異在於靶材蒸鍍於基材後薄膜層表面光滑度。,一般級,:,大多數產品皆使用此種潑水劑靶材。,奈米級,:,表面光滑度較光滑，其耐磨性較差。,17,潑水劑靶材種類,1.,表面的親水性可以藉由量測水滴在表面上的接觸角度來衡量，接觸角度越大表示其水滴親水性較佳。,18,水滴接觸角,1.,耐磨性,2.,附著力,3.,腐蝕性,4.,濕度,5.,可溶性,19,四、光學鍍膜耐久性測試,測試項目,依據標準,檢驗規格,檢驗方法,耐磨性,MIL-M-13508C,無變異,使用無塵布並施力,500g,，來回摩擦,600,次,附著力,MIL-C-48497A,不脫膜,使用百格膠帶黏貼於百格測試區域，並快速撕起,腐蝕性,MIL-STD-810E,無變異,使用,NaCl(,比重,5%),鹽霧暴露於,35,環境中測試,濕度,MIL-C-48497A,無變異,溫度,35,/,濕度,95%,，,24,小時後作耐磨性測試,可溶性,MIL-C-48497A,無變異,將玻璃放置於室溫,1532,中，,24,小時後觀察其變化,20,環境耐久性測試總表,1.,耐磨性主要是測試鍍膜層與基材間的附著程度，製程條件及蒸鍍靶材,均會影響耐磨性的好壞。,2.,耐磨測試一般會將橡皮擦、鋼絲絨或無塵布綑綁於耐磨測試機的測試,頭上，並施加重量於測試頭上方，測試次數結束後觀察測試基材表面,是否有刮傷痕跡出現。,21,耐磨性測試,1.,使用百格刀於鍍膜層表面畫上交錯的小方格，使用百格測試膠帶,(3M-610),黏貼於小方格上，以,45,度的方向迅速撕起膠帶，觀察是否,有脫膜現象。,22,百格線,附著力測試,1.,可於鍍膜基材表面灑上可樂、清潔劑或人工汗液等等有侵蝕性之液體，經過數小時後觀察鍍膜層表面是否有變異。,23,鹽霧測試機,腐蝕性測試,1.,將基材放置於恆溫恆濕機中，可調整測試溫度及相對濕度，測試後,可觀察鍍膜層表面是否有變異並測試耐磨性。,24,恆溫恆濕機,濕氣測試,1.,將測試基材放置於室溫環境中，經過數小時後觀察其鍍膜層表面是否,有變異，此項耐久性測試是最簡易之方法。,25,可溶性測試,
