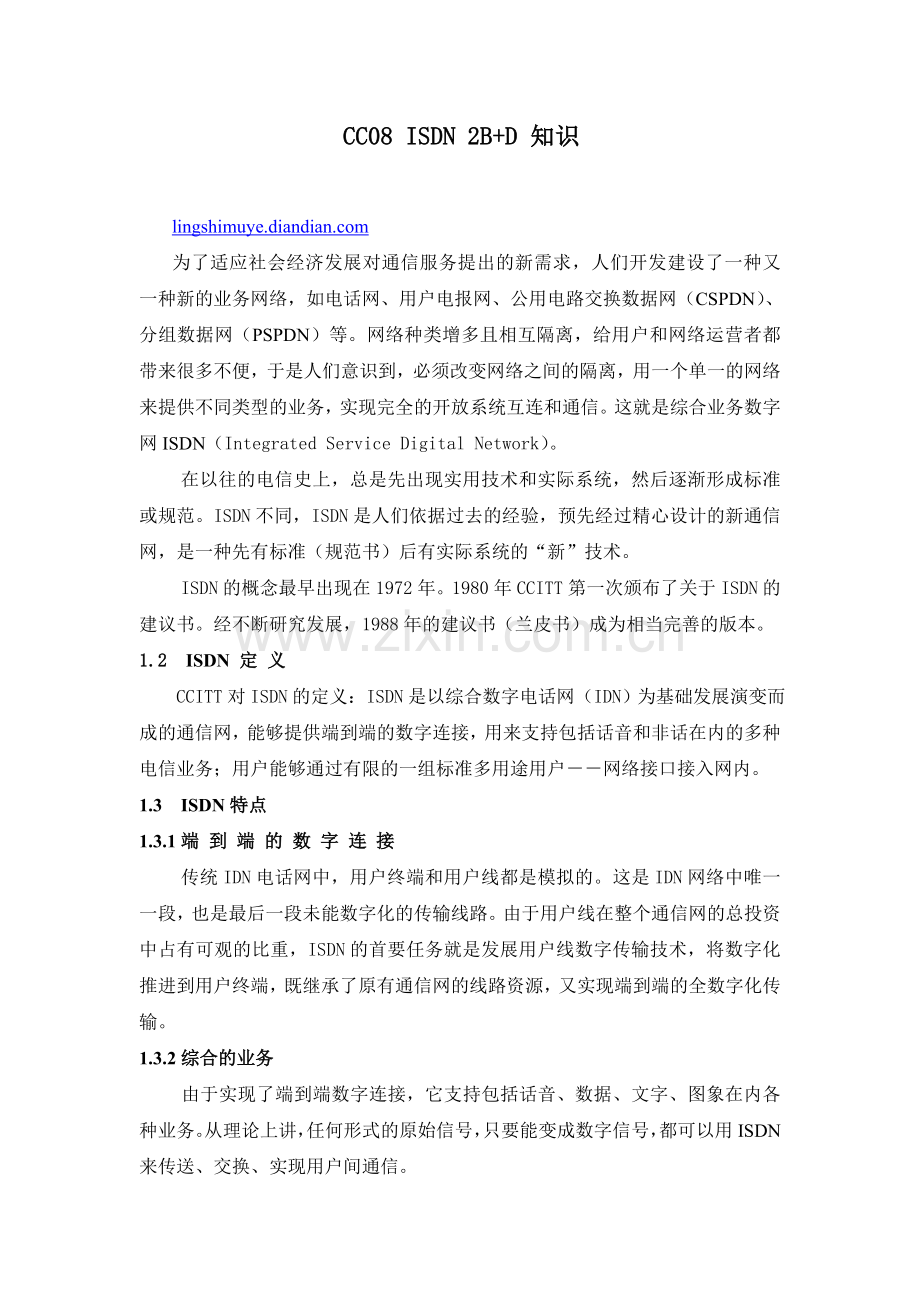

CC08 ISDN 2B+D 知识

为了适应社会经济发展对通信服务提出的新需求，人们开发建设了一种又 一种新的业务网络，如电话网、用户电报网、公用电路交换数据网（CSPDN）、分组数据网（PSPDN）等。网络种类增多且相互隔离，给用户和网络运营者都带来很多不便，于是人们意识到，必须改变网络之间的隔离，用一个单一的网络来提供不同类型的业务，实现完全的开放系统互连和通信。这就是综合业务数字网ISDN（Integrated Service Digital Network）。
在以往的电信史上，总是先出现实用技术和实际系统，然后逐渐形成标准或规范。ISDN不同，ISDN是人们依据过去的经验，预先经过精心设计的新通信网，是一种先有标准（规范书）后有实际系统的“新”技术。
ISDN的概念最早出现在1972年。1980年CCITT第一次颁布了关于ISDN的建议书。经不断研究发展，1988年的建议书（兰皮书）成为相当完善的版本。
1.2 ISDN 定 义
CCITT对ISDN的定义：ISDN是以综合数字电话网（IDN）为基础发展演变而成的通信网，能够提供端到端的数字连接，用来支持包括话音和非话在内的多种电信业务；用户能够通过有限的一组标准多用途用户－－网络接口接入网内。
1.3 ISDN特点
1.3.1端 到 端 的 数 字 连 接
传统IDN电话网中，用户终端和用户线都是模拟的。这是IDN网络中唯一一段，也是最后一段未能数字化的传输线路。由于用户线在整个通信网的总投资中占有可观的比重，ISDN的首要任务就是发展用户线数字传输技术，将数字化推进到用户终端，既继承了原有通信网的线路资源，又实现端到端的全数字化传输。
1.3.2综合的业务
由于实现了端到端数字连接，它支持包括话音、数据、文字、图象在内各种业务。从理论上讲，任何形式的原始信号，只要能变成数字信号，都可以用ISDN来传送、交换、实现用户间通信。

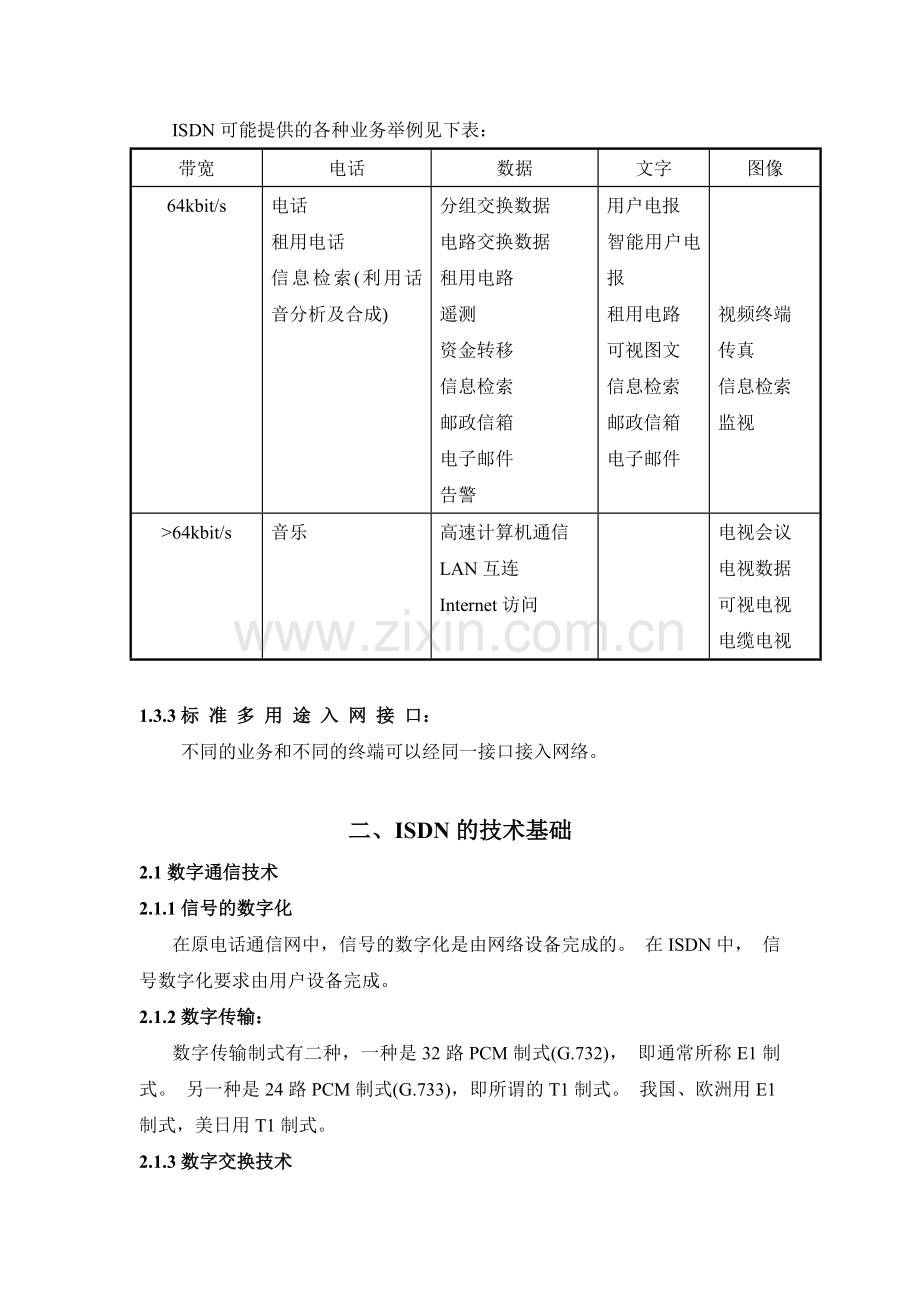

ISDN可能提供的各种业务举例见下表：
带宽
电话
数据
文字
图像
64kbit/s
电话
租用电话
信息检索(利用话音分析及合成)
分组交换数据
电路交换数据
租用电路
遥测
资金转移
信息检索
邮政信箱
电子邮件
告警
用户电报
智能用户电报
租用电路
可视图文
信息检索
邮政信箱
电子邮件

视频终端
传真
信息检索
监视
>64kbit/s
音乐
高速计算机通信
LAN互连
Internet访问

电视会议
电视数据
可视电视
电缆电视

1.3.3标 准 多 用 途 入 网 接 口：
不同的业务和不同的终端可以经同一接口接入网络。

二、ISDN的技术基础
2.1数字通信技术
2.1.1信号的数字化
在原电话通信网中，信号的数字化是由网络设备完成的。 在ISDN中， 信号数字化要求由用户设备完成。
2.1.2数字传输：
数字传输制式有二种，一种是32路PCM制式(G.732)， 即通常所称E1制 式。 另一种是24路PCM制式(G.733)，即所谓的T1制式。 我国、欧洲用E1制式，美日用T1制式。
2.1.3数字交换技术
不言而喻，为保证端－－端数字连接，要求网络传送信号的全过程必须是 数字化的，因此，交换环节必须是在数字信号基础上进行交换。采用数字传输和数字交换的网络叫做综合数字网( IDN )。
2.1.4分组交换概念介绍
分组交换和电路交换的主要区别在于：电路交换在通信开始之前必须在主叫和被叫终端之间建立一个电路连接(可以是独占的线路，也可以是同步时分复用线上的一个信道)，而在整个通信期间，这条电路必须保持（独占），直到通信结束时才能拆线(见图2－4(a))。.与此相反，分组交换并不建立固定的电路连接，而是将终端发送的信息分割成一个个的分组，然后在每个分组上贴上标记，说明它的序号及应到达的目的地。分组交换网中的每一个节点都将这些分组看成是相互无关的“邮包”，逐个查看标记，并寻找空闲的路由，将它们发往目的地。由于这些“邮包”在网络中独立地“旅行”，它们到达目的地时次序可能颠倒，因此目的节点需要查看序号，重新排列，组装成完整的信息，然后发往接收终端。
分组交换本身又有两种方式，一种是数据报(Datagram)方式，如图2－4(b)所示，另一种是虚电路(Virtual circuit)方式。这种方式在通信开始时先选择一条连接双方终端的路由(物理通路)，以后该次通信的所有分组都沿着这条路由传送。该路由不是独占的。
2.2公共信道信令技术
信令是和通信有关的一系列控制信号。信令不同于用户信息，用户信息在网络中只是透明( 未经任何变化) 穿过，而信令却在网络的每一个节点被分析 处理，并导致一系列的控制操作。
2.2.1 用户－－ 网络信令 ( 即D信道信令 )
传统交换机在用户－－网络接口上，信令能力有限， 不能满足综合业务需要。为此，CCITT定义了一个公共信道用户信令系统，叫做D信道协议。D信道是专为ISDN用户－－ 网络间设计的公共信道，独立于用户信息信道，可以在任何时候传送信令。
2.2.2交换机之间的公共信道信令( 即 NO.7)
没有NO.7， 一台ISDN交换机就是一个ISDN孤岛，ISDN交换机之间无法互通。CCS7(NO.7) 是ISDN交换机之间互通的基础。关于NO.7 及ISUP 等， 此次不做介绍。
2.3开放系统互连(OSI) 技术
OSI的概念是为计算机通信而建立的，是组成计算机通信网的理论基础。ISDN虽然由电话网发展而来，但是它：
l 利用计算机进行控制。
l 其呼叫控制依赖于控制计算机间相互通信。
l 提供大量非话业务，支持各种数据终端
因此，ISDN兼备了计算机通信网的功能和特性，OSI技术成为ISDN的基础之 一。OSI七层模型最早是ISO于1977年提出的，OSI参考模型自底向上的七层 为：物理层(Physical Layer)，数据链路层(Data Link Layer)、网络层(Network Layer)、传输层( Transport Layer) 等。ISDN主要采用了其中底三层。

三、ISDN用户—网络接口
3.1 2B＋D及30B+D释义及ISDN参考模型：
2B＋D意思是，在一对用户线的物理通路上，双向同时提供2个64Kbps的B信道和一个16Kbps的D信道。
B－－Bearer Channel，承载信道
D－－Demand Channel，指令（信令）信道
2B＋D是通俗的提法。正式的名称是BRA,BRI－－Basic Rate Access, Basic Rate Interface。
同样，30B+D则是在物理物理通路上，双向同时提供30个64Kbps的B信道和一个64Kbps的D信道。也称PRA，PRI——Primary Rate Access，Primary Rate Interface。
ISDN的“示意性”参考模型见图所示。U参考点（“U”接口）一般代表实际传输线路；T，S和R参考点代表用户侧各设备单元之间的物理接口。
参考点是划分功能群的概念性参考点。当多个功能组合在一个设备内实现时，它仅在概念上存在，而实际上没有物理接口存在。
S和T参考点是ISDN标准化的对象，是ISDN标准接口。R参考点没有统一规范，是非标准接口。(例如，计算机是非标准ISDN终端，通过R接口能接入ISDN，并提高其速率.)
在2B+D“U”接口方面，由于各国的用户线特性有差异，各国使用的线路码型有所不同。例如北美、中国采用2B1Q码，日意采用AMI码、英3B2T码等。CCITT（ITU－T）至今未对2B＋D“U”接口的传输方式和线路码作统一规定。

图 ISDN参考模型
3.2 U接口知识介绍
U口── ISDN 用户网络接口（User-network Interface），对应数字传输系统。
