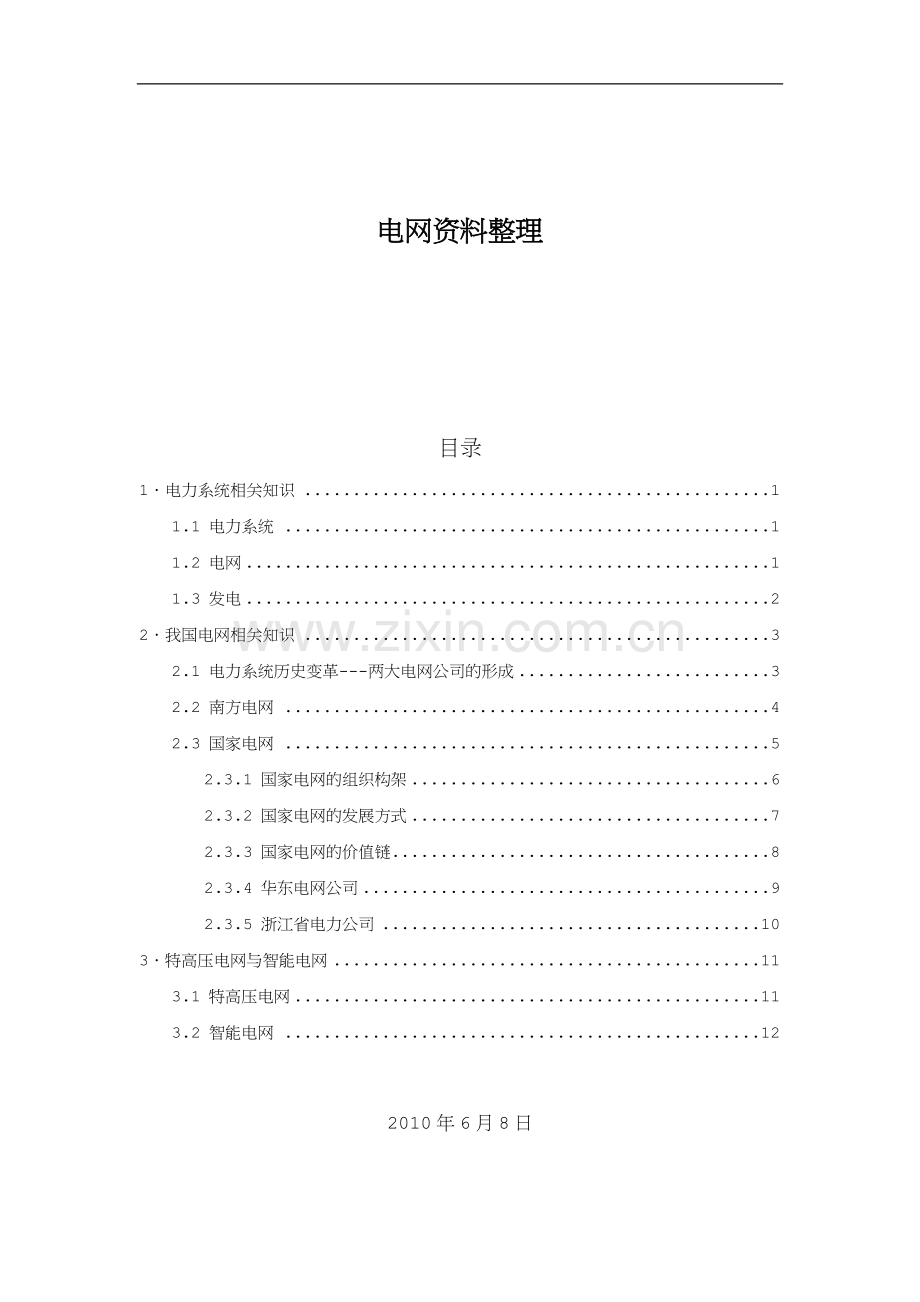

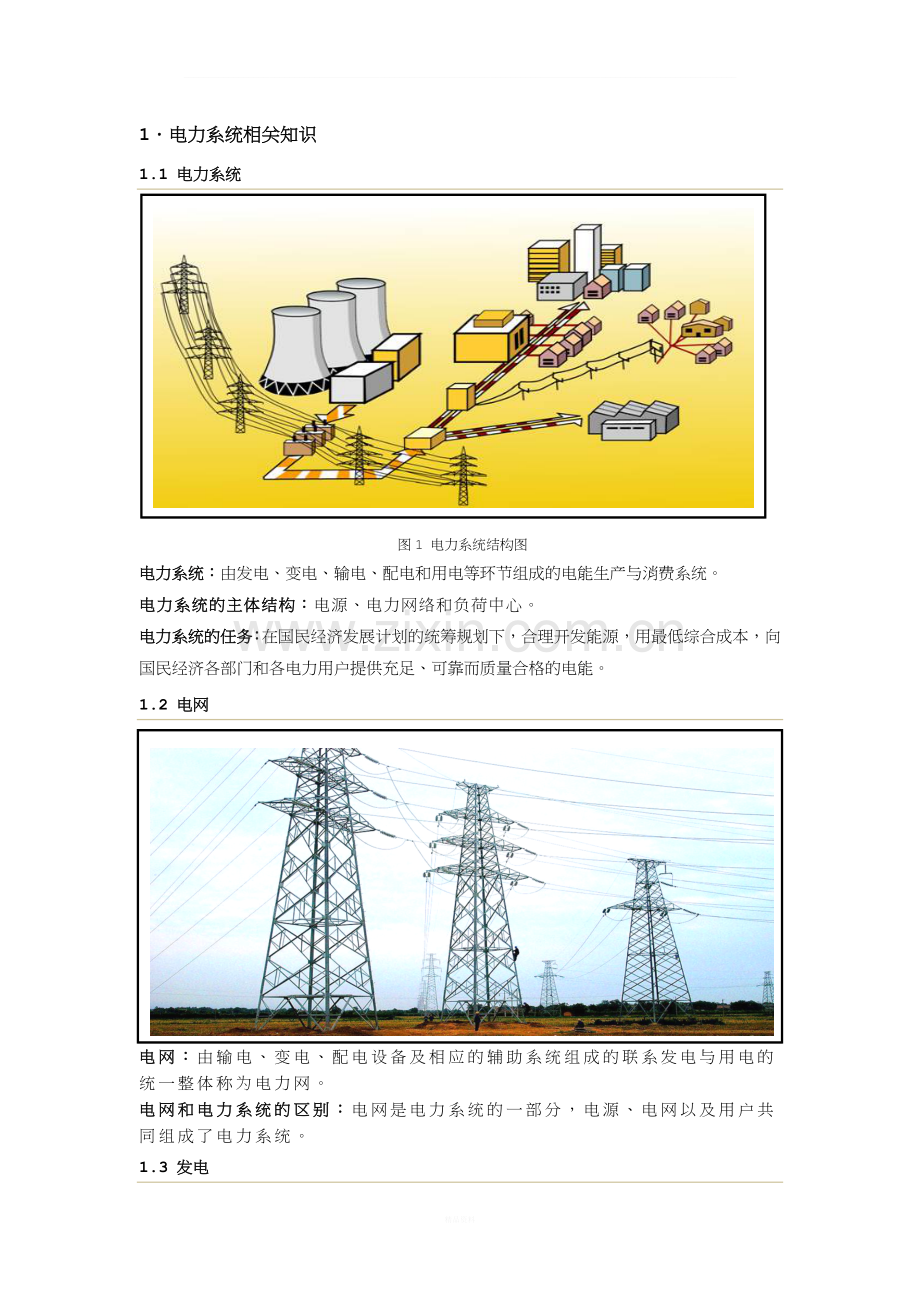

_电网资料整理目录1电力系统相关知识11.1 电力系统11.2 电网11.3 发电22我国电网相关知识32.1 电力系统历史变革-两大电网公司的形成32.2 南方电网42.3 国家电网52.3.1 国家电网的组织构架62.3.2 国家电网的发展方式72.3.3 国家电网的价值链82.3.4 华东电网公司92.3.5 浙江省电力公司103特高压电网与智能电网113.1 特高压电网113.2 智能电网122010年6月8日1电力系统相关知识1.1 电力系统 图1 电力系统结构图电力系统：由发电、变电、输电、配电和用电等环节组成的电能生产与消费系统。电力系统的主体结构：电源、电力网络和负荷中心。电力系统的任务：在国民经济发展计划的统筹规划下，合理开发能源，用最低综合成本，向国民经济各部门和各电力用户提供充足、可靠而质量合格的电能。1.2 电网 图2 电网示意图电网：由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称为电力网。 电网和电力系统的区别：电网是电力系统的一部分，电源、电网以及用户共同组成了电力系统。1.3 发电火电风电太阳能水电 图3 发电厂示意图发电类型：火电：锅炉汽轮机发电机； 水电：水库水轮机发电机； 核电：核反应堆汽轮机发电机； 其它：如风能、地热能、太阳能、潮汐等。电力产生的特点：第一，电能的生产、供应、使用几乎是瞬间同时完成； 第二，不易储存，没有中间环节； 第三，电能使用总量随时都在变化； 第四，发电厂、电力用户通过电力线路和变电站互相连接成电网进行生产和使用，电网是一个不可分割的整体； 第五，电能的质量管理是非常严格的。交流电网的电压和频率的质量，不仅直接影响电力用户终端产品的质量，而且直接关系电网本身的安全和电力用户用电的可靠性。2我国电网相关知识2.1 电力系统历史变革-两大电网公司的形成 图4 厂网分离示意图原国家电力公司拆分为2家电网公司和5家发电集团及4家辅业公司。在2000年开始的以“厂网分离”为标志的电力体制改革后，原国家电力公司中剥离出的电力传输、配电等电网业务由国家电网公司运行，而各发电厂被划归分属五大“发电集团”运行。五大发电集团：中国华能集团公司、中国大唐集团公司、中国华电集团公司、中国国电集团公司、中国电力投资集团公司。四小豪门：国投电力、国华电力、华润电力、中广核。两大电网公司：国家电网公司、中国南方电网有限责任公司。厂网分离的意义：其一，引入了竞争机制。厂网分离使各类电厂，不管是新电厂、老电厂，还是还本付息电厂，甚至地方小电厂，在统一的电价面前有了公平竞争的机会。只要通过自身的努力，降低成本，他们就能获得生存和发展的机遇。其二，转变了观念。以往国有企业吃国家的大锅饭，电力企业的成本又缺乏刚性约束。厂网一分开，职工和企业都感受到了巨大的压力，把电卖出去成了职工们共同的目标。由于这种观念的变化，广大职工自发地投入到改革中来，成本下来了，检修时间也缩短了，机组的可靠性也上去了，电力调度也不难了。2.2 南方电网 图5 南方电网经营区域示意图成立时间：2002年12月29 日。经营区域：广东省、广西省、云南省、贵州省和海南省五省（区）；南方电网供电面积100万平方公里，供电总人口2.3亿人，占全国总人口的17.8%。业务范围：负责投资、建设和经营管理南方区域电网，经营相关的输配电业务，参与投资、建设和经营相关的跨区域输变电和联网工程；从事电力购销业务，负责电力交易与调度；从事国内外投融资业务；自主开展外贸流通经营、国际合作、对外工程承包和对外劳务合作等业务。公司组成：公司总部设有13个部局，以及南方电网电力调度通信中心、电力交易中心、技术研究中心、信息中心、年金中心；下设超高压输电公司、调峰调频发电公司、技术研究中心3个分公司，广东、广西、云南、贵州、海南电网公司和南方电网国际公司6个全资子公司，控股南网财务公司、鼎和财产保险股份有限公司。公司规模：职工总数27.3万人。南方电网已经形成“五条直流、八条交流”13条500千伏西电东送大通道，每条都在1000公里及以上，最大输电能力超过2300万千瓦，是国内西电东送规模最大、效益最好、发展后劲最强的电网。2009年南方五省区全社会用电最高负荷9590万千瓦，全社会用电量6289亿千瓦时；全网发电总装机容量为1.6亿千瓦，220千伏及以上变电容量2.96亿千伏安、输电线路总长度7.6万公里。公司完成售电量5239亿千瓦时，西电东送电量1156亿千瓦时，营业收入3136亿元，公司资产总额达4425亿元。2.3 国家电网图6 国家电网示经营区域意图成立时间：2002年12月29日。经营区域：覆盖26 个省、自治区、直辖市，覆盖国土面积的88%以上，供电人口超10亿，管理员工超过150万。业务范围：依法经营国家电网公司及有关企业中由国家投资形成并由国家电网公司拥有的全部国有资产。公司以建设和运营电网为核心业务，承担着保障安全、经济、清洁、可持续的电力供应的基本使命。 从事电力购销业务，负责所辖各区域电网之间的电力交易和调度。 参与投资、建设和经营相关的跨区域输变电和联网工程。 根据国家有关规定，经有关部门批准，从事国内外投融资业务。 经国家批准，自主开展外贸流通经营、国际合作、对外工程承包和对外劳务合作等业务。 从事与电力供应有关的科学研究、技术开发、电力生产调度信息通信、咨询服务等业务。 经营国家批准或允许的其他业务。公司发展：2006年全球500强企业第32名。2007年位居财富杂志全球500强企业第29名；2008年位居财富杂志全球500强企业第24名；2009年财富全球企业500强第15位，在中国企业500强中的排名第三。是全球最大的公用事业企业。2.3.1 国家电网的组织构架管理5家区域电网公司,25家省、直辖市自治区电力公司：华北电网公司；华中电网公司；华东电网公司；西北电网公司；东北电网公司图7 国家电网组织机构-网省公司管理多家科研单位、直属单位及控股公司：图8 国家电网组织结构-直属单位2.3.2 国家电网的发展方式图9 国家电网发展方向深化“两个转变”：转变电网发展方式、转变公司发展方式。公司发展方式转变：推进“四化”集团化发展、集约化发展、精益化发展、标准化发展。“三集五大”人力资源、财务、物资集约化管理。大规划、大建设、大运行、大生产和大营销。电网发展方式的转变：以特高压电网为骨干网架，各级电网协调发展，具有信息化、自动化、互动化特征的坚强智能电网。图10 国家电网发展战略重点公司紧密结合“两个转变”作为发展战略，加快建设“一强三优”的现代公司，实现最大限度的创造经济、社会和环境综合价值协调推进公司于社会可持续发展的目的。2.3.3 国家电网的价值链图11 国家电网价值链示意图国家电网价值链上游为发电厂，价值链下游为用电客户，包括工业、农业、商业、居民和其他类型用电成员，根据价值链理论，价值链的各环节之间相互关联，相互影响，发电厂发电质量直接影响到用户用电质量，同时也对电网送电造成影响，比如风力发电具有波动性和间歇性，这不但给电网调度带来了困难，更有可能威胁电网安全。 我国电力市场上经营电网企业只有国家电网和南方电网两家公司，属于垄断行业，电力用户只能选择对应区域的电网公司，电力需求具有在一定时间内保持相对稳定的特点；同样，发电厂只能供电给所在区域的电网公司，发电厂的建设需经电网公司审批同意，发电量需严格服从电网公司统一调度。2.3.4 华东电网公司图12 华东电网公司管辖区域示意图成立时间：2003年9月28日。负责区域：上海市、江苏省、浙江省、安徽省、福建省。业务范围：负责经营管理华东电网，参与投资、建设和经营电网内的输变电工程和调峰、调频电源工程；对华东电网实施调度管理，组织、指挥、指导和协调华东电网安全、稳定、优质和经济运行。图 13 华东电网公司部门设置图2.3.5 浙江省电力公司 图14 浙江省电力公司下属单位意图 浙江省电力公司组织结构图15琥珀能源与浙江省电力公司的关系图15 浙江省电力公司部门设置图公司概况：浙江省电力公司是国家电网公司的全资公司，目前公司已成为一家以电网经营为主的国有特大型能源供应企业，负责浙江电网的建设、运行、管理和经营，为浙江省经济社会发展和人民生活提供电力供应和服务。公司营运：截止到2009年底，公司资产总额 919亿元，营业户数2031.93万户，建成拥有500千伏变电站31座、容量5901万千伏安、线路5795公里，220千伏变电站208座、容量7479万千伏安、线路12261公里。2009年全社会用电量2471.44亿千瓦时，统调最高用电负荷3549万千瓦，实现售电量2075亿千瓦时、营业收入1176.9亿元。公司规模：公司拥有11个市级供电企业、3个县级供电企业、1 个水电厂和16家主要面向电力行业服务的建设、设计、试验科研、学校等单位，并受省、市政府的委托管理着61家县级供电企业，公司管辖范围有员工近10万人。3特高压电网与智能电网3.1 特高压电网图16 特高压电网示意图特高压电网：指1000千伏的交流或800千伏的直流电网。特高压电网形成和发展的基本条件是用电负荷的持续增长，以及大容量、特大容量电厂的建设和发展，其突出特点是大容量、远距离输电。特高压发展规划：“十一五”期间，全面建成特高压交流试验示范和特高压直流示范工程，初步形成华北华中华东特高压同步电网；“十二五”、“十三五”期间，特高压电网全面发展，形成以华北、华中、华东为核心，联结各大区电网、大煤电基地、大水电基地和主要负荷中心的坚强网架。特高压电网特点：（1）特高压交流输电可以根据电源分布、负荷布点、输送电力、电力交换等实际需要构成国家特高压骨干网架。特高压交流电网的突出优点是：输电能力大、覆盖范围广、网损小、输电走廊明显减少，能灵活适合电力市场运营的要求； （2）采用特高压实现联网，坚强的特高压交流同步电网中线路两端的功角差一般可控制在20及以下。因此，交流同步电网越坚强，同步能力越大、电网的功角稳定性越好； （3）特高压交流线路产生的充电无功功率约为500 kV的5 倍，为了抑制工频过电压，线路须装设并联电抗器。当线路输送功率变化，送、受端无功将发生大的变化。如果受端电网的无功功率分层分区平衡不合适，特别是动态无功备用容量不足，在严重工况和严重故障条件下，电压稳定可能成为主要的稳定问题；（4）适时引入1 000 kV特高压输电，可为直流多馈入的受端电网提供坚强的电压和无功支撑，有利于从根本上解决500 kV短路电流超标和输电能力低的问题。3.2 智能电网 图17 智能电网示意图智能电网：坚强智能电网以坚强网架为基础，以通信信息平台为支撑，以智能控制为手段，包含电力系统的发电、输电、变电、配电、用电和调度各个环节，覆盖所有电压等级，实现“电力流、信息流、业务流”的高度一体化融合，是坚强可靠、经济高效、清洁环保、透明开放、友好互动的现代电网。智能电网主要特征：坚强、自愈、兼容、经济、集成、优化。坚强是指在500KV，800KV,1000KV主干电网支撑下实现以华北、华中、华东为核心，联结我国各大区域电网、大煤电基地、大水电基地和主要负荷中心的坚强的电网结构。在电网发生小扰动和大扰动故障时，电网仍能保持对用户的供电能力，而不发生大面积的停电事故。在电网发生极端故障时，如自然灾害和极端气候条件下、或人为的外力破坏，仍能保证电网的安全运行；自愈指能根据电网运行状况，以IEC61850为体系的电力系统无缝通信体系的智能化电网调度、变电站，对电网运行状况进行自我诊断，通过智能开关等元器件，实现自我隔离故障，自我恢复。具有实时、在线连续的安全评估和分析能力，强大的预警控制系统和预防控制能力；兼容是指能支持可再生能源的正确、合理地接入，适应分布式发电和微电网的接入。建设智能电网的一个目的是使得供电波动较大的风电等可再生能源能接入电网，提供清洁能源的同时不对电网用户造成冲击；经济指利用电力电子技术实现柔性输变电，达到节能，提供优质电力的目的；集成主要通过通信技术将运行信息整合到SCADA系统，实现智能化电网调度；优化指通过与终端用户、供应侧之间通信，使需求侧管理的功能更加完善，实现与用户的交互和高效互动。Welcome ToDownload !欢迎您的下载，资料仅供参考！精品资料
