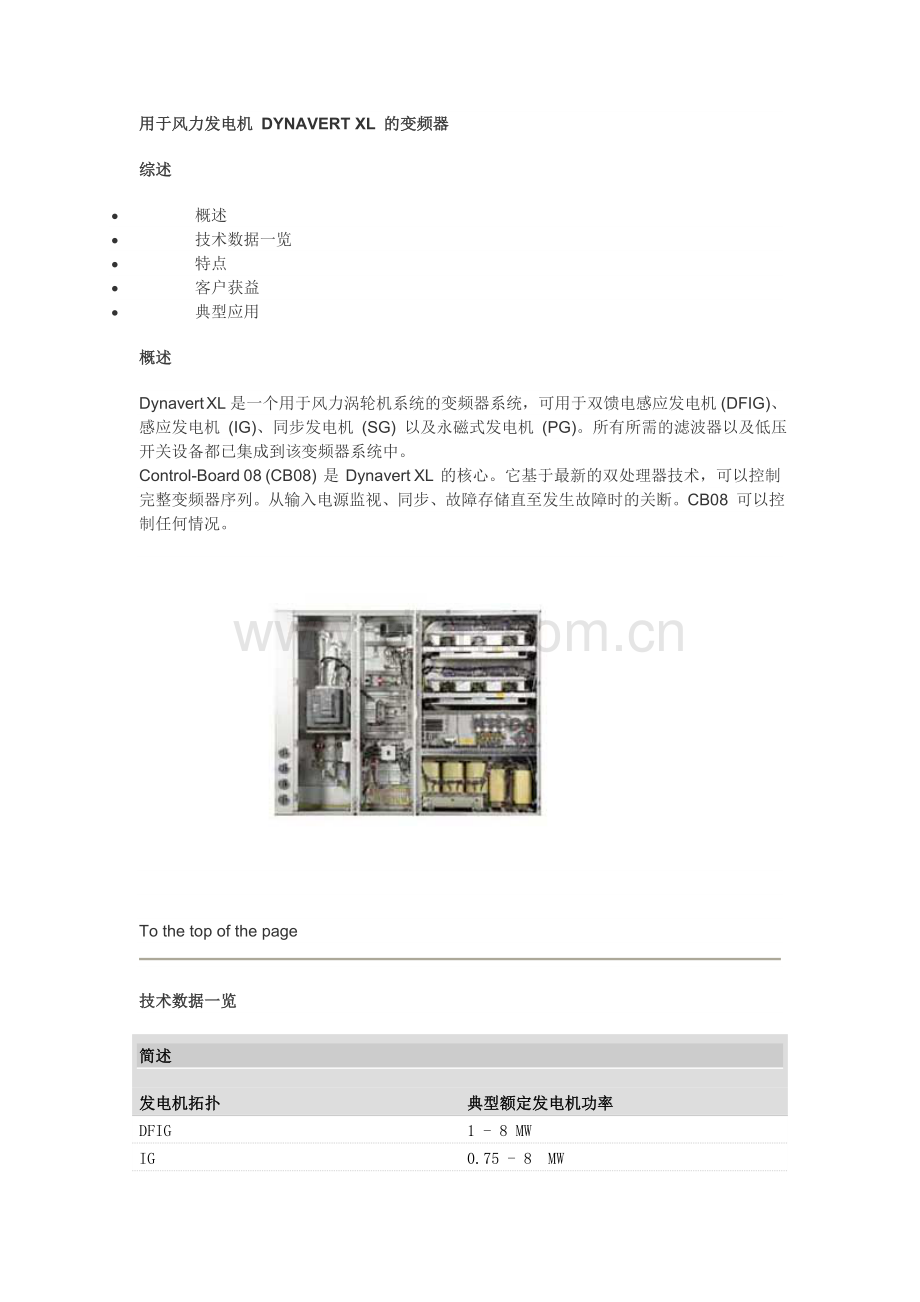

用于风力发电机 DYNAVERT XL 的变频器
综述
· 概述
· 技术数据一览
· 特点
· 客户获益
· 典型应用
概述
Dynavert XL 是一个用于风力涡轮机系统的变频器系统，可用于双馈电感应发电机 (DFIG)、感应发电机 (IG)、同步发电机 (SG) 以及永磁式发电机 (PG)。所有所需的滤波器以及低压开关设备都已集成到该变频器系统中。
Control-Board 08 (CB08) 是 Dynavert XL 的核心。它基于最新的双处理器技术，可以控制完整变频器序列。从输入电源监视、同步、故障存储直至发生故障时的关断。CB08 可以控制任何情况。

To the top of the page

技术数据一览
简述
发电机拓扑
典型额定发电机功率
DFIG
1 - 8 MW
IG
0.75 - 8 MW
PG
0.75 - 8 MW
To the top of the page

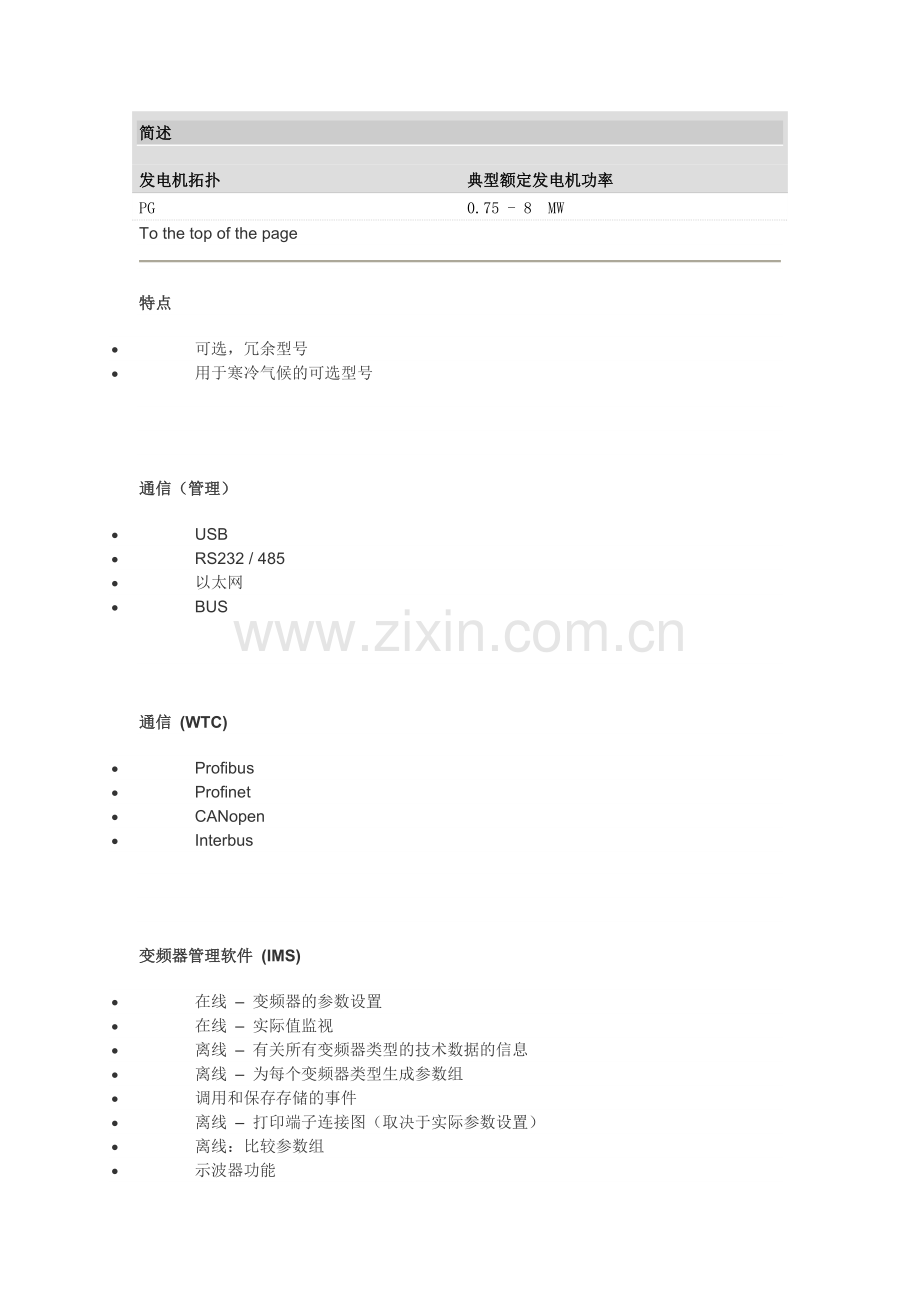

特点
· 可选，冗余型号
· 用于寒冷气候的可选型号

通信（管理）
· USB
· RS232 / 485
· 以太网
· BUS

通信 (WTC)
· Profibus
· Profinet
· CANopen
· Interbus

变频器管理软件 (IMS)
· 在线 – 变频器的参数设置
· 在线 – 实际值监视
· 离线 – 有关所有变频器类型的技术数据的信息
· 离线 – 为每个变频器类型生成参数组
· 调用和保存存储的事件
· 离线 – 打印端子连接图（取决于实际参数设置）
· 离线：比较参数组
· 示波器功能
· 将旧参数组转换到最新软件版本
· 将参数组转换到具有不同特定功率值的变频器
· 目前，可将 6 种语言下载到变频器软件

一般特点
· 可从直流环节提供控制电压
· 来自单一来源的完整系统
· 变频器上具有一个 4 行普通文本显示屏
· 自动旋转编码器校准
· DASM 可带有一个中压定子

To the top of the page

客户获益
· 包括滤波器和断路器的完整变频器系统
· 符合 2008 年 E.On（德国公共电力设施）电源连接规则
· 可进行空气冷却或水冷却
· 最新远程维护和远程诊断软件
· 可灵活适应风力涡轮机特性

To the top of the page

典型应用
· 陆上风力涡轮机系统
· 海上风力涡轮机系统

Loher DYNAVERT I 电流源变频器
综述
· 概述
· 技术数据一览
· 特点
· 客户获益
· 典型应用
概述
DYNAVERT I 驱动系统装置是电流源直流链变频器，用于控制感应电机。它们在输入侧具有全面控制的 B6 桥式电路，在输出侧具有一个 B6 反相电路，该电路采用相间变换原理；它可将具有方波波形（频率为 f）的直流电抗器的直流电流分配给电机绕组。因此，电机电缆长度几乎不受限制。
电能从输入电源流到电机以进行负载监视。对于能量再生操作，输入侧的整流器将再生能量送入输入电源。这意味着可通过固有原理来实现 4 象限操作，无需采取任何附加措施。12 脉冲和 24 脉冲型可进一步减少回馈到输入电源的谐波。
因此，DYNAVERT I 是 SIMOVERT A 的理想替代产品。

To the top of the page

技术数据一览
额定输入电压
紧凑型单元典型电机额定功率
400 V
15 - 630 kW
500 V
15 - 800 kW
690 V
45 - 5600 kW
950 V
630 - 6000 kW

简述
Line supply voltage
+10 %, -15 %:
3~AC 400 ... 1140 V
输入电源 cos phi (1):
取决于电机
输入电源频率：
50 Hz 或 60 Hz
最高输出频率：
60 Hz，取决于电机
输出电压
（基本）:
3 x 0 ... 输入电源电压
电机电缆长度
（屏蔽或非屏蔽）：
500 m，根据要求可提供更长电缆
防护等级：
IP21，可提供更高防护等级
To the top of the page

特点
防爆保护
· 经过 ATEX 认证可用于位于危险区域内的电机（使用附件套件 S），也可使用很长的电机电缆

急停
· 急停 (Emergency Off) 功能可防止意外起动（符合 EN60204-1，根据 EN954-1 的类别 3 或 SIL2（使用附件套件 S 时）执行）

电源装置
· 可具有 12 脉冲和 24 脉冲输入。因此，可实现 99.9 % 的输入电源（基本）
· 此电源装置集成有电源滤波器标准部件，从而符合 EMC 指令（EN61800-3 环境 2）
· 由于具有集成的电源电抗器，回馈到输入电源的谐波较低
· 可使用较长电机电缆（该系统的固有特点）
· 500 / 690 V 变频调速柜具有 IT 输入电源绝缘监视功能，400 V 变频调速柜内集成有接地故障监视功能
· 宽电源电压范围
· 可使用标准熔断器进行保护（gL 特性）

控制部分
· 模拟量和数字量控制 I/O 与电源装置之间实现保护隔离（符合 VDE 0106 / EN50178），人员和设备保护程度较高

操作员控制和设置
· 可使用由菜单提示的 4 行普通文本显示屏进行清晰明了的操作员控制与设置，显示屏带有薄膜键盘，位于变频调速柜上，或通过 RS485 安装在最远 1000 m 之外的主控室中
· 基于 Windows 的 PC 操作员控制程序提供了广泛功能

通信
· 可通过带有可任意编程的数字量和模拟量输入/输出的常规端子排进行通信，具有
- 可参数化的限值信号
- 可参数化的定时器
- 可参数化的阻尼元件
- 可参数化的变频调速柜行为（输入/输出产生响应时）
· 通过以下方式进行通信和参数化
- 通过 PC 及 RS232 / RS485 接口，使用 IMS（变频器管理软件）
- 外部操作员面板，通过 RS485
- Profibus DP 或 Modbus RTU 等总线系统

DYNAVERT I 变频器性能
· 用于感应电机的两个闭环控制类型：
- 转速控制
- 转矩控制
· 具有再生制动标准功能，可实现完全 4 象限运行

通常具有以下功能
· 自动滑差补偿
· 使用限流控制进行堵转保护
· 通过快速重新起动电路连接至转动中的电机

To the top of the page

· 变频调速柜可达到 IP21 或更高防护等级
· 所有变频调速柜都具有自身的连接空间
· 尺寸紧凑
· 具有射频干扰抑制功能
· 回馈到输入电源的谐波较低（主要在 12 脉冲和 24 脉冲型号上）
· 可使用的电机电缆长度几乎不受限制（该系统的固有特点）
· 可承受较高的过电压，例如，可用于发电站中涡轮机组的负载保护
· 宽电源电压范围
· 完全 4 象限运行（标准）
· 用户界面/软件与 DYNAVERT T 相同

To the top of the page

典型应用
· 化工工业
· 发电站和电力设施
· 塑料工业
· 基础材料工业
· 测试台
· 一般机械制造中的输送技术和应用
· SIMOVERT A 变频器的改装
