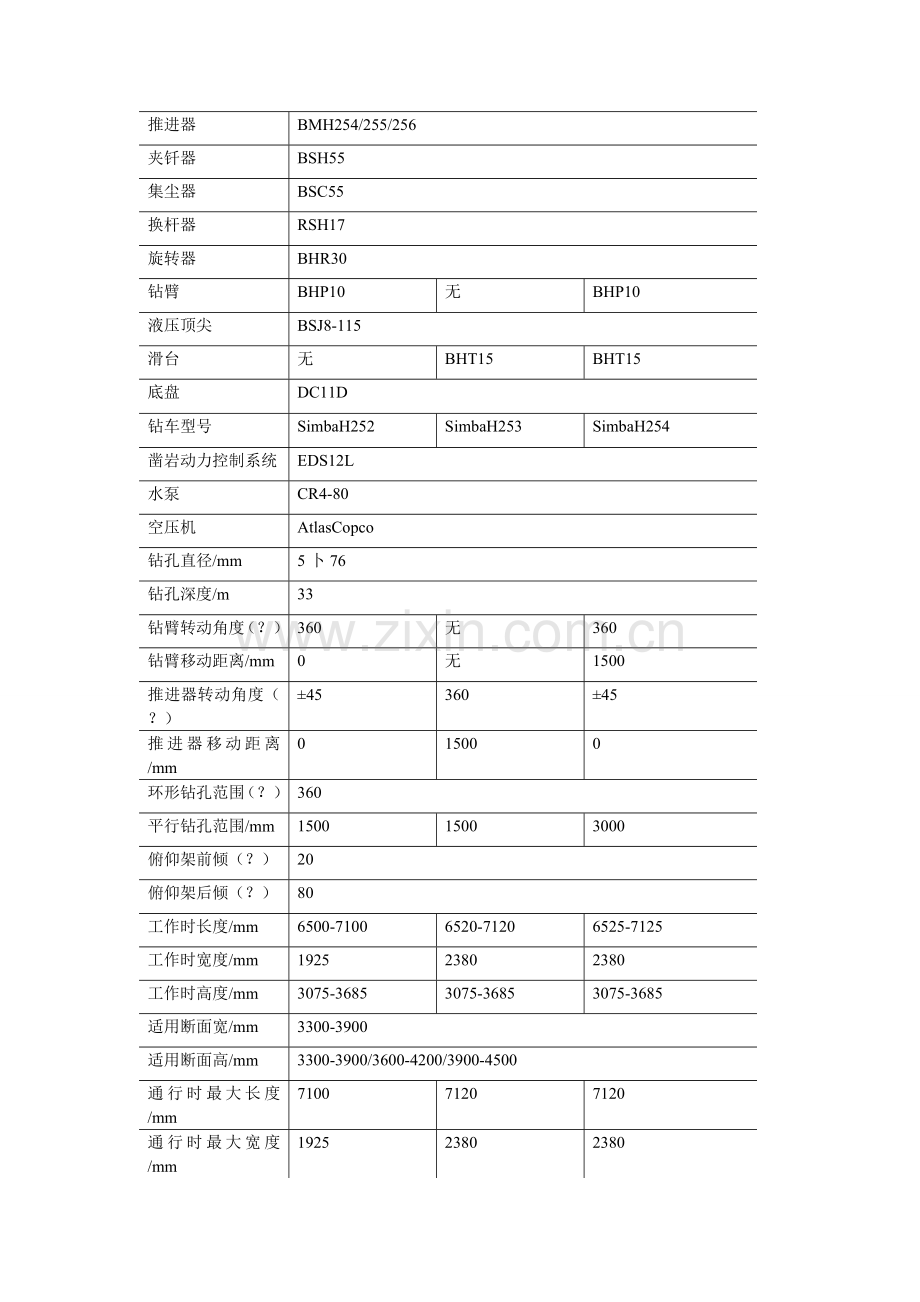

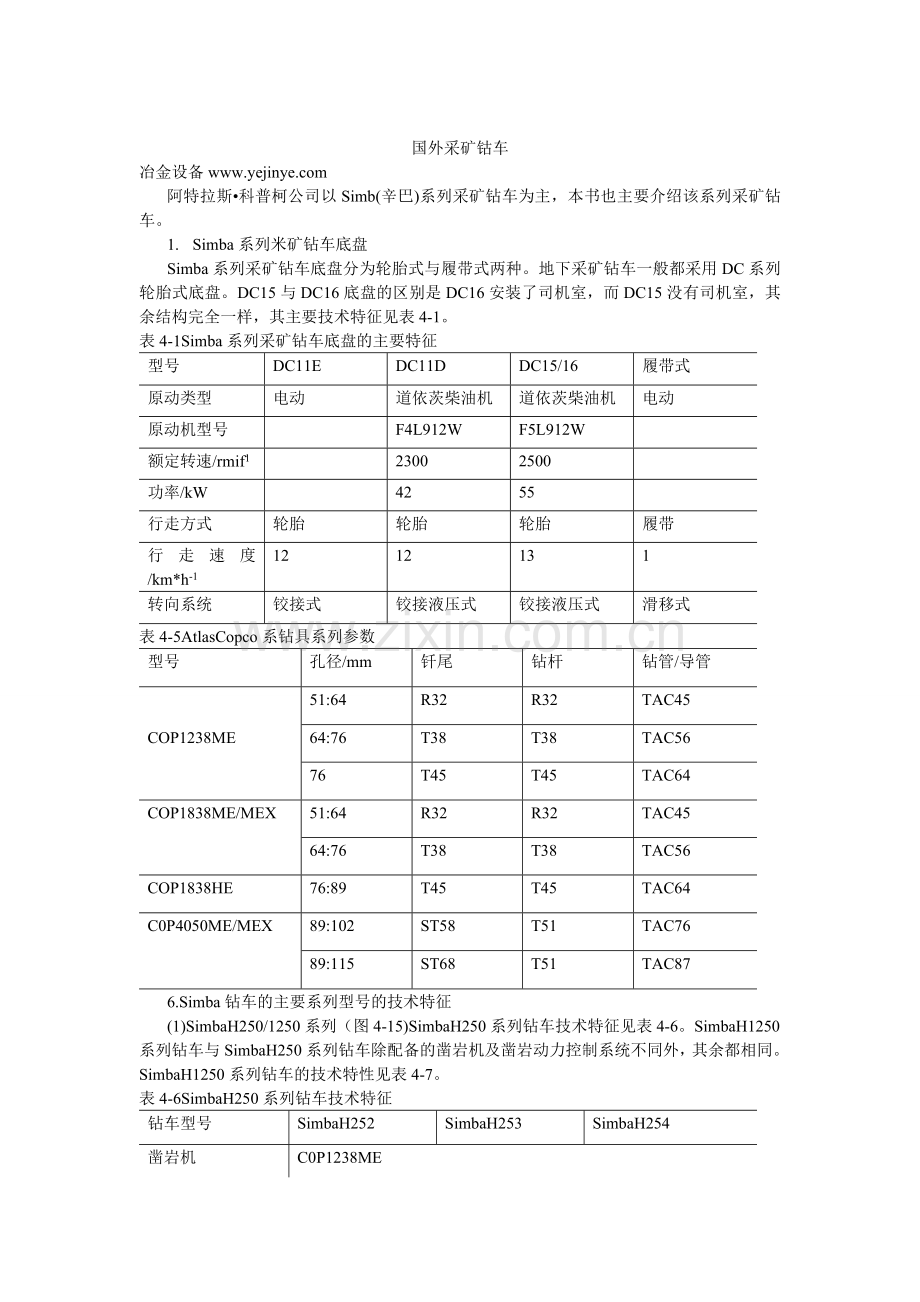

国外采矿钴车冶金设备阿特拉斯•科普柯公司以Simb(辛巴)系列采矿钻车为主，本书也主要介绍该系列采矿钻车。 1. Simba系列米矿钻车底盘 Simba系列采矿钻车底盘分为轮胎式与履带式两种。地下采矿钻车一般都采用DC系列轮胎式底盘。DC15与DC16底盘的区别是DC16安装了司机室，而DC15没有司机室，其余结构完全一样，其主要技术特征见表4-1。表4-1Simba系列采矿钻车底盘的主要特征型号 DC11E DC11D DC15/16 履带式原动类型电动道依茨柴油机道依茨柴油机电动原动机型号 F4L912W F5L912W 额定转速/rmif1 2300 2500 功率/kW 42 55 行走方式轮胎轮胎轮胎履带行走速度/km*h-1 12 12 13 1 转向系统铰接式铰接液压式铰接液压式滑移式表4-5AtlasCopco系钻具系列参数型号孔径/mm 钎尾钻杆钻管/导管 51:64 R32 R32 TAC45 COP1238ME 64:76 T38 T38 TAC56 76 T45 T45 TAC64 COP1838ME/MEX 51:64 R32 R32 TAC45 64:76 T38 T38 TAC56 COP1838HE 76:89 T45 T45 TAC64 C0P4050ME/MEX 89:102 ST58 T51 TAC76 89:115 ST68 T51 TAC87 6.Simba钻车的主要系列型号的技术特征 (1)SimbaH250/1250系列（图4-15)SimbaH250系列钻车技术特征见表4-6。SimbaH1250系列钻车与SimbaH250系列钻车除配备的凿岩机及凿岩动力控制系统不同外，其余都相同。SimbaH1250系列钻车的技术特性见表4-7。表4-6SimbaH250系列钻车技术特征钻车型号 SimbaH252 SimbaH253 SimbaH254 凿岩机 C0P1238ME 推进器 BMH254/255/256 夹钎器 BSH55 集尘器 BSC55 换杆器 RSH17 旋转器 BHR30 钻臂 BHP10 无 BHP10 液压顶尖 BSJ8-115 滑台无 BHT15 BHT15 底盘 DC11D 钻车型号 SimbaH252 SimbaH253 SimbaH254 凿岩动力控制系统 EDS12L 水泵 CR4-80 空压机 AtlasCopco 钻孔直径/mm 5卜76 钻孔深度/m 33 钻臂转动角度（？） 360 无 360 钻臂移动距离/mm 0 无 1500 推进器转动角度（？） ±45 360 ±45 推进器移动距离/mm 0 1500 0 环形钻孔范围（？） 360 平行钻孔范围/mm 1500 1500 3000 俯仰架前倾（？） 20 俯仰架后倾（？） 80 工作时长度/mm 6500-7100 6520-7120 6525-7125 工作时宽度/mm 1925 2380 2380 工作时高度/mm 3075-3685 3075-3685 3075-3685 适用断面宽/mm 3300-3900 适用断面高/mm 3300-3900/3600-4200/3900-4500 通行时最大长度/mm 7100 7120 7120 通行时最大宽度/mm 1925 2380 2380 通行时最大高度/mm 2190-2650 2190-2770 2190-2770 转弯半径外侧/mm 5050 5050 5050 内侧/mm 2700 2500 2500 运行速度/knrL-1 0-11.5 总重量/kg 10800 11300 11600 装机容量/kW 49(50Hz) 图4-16SimbaH1350系列采矿钻车画字淞srfDr# 表4-8SimbaH1350系列钻车技术特征钻车型号 SimbaH1352 SimbaH1353 SimbaH1354 凿岩机 C0P1838ME 推进器 BMH254/255/256 夹钎器 BSH55 集尘器 4$055 换杆器 RSH17/27 旋转器 BHR30 钻臂 BHP10 无 BHP10 滑台无 BHT15 BHT15 液压顶尖 BSJ8-115E 底盘 DC15 凿岩控制系统 ECS18L 水泵 CR4-8(/1.5kW) 空压机 AtlasCopcoLE22 钻孔直径/mm 51-89 钻孔深度/m 51 钻臂转动角度/(。） 360 无 360 钻臂移动距离/mm 0 无 1500 推进器转动角/(。） ±45 360 ±45 推进器移动距离/mm 0 1500 0 环形钻孔范围（。） 360 平行钻孔范围/mm 1500 1500 3000 俯仰架前倾（。） 20 俯仰架后倾（。） 70 工作时长度/mm 7860-8430 7705-8305 7720-8320 工作时宽度/mm 2430 2430 2430 工作时高度/mm 3075-3685 3075-3685 3075-3685 适用断面宽度/mm 3300-3950 3300-3950 3300-3950 适用断面高度/mm 3300-3950/3600-4250/3900 -4550 通行时最大长度/mm 8430 8310 8320 钻车型号 SimbaM2C SimbaM3C SimbaM4C SimbaM6C SimbaM7C 集尘器 BSC55 换杆器 RHS17/27 旋转器 BHR60-2 BHR30 钻臂 BHP150 无 BHP150 BHP300 BUT35BB 滑台无 BHT150 BHT150 无无液压顶尖上顶尖BSJ8-115、下顶尖BSJ8-200 凿岩控制系统 RCS RCS RCS RCS RCS 水泵 CR16-80 空压机 AtlasCopcoGA5 钻孔直径/mm 51-89 钻孔深度/m 51 32 钻臂转动角度/(。） 380 无 380 ±45 ±35 钻臂移动距离/mm 0 无 1500 0 0 推进器转动角/(。） ±45 380 ±45 380 360 推进器移动距离/mm 0 1500 0 0 0 环形钻孔范围（。） 360 平行钻孔W围/mm 1500 1500 3000 3000 4690x1100 俯仰架前倾（。） 30 45 0 俯仰架后倾（。） 30 30 45 工作时长度/mm 9460 9310 9460 10140 11180-12745 工作时宽度/mm 2210 2350 2350 2210 2350 工作时高度/mm 3715 4450 7850 适用断面宽/mm 5940 7440 7440 8520 6140 适用断面高度/mm 3715-4915 4450-5650 7850 通行时最大长度/mm 10500 10500 9460 通行时最大宽度/mm 2210 2350 2350 2210 2350 通行时最大高度/mm 2875 3200 2875 钻车型号 SimbaL3C SimbaL6C 集尘器 BSC55 换杆器 RHS27 旋转器 BHR60-2 钻臂无 BHP300 滑台 BHT150 无液压顶尖上顶尖BSJ8-115、下顶尖BSJ8-200 凿岩控制系统 RCS RCS 水泵 CR16-80 空压机 AtlasGA5 钻孔直径/mm 89-115 钻孔深度/m 51 51 钻臂转动角度（？）无 ±45 钻臂移动距离/mm 无 0 推进器转动角（？） 380 380 推进器移动距离/mm 1500 0 环形钻孔范围（？） 360 360 平行钻孔范围/mm 1500 3000 俯仰架前倾（？） 30 45 俯仰架后倾（？） 30 30 工作时长度/mm 9310 10140 工作时宽度/mm 2350 2210 工作时高度/mm 3715 4450 适用断面宽度/mm 7440 8520 适用断面高度/mm 3715-4915 4450>5650 通行时最大长度/mm 10500 10500 通行时最大宽度/mm 2350 2210 通行时最大高度/mm 2875 3200 离地间隙/mm 205 转弯半径外侧/mm 6300 内侧/mm 38003800 运行速度/knrh-1 0-15 总重量/kg 18700 20900 装机容量/kW 158 原文地址:
