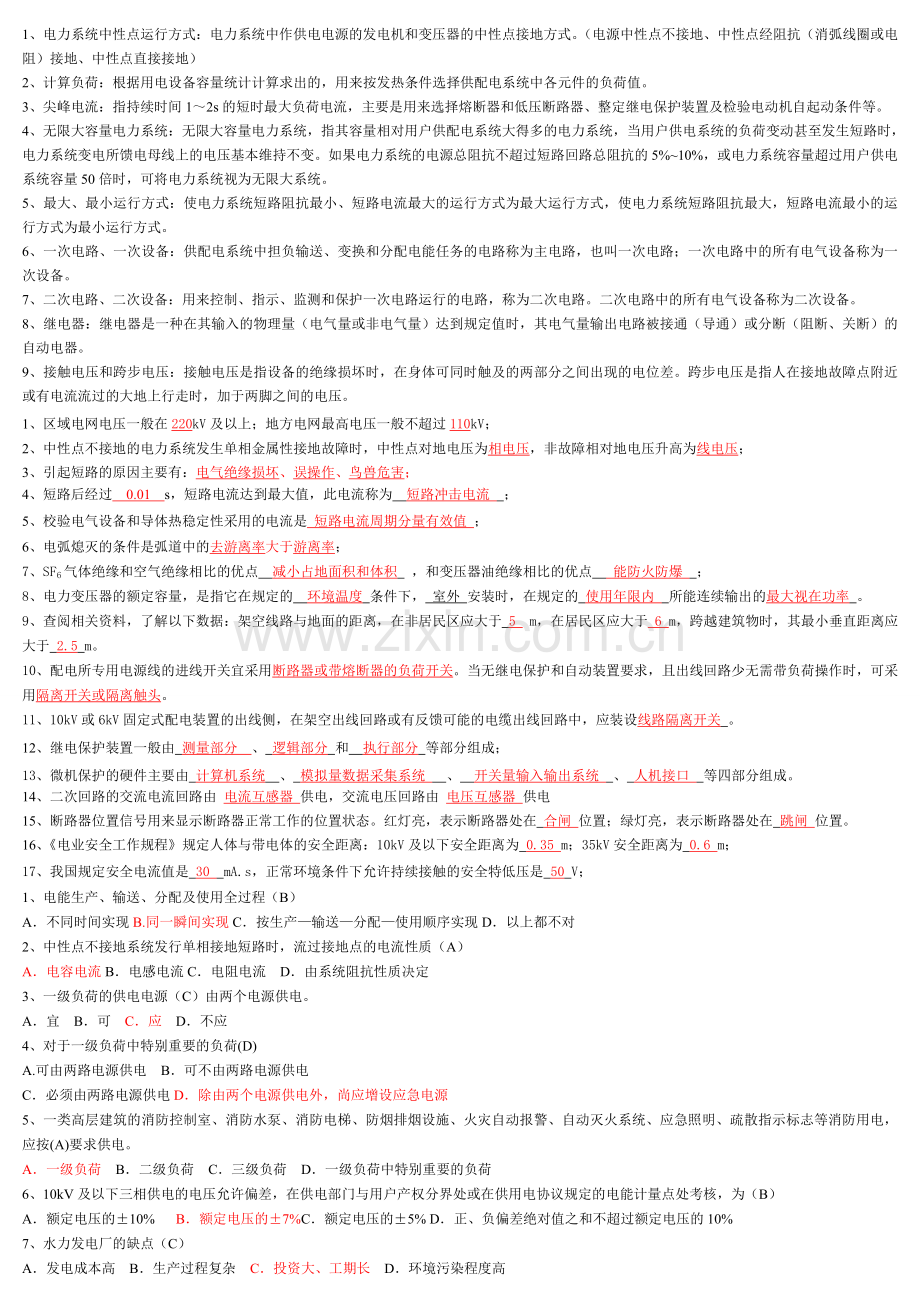

1、电力系统中性点运行方式：电力系统中作供电电源的发电机和变压器的中性点接地方式。（电源中性点不接地、中性点经阻抗（消弧线圈或电阻）接地、中性点直接接地）2、计算负荷：根据用电设备容量统计计算求出的，用来按发热条件选择供配电系统中各元件的负荷值。3、尖峰电流：指持续时间12s的短时最大负荷电流，主要是用来选择熔断器和低压断路器、整定继电保护装置及检验电动机自起动条件等。4、无限大容量电力系统：无限大容量电力系统，指其容量相对用户供配电系统大得多的电力系统，当用户供电系统的负荷变动甚至发生短路时，电力系统变电所馈电母线上的电压基本维持不变。如果电力系统的电源总阻抗不超过短路回路总阻抗的5%10%，或电力系统容量超过用户供电系统容量50倍时，可将电力系统视为无限大系统。5、最大、最小运行方式：使电力系统短路阻抗最小、短路电流最大的运行方式为最大运行方式，使电力系统短路阻抗最大，短路电流最小的运行方式为最小运行方式。6、一次电路、一次设备：供配电系统中担负输送、变换和分配电能任务的电路称为主电路，也叫一次电路；一次电路中的所有电气设备称为一次设备。7、二次电路、二次设备：用来控制、指示、监测和保护一次电路运行的电路，称为二次电路。二次电路中的所有电气设备称为二次设备。8、继电器：继电器是一种在其输入的物理量（电气量或非电气量）达到规定值时，其电气量输出电路被接通（导通）或分断（阻断、关断）的自动电器。9、接触电压和跨步电压：接触电压是指设备的绝缘损坏时，在身体可同时触及的两部分之间出现的电位差。跨步电压是指人在接地故障点附近或有电流流过的大地上行走时，加于两脚之间的电压。1、区域电网电压一般在220kV及以上；地方电网最高电压一般不超过110kV；2、中性点不接地的电力系统发生单相金属性接地故障时，中性点对地电压为相电压，非故障相对地电压升高为线电压；3、引起短路的原因主要有：电气绝缘损坏、误操作、鸟兽危害；4、短路后经过 0.01 s，短路电流达到最大值，此电流称为 短路冲击电流 ； 5、校验电气设备和导体热稳定性采用的电流是 短路电流周期分量有效值 ；6、电弧熄灭的条件是弧道中的去游离率大于游离率；7、SF6气体绝缘和空气绝缘相比的优点 减小占地面积和体积 ，和变压器油绝缘相比的优点 能防火防爆 ；8、电力变压器的额定容量，是指它在规定的 环境温度 条件下， 室外 安装时，在规定的 使用年限内 所能连续输出的最大视在功率 。9、查阅相关资料，了解以下数据：架空线路与地面的距离，在非居民区应大于 5 m，在居民区应大于 6 m，跨越建筑物时，其最小垂直距离应大于 2.5 m。10、配电所专用电源线的进线开关宜采用断路器或带熔断器的负荷开关。当无继电保护和自动装置要求，且出线回路少无需带负荷操作时，可采用隔离开关或隔离触头。11、10kV或6kV固定式配电装置的出线侧，在架空出线回路或有反馈可能的电缆出线回路中，应装设线路隔离开关 。12、继电保护装置一般由 测量部分 、 逻辑部分 和 执行部分 等部分组成；13、微机保护的硬件主要由 计算机系统 、 模拟量数据采集系统 、 开关量输入输出系统 、 人机接口 等四部分组成。14、二次回路的交流电流回路由 电流互感器 供电，交流电压回路由 电压互感器 供电15、断路器位置信号用来显示断路器正常工作的位置状态。红灯亮，表示断路器处在 合闸 位置；绿灯亮，表示断路器处在 跳闸 位置。16、电业安全工作规程规定人体与带电体的安全距离：10kV及以下安全距离为 0.35 m；35kV安全距离为 0.6 m； 17、我国规定安全电流值是 30 mA.s，正常环境条件下允许持续接触的安全特低压是 50 V；1、电能生产、输送、分配及使用全过程（B）A不同时间实现B.同一瞬间实现C按生产输送分配使用顺序实现D以上都不对2、中性点不接地系统发行单相接地短路时，流过接地点的电流性质（A）A电容电流B电感电流C电阻电流 D由系统阻抗性质决定3、一级负荷的供电电源（C）由两个电源供电。A宜 B可 C应 D不应4、对于一级负荷中特别重要的负荷(D) A.可由两路电源供电 B可不由两路电源供电C必须由两路电源供电D除由两个电源供电外，尚应增设应急电源5、一类高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟设施、火灾自动报警、自动灭火系统、应急照明、疏散指示标志等消防用电，应按(A)要求供电。A一级负荷 B二级负荷 C三级负荷 D一级负荷中特别重要的负荷6、10kV及以下三相供电的电压允许偏差，在供电部门与用户产权分界处或在供用电协议规定的电能计量点处考核，为（B） A额定电压的10% B额定电压的7%C额定电压的5% D正、负偏差绝对值之和不超过额定电压的10%7、水力发电厂的缺点（C）A发电成本高 B生产过程复杂 C投资大、工期长 D环境污染程度高8、将功率因数从0.9提高到1.0所需的补偿容量，与从0.8提高到0.9所需补偿容量相比（B）A一样多 B更多些 C少一些 D不确定9、用电设备台数较少，各台设备容量相差悬殊时宜采用(A)，一般用于支干线和配电屏(箱)的负荷计算A二项式法 B单位面积功率法 C需要系数法 D利用系数法10、无功功率通过线路电阻时（A）A产生有功功率损耗B产生无功功率损耗C不产生有功功率损耗 D既不产生有功功率损耗也不产生无功功率损耗11、运行经验表明，发生几率最大的短路形式（A ）A单相短路 B两相短路 C三相短路 D两相接地短路12、无限大容量系统是一个假想系统，采用这一假想系统是为了获得在任何情况下系统的（A）A电压基本维持不变 B输出电流基本不变 C容量基本不变 D阻抗基本不变13、短路最严重的发生时刻（A）A电源电压过零时 B电源电压为最大值时 C工作电流过零时 D工作电流为最大值时14、校验电气设备和导体动稳定性采用的电流（B）A尖峰电流 B短路冲击电流 C计算电流 D短路电流周期分量有效值15、熔断器熔件上焊有小锡球是利用“冶金效应”法，其作用是为了( C )。A减少金属蒸气 B缩短熔断时间 C降低熔件的熔点温度 D.提高通流能力16、关于熔断器，下列说法中错误的是（ D ）A电路中流过短路电流时，利用熔件产生的热量使自身熔断，从而切断电路，起到保护电器设备B熔断器可分为限流和不限流两大类C熔断器不能作正常的切断和接通电路用，而必须与其他电器配合使用D同一电流通过不同额定电流的熔件时，额定电流大的熔件先熔断17、校验电气设备热稳定度采用的电流是( C )。A尖峰电流 B计算电流 C短路稳态电流 D短路冲击电流18、高压配电系统宜优先考虑的接线方式（B ）A树干式 B放射式 C普通环式 D拉手环式19、正常环境的车间或建筑物内，当大部分用电设备为中小容量，且无特殊要求时，宜采用 （A）配电 A树干式B放射式 C环式 D链式 20、某35 kV配电装置室长70m，按规程规定宜设置出口个数。（ C ）A一个出口 B两个出口 C三个出口 D四个出口21、带时限过电流保护的主要缺点是（A）A动作时间长 B可靠性差 C灵敏性差D不能保护本线路的全长 22、校验过电流保护装置的灵敏度采用的电流（A）A被保护范围末端在系统最小运行方式下的两相短路电流 B被保护范围末端在系统最大运行方式下的三相短路电流C被保护范围首端在系统最小运行方式下的两相短路电流 D被保护范围首端在系统最大运行方式下的三相短路电流23、一般红灯闪光，表示断路器（A）；绿灯亮，表示断路器(B)。A、处在合闸位置 B、处在跳闸位置 C、自动合闸 D、自动跳闸24、下列低压线路仪表配置错误的是（C）。A、低压动力线路上应装设一只电流表B、如需计量电能一般应装一只三相四线有功电能表C、任何情况下只装设一只电流表即可D、三相负荷平衡的线路可只装一只单相有功电能表1、中性点不接地运行的电力系统（AB）A发生单相接地，系统接地电流为电容电流C用电设备的绝缘按相电压考虑B发生单相接地，三相用电设备可短期照常运行D适用于110kV及以上的电力系统 2、符合下列哪几种情况时，电力负荷应为一级负荷（ABC）A中断供电将造成人身伤亡时 B中断供电将影响重要用电单位的正常工作时C中断供电将在经济上造成重大损失时 D中断供电将造成大型影剧院等较多人员集中的重要的公共场所秩序混乱时3、二级负荷的供电系统，宜由（AD）供电。A线路 B一回线路 C可靠线路D专用线路4、关于计算负荷,正确的说法有（BCD）A计算负荷的大小即设备容量之和 B计算负荷是按发热条件选择电气设备的一个假定负荷C计算负荷可认为就是半小时最大负荷 D计算负荷和实际变动负荷的最高温升是等值的5、提高功率因数对用户供配电系统的好处（ACD）A减小线路电压损失 B减小用电设备电流 C减小线路电能损耗 D减小变压器容量6、XRNT型高压限流熔断器采用的灭弧措施(AD)A. 利用石英砂对电弧的吸热进行冷却灭弧 B. 利用纤维质消弧管产气纵吹电弧 C. 利用撞击器加速灭弧 D. 利用冶金效应形成串联电弧将长弧切短加速灭弧7、低压断路器具有的功能（ABCD）A通断电路 B短路保护 C过载保护 D失压保护 8、一条电力线路配置一组开关电器，一般应具备的功能（ACD）A短路保护 B分合线路 C防雷保护 D隔离电源9、在下列关于电源及供配电系统的描述中正确的说法（AC）A高压配电线路应深入负荷中心 B主要城区内的高压供电线路应主要考虑经济性，线路可远离负荷中心C根据负荷容量和分布，宜使变电所和配电所靠近高压负荷中心 D根据供电区域的负荷容量，可将总变电所和配电所按照平均负荷密度均匀布置10、属于起动用的继电器（ACD）A气体继电器B信号继电器C电流继电器D电压继电器11、（610）/0.4kV电力变压器仪表配置（ABD）。A、高压侧电流表一只 B、高压侧有功电能表一只 C、低压侧每相装一只电流表D、单独经济核算单位的变压器应装设一只无功电能表12、装有重合闸的线路、变压器、当它们的断路器跳闸后不允许活不能重合闸的情况有（ABD）。A、手动跳闸或远方控制跳闸 B、重合于永久性故障又跳闸 C、电流速断保护动作跳闸 D、变保护动作跳闸压器瓦斯13、关于触电对人身的危害程度，下列说法正确的有（ABD）A触电时间越长，危害程度越大 B5060HZ工频电流对人身危害最为严重 C与触电路无关 D与人的体重及健康状况有关14、对低压配电系统，正确的叙述为（AC）A三相负荷较平衡、且单相负荷容量较小的供配电系统中宜采用TN-C系统，但不适于对安全和电磁干扰要求高的场所B低压供电远离变电所的建筑物，对接地要求高的精密电子设备和数据处理设备，宜采用IT系统。IT系统特别适用于住宅供电C有信息处理设备、变频设备的场所，三相负荷不平衡的场所，宜采用TN-S系统D对环境有防火，防爆要求的场所，宜采用TT系统。在我国矿山、冶金等行业应用较多1、什么是电力系统的中性点？它有哪几种运行方式？各有什么优缺点？说明各自适用范围。答：电力系统的中性点是指作为供电电源的发电机和变压器的中性点。电力系统的中性点有三种运行方式：电源中性点不接地；中性点经阻抗（消弧线圈或电阻）接地；中性点直接接地。前两种合称为小接地电流系统，亦称中性点非有效接地系统，或中性点非直接接地系统。后一种中性点直接接地系统，称为大接地电流系统，亦称中性点有效接地系统。不接地经消弧线圈接地直接接地优缺点系统发生单相接地时，接地电流很小，而且三相线电压仍然对称，三相用电设备可照常运行，这有利于提高供电的可靠性；完好相对地电压由正常运行时的相电压升高为线电压，对地绝缘应按线电压来设计。同不接地系统系统单相接地时，短路电流相当大，保护装置动作于跳闸，切除短路故障。供用电设备的绝缘只需按相电压考虑，降低了电器的造价，同时改善了电器的性能。适用范围366kV系统，一般采用中性点不接地的运行方式。310kV系统中接地电流大于30A，20kV及以上系统中接地电流大于10A时的电力系统中1l0kV及以上的超高压系统及低压配电系统中2、用电设备、发电机和电力变压器一、二次额定电压是如何规定的?说明理由。答：用电设备额定电压：由于线路通过电流时要产生电压降，所以线路上各点的电压都略有不同。但是成批生产的用电设备，其额定电压不可能按使用处线路的实际电压来制造，而只能按线路首端与末端的平均电压即标称系统（电网）电压来制造。因此用电设备的额定电压规定与同级电网的标称电压相同。发电机额定电压：电力线路允许的电压偏差一般为5，即整个线路允许有10的电压损耗值，因此为了维持线路的平均电压在额定值，线路首端的电压可较线路标称电压高5，而线路末端则可较线路标称电压低5电力变压器一次绕组额定电压：当变压器直接与发电机相连时，其一次绕组额定电压应与发电机额定电压相同，即高于同级电网标称电压5。当变压器不与发电机相连而是连接在线路上时，可看作是线路的用电设备，其一次绕组额定电压应与电网标称电压相同。 电力变压器二次绕组的额定电压：变压器二次侧供电线路较长时，变压器二次绕组的额定电压是指变压器一次绕组加上额定电压时二次绕组开路的电压，考虑到变压器满负荷运行时绕组内部约有5的电压损耗以及线路上10的电压损耗，其二次绕组额定电压应比相连电网的标称电压高10。其中有5是用于补偿变压器绕组内部电压降，另外5用于以补偿线路上的电压降。变压器二次侧供电线路不长时，如低压电网或直接供电给高低压用电设备，其二次绕组额定电压只需高于所联电网标称电压5，仅考虑补偿变压器满负荷运行时绕组内部5的电压降。3、提高功率因数有哪些积极意义？怎样提高功率因数？答：提高功率因数将使系统的电能损耗和电压损耗相应降低，既节约了电能，又提高了电压质量，而且可选较小容量的供电设备和导线电缆。提高功率因数方法：并联电容器4、电弧对电气设备的安全运行有哪些影响？开关电器中有哪些常用的灭弧方法？其中最常用、最基本的灭弧方法是什么？答：电弧对电气设备的安全运行有哪些影响：（1）、延长了电路的开断时间（2）、电弧的高温可使开关触头烧损（3）、电弧的强光可能损害人的视力，严重时可导致人眼失明（4）、可能引起电路弧光短路，甚至造成爆炸事故。开关电器中有哪些常用的灭弧方法：（1）、速拉灭弧法（最基本）（2）、冷却灭弧法（3）、吹弧灭弧法（4）、粗弧分细灭弧法（5）、长弧短切灭弧法（6）、狭沟灭弧法（7）、真空灭弧法（8）、六氟化硫灭弧法5、继电保护的基本任务有哪些？答：基本任务：(1)、当发生故障时，自动，迅速、有选择地将故障元器件从配电系统中切除，讲故障元器件的损坏程度减至最轻，并保证最大限度迅速恢复无故障部分的正常工作。(2)、反应不正常工作状态，根据运行维护的具体条件和设备的承受能力，发出警报信号，减负荷或延时跳闸。(3)、能与供配电系统的自动装置如自动重合闸装置（ARD）、备用电源自动投入装置（APD）等配合，一进一步提高系统运行的可靠性。6、低压配电系统接地型式有那些？分析它们各自的特点及应用。答：有TN系统、TT系统、IT系统。二、计算题1、某机械制造厂机修车间380V低压母线上引出的配电干线向下述设备供电：冷加工机床：7.5kW 4台，4kW 6台 。通风机：4.5 kW 3台。水泵：2.8kW 2台。试确定各组和总的计算负荷（用需要系数法），结果用电力负荷计算表列出。解：先求各组的计算负荷（1）冷加工机床组设备总容量：查附录表1，取，故， （2）通风机组。查附录表1，取，故 ， （3）水泵炉。查附录表1，取，故 ，因此总计算负荷为（，）2、某用户最大负荷月的有功用电量为75000kWh，无功用电量为69000kvarh，该用户为两班制生产。问该用户的月平均功率因数是多少?欲将功率团数提高到0.90，问需要装设电容器组的总容量应当是多少?解：月平均功率因数为：用户为两班制生产，即每日生产16h，每月计30个工作日，每月生产1630=480 h。最大负荷月的有功用电量为75000kW.h，即则所需无功补偿3、一地区110/10kV变电站通过3km架空线向某电能用户变电所供电。地区变电站10kV母线最大短路容量为200MVA，最小短路容量为100MVA。该用户变电所装有一台S11-800型变压器。试求用户变电所高压母线和低压母线的三相短路电流和短路容量（系统最大和最小运行方式两种情况下）。解：1）确定基准值。取Sd=100MVA，Uc1=10.5 kV，Uc2=0.4 kV，而 2）计算短路电路中各主要元件的电抗标么值电力系统电抗标么值。最大运行方式下：最小运行方式下：架空线路电抗标么值（由表3-2得X0=0.35/km）电力变压器电抗标么值（查得）短路等效电路如图所示，图上标出各元件序号和电抗标么值，并标出短路计算点。
