TV-TuneUpMethod.doc

TV-out 波形調適:

一、垂直調適

1-1垂直標準參考 (必須使用100% White, 75% Color的標準彩條)

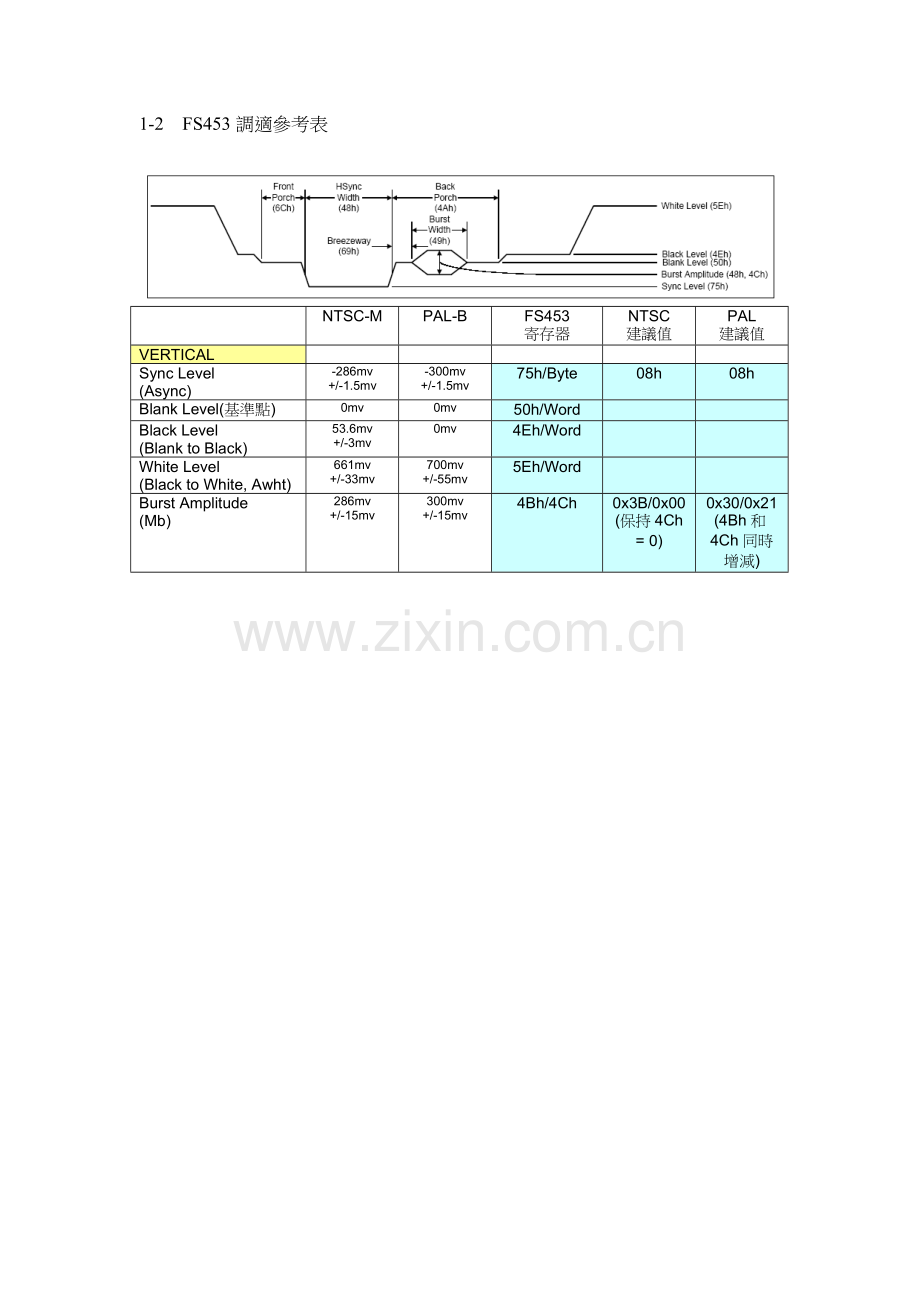

1-2 FS453調適參考表

NTSC-M
PAL-B
FS453
寄存器
NTSC
建議值
PAL
建議值
VERTICAL

Sync Level
(Async)
-286mv
+/-1.5mv
-300mv
+/-1.5mv
75h/Byte
08h
08h
Blank Level(基準點)
0mv
0mv
50h/Word

Black Level
(Blank to Black)
53.6mv
+/-3mv
0mv
4Eh/Word

White Level
(Black to White, Awht)
661mv
+/-33mv
700mv
+/-55mv
5Eh/Word

Burst Amplitude
(Mb)
286mv
+/-15mv
300mv
+/-15mv
4Bh/4Ch
0x3B/0x00
(保持4Ch = 0)
0x30/0x21
(4Bh和4Ch同時增減)

二、水平調適

2-1 標準波形

3-2 FS453調適(Note 1)

HORIZONTAL
NTSC-M
PAL-B
FS453
寄存器
NTSC-M
建議值
PAL-B
建議值
Front Porch(A)
1.5us
+/- 0.11us
1.5us
+/-0.11us
6Ch/Byte
0x24
0x24
Sync Width(B)
4.7us
+/-0.35us
4.7us
+/-0.35us
48h/Byte
0x7F
0x7F
Breeze Way(C)
0.6us
+/-0.1us
0.9us
+/-0.15us
69h/Byte
0x12
0x12
Burst Width(D)
2.5us
+/-0.2us
2.25us
+/-0.2us
49h/Byte
0x41
0x41
Back Porch(E)
1.58us
+/-0.12us
2.67us
+/-0.15us
(Note 2)
4Ah/Byte
0x7C
0x7C
Note 1. 調適順序必須由左而右, 從Front Porch開始。
Note 2. 由於PAL沒有Blank Level, 所以測試時, 先把Blank Level提高, 方能準確測得Back Porch。

三、色彩飽和度(Saturation)和色相(Hue/Tint)

1) 注意上圖, 當White Level已經調適正確, Yellow和Cyan上緣必須和White Level切齊, 沒有切齊, 表示色彩飽和度不正確, FS453相關寄存器是Cb Gain/Cr Gain，Cb/Cr Gain必須同增同減。
2) 色相需由VM700觀察每個顏色相位的落點, 調適FS453 Tint(Hue)改變角度直到落在正常範圍。

COLOR
FS453
寄存器
NTSC
建議值
PAL
建議值
Cb Gain
60h/Byte
0x89
0x89
Cr Gain
62h/Byte
0x89
0x89
Hue/Tint
65h/Byte
0x00
0x00
