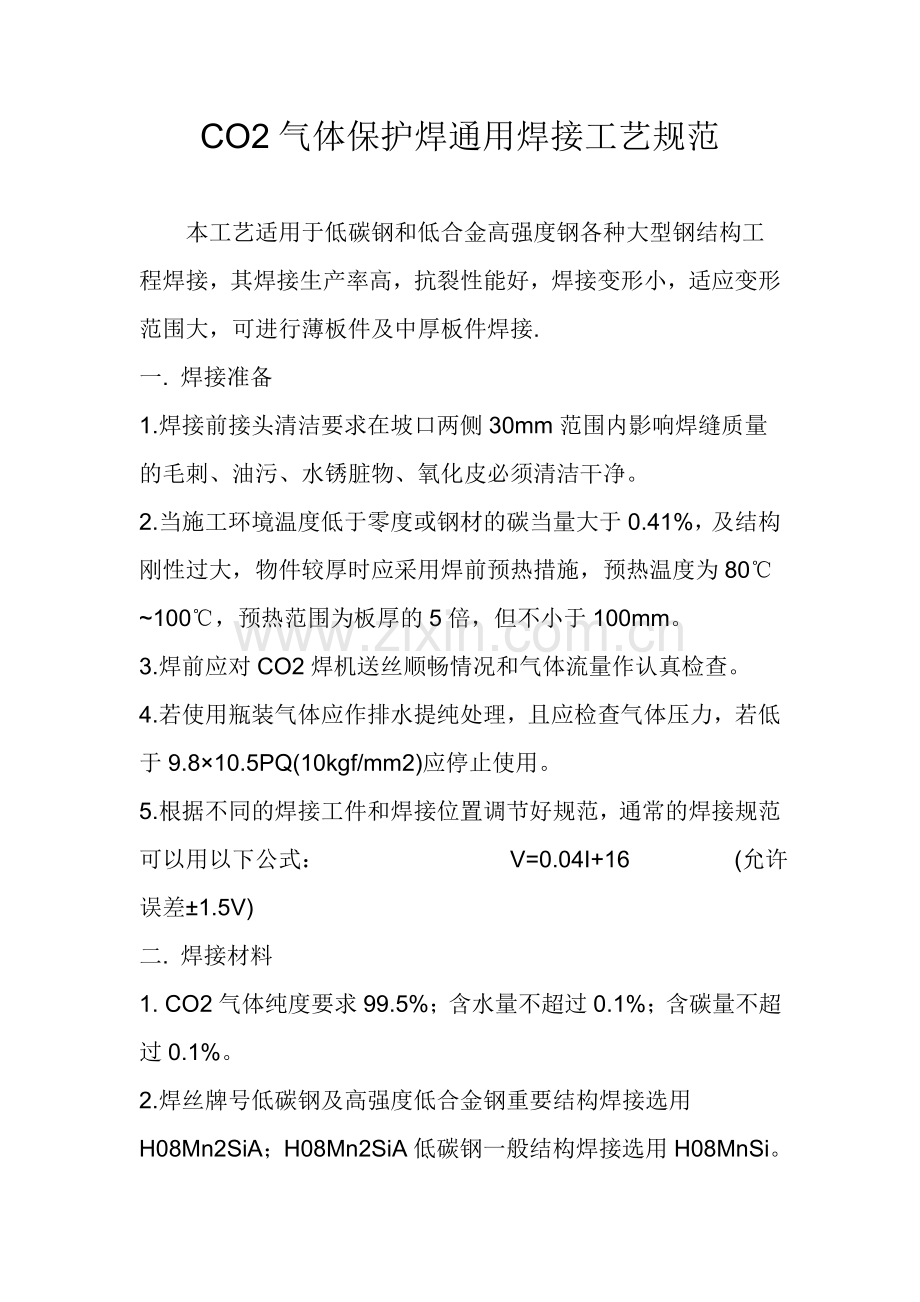

CO2气体保护焊通用焊接工艺规范

本工艺适用于低碳钢和低合金高强度钢各种大型钢结构工程焊接，其焊接生产率高，抗裂性能好，焊接变形小，适应变形范围大，可进行薄板件及中厚板件焊接.
一. 焊接准备
1.焊接前接头清洁要求在坡口两侧30mm范围内影响焊缝质量的毛刺、油污、水锈脏物、氧化皮必须清洁干净。
2.当施工环境温度低于零度或钢材的碳当量大于0.41%，及结构刚性过大，物件较厚时应采用焊前预热措施，预热温度为80℃~100℃，预热范围为板厚的5倍，但不小于100mm。
3.焊前应对CO2焊机送丝顺畅情况和气体流量作认真检查。
4.若使用瓶装气体应作排水提纯处理，且应检查气体压力，若低于9.8×10.5PQ(10kgf/mm2)应停止使用。
5.根据不同的焊接工件和焊接位置调节好规范，通常的焊接规范可以用以下公式： V=0.04I+16 (允许误差±1.5V)
二. 焊接材料
1. CO2气体纯度要求99.5%；含水量不超过0.1%；含碳量不超过0.1%。
2.焊丝牌号低碳钢及高强度低合金钢重要结构焊接选用H08Mn2SiA；H08Mn2SiA低碳钢一般结构焊接选用H08MnSi。

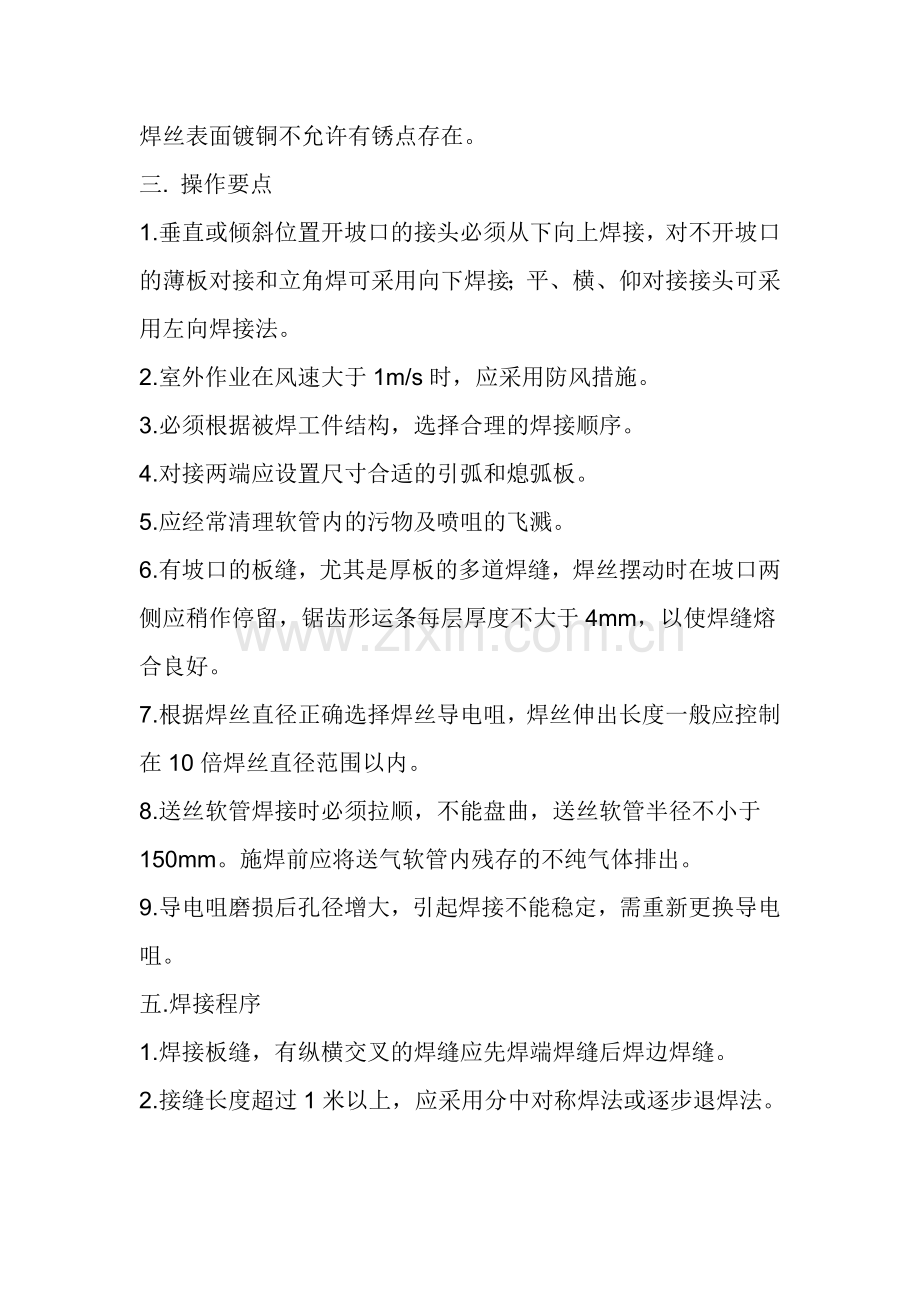

焊丝表面镀铜不允许有锈点存在。
三. 操作要点
1.垂直或倾斜位置开坡口的接头必须从下向上焊接，对不开坡口的薄板对接和立角焊可采用向下焊接；平、横、仰对接接头可采用左向焊接法。
2.室外作业在风速大于1m/s时，应采用防风措施。
3.必须根据被焊工件结构，选择合理的焊接顺序。
4.对接两端应设置尺寸合适的引弧和熄弧板。
5.应经常清理软管内的污物及喷咀的飞溅。
6.有坡口的板缝，尤其是厚板的多道焊缝，焊丝摆动时在坡口两侧应稍作停留，锯齿形运条每层厚度不大于4mm，以使焊缝熔合良好。
7.根据焊丝直径正确选择焊丝导电咀，焊丝伸出长度一般应控制在10倍焊丝直径范围以内。
8.送丝软管焊接时必须拉顺，不能盘曲，送丝软管半径不小于150mm。施焊前应将送气软管内残存的不纯气体排出。
9.导电咀磨损后孔径增大，引起焊接不能稳定，需重新更换导电咀。
五.焊接程序
1.焊接板缝，有纵横交叉的焊缝应先焊端焊缝后焊边焊缝。
2.接缝长度超过1米以上，应采用分中对称焊法或逐步退焊法。
3.H型钢对接，对接缝与角接焊缝同时存在时，应先焊腹板与腹板的对接缝，后焊翼板与翼板的对接焊缝，最后焊翼板与腹板的角接焊缝。
4.凡对称物件应从中央向首尾方向开始焊接并左、右、方向对称进行。
5.物件上、平、立、角焊同时存在时，应先焊立角焊，后焊平角焊；先焊短焊缝，后焊长焊缝。
6.部件焊缝质量不好，应在部件时就进行反修改合格，不得留在整体安装焊接时进行。
六．焊接工艺要求
先加固，然后打底，最后焊接。
焊接时严格按照焊缝多层多道焊接标准执行。
当焊角尺寸小于10时，加固（打底）后一道焊成
当焊角尺寸大于等于10mm时采用多层多道焊接（打底算一道）。
多层多道焊接表格如下：
焊脚尺寸
一层
二层
三层
道数
10
一道
一道

两层两道
12
一道
二道

两层三道
14
一道
二道

两层三道
16
一道
两道
三道
三层六道
18
一道
两道
四道
三层七道

七. 焊缝质量要求
1.重要结构对接焊缝按各种设计规定技术要求进行一定数量的X光或超声波缝内部检查，并按设计规定级别评定。
2.外表焊缝检查，所以结构焊缝全部进行检查，其焊缝外表质量要求：
①焊缝直线度，任何部位在≤100mm内直线度≤2mm。
②焊缝应过渡光顺，不能突变＜90°过渡角度。
③焊缝高低差在长度25mm，其高低差应≤1.5mm。
④角焊缝K值公差为物件板厚≤4mm时0.9K0≤K≤K0+1；物件板厚＞4mm时0.9K0≤K≤K0+2。(K0为设计焊脚尺寸)
⑤焊缝咬边：当板厚≤6mm d≤0.3mm局部，d＜0.5mm;
当板厚＞6mm d≤0.5mm (d为咬边深度)
⑥焊缝不允许低于工件表面及裂缝和尚未熔合的缺陷存在。
⑦多道焊缝表面堆叠相交处下凹深度应≤1mm。
⑧全部焊接缺陷允许进行修补，修补后应打磨光顺。
⑨部件物材为铸钢件时，焊后必须经550℃退火处理，以消除应力。
3.焊接结构允许进行火工校正。
