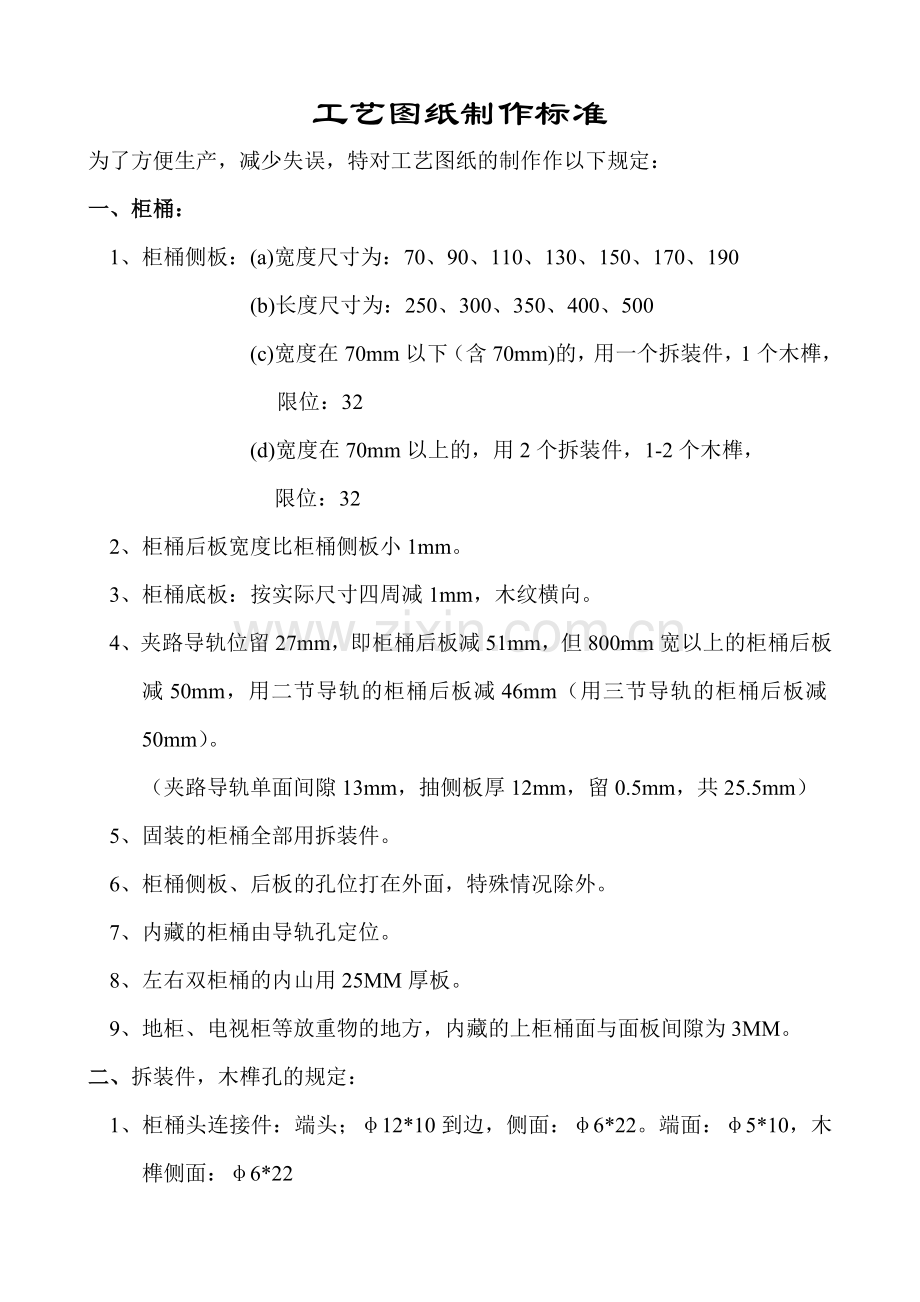

工艺图纸制作标准
为了方便生产，减少失误，特对工艺图纸的制作作以下规定：
一、柜桶：
1、柜桶侧板：(a)宽度尺寸为：70、90、110、130、150、170、190
(b)长度尺寸为：250、300、350、400、500
(c)宽度在70mm以下（含70mm)的，用一个拆装件，1个木榫，限位：32
(d)宽度在70mm以上的，用2个拆装件，1-2个木榫，
限位：32
2、柜桶后板宽度比柜桶侧板小1mm。
3、柜桶底板：按实际尺寸四周减1mm，木纹横向。
4、夹路导轨位留27mm，即柜桶后板减51mm，但800mm宽以上的柜桶后板减50mm，用二节导轨的柜桶后板减46mm（用三节导轨的柜桶后板减50mm）。
（夹路导轨单面间隙13mm，抽侧板厚12mm，留0.5mm，共25.5mm）
5、固装的柜桶全部用拆装件。
6、柜桶侧板、后板的孔位打在外面，特殊情况除外。
7、内藏的柜桶由导轨孔定位。
8、左右双柜桶的内山用25MM厚板。
9、地柜、电视柜等放重物的地方，内藏的上柜桶面与面板间隙为3MM。
二、拆装件，木榫孔的规定：
1、柜桶头连接件：端头；φ12*10到边，侧面：φ6*22。端面：φ5*10，木榫侧面：φ6*22

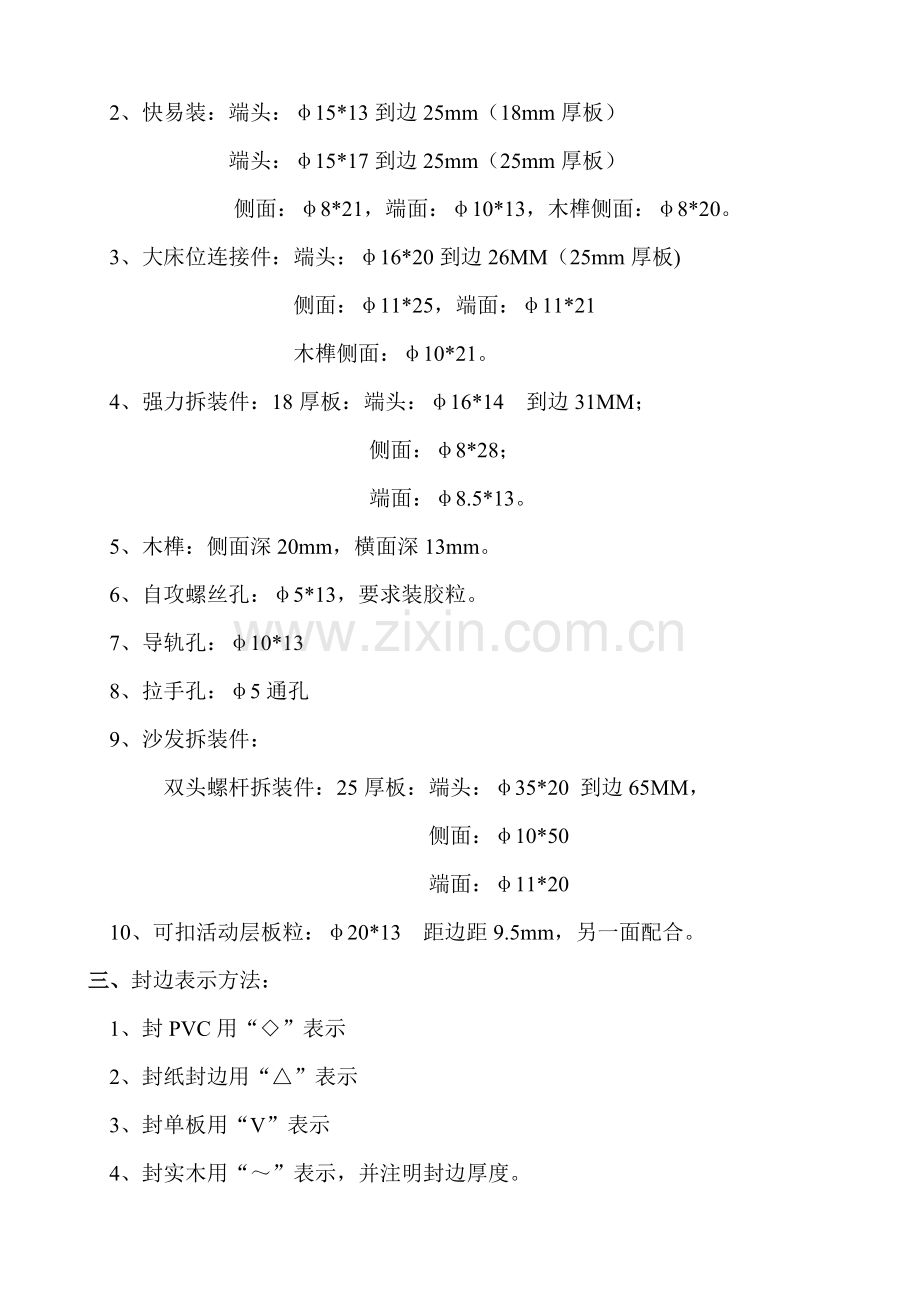

2、快易装：端头：φ15*13到边25mm（18mm厚板）
端头：φ15*17到边25mm（25mm厚板）
侧面：φ8*21，端面：φ10*13，木榫侧面：φ8*20。
3、大床位连接件：端头：φ16*20到边26MM（25mm厚板)
侧面：φ11*25，端面：φ11*21
木榫侧面：φ10*21。
4、强力拆装件：18厚板：端头：φ16*14 到边31MM；
侧面：φ8*28；
端面：φ8.5*13。
5、木榫：侧面深20mm，横面深13mm。
6、自攻螺丝孔：φ5*13，要求装胶粒。
7、导轨孔：φ10*13
8、拉手孔：φ5通孔
9、沙发拆装件：
双头螺杆拆装件：25厚板：端头：φ35*20 到边65MM，
侧面：φ10*50
端面：φ11*20
10、可扣活动层板粒：φ20*13 距边距9.5mm，另一面配合。
三、封边表示方法：
1、封PVC用“◇”表示
2、封纸封边用“△”表示
3、封单板用“V”表示
4、封实木用“～”表示，并注明封边厚度。
四、原则上从后面拿限位，限位为69。
五、开槽时，从后面拿限位10MM，槽的尺寸为6*6MM。
六、原则上不标封闭尺寸，重要的内空要注明尺寸。
七、字体用TXT字体，尺寸线用箭头，标准方案大小要适中，清晰。
八、背面打孔，在孔位外面加“□”表示。并注明“背面”字样。
九、打通孔，在孔位外面加“△”表示。并注明“通孔”
十、所有孔位的标注按1：1画图。
十一、用快易装的孔位，侧面偏9mm。
十二、宽度在600MM以上的板式中间需增加1个快易装。
十三、所有固装产品的侧板、面板、和底板等连接要加快易装。
十四、贴单板的板件和特殊的板件要注明纹路方向。
十五、实木与板件结合的，实木的打孔限位要比板件的大0.5MM。而且从里面拿限位。
十六、门板的飞机铰的数量：1000MM以下的用2个，1000MM---1500MM的用3个，1500MM以上的用4个。
十七、孔位标识如下：
φ3孔：用“”表示； φ5孔：用“○”表示； φ6孔：用“”表示；φ8孔：用“”表示； φ9孔：用“”表示； φ10孔：用“”表示；φ11孔：用“◎”表示； φ12孔：用“”表示 ；φ15孔：用“”表示； φ16孔：用“”表示； 沉孔：用“”表示。
