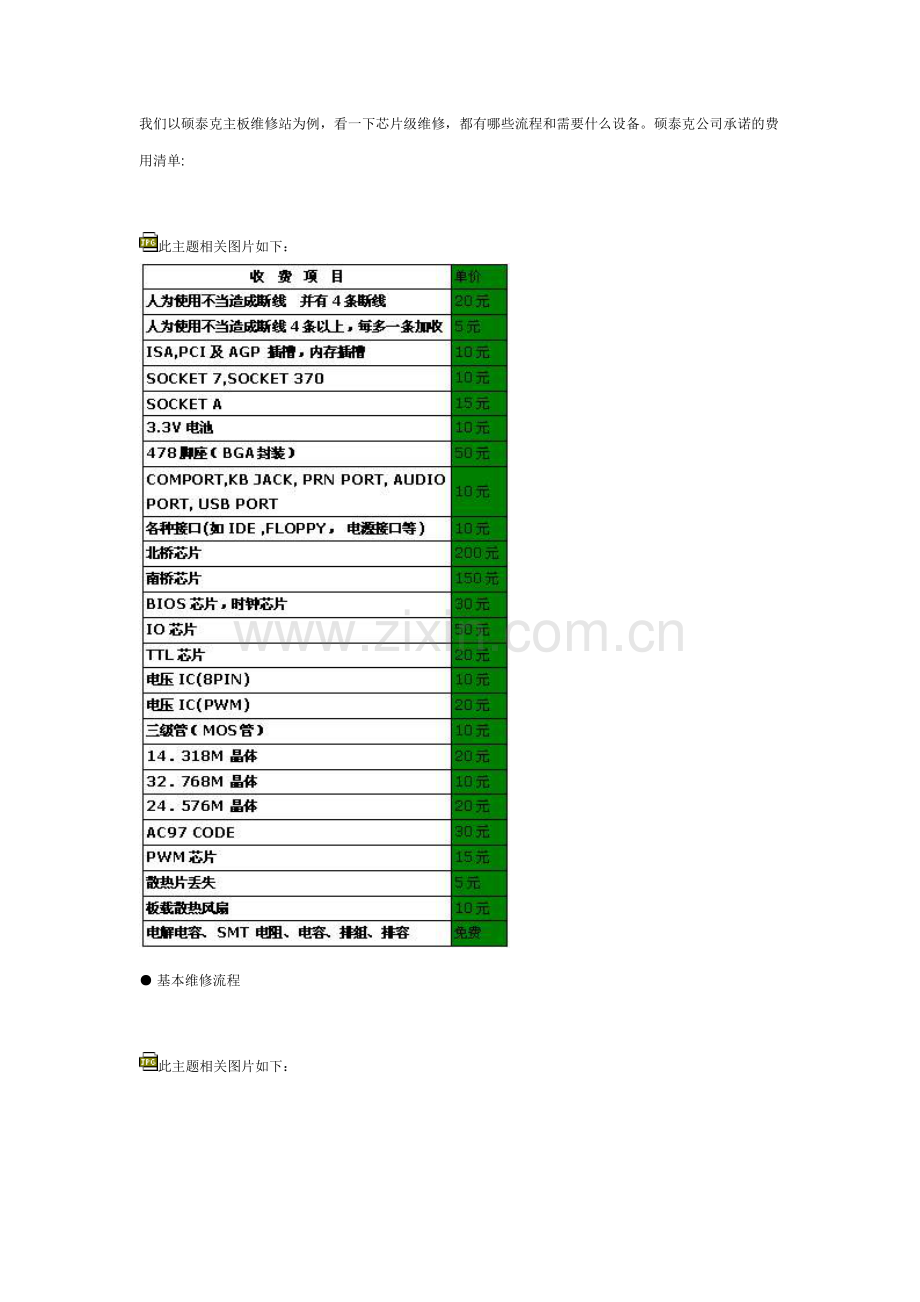

我们以硕泰克主板维修站为例，看一下芯片级维修，都有哪些流程和需要什么设备。硕泰克公司承诺的费用清单:此主题相关图片如下：基本维修流程此主题相关图片如下：办公的地点很简陋，因为只有这样的平房才能提供380V的工业用电标准，以此满足各种专用设备的运转。而工业用电在一般写字楼是无法提供的。基本的维修设备和维修工具，这也是大部分板卡维修单位都应该具备的设备。诸如示波器、万用表和烙铁等。软驱和光驱下面的那个黑盒子是端口测试设备。它可以检查包括串口、并口、USB口、软驱和IDE口这类接口是否能够正常工作。端口检测设备通过模拟各种工作状态，再搭配专用的诊断软件就可以进行各类接口的故障测试。此主题相关图片如下：此主题相关图片如下：每一款主板上市后，都会给维修中心配备相应的“裸体”PCB板，供维修人员分析布线。此外，显卡，内存等插卡式硬件都会配备接口转接卡，以保护产品本身的金手指不会因为频繁插拔而损坏。此主题相关图片如下：“裸体”PCB用来分析走线此主题相关图片如下：下面这个部件，是一个“模拟CPU”，通过它来检测CPU插槽的供电是否正常。此主题相关图片如下：此主题相关图片如下：使用焊台可以拆除一些结构简单的芯片。使用下面的风咀，可用来拆一些引脚数较少的芯片。通过高温气流，再配合规范的加热手法，可把主板上常用的I/O芯片被轻松摘取下来。此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：当然，以上这些都不足为奇，无法体现“芯片级”维修的真正涵义。
