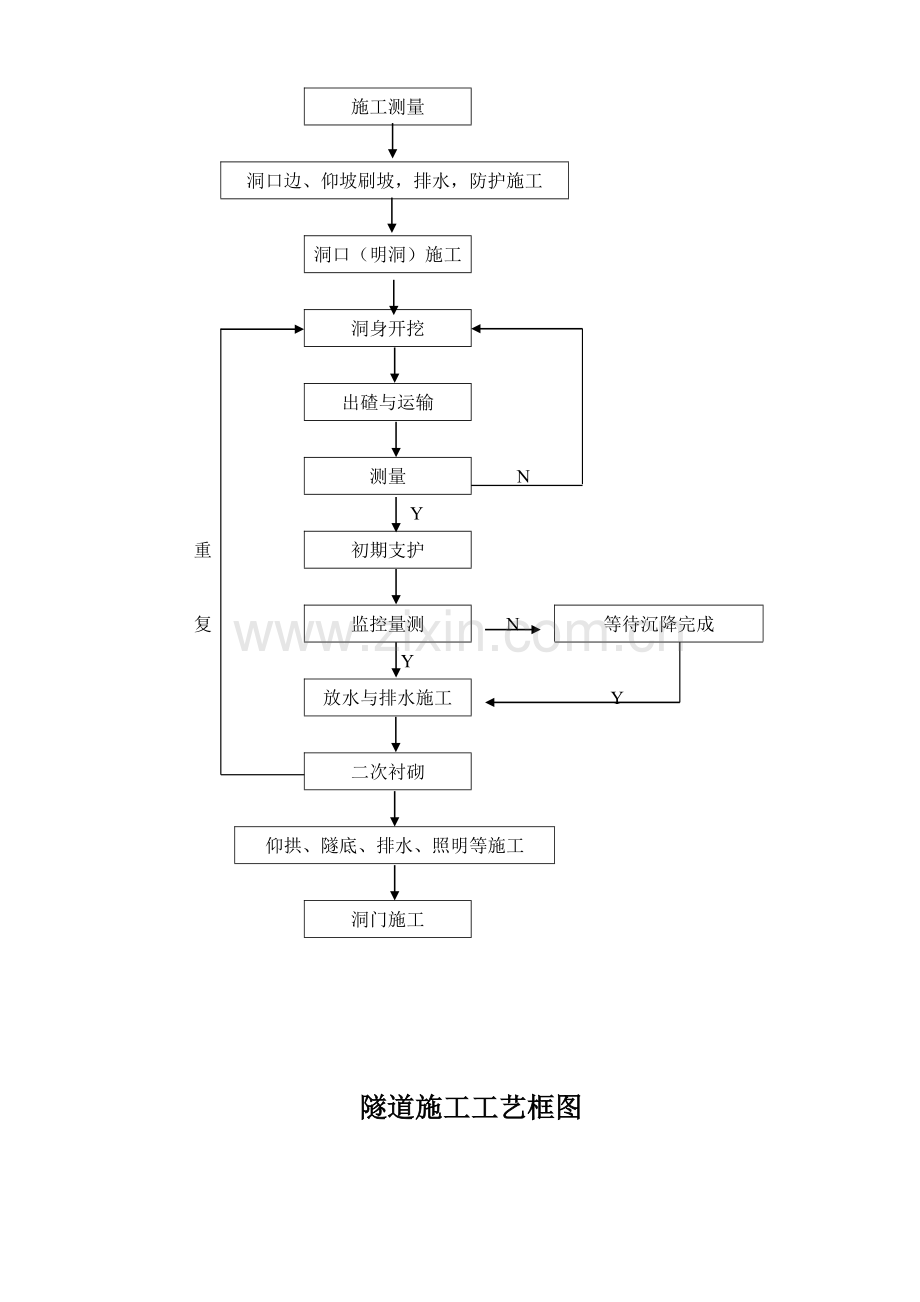

施工测量洞口边、仰坡刷坡，排水，防护施工洞口（明洞）施工洞身开挖出碴与运输测量 N Y 重初期支护复监控量测 N 等待沉降完成 Y 放水与排水施工 Y 二次衬砌仰拱、隧底、排水、照明等施工洞门施工隧道施工工艺框图路基填筑施工工艺流程图检查含水量施工准备基底处理基底检查码砌边坡坡脚运料摊铺碾压密实度检验逐层填筑至基床底标高基床分层填土料，按层厚摊铺晾晒或洒水基床表层强化处理、碾压密实度检查、设计标高检查面层整修试验段确定压实参数路基开挖施工工艺流程图施工准备 ↓ 推土机清理表土 ↓ 截水沟开挖 ↓ 路堑机械开挖 ↓ 边坡修整 ↓ 边坡平台施工 ↓ 坡角碎落台施工 ↓ 砌筑边沟及截水沟 ↓ 路堑防护施工路面底基层、基层施工工艺流程图原材料的选择、试验混合料配合比设计抽样检查混合料拌合混合料运输打钢桩挂松铺线并设置层厚标志下层表面洒水湿润下层表面清理施工测量放中线、定边线施工准备养护终压压实度、标高、横坡度、平整度检测分层初压、复压摊铺机摊铺盖梁、墩台施工工艺流程图技术准备基顶放线墩底定位墩台身钢筋安装墩台身模板安装自检后报工程师审批浇墩台身混凝土混凝土养护、拆模安装墩台顶帽模板及钢筋自检后报工程师审批浇筑墩台顶帽混凝土混凝土养护、拆模报工程师审批进入下道工序钢筋试验报工程师审批钢筋制作混凝土配合比设计报工程师审批试件制作混凝土拌和强度测定试件制作强度测定采取补救措施桥面混凝土铺装施工工艺流程图梁缝及板面清理、测量中线、标高钢筋试验浇筑梁缝混凝土报监理工程师确认钢筋制作原材料试验及配合比设计报监理工程师确认浇筑混凝土平板振动器振捣混凝土拌和整平板整平自检后报监理工程师确认绑焊伸缩缝及桥面钢筋网找平、抹面拉毛养生采取补救措施自检后报监理工程师确认 N Y 进入下道工序砼施工工艺流程图砂、石筛洗称量水泥做试块拆模养护灌注运输添加剂搅拌加水称量砂子石子称量压试件钢筋混凝土盖板涵施工工艺流程图测量放样机械（人工）开挖基坑人工整修基坑填砂石垫层基础浆砌片石（或灌注砼）安装样架或侧模水泥、砂、石料试验边墙浆砌片石（或灌注砼）自检后报监理工程师审批砼、砂浆配合比设计砼（砂浆）搅拌采取补救措施 N 立底模、边模及盖板钢筋安砼灌注自检后报监理工程师审批出入口沟床 N 测量放样沉降缝、顶板防水层施工两侧对称回填、分层填筑自检后报监理工程师审批结束挖孔灌注桩施工工艺流程图技术准备 ↓ 确定桩位、并埋设护桩 ↓ 放线开挖 ← 井口支架制作、准备 ↓ 混凝土准备 → 浇注护壁 ↓ → 成孔 ← 成孔记录 ↓ Y ↑ N 成孔自检及报监理工程师审批 ↓Y 清孔 ↓ Y ↑ N 自检及报监理工程师审批 ↓ 钢筋笼制作 → 安装钢筋笼 ← 检查记录填写 ↓ 串通试拼、准备 → 吊装、安放串通 ↓ ↓ 漏斗准备 → 搭设平台、安放漏斗 ↓ 混凝土灌注记录 → 浇灌混凝土 ← 制作混凝土试件 ↓ 桩检测 ↓ 采取补救措施 N 报监理工程师审批 Y↓ 开始上部施工钻孔桩施工工艺框图技术准备 ↓ 确定桩位、并埋设护桩 ↓ 埋设护筒 ← 护筒制作、准备 ↓ 钻机准备 → 钻机就位、校正 ↓ 泥浆制作 → 成孔 ← 成孔记录 ↓ Y ↑ N 成孔自检及报监理工程师审批 ↓Y 清孔 ↓ Y ↑ N 自检及报监理工程师审批 ↓ 钢筋笼制作 → 安装钢筋笼 ← 检查记录填写 ↓ 导管试拼、准备 → 吊装、安放导管 ↓ ↓ 漏斗准备 → 搭设平台、安放漏斗 ↓ 砼灌注记录 → 浇灌混凝土 ← 制作砼试件 ↓ 钻机移位 ↓ 截桩头 ↓ 桩检测 ↓ 采取补救措施 N 报监理工程师审批 Y↓ 开始上部施工浆砌施工工艺流程图测量放样基底处理挖基修整基槽基底检测填写检测记录原材料选择、运输砂浆拌和砌筑留泄水孔沉降缝、防渗层、反滤层沉降缝塞沥青麻筋检验
