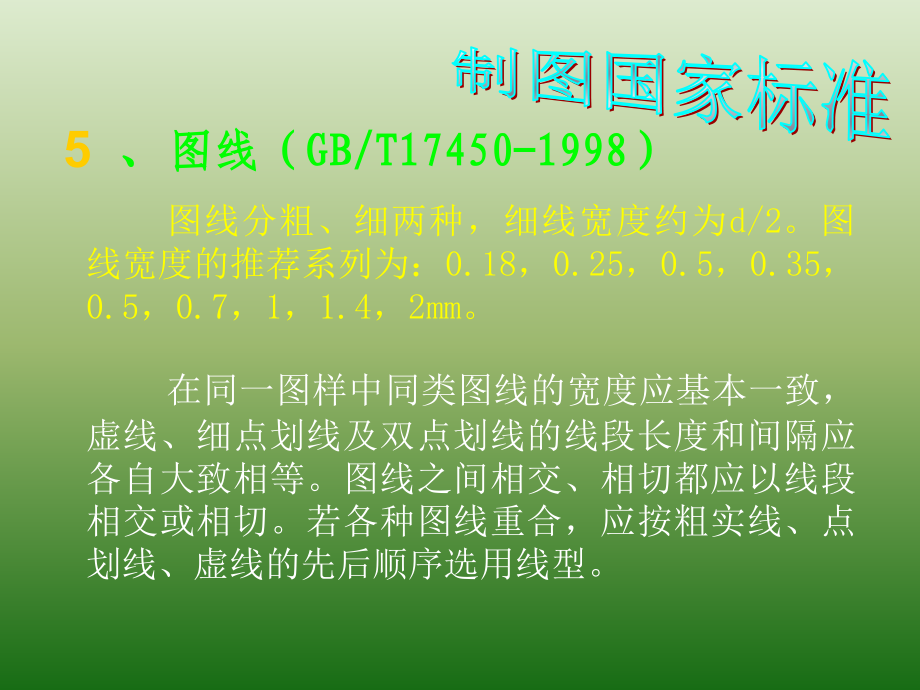

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,机加工图纸标注常见问题及要求,1,、机械制图国标的规范及事例,2,、图纸尺寸标注经常出现的问题以 及应注意事项,3,、生技图纸审核要求,图线分粗、细两种，细线宽度约为,d/2,。图线宽度的推荐系列为：,0.18,，,0.25,，,0.5,，,0.35,，,0.5,，,0.7,，,1,，,1.4,，,2mm,。,在同一图样中同类图线的宽度应基本一致，虚线、细点划线及双点划线的线段长度和间隔应各自大致相等。图线之间相交、相切都应以线段相交或相切。若各种图线重合，应按粗实线、点划线、虚线的先后顺序选用线型。,5,、,图线（,GB/T17450-1998,）,制图国家标准,制图国家标准,6,、尺寸标注的基本规则,1.,机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。,2.,图样中（包括技术要求和其它说明）的尺寸，以毫米为单位时，不需要标注计量单位的代号和名称，如采用其它单位，则必须注明相应的计量单位的代号或名称，如,45,度,30,分应写成,4530,。,3.,图样中所标注的尺寸为该图样所示机件的最后完工尺寸，否则应另加说明。,4.,机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清楚的图形上。,一般尺寸注法,4.,常用的尺寸注法符号和缩写词,常用的尺寸注法符号和缩写词见表,1-7,。,表,1-7,尺寸符号和缩写词,名 称,符号或缩写词,名 称,符号或缩写词,直 径,45,倒角,C,半 径,R,深 度,球直径,S,沉孔或锪平,球半径,SR,埋头孔,厚 度,t,均 布,EQS,正方形,弧长,常用的尺寸注法符号和缩写词,尺寸组成,一般尺寸注法,尺寸界线用来表示所注尺寸的范围。尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线作尺寸界线。,尺寸线用来表示尺寸度量的方向。尺寸线必须用细实线绘在两尺寸界线之间，不能用其它图线代替，不得与其它图线重合或画在其延长线上。,尺寸界线,尺寸线,一般尺寸注法,尺寸数字不可被任何图线所通过，当无法避免时，必须将该图线断开。,尺寸数字应按左图所示方向注写，并尽可能避免在图示,30,范围内标注尺寸，当无法避免时可按右图的形式标注。,线性尺寸,尺寸数字,一般尺寸注法,角度尺寸,一律水平写,整圆、大半圆,标直径,半圆、小于半圆,标半径,一般尺寸注法,小尺寸注法,一般尺寸注法,一些常见孔的标法,一些常见孔的标法,二、零件设计尺寸标注经常出现的问题,1,、尺寸标注不完整、凌乱、漏标和重复标注现象,a,、零件上的重要尺寸必须直接标出,b,、避免出现封闭尺寸,c,、标注尺寸要便于加工和测量,2,、工件尺寸精度要求较高但并没标注尺寸公差，以致引起加工误差偏大而报废工件。,3,、零件技术要求（包括尺寸公差、形位公差、表面粗糙度）的标注规范性,3,、标题栏欠规范，不够完整，国标一般要有设计及校对的人名与日期,比例、数量、材质、图名图号须完整。,1,、尺寸标注不完整、凌乱、漏标和重复标注现象,2,、,标注尺寸要便于加工和测量,阶梯轴孔的尺寸标注分析,尺寸,A,难以,测量,尺寸,B,方便测量,错误,正确,三、工程图的尺寸标法及注意事项,一、尺寸标注的原则：,正确、完整、清晰、合理。,二、尺寸标注的基本要求,(1)物体的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的 准确程度无关。,(2),图样中的尺寸以毫米为单位时，不需注明计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。,(3),物体的每一尺寸，在图样中一般只标注一次，并应标注在反映该结构最清晰的图形上。,(4),图样中所注尺寸是该物体最后完工时的尺寸，否则应另加说明。,三、尺寸的组成（重点）,标注尺寸应包括尺寸界线、尺寸线、尺寸线的终端形式和尺寸数字。,1,、尺寸界线：,表示尺寸的度量范围。,（,1,）线型：用,细实线,绘制，,（,2,）表示方法：由图形的轮廓线、轴线或对称中心线处引出，也可直接利用它们作尺寸界线。,2,、尺寸线：表示尺寸的度量方向,。,（,1,）线型：用,细实线,单独画出。,（,2,）表示方法：不能用其他图线代替，也不得与其他图线重合或画在其他图线的延长线上，尺寸线与所标注的线段平行,。（注意与尺寸界线的区别）,三,、工程图的尺寸标法及注意事项,分析：,主要考察尺寸线与尺寸界线的区别。尺寸线不能用其他图线代替，,也不得与其他图线重合或画在其他图线的延长线上，尺寸线与所标注的,线段平行,而尺寸界线由图形的轮廓线、轴线或对称中心线处引出，也可,直接利用它们作尺寸界线。,3,、尺寸线终端,主要有箭头、,45,度斜线，小圆点等。,（注意箭头的画法）,应用举例：,分析图中尺寸标注错误，并正确标注,三,、工程图的尺寸标法及注意事项,以下都是不正确的标法,三,、工程图的尺寸标法及注意事项,4,、尺寸数字：,表示物体尺寸的实际大小。尺寸数字一般应标注在尺寸线的上方或中断处。,综合举例,:,1,、指出图中标注错误,并正确标注,三、工程图的尺寸标法及注意事项,2,、尺寸标注时，主要考查对尺寸终端形式（箭头）的标注和尺寸数字的标注，例如：,零件图的内容,1,、零件图的内容和作用,一张完整的零件图由图形、完整的尺寸、技术要求和标题栏组成。,1,）零件图中需要用一组视图来表达零件的内、外结构形状；,2,）正确、完整、清晰、合理地标注出能满足制造、检验、装配所需要的所有尺寸；,3,）说明零件在加工、检验、装配、调试过程中所需的要求；,4,）零件标题栏中的内容包括：零件名称、材料、数量、比例、图的编号以及设计、绘图、描图、审核人员的签名。,填写标题栏的注意事项,：,1,）,.,零件的名称要精练；,2,）,.,零件图样的编号可按隶属编号和分类编号进行编制,(,机械图样常用隶属编号,),图样编号有利于图样的检索；,3,）,.,零件的材料要用规定的牌号,不得用自编的文字或代号表示。,2,、零件图示例,例,1,：书,P229,例,2,：见下图,1,：,1,制图,审核,轴,材料,数量,比例,图号,1,45,0.01,A-B,A,B,-0.3,0,0,+0.023,+0.002,+0.036,0,-0.2,+0.023,+0.002,+0.018,+0.002,+0.018,+0.002,1.6,1.6,6.3,3.2,6.3,6.3,3.2,6.3,6.3,3.2,6.3,其余,25,技术要求,1,.,调质,220,250HB,；,2,.,未注圆角,R1.5,。,R0.5,3,1,23,40,7,1,45,R1.5,34,44,34,1,45,8,24,28,28,35,35,15,20,32,23,194,95,400,55,M12,轮盘类零件尺寸标注及分析,压盖的尺寸标注分析,径向以回转轴线为尺寸基准,轴向以左端面为设计基,准，右端面为辅助基准,轴向以左端面为设计基,准，右端面为辅助基准,典型零件尺寸标注及分析,铸件毛坯尺寸标注分析,错误,正确,加工面和非加工面有多个尺寸相联系是不合理的。,加工面和非加工面只有一个尺寸相联系是合理的。,在加工底面时，,必须同时保证,这些尺寸,会对,划线工作带来许,多困难,有时甚,至是不可能的。,典型零件尺寸标注及分析,冲压件尺寸标注分析,该件是冲压零件,为了便于设计压模及便于检验,在标注尺寸时应直接注出其实际表面的尺寸,而不应注中心线的尺寸。,错误,正确,倒角大小,倒角度数,这是规定的标法，当倒角度数为,45,时，可简化标为,C,倒角大小，所以说,245,可简化为,C2,，也就是说,245,与,C2,的标注是一个意思,这是零件的一种工艺结构。在,GB/T4458.4-2003,机械制图 尺寸注法,中关于倒角,5.9,条是这样规定的：,45,的倒角可标注成,C2,的样式，非,45,倒角应在图上单独标出角度，并单独标出长度，而不能标成,230,的样式。,二、零件表达方案的选择,为了把零件内、外结构和形状正确、完整、清晰地表达出来，又能使读图方便、绘图简便，必须通过读零件的了解，认真考虑主视图的选择和其它视图的数量、画法，并且对零件表达的合理程度会随着工作经验的积累而逐步提高。,1,、主视图的选择,主视图是零件表达方案的核心，它选择是否恰当将直接影响读图和绘图是否方便，一般从下面两方面考虑：,1,）主视图中零件的投影方向,形状特征原则；,2,）主视图中零件的摆放位置,加工位置原则、工作位置原则、自然位置原则。,A,A,AA,形状特征明显,零件图的尺寸标注,零件图中的尺寸是加工、检验的依据，是零件图的重要内容之一。零件尺寸标注的,基本要求依然是：完整、正确、清晰、合理四个方面。,前三点和组合体的尺寸标注要求一样，本章侧重于零件尺寸合理性要求。,零件尺寸的合理性是指从零件的设计和加工需要出发，合理的选择基准和进行尺寸标注。要做到这一点需要一定的专业知识和实际生产经验的积累。,一、零件图的尺寸标注要求,基准是指零件在机器中或在加工、测量时计量尺寸的起点。即基准是一些点、线、面，用以确定零件在机器、部件中的位置或加工时在机床上的位置，,从这一方面分，基准有设计基准和工艺基准；从另一方面，基准又分为主要基准和辅助基准,二、尺寸基准,面基准：,主要加工面、零件的结合面、对称中心面、端面、轴肩。,线基准：,孔轴的中心线、对称中心线。,长度基准,对称面,高度基准,底面,2-,径向基准,轴线,长度基准,端面,设计基准是在零件结构设计时，用以确定零件在机器、部件中的位置及其几何关系的基准。一般作为基准的要素是接触面、对称面或主要的回转轴线,1,、设计基准,根据零件的结构和设计要求选定的基准,22,15,M10,18,26,52,70,设计基准,工艺基准,工艺基准是指零件在加工过程中，用来装夹定位、测量、检验零件已加工面时所用到的零件上的一些点、线、面。,2,、工艺基准,为便于加工和测量而选定的尺寸基准,50,16,26,70,60,40,100,设计基准,工艺基准,高度方向主要基准,宽度方向,主要基准,长度方向,主要基准,辅助基准,辅助基准,3,、主要基准与辅助基准,任何一个零件都有长、宽、高三个方向的尺寸，所以至少有三个基准。其中，决定零件主要尺寸的基准称为主要基准，增加的基准称为辅助基准，主要基准和辅助基准之间一定有尺寸联系。,主要基准最好与设计基准和工艺基准都重合，设计基准和工艺基准重合这一原则称为,“,基准重合原则,”,。当设计基准和工艺基准不重合时，则主要考虑设计基准，即主要基准应与设计基准重合。,三、尺寸的配置形式,（坐标式、链式、综合式）,1,、坐标式（同一基准）,所有尺寸从同一基准注起，优点是任一尺寸的加工误差不会影响其它尺寸的加工精度。,2,、连续式（链状式）,所有尺寸依次标注，后一个尺寸分别以前一个尺寸为基准，后面受前面尺寸加工误差的影响。,3,、综合式,这种标注是上述两种尺寸配置形式的综合，尺寸的加工误差都累积到空缺未注的那一个尺寸上，这种标注形式在实际应用中最广泛。,坐标标注,组合标注,链式标注,四、合理标注尺寸的一些原则,根据使用要求，零件的结构、位置和装配关系确定后则设计基准就确定了，工艺基准则据不同的加工方法而各不相同。,1,、合理选择尺寸基准,2,、零件的重要尺寸应直接注出,90,a,60,2-,b,90,a,2-,b,e,e,正确,错误,正确,错误,3,、不能注成封闭的尺寸链,将不重要尺寸设为开口环,A,B,C,A,C,4,、所标注尺寸应便于测量,便于,测量,不利,测量,便于测量,不利测量,5,、标注尺寸应便于加工,不便加工,便于加工,非加工面,其余,加工尺寸,毛坯尺寸,6,、相同工种加工的尺寸集中标注；加工与非同加工面的尺寸分开标注,车削加工,铣削加工,加工面,内部尺寸,外部尺寸,半圆键槽也要标注直径，以便于选择铣刀,五、常见孔的尺寸标注,零件图的技术要求,尺寸公差及表面粗糙度的概念,一、零件的技术要求,二、尺寸公差与配合,零件在加工、检验时的各项技术要求,，通常是指表面粗糙度、尺寸公差、形状和位置公差，材料的热处理及表面处理等。,1,、零件的互换性,（定义、作用）,在按规定要求大量制造的零件或部件中，任取一个，不经挑选或修配，就能装配到机器当中，并达到规定的配合要求，零件的这种性质称为零件的,互换性,。,1,）误差与公差定义、区别,2,）公差的基本术语,下面以轴的尺寸 和孔的尺寸 为例，讲述尺寸公差的基本术语和相互关系。,基本尺寸,设计给定的尺寸，如,50,。,实际尺寸,通过测量所得的尺寸,极限尺寸,允许尺寸变化的两个极限值，它以基本尺寸为基数来确定。,最大极限尺寸：,两个极限尺寸中较大的一个尺寸称,如轴为,50,，孔为,50.007,；,最小极限尺寸：,较小的一个尺寸称如轴为,49.984,，孔为,49.982,2,、尺寸公差的基本概念,尺寸偏差,有上偏差和下偏差之分,尺寸偏差可正、负或零。,上偏差（,ES,/es),最大极限尺寸与基本尺寸的代数差称为上偏差，如,50-50=0,，,50.007-50=0.007,；,下偏差（,EI,/ei),最小极限尺寸与基本尺寸的代数差称为下偏差如,49.984-50=-0.016,，,49.982-50=-0.018,。,尺寸公差,允许零件尺寸的变动量。它等于最大极限尺寸减去最小极限尺寸，或上偏差减去下偏差。公差总是大于零的正数,.,如,50-49.984=0-(-0.016)=0.016,；,50.007-49.982=0.007-(-0.018)=0.025,。,公差带,在公差带图中，由代表上、下偏差的两条直线所限定的一个区域。如下图所示的矩形上边代表上偏差，下边代表下偏差，矩形的长度无实际意义，高度代表公差。,ES,EI,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,es,ei,0,+,-,基本尺寸,零线,孔公差带,轴公差带,公差带图,零线,在公差带图中，确定偏差的一条基准直线，通常零线表示基本尺寸。当零线画成水平时，零线之上的偏差为正，零线之下的偏差为负,3.,标准公差与基本偏差,表示公差带的代号是由,基本偏差代号和公差等级,（数字）组成，例如：,(1),标准公差确定公差带的大小,20,个等级：,IT01,、,IT0,、,IT1,、,、,IT18,。用于确定公差带的宽度。见书附表。,(2),基本偏差确定公差带的位置,(,见下图,）,用于确定公差带相对零线位置的上偏差或下偏差，一般是靠近零线的那个偏差。,(3),公差带代号及查表，如：,h7,D6,4,、配合,配合：,基本尺寸相同的相互配合的孔和轴，其公差带之间的关系称配合。,种类：,间隙、过盈、过渡,不同的公差带决定配和精确程度和松紧程度。,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,间隙配合,（,孔的公差带在轴的公差带之上）,最大间隙,最小间隙,最大间隙,最小间隙为零,过盈配合,（,孔的公差带在轴的公差带之下）,过渡配合,（,孔和轴的公差带相互交叠）,Y,max,Y,min,ES,EI,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,es,ei,ES,EI,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,.,es,ei,Y,max,X,max,6,、公差的标注和识读,1,）,上、下偏差的字高比尺寸数字小一号,，且下偏差与尺寸数字在同一水平线上；,2,）当公差带相对于基本尺寸对称，即上、下偏差互为相反数时，可采用,“,”,加偏差绝对值的标注方法，如,48,0.008,。此时，,偏差的高度和尺寸数字的高度一样,。,3,）,上、下偏差的小数位数必须相同、对齐。,当上偏差或下偏差为零时，小数点末位的,“,0,”,一般不必注写。,）,在装配图上一般只标注配合代号。,配合代号用分数形式表示，分子为孔的公差带代号，分母为轴的公差带代号。,）对于与标准件（如轴承）相配合的孔和轴，则,只标注非基准件（配合件）的公差带代号,。如轴承内圈与轴配合，只标注轴的公差带代号；轴承外圈与箱体孔座配合，只标注孔的公差带代号。,零件图上的标注,三、表面粗糙度,1,、粗糙度的定义,加工表面上具有的较小间距和峰谷所组成的微观几何形状特性，称为零件的表面粗糙度。,表面粗糙度是评定零件表面质量的一项重要指标，它对零件的使用性能有很大的影响，零件的耐磨性、抗腐蚀性及配合质量都和表面粗糙度有关。,2,、粗糙度的评定参数：,Ra,国标规定粗糙度以参数值的大小进行评定。,常用的参数值有轮廓算术平均偏差,Ra,、微观不平十点高度,Rz,、轮廓最大高度,Ry,三种。,生产中最常采用的是参数值有轮廓算术平均偏差,Ra,。书上图表给出了国标推荐的,Ra,优先选用系列。,由表,Ra,值与常用加工方法的对应关系中可见，,Ra,值越大，加工表面越粗糙；,Ra,值越小，加工表面越光滑平整。,3,、表面粗糙度与光洁度的比较（十四个等级）,100,50,25,12.5,6.3,3.2,1.6,0.8,0.4,0.2,0.1,0.05,0.025,0.012,粗糙度数值,1,2,3,4,5,6,7,8,9,10,11,12,13,14,光洁度等级,表面粗糙度,Ra,值与加工方法,Ra/m,表面特征,加工方法,应用举例,50,25,12.5,粗面,粗车、铣、刨；钻孔、锯断以及铸、锻、轧制等,多用于粗加工的非配合表面，如机座底面、轴的端面、倒角、钻孔、键槽非工作面，以及铸、锻件的不接触面等。,6.3,3.2,1.6,半光面,精车、精铣、精刨、铰孔、刮研以及拉削（钢丝）等,较重要的接触面和一般的配合表面，如键槽和键的工作面、轴套及齿轮的端面、定位销的压如孔表面。,0.8,0.4,0.2,光面,精铰、精磨、抛光等,要求较高的接触面和配合面，如齿轮工作面、轴承的重要表面、圆锥销孔等。,0.1,0.05,0.025,镜面,研磨、超级精密加工等,高精度的配合表面，如要求密封性能好的表面、精密量具的工作表面等。,4,、表面粗糙度的符（代）号,a,e,d,b,c(f),a,粗糙度高度参数值，,m;,b,加工方法,;,c,取样长度，,mm;,d,加工纹理方向符号,;,e,加工余量，,mm;,f,粗糙度间距参数值，,mm,。,毛坯符号,:,表示表面粗糙度用不去除材料的方法获得。,加工符号,:,表示表面粗糙度是用去除材料的方法获得。,基本符号,:,单独使用没有意义。,表面特征规定标注位置,零件图的技术要求,表面粗糙度的标注,形位公差,根据国标,GB/T131-1993,规定，表面粗糙度的代号的标注方法 如下：,一、表面粗糙度的标注,1,、表面粗糙度数字和符号的方向必须遵守下图的规定。代号中数字的方向与尺寸数字的方向一致。,不同位置的符号按同一方向转动,3.2,12.5,12.5,3.2,3.2,3.2,12.5,12.5,12.5,12.5,3.2,3.2,2,、表面粗糙度符号、代号一般标注在可见轮廓线、尺寸界限、引出线或它们的延长线上，符号的尖端必须从材料外指向表面；同一图样上，每一个表面一般只标注一次符号、代号，并尽可能靠近有关尺寸线。,当位置狭小时符号、代号可引出标注。,3,、当零件所有表面粗糙度要求一致时，其符号、代号在图样的右上角统一标注，其高度应该是图中字符的,1.4,倍；,零件中使用最多的一种粗糙度符号、代号可统一标注在图样的右上角，并加注,“,其余,”,其两字。此时符号、代号、文字高度应该是图中其它字符的,1.4,倍。,5,、零件上连续表面和重复要素（孔、槽、齿等）的表面，其表面粗糙度的符号、代号只标注一次。,6.3,6.3,1.6,6,、螺纹工作表面牙型未画出时，粗糙度代号必须标注在尺寸线的引出线上。,齿轮轮齿部分的粗糙度可标注在分度线上。,7,、中心孔、键槽工作面、圆角、倒角标注（可简化形式标注）,粗糙度的简化标注,3.2,=,50,=,二、形状公差与位置公差,1.,形位公差的概念,形状和位置误差允许的变动量称为形状和位置公差（简称形位公差）。形状误差是指实际要素和理想几何要素的差异；位置误差是指相关联的几个几何要素的实际位置相对于理想位置的差异。,、基本术语,理想要素,实际要素,单一要素,关联要素,基准要素,被测要素,30,20,0.06,0.02,A,A,、形位公差项目及符号,位置公差,定向公差,定位公差,跳动公差,平行度,垂直度,倾斜度,同轴度,对称度,位置度,圆跳动,全跳动,形状公差,直线,度,圆 度,平面,度,圆柱度,线轮廓度,面轮廓度,、形位公差代号和基准代号,形位公差框格右若干小格组成，指引线的箭头指向被测要素的表面或其延长线，框格中的字符高度与尺寸数字的高度相同。,基准代号由基准符号（粗短横线）、带小圆的大写字母和细实线组成。基准中的字母一律水平书写。,0.02,A,A,被测要素,指引线,基准字母,基准符号,基准要素,形位公差的代号由形位公差符号、框格、公差值、指引线、基准代号和其它有关符号组成。,.,形位公差的标注,被测要素的标注,1,）当被测要素是轮廓线或表面时，框格指引线的箭头应位于要素的轮廓线或其延长线上（但必须与尺寸线明显错开）。,2,）当被测要素是轴线或中心平面时，框格指引线的箭头应与相应尺寸线的延长线重合。,基准要素的标注,1,）当基准要素是轮廓线或表面时，粗短横线应靠近要素的外轮廓线或其延长线上（但必须与尺寸线明显错开）。,2,）当基准要素是轴线或中心平面时，基准代号中的细实线应与相关尺寸线对齐。,A,0.01,A,B,0.03,B,A,0.1,A,两处,三、生技图纸审核要求,1,、部门责任者签字或盖章,2,、机械制图画图规则,3,、超过,2000,元须要写禀议书,4,、设计简单成本低的思路进行,5,、注写技术要求。装配图中的技术要求与零,件图中技术要求应一致。,6,、复杂的装配图要编写零件序号、明细表、,填写标题栏。,7,、全面审查、审核、签名。,
