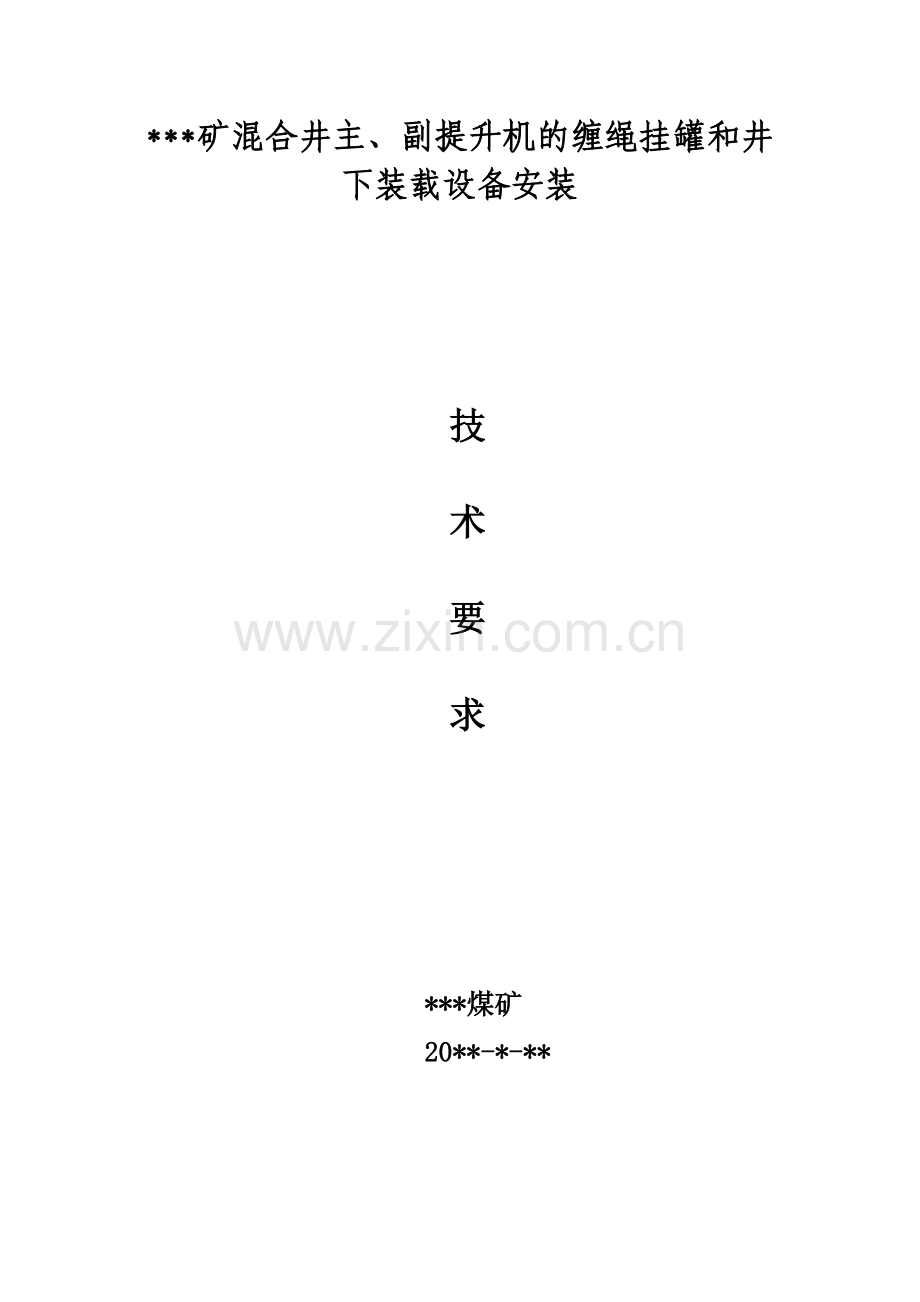

***矿混合井主、副提升机的缠绳挂罐和井下装载设备安装

技

术

要

求

***煤矿
20**-*-**

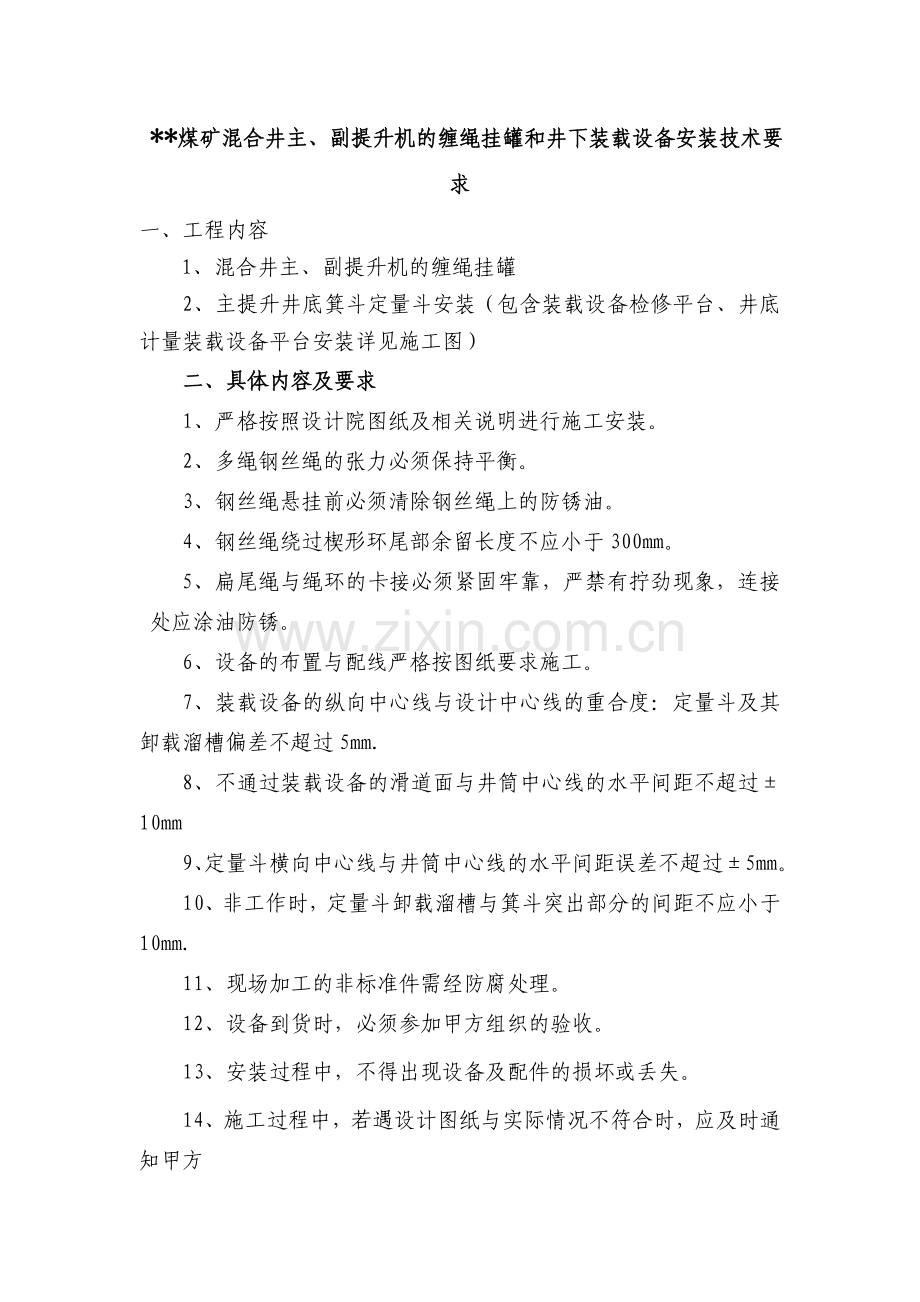

**煤矿混合井主、副提升机的缠绳挂罐和井下装载设备安装技术要求
一、工程内容
1、混合井主、副提升机的缠绳挂罐
2、主提升井底箕斗定量斗安装（包含装载设备检修平台、井底计量装载设备平台安装详见施工图）
二、具体内容及要求
1、严格按照设计院图纸及相关说明进行施工安装。
2、多绳钢丝绳的张力必须保持平衡。
3、钢丝绳悬挂前必须清除钢丝绳上的防锈油。
4、钢丝绳绕过楔形环尾部余留长度不应小于300mm。
5、扁尾绳与绳环的卡接必须紧固牢靠，严禁有拧劲现象，连接处应涂油防锈。
6、设备的布置与配线严格按图纸要求施工。
7、装载设备的纵向中心线与设计中心线的重合度：定量斗及其卸载溜槽偏差不超过5mm.
8、不通过装载设备的滑道面与井筒中心线的水平间距不超过±10mm
9、定量斗横向中心线与井筒中心线的水平间距误差不超过±5mm。
10、非工作时，定量斗卸载溜槽与箕斗突出部分的间距不应小于10mm.
11、现场加工的非标准件需经防腐处理。
12、设备到货时，必须参加甲方组织的验收。
13、安装过程中，不得出现设备及配件的损坏或丢失。
14、施工过程中，若遇设计图纸与实际情况不符合时，应及时通知甲方
15、乙方的施工资料必须及时上报，完成部分及时通知甲方验收。
16、设计更改时，应及时更改施工图纸，并体现在竣工图上。
三、有关技术数据：
1、井筒净直径 φ**0m
2、 井架标志垂高（主提升天轮中心标高）：56.50米。
井架顶标高：63.00米。
3、 主提升机型号：JKMD-4*4(Ⅲ)E型落地多绳摩擦轮提升机
最大静张力为770kN，最大静张力差为220KN。
副提升机型号：JKMD-4*4(Ⅰ)E型落地多绳摩擦轮提升机
最大静张力为770kN，最大静张力差为220KN。
4、 主提升机滚筒直径：4.0米
副提升机滚筒直径：4.0米
5、 主天轮直径：4.0米
副天轮直径：4.0米
6、 主提升钢丝绳总破断拉力为：4*1200KN
副提升钢丝绳总破断拉力为：4*1270KN
7、提升高度 680m
8、提升速度 混合主井9.42m/s
混合副井8.92m/s
9、提升加减速度 ≤0.7m/s2
10、方钢罐道规格 200×200×10mm
11、箕斗 立井四绳20吨箕斗
12、罐笼 1t矿车二层二车四绳钢罐道非标罐笼（窄罐）
1t矿车二层四车四绳钢罐道非标罐笼（宽罐）
13、钢丝绳直径 φ44mm
14、尾绳 型号P8×4×14-188×31
三、安装执行标准及要求
1、采用的质量标准
1.1《钢结构工程施工及验收规范》GB50205—95
1.2原煤炭工业部制造局企业《金属焊接结构通用技术条件》Q/MTZ1015—85
1.3国家现行《钢结构工程及验收规范》GB50017——2003；
1.4《煤矿安装工程质量检验评定标准》MT5010—95
1.5《涂装前钢材表面锈蚀和除锈等级》GB8923－88；
1.6《建筑钢结构焊接技术规程》JGJ81——2002。
1.7《焊接H型钢》YB3301；
1.8《煤矿安全规程》2007年1月
1.9《工程建设强制性标准》
1.10《煤炭工业建设工程质量技术资料管理规定》
1.11《煤炭工业煤矿井巷工程建筑安装工程单位工程质量保证资料评级办法》（煤规字[1999]34号）及条文说明
1.12《建设工程文件归档整理规范》GB/T50328—2001
1.13原煤炭工业部制造局企业《金属焊接结构通用技术条件》Q/MTZ1015—85
四、工程验收与移交
1、单位工程、单项工程及隐蔽工程必须经甲乙双方及工程监理三方共同验收签字后，方可进入下道工序施工。
2、工程验收必须严格按照《煤矿安装工程质量检验评定标准》、《煤矿安全规程》、《机械设备安装工程施工及验收规范》、《电气装置安装工程施工及验收规范》、《施工组织设计》及设计图纸的的关规定及要求进行验收。
3、乙方做好每道工序的详细施工记录，并经工程监理签字认可。
4、工程竣工后乙方向甲方提供六份完整的竣工资料，其中竣工图一份。
附表：井下装载设备安装明细
序号
名称
型号规格及图号
数量
电容量KW/台
备 注
1
装载设备检修平台
SI404GK-313.4/414-00

1485Kg
2
井底计量装载设备平台
SI404GK-313.9/414-00

2792Kg
3
立井20t箕斗定量装载设备

22648Kg
4
副提升井底望板
SI404GK-313.11/414-00

1712Kg
