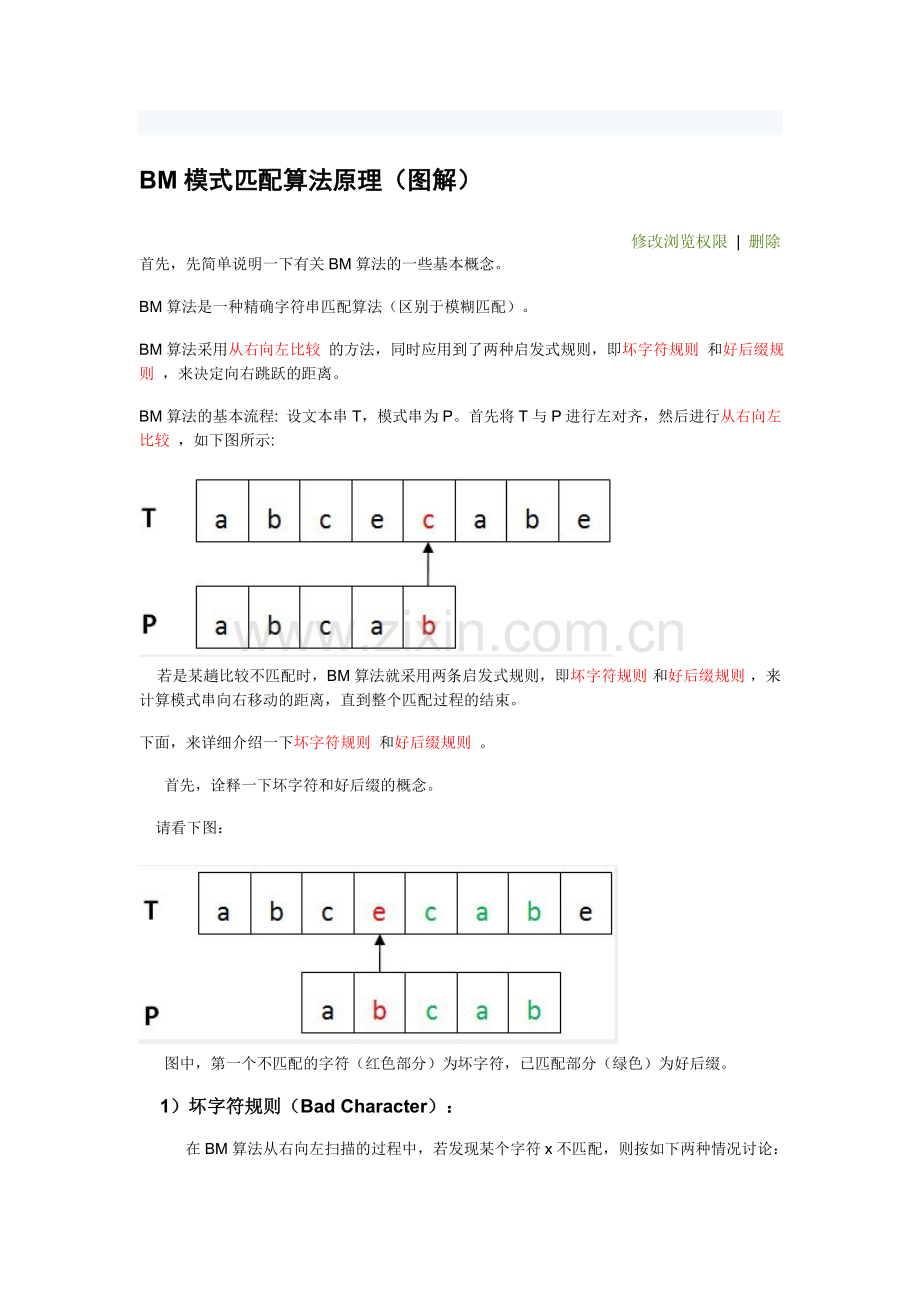

BM模式匹配算法原理（图解）
修改浏览权限 | 删除
首先，先简单说明一下有关BM算法的一些基本概念。
BM算法是一种精确字符串匹配算法（区别于模糊匹配）。
BM算法采用从右向左比较 的方法，同时应用到了两种启发式规则，即坏字符规则 和好后缀规则 ，来决定向右跳跃的距离。
BM算法的基本流程: 设文本串T，模式串为P。首先将T与P进行左对齐，然后进行从右向左比较 ，如下图所示:

    若是某趟比较不匹配时，BM算法就采用两条启发式规则，即坏字符规则 和好后缀规则 ，来计算模式串向右移动的距离，直到整个匹配过程的结束。
下面，来详细介绍一下坏字符规则 和好后缀规则 。
     首先，诠释一下坏字符和好后缀的概念。
   请看下图：

     图中，第一个不匹配的字符（红色部分）为坏字符，已匹配部分（绿色）为好后缀。
    1）坏字符规则（Bad Character）：
          在BM算法从右向左扫描的过程中，若发现某个字符x不匹配，则按如下两种情况讨论：

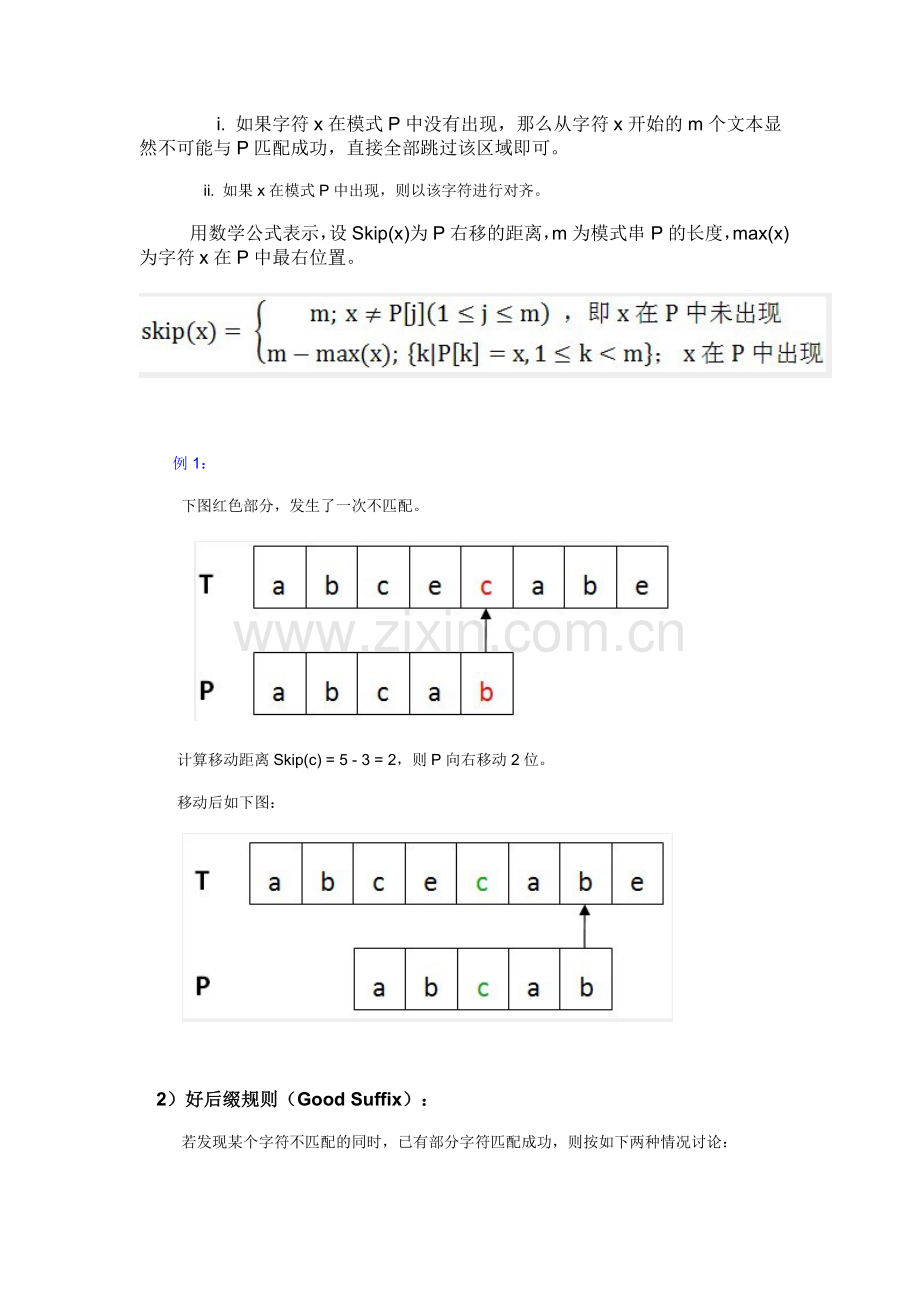

               i. 如果字符x在模式P中没有出现，那么从字符x开始的m个文本显然不可能与P匹配成功，直接全部跳过该区域即可。
               ii. 如果x在模式P中出现，则以该字符进行对齐。
         用数学公式表示，设Skip(x)为P右移的距离，m为模式串P的长度，max(x)为字符x在P中最右位置。

       例1：
         下图红色部分，发生了一次不匹配。

        计算移动距离Skip(c) = 5 - 3 = 2，则P向右移动2位。
        移动后如下图：

    2）好后缀规则（Good Suffix）：
         若发现某个字符不匹配的同时，已有部分字符匹配成功，则按如下两种情况讨论：
              i. 如果在P中位置t处已匹配部分P'在P中的某位置t'也出现，且位置t'的前一个字符与位置t的前一个字符不相同，则将P右移使t'对应t方才的所在的位置。
              ii. 如果在P中任何位置已匹配部分P'都没有再出现，则找到与P'的后缀P''相同的P的最长前缀x，向右移动P，使x对应方才P''后缀所在的位置。
         用数学公式表示，设Shift(j)为P右移的距离，m为模式串P的长度，j 为当前所匹配的字符位置，s为t'与t的距离（以上情况i）或者x与P''的距离（以上情况ii）。

       以上过程有点抽象，所以我们继续图解。
         例2：
          下图中，已匹配部分cab（绿色）在P中再没出现。

         再看下图，其后缀T'（蓝色）与P中前缀P'（红色）匹配，则将P'移动到T'的位置。

         移动后如下图：

          自此，两个规则讲解完毕。
     在BM算法匹配的过程中，取SKip(x)与Shift(j)中的较大者作为跳跃的距离。
     BM算法预处理时间复杂度为O（m+s），空间复杂度为O(s)，s是与P, T相关的有限字符集长度，搜索阶段时间复杂度为O(m·n)。
最好情况下的时间复杂度为O(n/m)，最坏情况下时间复杂度为O(m·n)。

(二)
所谓精确字符串匹配问题，是在文本 T 中找到所有与查询 P 精确匹配的子串。而 BM 算法可以非常有效地解决这个问题，让时间复杂度降到低于线形的水平。
   BM 算法主要用了三种巧妙而有效的方法，即从右到左扫描，坏字符规则和好后缀规则。
   从右到左扫描的意思是从最后一个字符开始向前匹配，而不是习惯上的从开头向后匹配。
   坏字符规则是，从右到左的扫描过程中，发现 Ti 与 Pj 不同，如果P 中存在一个字符 Pk 与 Ti 相同，且 k<i 那么就将直接将 P 向右移使 Pk 与 Ti 对齐，然后再从右到左进行匹配。如果 P 中不存在任何与 Ti 相同的字符，则直接将 P 的第一个字符与 Ti 的下一个字符对齐，再从右到左进行比较。
   如图：
   T：     a b c b a d f t a t e
   P：     c b a x a d
   P：         c b a x a d

   用 R(x) 表示字符 x 在 P 中出现的最右位置，此例中 R(b)=2。
   可以看出使用从右到左扫描和坏字符规则可以跳过 T 中的很多位置不去检查，从而使时间复杂度低于线性。
   好后缀规则是，从右到左的扫描过程中，发现 Ti 与 Pj 不同，检查一下相同的部分 t 是否在 P 中的其他位置 t' 出现，a) 如果 t 与 t' 的前一个字母不相同，就将 P 向右移，使 t' 与 T 中的 t 对齐。b) 如果 t' 没有出现，则找到与 t 的后缀相同的 P 的最长前缀 x，向右移动P ，使 x 与 T 中 t 的后缀相对应。
   如图a)：
   N：                      1
   N：    1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8
   T：    a b c b a d f t b c f a q v t b c e...
   P：    c b c a b c e a b c
   P：                  c b c a b c e a b c f

   可见，并不是将 P 向右移让 P5 与 T9 对齐，而是让 P2 与 T9 对齐，因为 P1 与 P8 不相同。用 L(i) 表示 t' 的最大位置，此例中， L(9)= 3。
   如图b)：
   N：                      1
   N：    1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8
   T：    a b c b a d f t b c f a q v t b c e...
   P：    b c c a b c e t b c
   P：                    b c c a b c e t b c

   可见，当 P 向左找不到 “tbc”时，就找到 “tbc”的最长与 P 的前缀匹配的后缀，并将 P 向右移。用 l(i) 表示这个最长后缀的长度，这个例子中 i=8。

   整个算法是这样的：
[预处理]
   输入查询字符串 P，
   计算 P 中每个位置的 L(i) 和 l(i)，并计算 R(i)。
[查询]
   k:=n; // n 是 T 中字符的总数
   while k<=m do
     begin
     i :=n; // i 表示 P 中字符的位置
     h :=k; // h 表示 T 中字符的位置
     while i>0 and P(i)=T(i) do
        begin
          i:=i-1;
          h:=h-1;
       end;
     if i=0 then
       begin
         输出 T 的这个位置上的字符串；
         k:= k+n-l(2);
       end
     else
        移动 P(增加 k)，k 取 好后缀规则和坏字符规则决定的最大值
     end;

     预处理阶段可以根据上一篇文章提到的 Zbox 方法进行处理，时间复杂度为线性。

     整个算法的时间复杂度最坏的情况是 O(m)，m 是 T 的长度。
(三)
BM算法的基本思想是从右向左进行比较。
开始时仍是P(Pattern)的最左边与S(String)的最左边对齐，但首先进行Pm与Tm的比较。
当某趟比较中出现不匹配时，BM算法采用两条启发性规则计算模式串右移的距离，即坏字符规则和好后缀规则。
  1) 坏字符规则（Bad Character）
     P中的某个字符与T中的某个字符不相同时使用坏字符规则右移模式串P，
     P右移的距离可以通过delta1函数计算出来。delta1函数的定义如下:
      delta1(x) = - m; x<>P[j] (1 <= j <= m)，即x在P中未出现
                  |
                 - m - max{k|P[k] = x, 1 <= k <= m}; 其它情况

  2) 好后缀规则(Good Suffix)
     该规则将KMP算法和BM算法的思想结合起来，在不丢失真解的前提下确定一个新的移动距离delta2，
     该函数与样本P有关。
     P中的某一子串P[j-s+1..m-s]与已比较部分P[j+1..m]相同，可让P右移s位。
     delta2的定义如下：
     delta2（j）= {s|P[j+1..m]=P[j-s+1..m-s])&&(P[j]≠P[j-s])(j>s)}

 在匹配过程中，取delta1和delta2中的大者。
 BM算法的最坏时间复杂度为O(m*n)，
 但实际比较次数只有文本串长度的20%～30%。

******************************************

 BM字符串匹配算法
 从snort2.2的mstring.c中整理而来

******************************************
#include <stdio.h>
#include <string.h>
******************************************

  生成skip数组，即delta1数组

******************************************
int *make_skip(char *ptrn, int plen)
{
int *skip = (int *)malloc(256 * sizeof(int));
int *sptr = skip + 256;

if (skip == NULL)
   fprintf(stderr, "malloc failed!");

while (sptr-- != skip)
   *sptr = plen + 1;

while (plen != 0)
   skip[(unsigned char)*ptrn++] = plen--;

return skip;
}

******************************************

  生成shift数组，即delta2数组
******************************************
int *make_shift(char *ptrn, int plen)
{
int *shift = (int *)malloc(plen * sizeof(int));
int *sptr = shift + plen - 1;
char *pptr = ptrn + plen - 1;
char c;

if (shift == NULL)
   fprintf(stderr, "malloc failed!");

c = ptrn[plen - 1];
*sptr = 1;

while (sptr -- != shift)
{
   char *p1 = ptrn + plen - 2, *p2, *p3;

   do
   {
    while (p1 >= ptrn && *p1-- != c);

    p2 = ptrn + plen - 2;
    p3 = p1;

    while (p3 >= ptrn && *p3-- == *p2-- && p2 >=pptr);
   }while (p3 >= ptrn && p2 >= pptr);

   *sptr = shift + plen - sptr + p2 - p3;

   pptr--;
}

return shift;
}

******************************************

  搜索函数

 ****************************************
int mSearch(char *buf, int blen, char *ptrn, int plen, int *skip, int *shift)
{
int b_idx = plen;

if (plen == 0)
   return 1;

while (b_idx <= blen)
{
   int p_idx = plen, skip_stride, shift_stride;

   while (buf[--b_idx] == ptrn[--p_idx])
   {
    if (b_idx < 0)
     return 0;

    if (p_idx == 0)
    {
     return 1;
    }
   }

   skip_stride = skip[(unsigned char)buf[b_idx]];
   shift_stride = shift[p_idx];

   b_idx += (skip_stride > shift_stride) ? skip_stride : shift_stride;
}

return 0;
}

int main()
{
char str[100] = "faecabcxxdefeabcxxxabcdwaw";
char pattern[10] = "abcxxxabc";
int *skip, *shift, i;

skip = make_skip(pattern, strlen(pattern));
shift = make_shift(pattern, strlen(pattern));

if (!mSearch(str, strlen(str), pattern, strlen(pattern), skip, shift))
   printf("The string \"%s\" doesn't contain string \"%s\"\n", str, pattern);
else
   printf("The string \"%s\" does contain string \"%s\"\n", str, pattern);

return 0;
