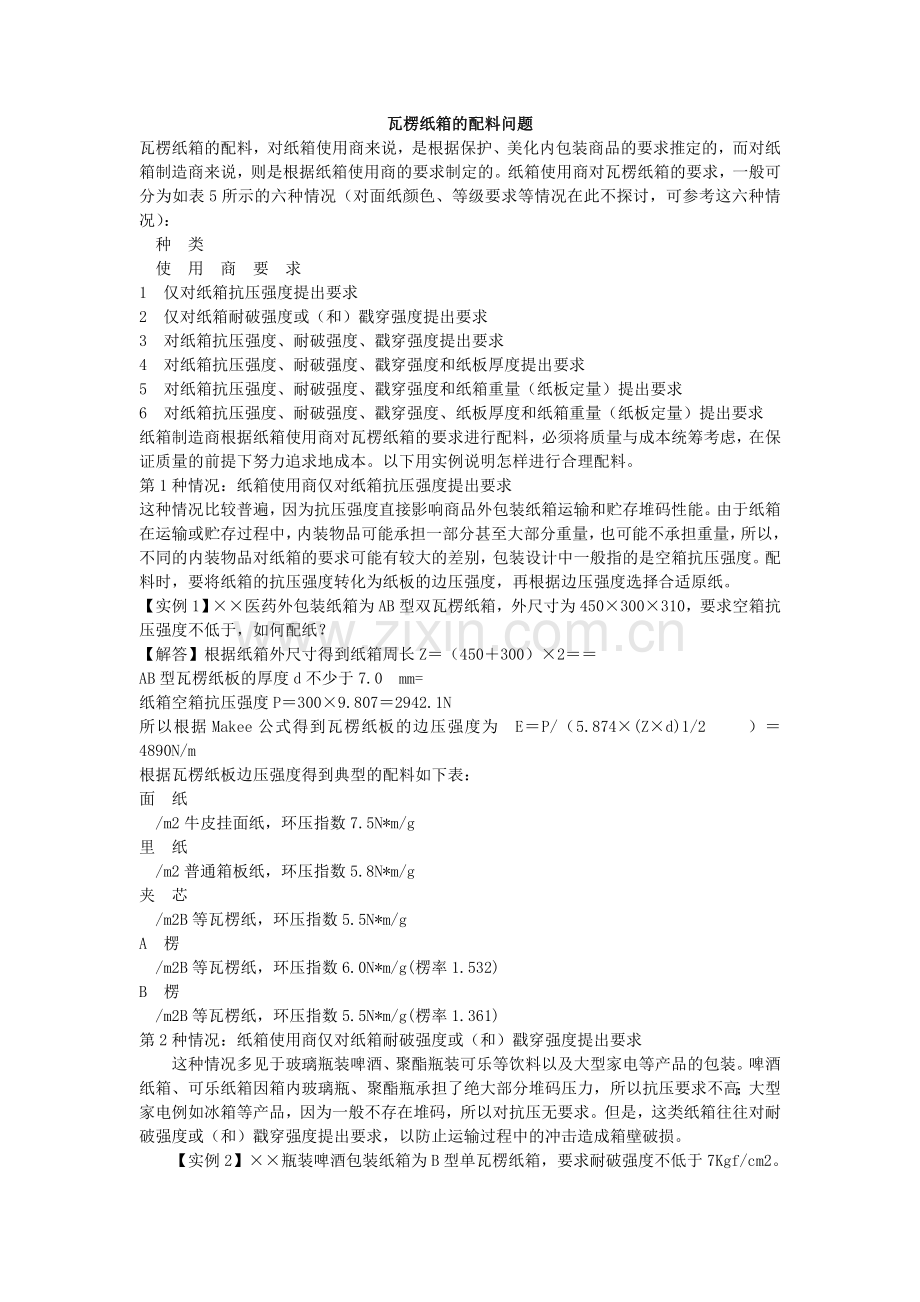

瓦楞纸箱的配料问题
瓦楞纸箱的配料，对纸箱使用商来说，是根据保护、美化内包装商品的要求推定的，而对纸箱制造商来说，则是根据纸箱使用商的要求制定的。纸箱使用商对瓦楞纸箱的要求，一般可分为如表5所示的六种情况（对面纸颜色、等级要求等情况在此不探讨，可参考这六种情况）：
 种 类
 使 用 商 要 求
1 仅对纸箱抗压强度提出要求
2 仅对纸箱耐破强度或（和）戳穿强度提出要求
3 对纸箱抗压强度、耐破强度、戳穿强度提出要求
4 对纸箱抗压强度、耐破强度、戳穿强度和纸板厚度提出要求
5 对纸箱抗压强度、耐破强度、戳穿强度和纸箱重量（纸板定量）提出要求
6 对纸箱抗压强度、耐破强度、戳穿强度、纸板厚度和纸箱重量（纸板定量）提出要求
纸箱制造商根据纸箱使用商对瓦楞纸箱的要求进行配料，必须将质量与成本统筹考虑，在保证质量的前提下努力追求地成本。以下用实例说明怎样进行合理配料。
第1种情况：纸箱使用商仅对纸箱抗压强度提出要求
这种情况比较普遍，因为抗压强度直接影响商品外包装纸箱运输和贮存堆码性能。由于纸箱在运输或贮存过程中，内装物品可能承担一部分甚至大部分重量，也可能不承担重量，所以，不同的内装物品对纸箱的要求可能有较大的差别，包装设计中一般指的是空箱抗压强度。配料时，要将纸箱的抗压强度转化为纸板的边压强度，再根据边压强度选择合适原纸。
【实例1】××医药外包装纸箱为AB型双瓦楞纸箱，外尺寸为450×300×310，要求空箱抗压强度不低于，如何配纸？
【解答】根据纸箱外尺寸得到纸箱周长Z＝（450＋300）×2＝＝
AB型瓦楞纸板的厚度d不少于7.0 mm=
纸箱空箱抗压强度P＝300×9.807＝2942.1N
所以根据Makee公式得到瓦楞纸板的边压强度为 E＝P/（5.874×(Z×d)1/2   ）＝4890N/m
根据瓦楞纸板边压强度得到典型的配料如下表：
面 纸
 /m2牛皮挂面纸，环压指数7.5N*m/g
里 纸
 /m2普通箱板纸，环压指数5.8N*m/g
夹 芯
 /m2B等瓦楞纸，环压指数5.5N*m/g
A 楞
 /m2B等瓦楞纸，环压指数6.0N*m/g(楞率1.532)
B 楞
 /m2B等瓦楞纸，环压指数5.5N*m/g(楞率1.361)
第2种情况：纸箱使用商仅对纸箱耐破强度或（和）戳穿强度提出要求　　
　　这种情况多见于玻璃瓶装啤酒、聚酯瓶装可乐等饮料以及大型家电等产品的包装。啤酒纸箱、可乐纸箱因箱内玻璃瓶、聚酯瓶承担了绝大部分堆码压力，所以抗压要求不高；大型家电例如冰箱等产品，因为一般不存在堆码，所以对抗压无要求。但是，这类纸箱往往对耐破强度或（和）戳穿强度提出要求，以防止运输过程中的冲击造成箱壁破损。　　
　　【实例2】××瓶装啤酒包装纸箱为B型单瓦楞纸箱，要求耐破强度不低于7Kgf/cm2。如何配纸？　　
　　【解答】7Kgf/cm2＝686KPa　　
　　典型配料如下：　　
　　面纸150g/m2白卡纸，耐破指数2.6KPa×m2/g；　　
　　里纸150g/m2普通箱纸板，耐破指数2.2KPa*m2/g；95g/m2 A等瓦楞纸。　
　　第3种情况：纸箱使用商对纸箱抗压强度、耐破强度、戳穿强度提出要求　　
　　这种情况目前越来越多。纸箱使用商将纸箱的要求用量化的方式表达，使纸箱质量便于控制。　　
　　【实例3】某种出口重型包装纸箱为AAA型三瓦楞纸箱，要求耐破强度不低于700 lbs/in2，边压强度不低于150 lbs/in，如何配纸？　　
　　【解答】耐破强度BST＝700 lbs/in2＝4827 KPa　　
　　边压强度ECT＝150 lbs/in＝26270N/m　　
　　典型配料如下：　　
　　面纸和里纸420g/m2国产优等牛皮箱纸板，耐破指数3.0KPa×m2/g，环压指数11.5N×m/g；　　
　　两层夹芯337g/m2枫叶牛卡纸，耐破指数3.8KPa*m2/g，环压指数11.5N*m/g　　
　　三层瓦楞为180g/m2高强瓦楞纸，环压指数11.0N*m/g。　　
　　强度计算如下（已知A型楞楞率为1.532）：　　
　　BST＝(3.0×420×2＋3.8×337×2)×0.95＝4827 KPa　　
　　ECT＝11.5×420×2＋11.5×337×2＋11.0×180×1.532×3＝26510 N/m　　　
　　第4种情况：纸箱使用商对纸箱抗压强度、耐破强度、戳穿强度和纸板厚度提出要求　　
　　这种情况下，首先要根据厚度要求确定纸板的楞型组合，再进行强度估算
【实例4】化纤出口包装纸箱要求耐破强度不低于1300 KPa，边压强度不低于7500 N/m，纸箱箱壁厚度不低于7.0mm，纸箱交货水分(10.0±2.0)%，如何配纸？　　
　　【解答】不同楞型瓦楞的楞高和楞率、纸板厚度见下表：　　
　　楞型
　　 A　　 C　　 B　　 E　　 AB　　 BC　　 CE

　　楞率
　　 1.5-1.6　　 1.4-1.5　　 1.3-1.4　　 1.1-1.2
　　楞高mm
　　 4.5-5.0　　 3.5-4.0　　 2.5-3.0　　 1.1-2.0

　　纸板厚度mm
　　 5.0-5.5　　 4.0-4.5　　 3.0-3.5　　 1.6-2.5　　 7.5-8.5　　 6.5-7.5　　 5.0-6.5
　　因为制箱过程中印刷、模切等工序会造成纸板厚度损失，所以成箱后纸板厚度一般认为等于楞高或楞高之和。根据要求，选择楞型为AB型，才能满足要求。　　
　　典型配料如下：　　
　　面纸和里纸175g/m2一等牛皮箱纸板，耐破指数3.1KPa×m2/g，环压指数9.0N×m/g；
　　夹芯和A楞140g/m2A等瓦楞纸，耐破指数2.1KPa×m2/g，环压指数8.5N×m/g；　　
　　B楞120g/m2A等瓦楞纸，环压指数8.0N×m/g　　
　　强度计算如下（已知A楞楞率为1.55, B楞楞率为1.36）：　　
　　BST＝（3.1×175×2＋2.1×140）×0.95＝1310 KPa　　
　　ECT＝9.0×175×2＋8.5×140×（1＋1.55）＋8.0×120×1.36＝7490 N/m
第5种情况：纸箱使用商对纸箱抗压强度、耐破强度、戳穿强度和纸箱重量提出要求　　
　　这种情况多见于标准计量包装纸箱。首先要根据纸箱重量M要求确定纸板定量W，再根据强度要求进行强度估算。　　
　　例如，0201类纸箱具体配料步骤如下：　　
　　第一步，将纸箱内尺寸x或外尺寸X0换算成制造尺寸X: X=x＋e＝ X0－f　　
　　同时，摇盖长度D适当调整： D＝ B1/2＋j　　
　　式中，e、 f和j均为尺寸修正系数，如表6所示：　　
　　表6 纸箱尺寸修正系数表　　
　　系数　　 X
　　 纸箱楞型　　
　　A　　 C　　 B　　 E　　 AB　　 BC　　 　　e
　　 L1
　　 6　　 5　　 3　　 2　　 9　　 8　　
　　L2
　　 4　　 3　　 2　　 1　　 6　　 5　　
　　B1
　　 6　　 5　　 3　　 2　　 9　　 8　　
　　B2
　　 3　　 3　　 2　　 1　　 5　　 5　　
　　H
　　 9　　 8　　 6　　 3　　 16　　 14　　
　　f
　　 5-7　　 4-6　　 3-5　　 2-4　　 8-12　　 7-11　　
　　j
　　 2-3　　 1.5-2.5　　 1.5-2　　 0-1　　 4-5　　 3.5-4.5　　
　第二步，根据制造尺寸计算纸箱展开后，箱面和箱盖以及搭接舌的面积之和S:　　
　　S＝2（L+B）（2D＋H）＋m×H－6k×D
　　式中，L、B、H——分别为制造尺寸长宽高
　　D——为摇盖长度
　　M——搭接舍宽度，一般单瓦楞纸箱为35～40mm，双瓦楞纸箱为45～50mm
　　K——为开槽宽度，一般为5mm，一般纸箱为简便计算，省去搭接舍面积以及开槽去除的面积。　　
　　第三步，计算纸板定量W：W＝M/Sz
　　第四步，根据纸板定量W，确定纸箱原纸的定量之和W0： W0＝W－z　　
　　式中，z为粘合剂干重，一般单面机涂胶量干重为4～6g/m2，复合机涂胶量干重为6～8g/m2。　　
　　第五步，参考8月刊登的《瓦楞纸箱的原料选择与成本核算》一文介绍的方法，确定合适的原纸组合。
第五步，参考8月刊登的《瓦楞纸箱的原料选择与成本核算》一文介绍的方法，确定合适的原纸组合。　　
　　【实例5】某款商品返销德国，商品包装纸箱为0201型，包装纸箱外尺寸为560×410×345，纸箱重量1.085Kg，偏差±2%,内装物重量17.0 Kg，耐破强度不低于15Kgf/cm2。此外信息如下表：

　　物流环境
　　 纸箱堆码时间
　　 装箱后堆放方法
　　 装卸流通过程
　　 堆码层数
　　 印刷工艺
　　 其它　　
　　装箱后入货柜，走海运出口
　　 1-2个月
　　 角对角平行式堆码
　　 虽经多次装卸，但装卸时对纸箱撞击很少
　　 7
　　 单色印刷
　　 胶粘剂为防水耐朝型　　
　　试问纸盒如何配纸？　　
　　【解答】首先，将纸箱外尺寸转化为纸箱制造尺寸，如表所示（以A、C 、AB和 BC型瓦楞纸箱为例）。
其次，计算纸箱展开后，箱面和箱盖以及搭接舌的面积之和S，见表。
　　再次，计算纸板定量W，见表。
　　第四，根据纸板定量W，确定纸箱原纸的定量之和W0，见表。
　　楞型　 A　　 C　　 AB　　 BC　　
　　X(mm)
　　 554*404*339　　 555*405*340　　 550*400*335　　 551*401*336　
S(m2)
　　 1.442494　　 1.447450　　 1.426100　　 1.431034　　
　　W(g/m2)
　　 752±15　　 750±15　　 761±15　　 758±15　　
　　W0(g/m2)
　　 740±15　　 738±15　　 737±15　　 734±15
　　 第五，计算纸箱的安全系数：装箱后入货柜，走海运出口，纸箱抗压强度下降60%；纸箱堆码1-2个月，纸箱抗压强度下降30%；装箱后角对角平行式堆码，纸箱抗压强度下降5%；　　
　　虽经多次装卸，但装卸时对纸箱撞击很少，纸箱抗压强度下降20%，使用防水耐潮型胶粘剂，纸箱抗压强度上升10%；。所以纸箱的安全系数
　　K0＝1/（1－60%）（1-30%）（1-5%）（1-20%）（1+10%）＝4.27
　　单色印刷, 纸箱抗压强度下降6%，所以修正后的纸箱安全系数K=(1+6%)K0=4.5
　　第六，计算纸箱的抗压强度：纸箱毛重G=17.0+1.085=18.085Kg，纸箱堆码层数N=7，于是
　　纸箱抗压强度：P＝KG（N－1）＝4.5×18.085×9.807×（7－1）＝4790N
　　纸箱周长：Z＝2×（0.560＋0.410）＝1.94m
　　根据Makee公式，纸箱边压强度：ECT＝P/（5.874×(Z×d)1/2）
　　采用不同楞型，因为成箱后纸板厚度不同，所以得到不同的纸板边压强度ECT，结合纸板原纸定量W0，得到相应的ECT/ W0，详见下表：　　
　　楞型
　　 A　　 C　　 AB　　 BC　　
　　W0(g/m2)
　　 740±15　　 738±15　　 737±15　　 734±15　　
　　d(m)
　　 0.0045　　 0.0035　　 0.007　　 0.006　　
　　ECT(N/m)
　　 8730　　 9890　　 7000　　 7560　　
　　ECT/ W0
　　 11.8　　 13.4　　 9.5　　 10.3　　 　　
　　若ECT/ W0>12.0，一般无法配置。所以，须将C型选择剔除。纸箱用料典型配置如下表： 　　
　　楞型　 A　　 AB　　 BC　　
　　典型配置
　　 面纸和里纸220 g/m2优质牛卡，环压强度380N，耐破强度840KPa；
　　200 g/m2AAA级高强瓦楞纸，环压强度370N
　　 面纸150 g/m2优质牛卡，环压强度240N，耐破强度600KPa；里纸125 g/m2枫叶牛卡，环压强度190N，耐破强度625KPa；夹芯和瓦楞
　　120 g/m2 AAA级高强瓦楞纸，环压强度165N，耐破强度360 KPa
　　 面纸150 g/m2优质牛卡，环压强度240N，耐破强度600KPa；里纸125 g/m2枫叶牛卡，环压强度190N，耐破强度625KPa；夹芯和瓦楞
　　120 g/m2 AAA级高强瓦楞纸，环压强度165N，耐破强度360 KPa
　　ECT(N/m)
　　 ≥8730　　 ≥7050　　 ≥7000　　
　　BST(KPa)
　　 ≥1600　　 ≥1500　　 ≥1500　　
　　W(g/m2)
　　 758　　 766　　 760　　
　　备 注
　　 A楞楞率取1.532，C 楞楞率取1.477，B楞楞率取1.361
　　因为纸箱耐破强度不低于15Kgf/cm2＝1470KPa，所以该纸箱采用A型或AB型瓦楞纸板生产比较合适，BC型瓦楞纸板因边压强度偏低，不予采纳。
第6种情况：纸箱使用商对纸箱抗压强度、耐破强度、戳穿强度、厚度和纸箱重量提出要求
　　这种情况较为少见。以实例5为例，若用户提出纸板厚度不低于7mm，则只能采用AB型瓦楞纸板生产纸箱，使用配置：
　　面纸150 g/m2优质牛卡，环压强度240N，耐破强度600KPa；
　　里纸125 g/m2枫叶牛卡，环压强度190N，耐破强度625KPa；
　　夹芯和瓦楞120 g/m2 AAA级高强瓦楞纸，环压强度165N，耐破强度360 KPa

区别的方法有很多种,比如每一个不同的厂做出来的纸盒不管是从颜色,还是手感上都会有一定的差别,最主要的是在实际过程中的了解.
纸板由面纸，坑纹，苾纸，底纸组成。
常用的面纸和底纸如下：
K纸,基重200g，美国进口的有240g，甚至是300g
A纸,基重160g
B纸，基重120g
W纸（白色）,基重125g
常用的苾(bie)纸
125g普通苾，125g进口苾，150g进口苾，150g普通苾，175g普通苾，175g进口苾
常用的坑纹
A楞 4MM
B楞 3MM
C楞 3.5MM
E楞 1.8MM
最常见的双坑组合方式是BC楞,像AB楞这种组合方式在订纸板时有数量要求,数量不够是订不到AB楞的纸板.一些台资企业(电子行业),在做单坑啤盒时,喜欢规定用E楞.
纸板的厚度
单坑 3±1MM 常用表达方式:K3K,K3A,A3A………
双坑 6±1MM 常用表达方式:K=K,K=A,A=B
三坑 9±1MM 常用表达方式:K三K,K#K都可以
备注:611+T 为双坑材质纸板,厚度为6MM.表纸为6纸(6纸要比A纸差一点),底纸为T纸(T纸比B纸要差点).这种纸质常用来代替A=B.
Y11+Y也是同理,只不过,它是用来代替K=K的.
K2L,Y+1+Y为单坑材质纸板,厚度3MM,分别用来代替K3A和K3K
