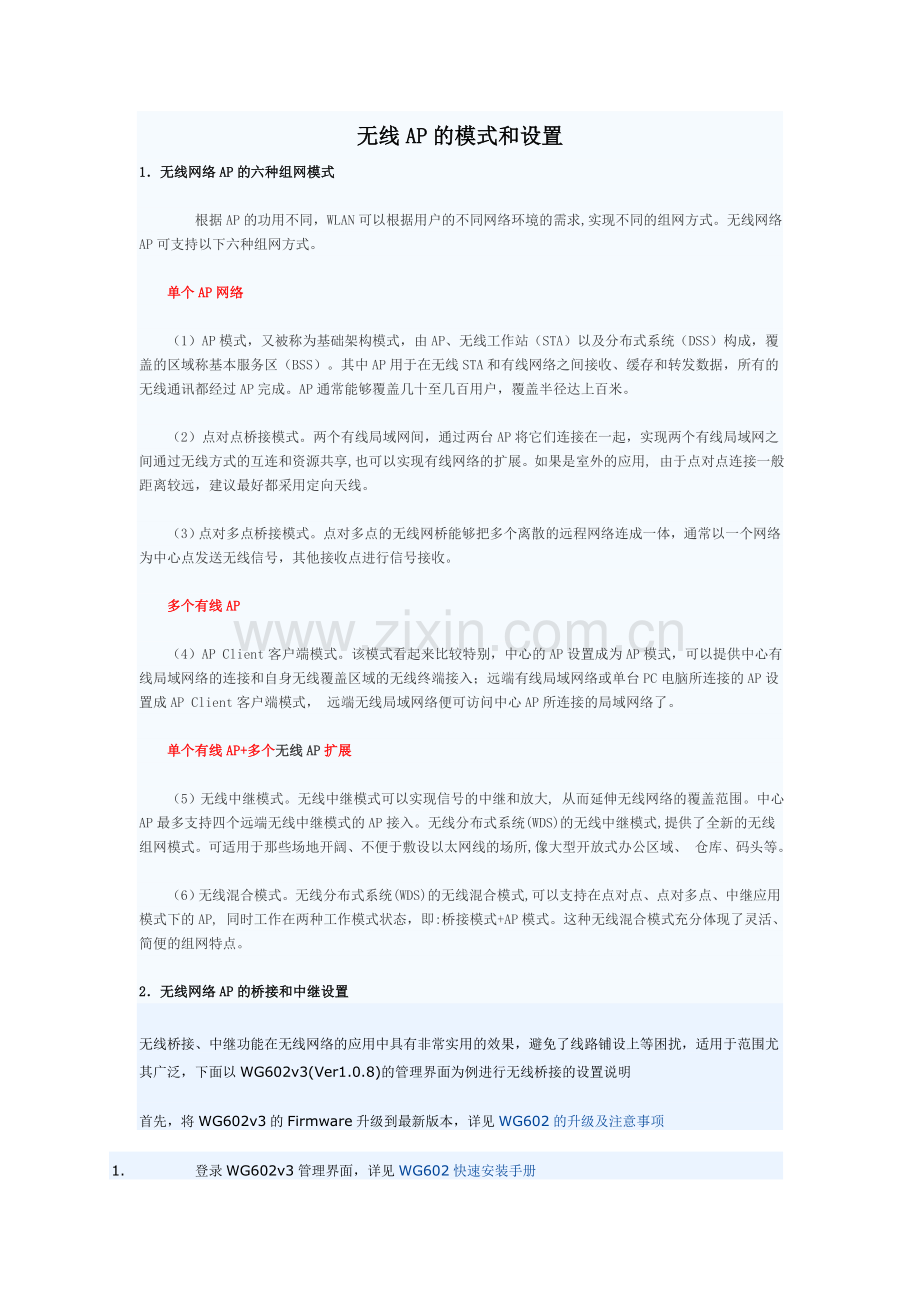

无线AP的模式和设置
1．无线网络AP的六种组网模式

    根据AP的功用不同，WLAN可以根据用户的不同网络环境的需求, 实现不同的组网方式。无线网络AP可支持以下六种组网方式。

　　单个AP网络

　　（1）AP模式，又被称为基础架构模式，由AP、无线工作站（STA）以及分布式系统（DSS）构成，覆盖的区域称基本服务区（BSS）。其中AP用于在无线STA和有线网络之间接收、缓存和转发数据，所有的无线通讯都经过AP完成。AP通常能够覆盖几十至几百用户，覆盖半径达上百米。

　　（2）点对点桥接模式。两个有线局域网间，通过两台AP将它们连接在一起，实现两个有线局域网之间通过无线方式的互连和资源共享,也可以实现有线网络的扩展。如果是室外的应用, 由于点对点连接一般距离较远，建议最好都采用定向天线。

　　（3）点对多点桥接模式。点对多点的无线网桥能够把多个离散的远程网络连成一体，通常以一个网络为中心点发送无线信号，其他接收点进行信号接收。

　　多个有线AP

　　（4）AP Client客户端模式。该模式看起来比较特别，中心的AP设置成为AP模式，可以提供中心有线局域网络的连接和自身无线覆盖区域的无线终端接入；远端有线局域网络或单台PC电脑所连接的AP设置成AP Client客户端模式， 远端无线局域网络便可访问中心AP所连接的局域网络了。

　　单个有线AP+多个无线AP扩展

　　（5）无线中继模式。无线中继模式可以实现信号的中继和放大, 从而延伸无线网络的覆盖范围。中心AP最多支持四个远端无线中继模式的AP接入。无线分布式系统(WDS)的无线中继模式,提供了全新的无线组网模式。可适用于那些场地开阔、不便于敷设以太网线的场所,像大型开放式办公区域、 仓库、码头等。

　　（6）无线混合模式。无线分布式系统(WDS)的无线混合模式,可以支持在点对点、点对多点、中继应用模式下的AP, 同时工作在两种工作模式状态，即:桥接模式+AP模式。这种无线混合模式充分体现了灵活、简便的组网特点。

2．无线网络AP的桥接和中继设置
无线桥接、中继功能在无线网络的应用中具有非常实用的效果，避免了线路铺设上等困扰，适用于范围尤其广泛，下面以WG602v3(Ver1.0.8)的管理界面为例进行无线桥接的设置说明
首先，将WG602v3的Firmware升级到最新版本，详见WG602的升级及注意事项
1. 登录WG602v3管理界面，详见WG602快速安装手册

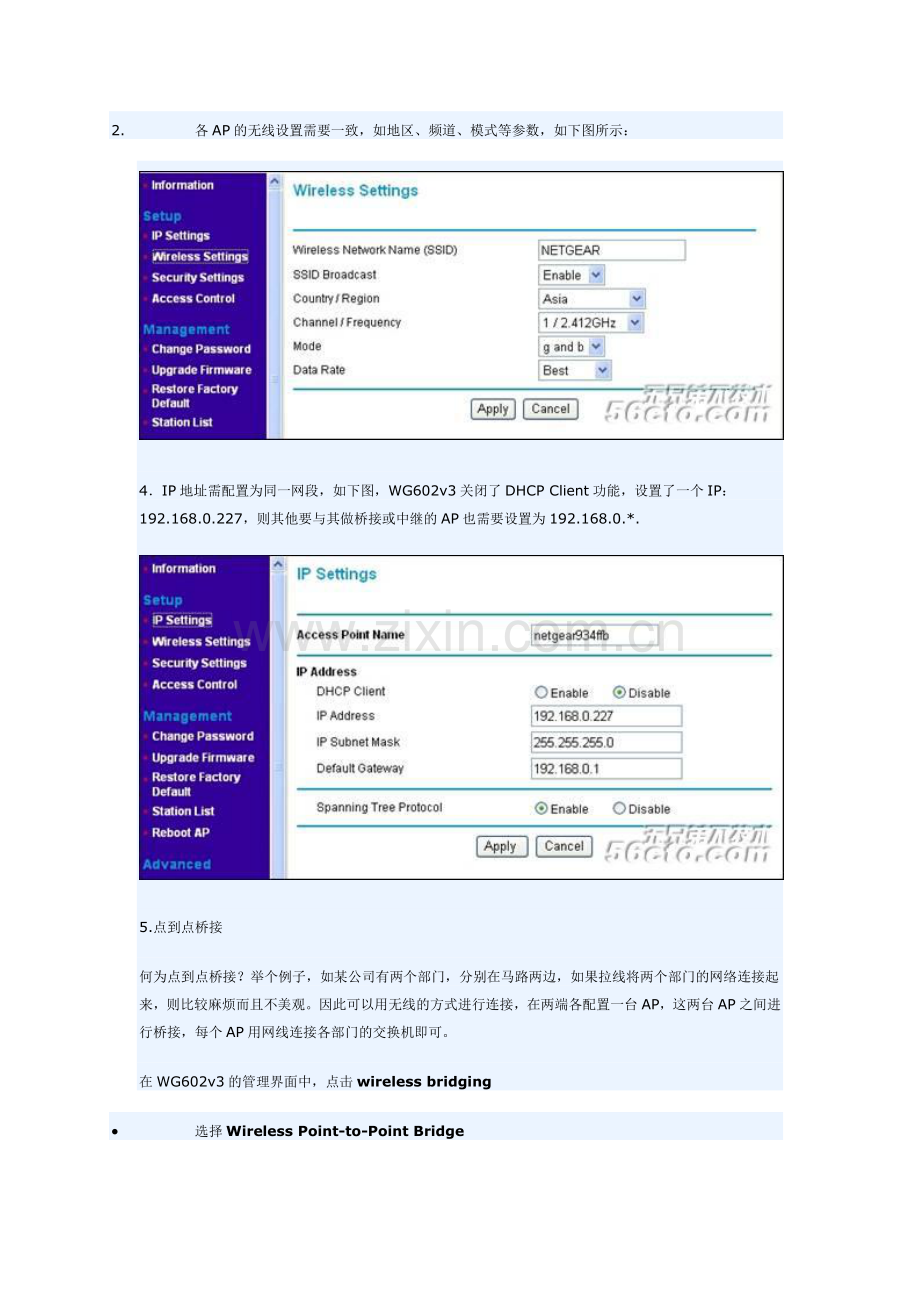

2. 各AP的无线设置需要一致，如地区、频道、模式等参数，如下图所示：

4．IP地址需配置为同一网段，如下图，WG602v3关闭了DHCP Client功能，设置了一个IP：192.168.0.227，则其他要与其做桥接或中继的AP也需要设置为192.168.0.*.

5.点到点桥接
何为点到点桥接？举个例子，如某公司有两个部门，分别在马路两边，如果拉线将两个部门的网络连接起来，则比较麻烦而且不美观。因此可以用无线的方式进行连接，在两端各配置一台AP，这两台AP之间进行桥接，每个AP用网线连接各部门的交换机即可。
在WG602v3的管理界面中，点击wireless bridging
· 选择Wireless Point-to-Point Bridge
· Enable Wireless Client Association可选可不选，如果选了，则表示该AP在工作在桥接的同时还可以接入无线网卡，如果不选，则无线桥接过程中无线网卡不可以接入。
· 下方的Remote MAC address则是填写对端的AP的MAC地址（可以在设备的背面查看MAC地址）
· 填写完成后，点击Apply即可完成设置

注意：对端的AP也需如步骤5设置
6．点对多点桥接
主要用于星型结构的无线桥接。
基本与点对点方式配置相同，不同地方在于：
· 在中心端，选择Wireless Point to Multi-Point Bridge，在Remote MAC Address中填写各分点无线 AP 的 MAC 地址，点击Add，添加到Wireless Remote Access Point List中；
· 在各分点，选择 Wireless Point-to-Point Bridge，在Remote MAC Address中填写中心端AP的MAC地址即可；

中继与桥接的结果基本一样，通俗来讲可以这样来区分，桥接用于星型结构，最多为1点对4点桥接，中继为直线延长距离使用，最多中继点为4个。
现在以WG602v3(Ver1.0.8)和WG102(4.0.6)为例介绍如何设置
1．首先，将WG602v3及WG102的Firmware升级到最新版本，详见WG602的升级及注意事项和 WG102 进行升级过程及注意事项
2．登录WG602v3管理界面和WG102管理界面，详见WG602快速安装手册
3．查看各AP的无线设置，无线参数应该设置一致，如SSID、地区、频道、模式等参数，如下图所示：

4．IP地址需配置为同一网段，如下图，WG602v3关闭了DHCP Client功能，设置了一个IP：192.168.0.227，则其他要与其做桥接或中继的AP也需要设置为192.168.0.*.

5．无线中继(Repeater)：
现在分两种情况来介绍如何使用WG102和WG602v3做无线中继。
●单独使用WG602v3做无线中继时，只支持两个中继点，网络结构和具体设置如下：

◇如下图，点击Wireless Bridging，选择Repeater with Wireless Client Association.
◇在Remote MAC Address中填入下一个中继点的MAC地址
◇点击Apply按钮，完成设置
◇对端WG602v3也需如此设置，Remote MAC Address填入本端AP的MAC地址

●使用WG102和WG602v3做无线中继，可支持四个中继点，必须以WG102为中间的中继点，网络结构和具体设置如下：

第一个中继点及最后中继点为WG602v3，设置过程如下：
◇登录WG602v3管理界面，点击Wireless Bridging，选择Repeater with Wireless Client Association.
◇在Remote MAC Address中填入下一个中继点的MAC地址
◇点击Apply按钮，完成设置
◇最后中继点也要如第一个中继点一样进行设置，在Remote MAC Address中填入上一个中继点的MAC地址

中间中继点为WG102，设置过程如下：
· 登录WG102管理界面，点击Access Point Settings，选中Enable Wireless Bridging and Repeating on Security Profile 1，选择Repeater with Wireless Client Association.
· Parent AP MAC Address 填上一个中继点AP的MAC地址；
Child AP MAC Address 填下一个中继点AP的MAC地址
◇点击Apply按钮，完成设置。

如在结构：Swith<---->WG602A<---->WG102A<---->WG102B<---->WG602B中
WG602A的Remote MAC Address为WG102A的MAC地址；
WG102A的ParentAP MAC Address为WG602A的MAC地址，Child AP MAC Address为WG102B的MAC地址；
WG102B的ParentAP MAC Address为WG102A的MAC地址，Child AP MAC Address为WG602B的MAC地址；
WG602B的Remote MAC Address为WG102B的 MAC 地址。
