用AT89S51单片机制作红外电视遥控器
　　一般红外电视遥控器的输出都是用编码后串行数据对38～40kHz的方波进行脉冲幅度调制而产生的。
　　当发射器按键按下后，即有遥控码发出，所按的键不同遥控编码也不同。这种遥控码具有以下特征：
　　采用脉宽调制的串行码，以脉宽为0.565ms、间隔0.56ms、周期为1.125ms的组合表示二进制的“0”；以脉宽为0.565ms、间隔1.685ms、周期为2.25ms的组合表示二进制的“1”。
　　上述“0”和“1”组成的32位二进制码经38kHz的载频进行二次调制，然后再通过红外发射二极管产生红外线向空间发射。一般电视遥控器的遥控编码是连续的32位二进制码组，其中前16位为用户识别码，能区别不同的红外遥控设备，防止不同机种遥控码互相干扰。后16位为8位的操作码和8位的操作反码，用于核对数据是否接收准确。
　　根据红外编码的格式，发送数据前需要先发送9ms的起始码和4.5ms的结果码。
　　遥控串行数据编码波形如下图所示：

　　接收方一般使用TL0038一体化红外线接收器进行接收解码，当TL0038接收到38kHz红外信号时，输出端输出低电平，否则为高电平。所以红外遥控器发送红外信号时，参考上面遥控串行数据编码波形图，在低电平处发送38kHz红外信号，高电平处则不发送红外信号。

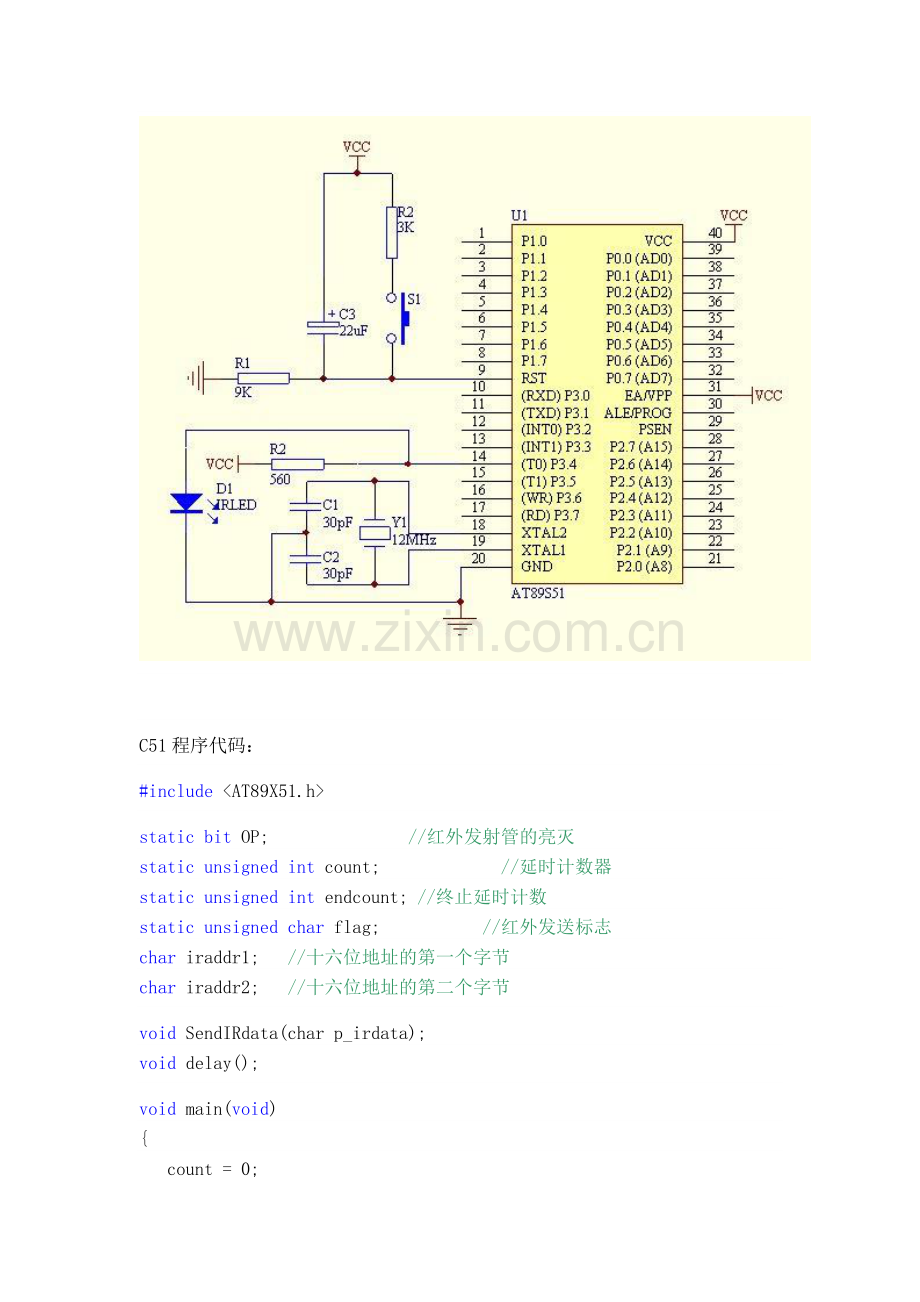

　　单片机红外电视遥控器电路图如下：

C51程序代码：
#include <AT89X51.h>
static bit OP;        //红外发射管的亮灭
static unsigned int count;       //延时计数器
static unsigned int endcount; //终止延时计数
static unsigned char flag;      //红外发送标志
char iraddr1;  //十六位地址的第一个字节
char iraddr2;  //十六位地址的第二个字节
void SendIRdata(char p_irdata);
void delay();
void main(void)
{
  count = 0;
  flag = 0;
  OP = 0;
  P3_4 = 0;
  EA = 1; //允许CPU中断
  TMOD = 0x11; //设定时器0和1为16位模式1
  ET0 = 1; //定时器0中断允许

  TH0 = 0xFF;
  TL0 = 0xE6; //设定时值0为38K 也就是每隔26us中断一次
  TR0 = 1;//开始计数
  iraddr1=3;
  iraddr2=252;

  do{
      delay();
      SendIRdata(12);
  }while(1);
}
//定时器0中断处理
void timeint(void) interrupt 1
{
  TH0=0xFF;
  TL0=0xE6; //设定时值为38K 也就是每隔26us中断一次
  count++;
  if (flag==1)
  {
    OP=~OP;
  }
  else
  {
    OP = 0;
  }
  P3_4 = OP;
}

void SendIRdata(char p_irdata)
{
  int i;
  char irdata=p_irdata;
  //发送9ms的起始码
  endcount=223;
  flag=1;
  count=0;
  do{}while(count<endcount);
  //发送4.5ms的结果码
  endcount=117
  flag=0;
  count=0;
  do{}while(count<endcount);
  //发送十六位地址的前八位
  irdata=iraddr1;
  for(i=0;i<8;i++)
  {
     //先发送0.56ms的38KHZ红外波（即编码中0.56ms的低电平）
     endcount=10;
     flag=1;
     count=0;
     do{}while(count<endcount);
//停止发送红外信号（即编码中的高电平）
     if(irdata-(irdata/2)*2)  //判断二进制数个位为1还是0
     {
       endcount=41;  //1为宽的高电平
     }
    else
     {
     endcount=15;   //0为窄的高电平
     }
    flag=0;
    count=0;
    do{}while(count<endcount);
    irdata=irdata>>1;
  }
  //发送十六位地址的后八位
  irdata=iraddr2;
  for(i=0;i<8;i++)
  {
     endcount=10;
     flag=1;
     count=0;
     do{}while(count<endcount);
     if(irdata-(irdata/2)*2)
     {
        endcount=41;
     }
     else
     {
       endcount=15;
     }
     flag=0;
     count=0;
     do{}while(count<endcount);
     irdata=irdata>>1;
  }
  //发送八位数据
  irdata=p_irdata;
  for(i=0;i<8;i++)
  {
     endcount=10;
     flag=1;
     count=0;
     do{}while(count<endcount);
     if(irdata-(irdata/2)*2)
     {
         endcount=41;
     }
     else
     {
       endcount=15;
     }
     flag=0;
     count=0;
     do{}while(count<endcount);
     irdata=irdata>>1;
  }
  //发送八位数据的反码
  irdata=~p_irdata;
  for(i=0;i<8;i++)
  {
     endcount=10;
     flag=1;
     count=0;
     do{}while(count<endcount);
     if(irdata-(irdata/2)*2)
     {
         endcount=41;
     }
     else
     {
       endcount=15;
     }
     flag=0;
     count=0;
     do{}while(count<endcount);
     irdata=irdata>>1;
  }
  endcount=10;
  flag=1;
  count=0;
  do{}while(count<endcount);
  flag=0;
}
void delay()
{
  int i,j;
  for(i=0;i<400;i++)
  {
    for(j=0;j<100;j++)
    {
    }
  }
}
　　制作的实物如下图所示：
