PIC单片机的ISP下载连接方法
2007年10月29日 星期一 17:02
下面是我在网上看到的一下相关内容：

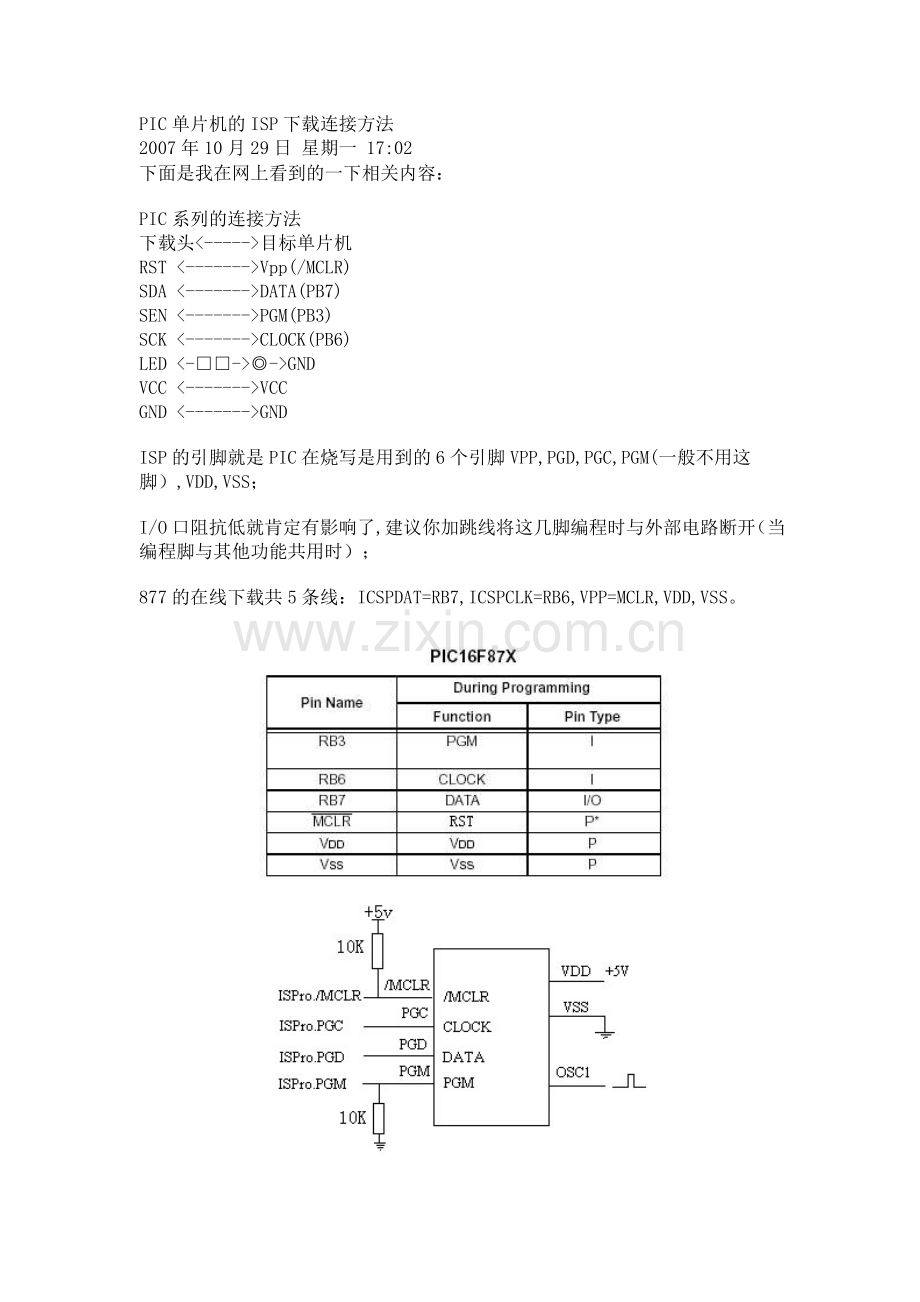

PIC系列的连接方法
下载头<----->目标单片机
RST <------->Vpp(/MCLR)
SDA <------->DATA(PB7)
SEN <------->PGM(PB3)
SCK <------->CLOCK(PB6)
LED <-□□->◎->GND
VCC <------->VCC
GND <------->GND
ISP的引脚就是PIC在烧写是用到的6个引脚VPP,PGD,PGC,PGM(一般不用这脚）,VDD,VSS；
I/O口阻抗低就肯定有影响了,建议你加跳线将这几脚编程时与外部电路断开（当编程脚与其他功能共用时）；
877的在线下载共5条线：ICSPDAT=RB7,ICSPCLK=RB6,VPP=MCLR,VDD,VSS。

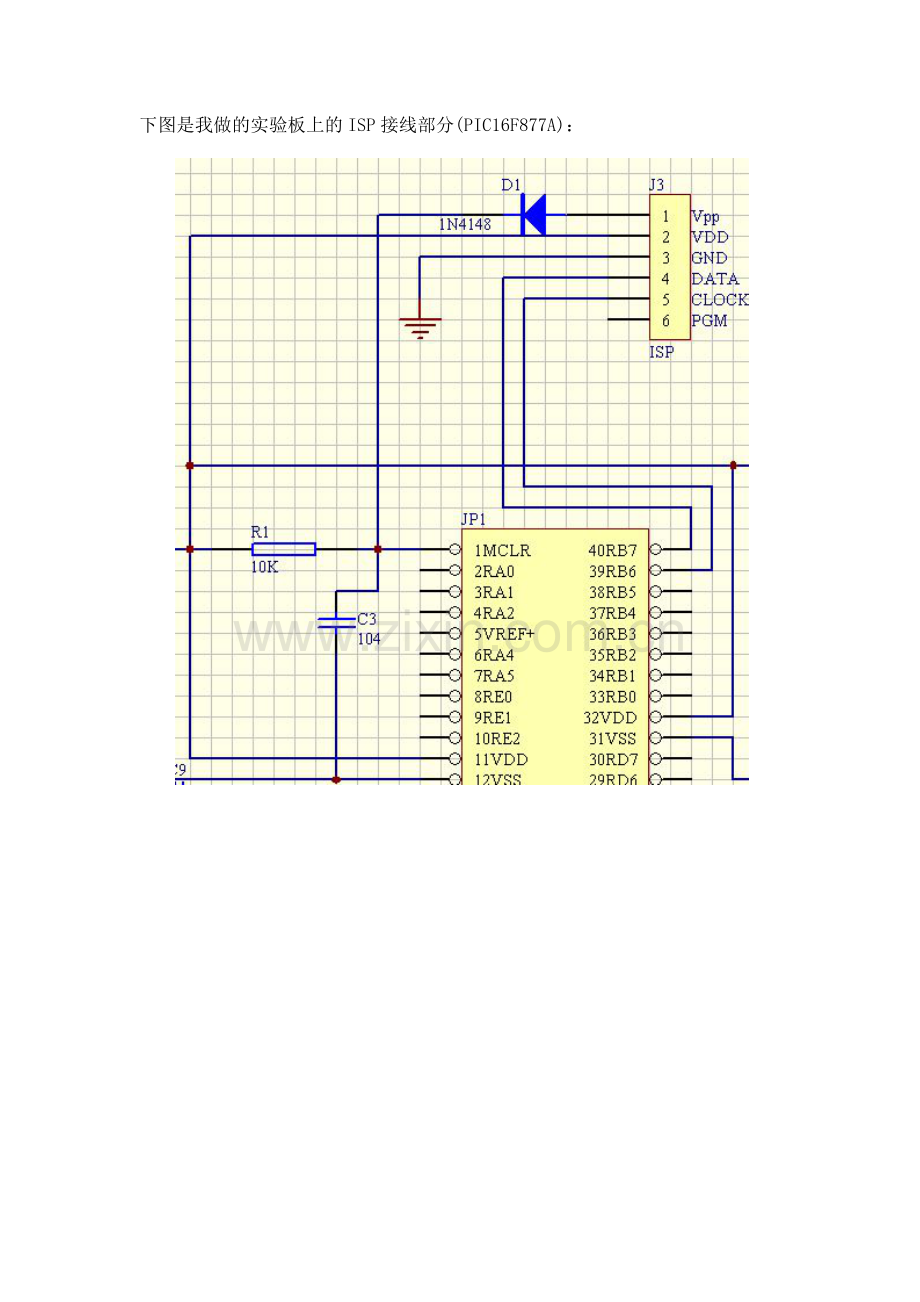

下图是我做的实验板上的ISP接线部分(PIC16F877A)：
